Check Valve DN32 – Hướng Dẫn Chọn Lựa Và Ứng Dụng Kỹ Thuật Chính Xác

Bạn đã bao giờ rơi vào tình huống hệ thống đường ống vẫn hoạt động bình thường, nhưng ngay khi máy bơm vừa dừng, nước lại chảy ngược, gây ra hiện tượng tụt áp, làm đảo chiều dòng chảy, hoặc khiến các thiết bị bảo vệ phía sau hoạt động không ổn định? Trong các hệ thống dẫn lưu chất hiện đại, hiện tượng này không chỉ gây lãng phí năng lượng mà còn là "kẻ thù" thầm lặng làm suy giảm tuổi thọ của máy bơm. Giải pháp tối ưu nhất cho vấn đề này chính là check valve (van một chiều).

Tuy nhiên, khi đối diện với thông số check valve DN32, nhiều người dùng vẫn lầm tưởng rằng chỉ cần đường ống ghi DN32 thì cứ mua van có tên DN32 là sẽ khớp. Đây là một sai lầm phổ biến trong kỹ thuật. Để đảm bảo van hoạt động bền bỉ, bạn cần kiểm tra sâu hơn về kiểu kết nối, tiêu chuẩn vật liệu, áp suất làm việc, nhiệt độ môi chất và cả lưu lượng dòng chảy. DN32 là thông tin quan trọng để xác định cấp kích thước danh nghĩa, nhưng nó không phải là yếu tố duy nhất quyết định liệu van đó có thực sự "vừa vặn" và an toàn cho hệ thống của bạn hay không.

Kiến thức nền

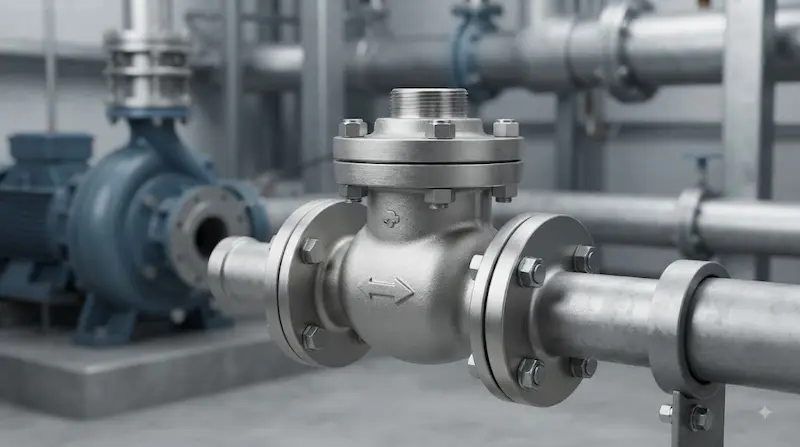

Check valve DN32 là gì?

Check valve DN32 là thiết bị van một chiều có kích thước danh nghĩa là DN32, được thiết kế chuyên biệt để chỉ cho phép môi chất (nước, khí, dầu...) chảy theo một hướng duy nhất và tự động chặn dòng chảy ngược lại khi có sự thay đổi áp suất. Trong đó, DN (Diameter Nominal) đại diện cho đường kính danh nghĩa của van, không nhất thiết phải bằng chính xác đường kính đo thực tế tính bằng milimet của mọi bộ phận.

Việc hiểu đúng bản chất của check valve rất quan trọng. Mặc dù con số "32" phản ánh cấp kích thước, nhưng kích thước hình học thực tế (đường kính trong, đường kính ngoài, khoảng cách lắp đặt) của van sẽ khác nhau tùy thuộc vào tiêu chuẩn sản xuất, loại van và kiểu kết nối (ren, mặt bích hay wafer). Vì vậy, đừng đồng nhất DN32 với con số 32mm một cách tuyệt đối khi chọn mua thiết bị.

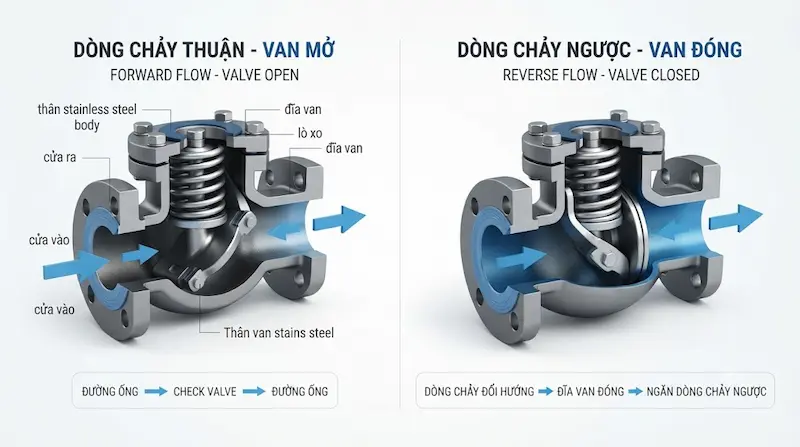

Nguyên lý hoạt động của check valve

Nguyên lý của một check valve vô cùng tinh gọn dựa trên sự chênh lệch áp suất. Khi có dòng chảy thuận, áp lực môi chất sẽ đẩy cơ cấu đóng mở (đĩa van, lá van, viên bi hoặc piston) ra khỏi vị trí chặn, cho phép chất lỏng đi qua. Ngược lại, khi máy bơm dừng hoặc dòng chảy đảo chiều, áp suất phía sau kết hợp với trọng lực hoặc lực lò xo sẽ đẩy cơ cấu này quay trở lại vị trí làm kín, ngăn chặn dòng chảy ngược hiệu quả.

Tại sao hệ thống cần thiết bị này? Nếu thiếu đi check valve, khi bơm dừng, nước sẽ chảy ngược về cánh bơm, gây ra sự mất áp đột ngột và thậm chí tạo ra va đập thủy lực (water hammer) nguy hiểm cho toàn bộ đường ống. Lưu ý rằng van một chiều không phải là thiết bị điều tiết (như van cầu hay van bướm); nhiệm vụ duy nhất và quan trọng nhất của nó là kiểm soát hướng chảy để bảo vệ toàn vẹn cho hệ thống.

Phân tích chuyên sâu

Các loại check valve  phổ biến

Tùy vào điều kiện làm việc của hệ thống, check valve được chia thành nhiều kiểu dáng:

Dạng lá lật (Swing Check Valve): Sử dụng một lá van lật mở theo hướng dòng chảy. Ưu điểm là cấu tạo đơn giản, độ bền cao, phù hợp với hầu hết các đường ống dân dụng và công nghiệp.

Dạng lò xo (Spring Loaded): Có cơ cấu lò xo giúp đĩa van đóng lại tức thì ngay khi dòng chảy dừng. Điều này rất quan trọng trong việc ngăn chặn va đập thủy lực.

Dạng bi (Ball Check Valve): Sử dụng viên bi để chặn dòng, thường dùng cho chất lỏng có độ nhớt cao hoặc môi trường chuyên biệt.

Dạng Wafer (Van một chiều kẹp): Thiết kế mỏng, lắp giữa hai mặt bích, giúp tiết kiệm không gian tối đa cho các hệ thống phức tạp.

Dạng Ren: Phổ biến trong các hệ thống đường ống nhỏ, dễ dàng lắp đặt mà không cần gia công mặt bích.

Check valve có kích thước bao nhiêu?

DN32 là kích thước danh nghĩa, tuy nhiên, kích thước thực tế của một chiếc check valve sẽ phụ thuộc vào tiêu chuẩn kết nối. Ví dụ, một van một chiều dạng ren DN32 sẽ có đường kính ngoài của ren khác với một van mặt bích DN32. Do đó, nếu bạn mua van để thay thế thiết bị cũ, đừng chỉ dựa vào con số DN32. Hãy đo đạc kỹ khoảng cách lắp đặt (chiều dài van) và đối chiếu tiêu chuẩn ren (BSP, NPT) hoặc tiêu chuẩn mặt bích (JIS, DIN, ANSI) để đảm bảo không mất công đổi trả.

Thông số kỹ thuật quan trọng của check valve

Để đảm bảo van không bị hỏng hóc sớm, hãy kiểm tra bảng thông số sau:

Một thiết bị check valve có thể đúng kích thước nhưng vẫn thất bại nếu môi chất ăn mòn vật liệu van hoặc áp suất làm việc vượt ngưỡng PN cho phép.

Nên chọn check valve bằng đồng, inox hay gang?

• Đồng: Là lựa chọn phổ biến nhất cho hệ thống nước sạch dân dụng nhờ khả năng gia công dễ dàng, giá thành hợp lý và độ bền tốt trong môi trường nước thông thường.

• Inox (304/316): Là "vua" trong các môi trường khắc nghiệt, chống ăn mòn cực tốt. Nếu hệ thống của bạn dẫn hóa chất hoặc nước nhiễm mặn, inox là lựa chọn bắt buộc.

• Gang: Thường dùng cho các dòng van kích thước lớn hoặc các hệ thống công nghiệp nặng. Van gang DN32 có độ cứng cao, chịu lực tốt nhưng cần sơn phủ chống gỉ tốt.

So sánh check valve ren và mặt bích

Việc lựa chọn kiểu kết nối cho check valve phụ thuộc vào thiết kế đường ống:

• Kết nối Ren: Thao tác lắp đặt nhanh, gọn, tiết kiệm chi phí, phù hợp với các hệ thống ống thép hoặc ống nhựa nhỏ.

• Kết nối Mặt bích: Cần nhiều không gian hơn, yêu cầu thêm gioăng làm kín và bulông, nhưng lại cực kỳ chắc chắn, chịu được áp suất cao và dễ dàng bảo trì trong các hệ thống công nghiệp lớn.

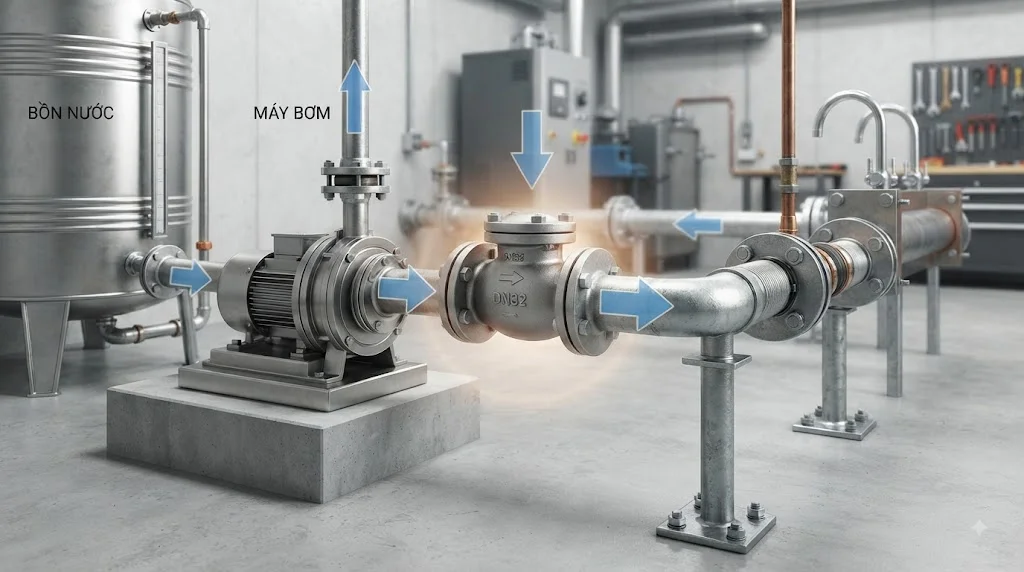

Check valve dùng ở đâu?

Thiết bị này xuất hiện hầu hết trong các hệ thống:

• Máy bơm: Ngăn nước chảy ngược lại cánh bơm khi dừng, tránh "bơm chạy khô".

• Hệ thống cấp nước tòa nhà: Đảm bảo nước đi một chiều, tránh ô nhiễm chéo.

• Hệ thống HVAC: Kiểm soát hướng chảy trong các đường nước làm mát, nước nóng.

• Đường ống công nghiệp: Kiểm soát dòng chất lỏng/khí trong các quy trình chế biến.

Ứng dụng + Sai lầm

Những sai lầm khi chọn check valve

Đánh đồng DN32 = 32mm: DN là tiêu chuẩn danh nghĩa, thực tế đường kính ngoài ống có thể khác nhau tùy loại vật liệu (ống kẽm khác ống nhựa).

Bỏ qua thông số áp suất (PN): Chọn van chịu áp 10bar cho hệ thống bơm áp lực 16bar sẽ làm vỡ van tức thì.

Lắp ngược chiều: Mũi tên trên thân check valve là "luật", lắp ngược sẽ chặn hoàn toàn dòng chảy.

Sai vật liệu: Dùng van đồng cho môi chất hóa chất sẽ dẫn đến rò rỉ sau thời gian ngắn.

Không tính đến lưu lượng: Van quá nhỏ so với công suất bơm gây cản trở dòng chảy và gây ồn.

Hướng dẫn / Checklist

Cách chọn check valve phù hợp

Xác định đường ống: Đo chính xác kích thước ống và loại ren/bích.

Xác định môi chất: Nước, hóa chất, dầu hay khí?

Kiểm tra áp suất: Đảm bảo áp suất hệ thống thấp hơn áp suất thiết kế (PN) của van.

Chọn vật liệu: Dựa trên môi chất và ngân sách.

Chọn kiểu van: Lá lật, lò xo hay wafer?

Kiểm tra khoảng cách: Đảm bảo chiều dài van khớp với không gian lắp đặt.

Yêu cầu Datasheet: Đừng chỉ mua theo tên, hãy yêu cầu thông số kỹ thuật từ nhà cung cấp.

Checklist trước khi mua check valve DN32

• Đã xác định đúng kích thước danh nghĩa DN32.

•  Chọn đúng kiểu kết nối (ren hay mặt bích).

• Vật liệu phù hợp với môi chất sử dụng.

• PN (áp suất) đảm bảo chịu được áp lực tối đa của máy bơm.

• Đã kiểm tra khoảng cách lắp đặt trên đường ống cũ.

• Kiểm tra nhà cung cấp có datasheet hoặc giấy tờ CO/CQ rõ ràng.

FAQ

Check valve là gì?

 Là van một chiều có kích thước danh nghĩa 32, dùng để điều hướng dòng chảy một chiều.

DN32 có phải đường kính 32 mm không?

 Không, đó là kích thước danh nghĩa, kích thước thực tùy theo tiêu chuẩn ống.

Check valve có những loại nào?

 Có loại lá lật, lò xo, bi, wafer...

Nên chọn vật liệu gì?

 Phụ thuộc vào môi chất (nước sạch dùng đồng, hóa chất dùng inox).

Thông số cần quan tâm là gì?

 DN, PN, môi chất, kiểu kết nối và hướng lắp đặt.

Kết luận check valve dn32

Việc lựa chọn check valve tưởng chừng đơn giản nhưng thực tế cần sự chính xác cao về kỹ thuật. Một thiết bị phù hợp không chỉ giúp máy bơm vận hành trơn tru, ngăn ngừa tụt áp mà còn bảo vệ an toàn cho cả hệ thống đường ống trước các sự cố thủy lực. Hãy luôn ghi nhớ 4 yếu tố then chốt: DN32 - Kiểu kết nối - Điều kiện làm việc - Kiểu van trước khi đưa ra quyết định mua hàng.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về check valve dn32
