Van Chống Nổ: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các ngành công nghiệp nặng như lọc hóa dầu, chế biến hóa chất, xử lý khí gas hay sản xuất dược phẩm, rủi ro cháy nổ luôn là mối đe dọa thường trực đối với tính mạng con người lẫn tài sản doanh nghiệp. Một sự cố quá áp đột ngột hay sự xuất hiện của tia lửa điện nhỏ trong môi trường chứa khí dễ cháy đều có thể dẫn đến thảm họa khủng khiếp. Để thiết lập rào cản an toàn kiên cố cho công trình, dòng sản phẩm van chống cháy nổ đóng vai trò là mắt xích kỹ thuật bắt buộc phải có. Việc hiểu rõ cơ chế vận hành, các tiêu chuẩn phòng chống cháy nổ quốc tế và cách chọn trang thiết bị phù hợp sẽ giúp các kỹ sư xây dựng một hệ thống vận hành an toàn, bền bỉ và đúng quy chuẩn pháp lý.

Van Chống Nổ Là Gì?

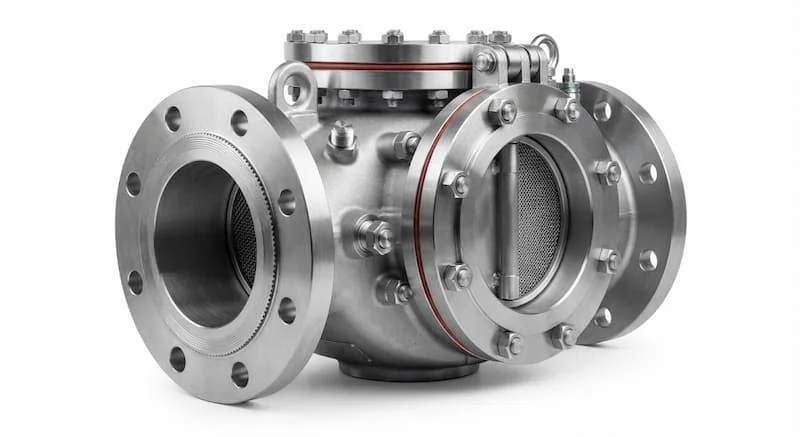

Van chống nổ là thiết bị an toàn được thiết kế để giảm thiểu nguy cơ cháy nổ hoặc hạn chế hậu quả khi áp suất, khí hoặc ngọn lửa vượt quá giới hạn cho phép trong hệ thống đường ống, bồn chứa hoặc thiết bị công nghiệp.

Vai Trò Và Ý Nghĩa Trong An Toàn Công Nghiệp

Khác với các dòng van cơ thông thường chỉ đóng vai trò điều tiết lưu lượng, van chống cháy nổ được chế tạo đặc biệt nhằm chịu đựng hoặc ngăn chặn các phản ứng cháy nổ cấp tính. Thiết bị xuất hiện phổ biến trong các hạ tầng truyền dẫn dung môi, khí nén, hơi xăng dầu và bụi mịn.

Trong an toàn công nghiệp, van vừa bảo vệ toàn bộ tuyến ống khỏi nguy cơ biến dạng vỡ nát do sóng xung kích quá áp, vừa cô lập không cho sóng nhiệt và ngọn lửa lan truyền sang các phân khu lân cận. Trang bị dòng van này là điều kiện tiên quyết giúp nhà máy tuân thủ nghiêm ngặt các quy định về an toàn lao động và phòng cháy chữa cháy (PCCC).

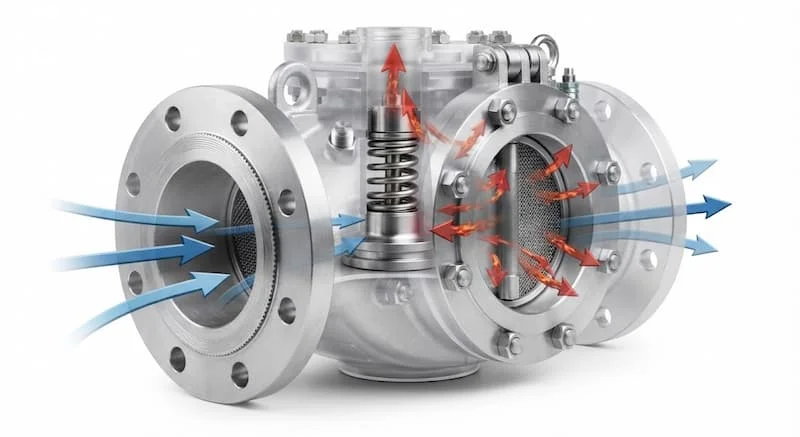

Nguyên Lý Hoạt Động Của van chống cháy nổ

Cơ chế vận hành của van dựa trên sự kết hợp giữa kiểm soát động lực học dòng chảy, triệt tiêu nhiệt lượng và dập tắt ngọn lửa tự động:

• Giải tỏa và kiểm soát quá áp: Khi áp suất nội bộ tăng vượt ngưỡng cài đặt an toàn, bộ phận cơ khí đàn hồi (lò xo/đĩa xả) lập tức kích hoạt để xả bớt lượng khí hoặc hơi thừa ra môi trường an toàn, hạ áp tức thì cho hệ thống.

• Ngăn lan truyền ngọn lửa (Flame Arresting): Van sử dụng bộ lọc lưới kim loại nhiều lớp với các khe hở siêu nhỏ (Narrow Gaps). Khi ngọn lửa di chuyển qua lưới, nhiệt lượng bị dập tắt và hấp thụ nhanh chóng vào khối kim loại, khiến nhiệt độ ngọn lửa hạ xuống dưới điểm cháy, làm ngọn lửa tự dập tắt hoàn toàn.

• Đóng ngắt tự động trong môi trường độc hại: Đối với dòng van điều khiển điện phòng nổ, cuộn dây coil được bọc kín tuyệt đối trong vỏ kim loại chịu lực. Nếu có sự cố nổ nội bộ bên trong cuộn coil, phần vỏ sẽ hấp thụ toàn bộ lực ép và nhiệt, ngăn không cho tia lửa điện lây lan ra không khí dễ cháy bên ngoài.

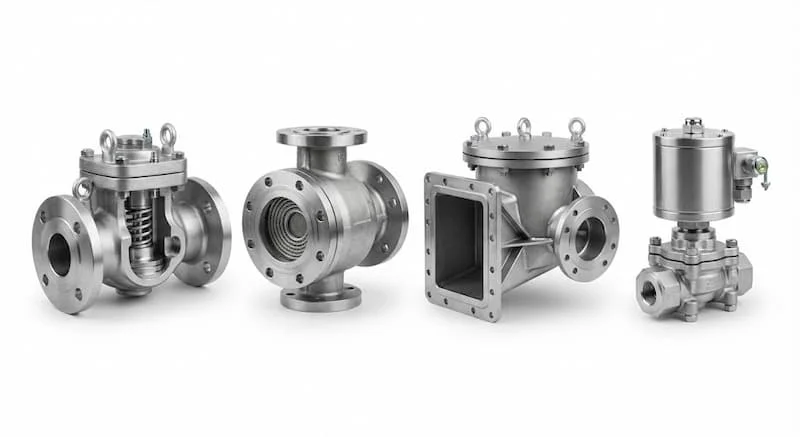

Các Loại van chống cháy nổ Phổ Biến

Dựa trên chức năng kỹ thuật và cấu trúc vận hành, van chống cháy nổ được chia thành các nhóm chính:

Van Chống Cháy Lan (Flame Arrestor Valve)

• Cấu tạo & Nguyên lý: Trang bị lõi dập lửa (Element) dạng cuộn kim loại gợn sóng bằng inox. Dựa trên nguyên lý làm mát dòng khí cháy qua các khe hở nhỏ.

• Ưu điểm: Ngăn chặn sóng nổ dội ngược, không cản trở lớn đến lưu lượng bồn chứa.

• Nhược điểm & Ứng dụng: Cần vệ sinh định kỳ để tránh tắc nghẽn lưới. Dùng trên nắp bồn chứa xăng dầu, đường ống dẫn khí sinh học (Biogas).

Van Điện Từ Phòng Nổ (Explosion Proof Solenoid Valve)

• Cấu tạo & Nguyên lý: Cuộn dây điện từ được đóng gói trong hộp đúc đạt chuẩn chống cháy nổ (như NEMA 7, 9 hoặc ATEX Ex d).

• Ưu điểm: Đóng mở tự động siêu nhanh, an toàn tuyệt đối trước nguy cơ phát sinh tia lửa điện.

• Nhược điểm & Ứng dụng: Chi phí đầu tư cao. Dùng cho hệ thống điều khiển khí gas, đường ống dung môi nhà máy hóa chất.

Van Xả Áp Chống Nổ Và Van An Toàn Quá Áp

• Cấu tạo & Nguyên lý: Sử dụng lực ép lò xo chính xác. Tự động bật mở xả lưu chất khi áp suất hệ thống vượt ngưỡng an toàn.

• Ưu điểm: Bảo vệ hệ thống khỏi nổ vật lý do quá áp.

• Nhược điểm & Ứng dụng: Cần cân chỉnh lực lò xo định kỳ. Phổ biến trên bồn áp lực, tuyến ống dẫn khí cao áp.

Thông Số Kỹ Thuật Cần Quan Tâm

Phân Loại Theo Vật Liệu Chế Tạo

Vật liệu sản xuất quyết định trực tiếp đến khả năng chịu va đập cơ học và kháng hóa chất của van:

• Thép Carbon (WCB/A105): Khả năng chịu áp lực lớn và va đập cơ học rất cao, giá thành hợp lý. Thích hợp cho ngành dầu khí, trạm chiết LPG và đường ống khí nén công nghiệp.

• Inox 304 và Inox 316: Khả năng chống ăn mòn hóa chất, chống gỉ sét tuyệt đối và chịu nhiệt độ cực cao. Inox 316 là vật liệu tiêu chuẩn cho nhà máy sản xuất hóa chất, dung môi và môi trường biển.

• Gang dẻo (Ductile Iron): Giá thành rẻ, chịu áp trung bình. Dùng cho các ứng dụng xả áp chống nổ nhẹ trong xử lý nước thải hoặc khí sinh học.

Vì Sao Cần Sử Dụng van chống cháy nổ?

Trang bị hệ thống van chống cháy nổ chuyên dụng mang lại những giá trị sinh mạng và kinh tế to lớn:

• Bảo vệ tính mạng người lao động: Ngăn ngừa sự cố nổ hất văng thiết bị hoặc ngạt khí độc do rò rỉ hóa chất.

• Bảo vệ tài sản và hạ tầng: Giảm thiểu nguy cơ phá hủy bồn chứa, nhà xưởng và đường ống khi xảy ra sự cố tăng áp đột ngột.

• Đáp ứng đầy đủ quy định pháp lý: Giúp công trình đạt tiêu chuẩn nghiệm thu PCCC và cấp phép vận hành từ các cơ quan quản lý nhà nước.

• Hạn chế tối đa chi phí khắc phục sự cố: Chi phí đầu tư van nhỏ hơn rất nhiều so với tổn thất khi xảy ra một vụ cháy nổ công nghiệp.

So Sánh van chống cháy nổ Với Các Thiết Bị An Toàn Khác

Ứng Dụng Thực Tế Của van chống cháy nổ

Nhờ khả năng bảo vệ tối cao, thiết bị hiện diện trong những môi trường nguy hiểm nhất:

• Nhà máy lọc hóa dầu, kho khoán chứa xăng dầu, trạm chiết nạp khí LPG/CNG.

• Nhà máy sản xuất hóa chất, bồn chứa dung môi dễ bay hơi (Acetone, Alcohol, Ete).

• Mạng lưới đường ống dẫn khí gas, nhà máy xử lý khí sinh học Biogas, xưởng chế biến thực phẩm.

• Nhà máy dược phẩm, khu vực dây chuyền sơn tĩnh điện và xử lý bụi mịn dễ cháy.

Khi Nào Cần Lắp Đặt van chống cháy nổ?

Chủ đầu tư và đơn vị tư vấn thiết kế bắt buộc phải chỉ định lắp đặt thiết bị khi:

• Đường ống dẫn các lưu chất là chất lỏng, chất khí hoặc hơi dễ cháy nổ.

• Môi trường xung quanh khu vực lắp đặt van phân loại vào Zone 0, Zone 1 hoặc Zone 2 (theo tiêu chuẩn ATEX).

• Bồn chứa nhiên liệu kín có nguy cơ tích tụ áp suất và nhiệt độ cao do ánh nắng mặt trời.

• Tuyến đường ống kết nối giữa khu vực có nguy cơ cháy nổ cao với khu vực làm việc của con người.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Chọn sai cấp bảo vệ chống nổ (Zone classification): Lắp van đạt chuẩn Zone 2 vào khu vực nguy hiểm cấp Zone 0 khiến van không đáp ứng đủ khả năng an toàn.

2. Nhầm lẫn giữa van an toàn thông thường và van chống cháy nổ: Dùng van an toàn không có tính năng ngăn cháy lan cho đường ống khí gas dễ cháy.

3. Không kiểm tra chứng chỉ ATEX/IECEx: Mua nhầm các dòng van nhái không qua kiểm định chất lượng, gây thất bại khi nghiệm thu PCCC.

4. Lắp đặt sai khoảng cách kỹ thuật: Lắp van ngăn cháy lan quá xa đầu nguồn phát sinh ngọn lửa, làm gia tăng vận tốc sóng nổ vượt quá khả năng dập tắt của van.

Hướng Dẫn Lựa Chọn van chống cháy nổ Chuẩn Kỹ Thuật

Các Bước Lựa Chọn

1. Phân loại vùng nguy hiểm: Xác định khu vực lắp van thuộc Zone 0, 1 hay 2 để chọn cấp chuẩn ATEX/Ex phù hợp.

2. Nhận diện lưu chất: Xác định nhóm khí (Group IIA, IIB, IIC) để chọn khoảng trống lưới dập lửa (MESG) chuẩn xác.

3. Kiểm tra áp suất và nhiệt độ: Lựa chọn thân van chịu được áp suất định mức PN và nhiệt độ làm việc của tuyến ống.

4. Chọn vật liệu tương thích: Dùng inox 316 cho môi trường hóa chất ăn mòn, thép carbon cho xăng dầu công nghiệp.

Hướng Dẫn Lắp Đặt van chống cháy nổ Đúng Kỹ Thuật

1. Đọc kĩ bản vẽ chỉ dẫn: Kiểm tra chiều mũi tên chỉ hướng dòng chảy và vị trí ngọn lửa dự kiến trên thân van.

2. Vệ sinh đường ống: Xịt rửa sạch mạt hàn, bụi bẩn trước khi nối van để tránh làm tắc nghẽn lưới dập lửa.

3. Siết bu lông đối ứng: Khi gắn bích, siết đều các hạt bu lông theo hình sao để nén đều gioăng làm kín, tránh rò rỉ khí.

4. Nối đất chống tĩnh điện (Earthing): Bắt buộc đấu nối dây cáp tiếp địa cho thân van để triệt tiêu ma sát tĩnh điện phát sinh tia lửa.

5. Thử nghiệm áp suất: Tiến hành thử áp bằng khí Nitơ để xác nhận độ kín tuyệt đối trước khi đưa lưu chất thực tế vào.

Checklist Kiểm Tra Trước Khi Mua Van

• Xác nhận đúng loại van (van dập lửa, van điện từ phòng nổ hay van xả áp).

• Kích thước DN và cấp áp suất PN khớp 100% với thiết kế đường ống.

• Có chứng nhận chống nổ quốc tế ATEX hoặc IECEx còn hiệu lực.

• Đầy đủ chứng chỉ xuất xứ CO và chứng chỉ chất lượng CQ từ nhà sản xuất.

• Vật liệu đúc và gioăng đệm kháng tốt với lưu chất sử dụng.

• Đã được hỗ trợ dây nối tiếp địa chống tĩnh điện đi kèm.

Các Câu Hỏi Thường Gặp (FAQ)

Van chống cháy nổ có phải là van an toàn không?

Không hoàn toàn. Van an toàn chỉ có chức năng xả áp khi quá áp cơ học. Trong khi đó, van chống cháy nổ ngoài kiểm soát áp suất còn tích hợp cấu tạo đặc biệt để dập tắt ngọn lửa, cách ly sóng nổ hoặc triệt tiêu tia lửa điện.

Van chống nổ và flame arrestor khác nhau như thế nào?

Flame arrestor (thiết bị dập cháy lan) là một phân nhóm chuyên biệt thuộc dòng van chống nổ. Nó tập trung vào việc dùng lưới kim loại để ngăn không cho ngọn lửa di chuyển qua đường ống.

Van chống nổ có bắt buộc đạt tiêu chuẩn ATEX không?

Có. Tại hầu hết các công trình công nghiệp hiện đại, các thiết bị lắp đặt trong môi trường nguy hiểm bắt buộc phải có chứng chỉ ATEX (Châu Âu) hoặc IECEx (Quốc tế) để chứng minh khả năng vận hành an toàn.

Bao lâu nên kiểm tra và bảo trì van chống nổ?

Nên kiểm tra định kỳ từ 3 đến 6 tháng một lần. Cần tháo bộ lưới dập lửa ra để vệ sinh bụi bẩn, mảng bám và kiểm tra độ nhạy của các chi tiết cơ khí.

Lời Kết Và Đăng Ký Tư Vấn Kỹ Thuật

Sử dụng van chống nổ đạt chuẩn kỹ thuật là giải pháp cốt lõi giúp bảo vệ công trình công nghiệp trước các nguy cơ cháy nổ, đảm bảo an toàn cho con người và duy trì hoạt động sản xuất liên tục. Việc lựa chọn đúng sản phẩm có chứng nhận quốc tế sẽ giúp doanh nghiệp hoàn toàn yên tâm trong quá trình vận hành dài hạn.
