Check valve 2in – lựa chọn van một chiều cho đường ống 2 inch

Trong hệ thống bơm nước, đường ống cấp nước hoặc hệ thống công nghiệp, dòng chảy ngược có thể gây ảnh hưởng nghiêm trọng đến máy bơm và thiết bị vận hành. Thiết bị check valve 2in được sử dụng để cho dòng lưu chất đi theo một chiều và hạn chế tối đa hiện tượng dòng chảy ngược. Tuy nhiên, khi tìm kiếm linh kiện này, nhiều người kỹ thuật chỉ chú ý đến kích thước 2 inch mà vô tình bỏ qua kiểu van, vật liệu chế tạo và cấp áp suất. Một chiếc van có cùng kích thước nhưng khác thiết kế có thể phù hợp với những hệ thống hoàn toàn khác nhau. Việc hiểu rõ bản chất check valve 2in là gì, kích thước quy đổi tương đương, các chủng loại phổ biến và cách chọn đúng sẽ giúp hệ thống vận hành ổn định, tránh các sự cố sụt áp hay hư hỏng thiết bị không đáng có.

Check valve 2in là gì?

Check valve 2in là van một chiều có kích thước danh nghĩa 2 inch, được sử dụng để cho dòng lưu chất đi theo một hướng và hạn chế dòng chảy ngược trong đường ống. Tùy theo thiết bị, dòng sản phẩm này có thể là dạng swing check, lift check, wafer check hoặc các cấu hình khác, đáp ứng đa dạng yêu cầu về vật liệu và kiểu kết nối.

Trong thuật ngữ kỹ thuật, check valve chính là van một chiều, còn 2in tương ứng với 2 inch. Cần lưu ý rằng kích thước danh nghĩa không đồng nghĩa với đường kính đo thực tế luôn đúng chính xác 50.8 mm. Người vận hành cần phân biệt rõ ràng giữa các thông số inch, kích thước danh nghĩa DN, đường kính ngoài và kiểu kết nối thực tế trên tuyến ống để chọn đúng thiết bị thay thế.

Check valve 2in tương đương DN bao nhiêu?

Kích thước 2 inch thường được quy đổi tiêu chuẩn sang DN50 trong hệ thống đường ống công nghiệp và dân dụng.

Tuy nhiên, khi mua hàng hoặc thiết kế hệ thống, không nên chỉ gọi chung chung là "DN50" mà cần xác định chính xác tiêu chuẩn và kiểu kết nối đi kèm. Một số biến thể phổ biến của kích thước này bao gồm:

• DN50 ren: Phù hợp cho đường ống áp suất vừa và nhỏ, dễ dàng tháo lắp.

• DN50 mặt bích: Đảm bảo độ kín cao, chịu lực tốt cho hệ thống áp lực lớn.

• DN50 wafer: Thiết kế kẹp mỏng gọn giữa hai mặt bích, tiết kiệm diện tích lắp đặt tối đa.

• DN50 socket hoặc hàn: Dành riêng cho các hệ thống đường ống đặc thù yêu cầu độ bền vĩnh viễn.

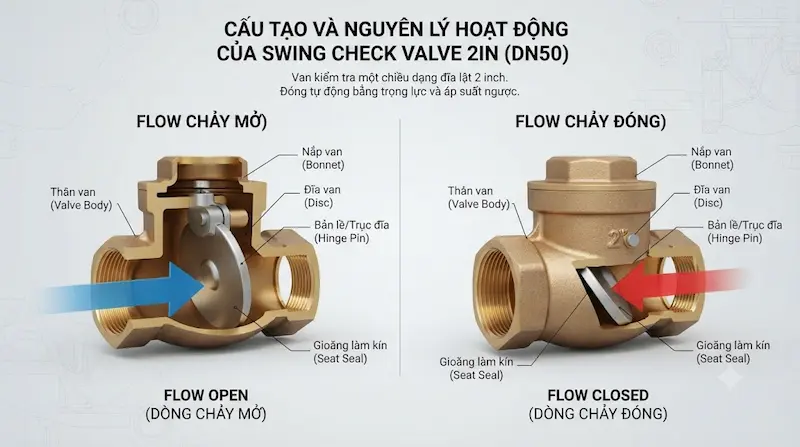

Nguyên lý hoạt động của check valve 2in

Thiết bị vận hành hoàn toàn tự động dựa trên chênh lệch áp suất của dòng lưu chất mà không cần tác động cơ học từ con người.

Khi dòng chảy đi đúng chiều, áp lực lưu chất tác động trực tiếp lên đĩa van. Bộ phận đóng mở dịch chuyển khỏi ghế van, đưa trạng thái sang mở để dòng chất lỏng hoặc khí đi qua dễ dàng. Ngược lại, khi dòng chảy có xu hướng đổi chiều, áp suất phía sau van thay đổi đột ngột kết hợp với trọng lực hoặc lực lò xo sẽ đẩy đĩa van trở về vị trí đóng kín, ngăn chặn tuyệt đối hiện tượng dòng chảy ngược.

Khác với van bi hay van cổng, check valve 2in không sử dụng tay gạt hoặc bộ truyền động thủ công. Cơ chế đóng mở dựa hoàn toàn vào động năng dòng chảy, giúp thiết bị tự phản ứng nhanh chóng để bảo vệ máy bơm khỏi hiện tượng búa nước.

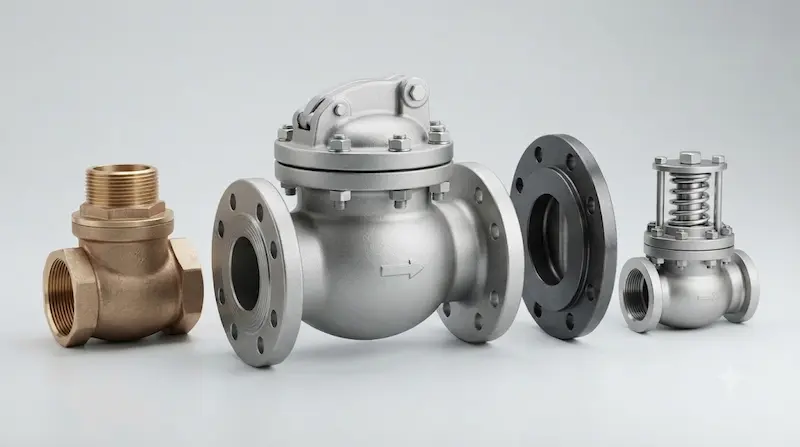

Các loại check valve 2in phổ biến hiện nay

• Swing Check Valve (Van một chiều lá lật): Sử dụng đĩa van dạng cánh lật bản lề. Dòng chảy đẩy đĩa mở rộng góc lớn. Loại này rất phù hợp cho nhiều hệ thống nước dân dụng và công nghiệp, có cả phiên bản nối ren hoặc mặt bích.

• Wafer Check Valve (Van một chiều dạng kẹp): Thiết kế mỏng, gọn nhẹ, được kẹp trực tiếp giữa hai mặt bích của đường ống. Ưu điểm lớn nhất là tiết kiệm không gian, thích hợp cho các khu vực chật hẹp.

• Lift Check Valve (Van một chiều nâng): Đĩa van chuyển động theo phương thẳng đứng lên xuống giống van cầu. Khả năng đóng mở phụ thuộc chặt chẽ vào áp suất dòng chảy, đòi hỏi kỹ thuật lắp đặt tuân thủ đúng chiều thẳng đứng.

• Spring Check Valve (Van một chiều lò xo): Tích hợp lò xo hỗ trợ lực nén giúp đĩa van đóng lại cực nhanh khi dòng chảy dừng. Thiết bị này giảm thiểu tối đa tiếng ồn và hiện tượng sốc áp.

• Van một chiều đĩa kép (Dual Plate Check Valve): Kết cấu gồm hai cánh đĩa hình bán nguyệt gập lại, thiết kế cực kỳ gọn nhẹ, chuyên dùng cho các hệ thống công suất lớn.

Thông số kỹ thuật quan trọng của check valve

• Kích thước: Chuẩn 2 inch tương đương DN50, cần kiểm tra kỹ dung sai đường kính thực tế của ống.

• Kiểu kết nối: Bao gồm nối ren trong/ngoài, mặt bích tiêu chuẩn (DIN, ANSI, JIS), dạng wafer kẹp bích hoặc kiểu hàn.

• Vật liệu thân van: Đa dạng từ đồng thau, gang cầu, gang xám, thép carbon cho đến các dòng inox cao cấp như Inox 304 và Inox 316.

• Áp suất làm việc: Các cấp áp phổ biến gồm PN10, PN16, PN25 hoặc Class 150 tùy theo tiêu chuẩn chế tạo của hãng.

• Nhiệt độ vận hành: Phụ thuộc vào vật liệu thân và đặc biệt là độ bền nhiệt của lớp gioăng làm kín (EPDM, PTFE, Viton).

• Môi chất thích hợp: Nước sạch, nước thải, hơi nóng, dầu công nghiệp, khí nén hoặc các hóa chất nhẹ.

So sánh check valve ren, mặt bích và wafer

Việc nắm rõ bảng so sánh này giúp kỹ sư hiểu vì sao không thể chọn van chỉ dựa vào thông số DN50. Ví dụ, nếu hệ thống đường ống hiện tại đang sử dụng hệ mặt bích tiêu chuẩn JIS 10K, một chiếc check valve dạng ren hoàn toàn không thể lắp lẫn trực tiếp nếu không có bộ chuyển đổi phụ trợ.

Nên chọn check valve bằng inox, gang hay đồng?

Việc lựa chọn vật liệu chế tạo van quyết định trực tiếp đến tuổi thọ của toàn bộ hệ thống đường ống.

Đối với dòng check valve inox (chủ yếu là inox 304 hoặc 316), ưu điểm lớn nhất là khả năng chống ăn mòn vượt trội, chịu được hóa chất, môi trường khắc nghiệt và nhiệt độ cao. Tuy nhiên, chi phí đầu tư ban đầu sẽ cao hơn các vật liệu thông thường.

Dòng check valve gang lại là lựa chọn kinh tế và phổ biến nhất trong các nhà máy công nghiệp quy mô lớn. Gang cầu hoặc gang xám có độ bền cơ học tốt, giá thành dễ tiếp cận và đa dạng kiểu kết nối mặt bích.

Trong khi đó, check valve đồng chủ yếu xuất hiện trong các hệ thống cấp nước sạch dân dụng, hệ thống PCCC quy mô nhỏ hoặc đường ống dẫn nước nóng áp suất thấp nhờ ưu điểm dễ lắp đặt ren và chống gỉ sét tốt trong môi trường nước sạch.

Do đó, không nên mặc định kết luận "inox là tốt nhất". Thay vào đó, hãy chọn vật liệu dựa trên sự kết hợp giữa môi chất, nhiệt độ, áp suất làm việc thực tế, điều kiện môi trường xung quanh và ngân sách dự án.

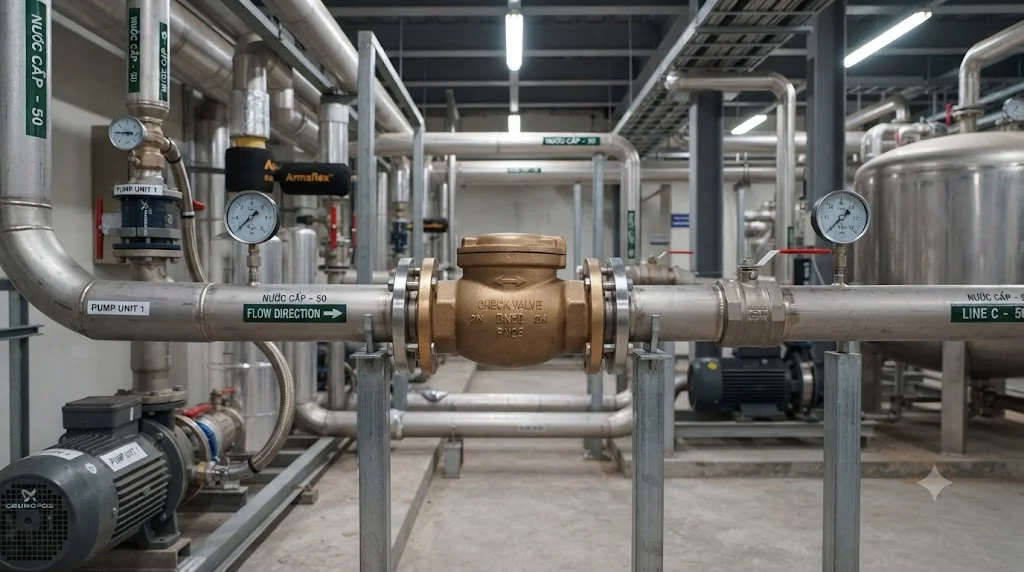

Check valve được sử dụng ở đâu?

• Hệ thống cấp nước: Ngăn chặn dòng nước chảy ngược về nguồn khi hệ thống dừng cấp, bảo vệ đường ống khỏi rung chấn.

• Hệ thống máy bơm: Lắp đặt ở cửa hút hoặc cửa xả của máy bơm để giữ mồi nước, hạn chế dòng nước quay ngược làm quay cánh bơm trái chiều khi ngắt điện.

• Hệ thống PCCC: Kiểm soát hướng dòng chảy một chiều trong các tuyến ống cứu hỏa, đảm bảo áp lực nước luôn sẵn sàng khi có sự cố.

• Hệ thống HVAC: Ứng dụng rộng rãi trong các đường ống nước lạnh, nước nóng và mạch tuần hoàn của máy chiller.

• Hệ thống công nghiệp: Kiểm soát dòng chảy một chiều cho các môi chất như khí nén, dầu thủy lực hoặc hóa chất không ăn mòn mạnh.

Những sai lầm thường gặp khi chọn check valve

• Nghĩ 2 inch bằng đúng đường kính thực tế 50.8 mm: Ký hiệu 2 inch thực chất là kích thước danh nghĩa, đường kính trong thực tế của lòng ống hoặc van có thể thay đổi tùy thuộc vào độ dày thành ống và tiêu chuẩn sản xuất.

• Chọn DN50 nhưng không kiểm tra kiểu kết nối: Ren và mặt bích không thể thay thế trực tiếp cho nhau nếu không có phụ kiện chuyển đổi tương thích.

• Chỉ quan tâm đến áp suất mà bỏ qua nhiệt độ: Nhiệt độ môi chất cao có thể làm giảm giới hạn chịu áp của gioăng làm kín và thân van.

• Lắp ngược chiều dòng chảy: Bỏ qua mũi tên chỉ hướng dòng chảy khắc nổi trên thân van khiến van không thể đóng mở đúng chức năng.

• Chọn sai chủng loại van gây tổn thất áp suất: Lắp nhầm van có lực cản dòng chảy quá lớn khiến máy bơm phải hoạt động quá công suất.

• Chọn van giá rẻ kém chất lượng: Dẫn đến hiện tượng đĩa van nhanh mòn, gãy bản lề hoặc không kín khít chỉ sau một thời gian ngắn vận hành.

Cách chọn check valve đúng nhu cầu

1. Bước 1: Xác định rõ môi chất cần sử dụng (nước sạch, nước thải, hóa chất hay khí).

2. Bước 2: Xác định chính xác kích thước danh nghĩa đường ống (2 inch / DN50).

3. Bước 3: Xác định kiểu kết nối phù hợp với đường ống hiện hữu (ren, mặt bích hay wafer).

4. Bước 4: Xác định cấp áp suất làm việc tối đa của hệ thống (PN10, PN16, PN25...).

5. Bước 5: Xác định nhiệt độ vận hành tối đa của dòng lưu chất.

6. Bước 6: Lựa chọn vật liệu thân van và gioăng làm kín phù hợp (đồng, gang, inox).

7. Bước 7: Chọn kiểu dáng check valve thích hợp (lá lật, lò xo, đĩa kép hoặc dạng kẹp).

Trước khi quyết định mua, hãy kiểm tra kỹ tài liệu kỹ thuật Datasheet, tiêu chuẩn sản phẩm, hướng mũi tên dòng chảy và các chứng từ xuất xứ nếu hệ thống công nghiệp yêu cầu khắt khe.

Lưu ý khi lắp đặt và sử dụng check valve

• Kiểm tra kỹ mũi tên chỉ hướng dòng chảy trên thân van trước khi đưa vào vị trí lắp đặt.

• Vệ sinh sạch sẽ toàn bộ mạt hàn, rác thải hoặc vật thể lạ bên trong đường ống trước khi xiết van.

• Đảm bảo đường ống được căn chỉnh thẳng hàng, không chịu lực kéo lệch tâm từ hệ thống ống.

• Không dùng lực quá mức khi siết các mối nối ren để tránh nứt vỡ chân ren của van.

• Đối với van mặt bích, bắt buộc phải chọn loại gioăng đệm phù hợp với áp lực và nhiệt độ môi chất để chống rò rỉ.

• Tuân thủ tuyệt đối tư thế lắp đặt (đứng hoặc ngang) theo đúng khuyến cáo kỹ thuật của nhà sản xuất.

• Thực hiện kiểm tra định kỳ khi hệ thống xuất hiện các dấu hiệu rung lắc, tiếng ồn bất thường hoặc sụt áp đột ngột.

Câu hỏi thường gặp về check valve

Check valve 2in là gì?

 Đây là dòng van một chiều kích thước danh nghĩa 2 inch, chuyên dùng để cho lưu chất đi qua theo một hướng duy nhất và ngăn dòng chảy ngược.

Check valve tương đương DN bao nhiêu?

 Kích thước này tương đương với tiêu chuẩn DN50, tuy nhiên người dùng vẫn phải kiểm tra kỹ thông số kỹ thuật và tiêu chuẩn kết nối thực tế.

Check valve có những loại phổ biến nào?

 Các chủng loại thông dụng trên thị trường gồm swing check (lá lật), wafer check (kẹp), lift check (nâng) và spring check (lò xo).

Nên chọn check valve inox hay gang?

 Quyết định phụ thuộc vào môi chất, nhiệt độ, áp suất và ngân sách thực tế. Inox tối ưu cho chống ăn mòn, trong khi gang tối ưu về chi phí cho công nghiệp.

Check valve có dùng cho máy bơm được không?

 Hoàn toàn có thể. Thiết bị giúp giữ mồi nước và bảo vệ máy bơm khỏi hiện tượng phản áp khi hệ thống dừng hoạt động

Chọn đúng check valve 2in để hệ thống vận hành ổn định

Việc đầu tư và lắp đặt check valve đóng vai trò quyết định trong việc bảo vệ máy bơm, ngăn chặn triệt để dòng chảy ngược và duy trì áp suất ổn định cho toàn bộ tuyến ống.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về check valve 2in
