Mặt Bích Ren (Screw Flange): Giải Pháp Kết Nối Không Hàn Cho Hệ Thống Đường Ống Công Nghiệp

Vì Sao Screw Flange Được Dùng Trong Hệ Thống Không Hàn?

Trong thực tế thi công cơ điện và đường ống công nghiệp, có những tình huống mà phương pháp hàn nhiệt truyền thống hoàn toàn bị bất khả thi. Hãy tưởng tượng bạn đang nâng cấp hệ thống đường ống nằm ngay trong khu vực dễ cháy nổ như nhà máy lọc dầu, kho hóa chất, hoặc hầm mỏ – nơi một tia lửa nhỏ từ mỏ hàn cũng có thể dẫn đến thảm họa. Hoặc tại các công trình có không gian vận hành quá chật hẹp, việc kéo máy hàn và thiết bị bảo hộ cồng kềnh vào vị trí là điều không thể.

Vấn đề đặt ra là làm sao để tạo nên một liên kết chắc chắn, chịu lực tốt và kín khít tuyệt đối nhưng vẫn phải đảm bảo an toàn phòng chống cháy nổ nghiêm ngặt?

Để giải quyết bài toán hóc búa này, screw flange (hay còn gọi là threaded flange, flange ren) chính là giải pháp tối ưu nhất. Phương pháp kết nối ren cơ khí này loại bỏ hoàn toàn công đoạn gia nhiệt, giúp kỹ sư lắp đặt hệ thống một cách nhanh chóng, an toàn mà vẫn cấu thành một liên kết bền vững theo tiêu chuẩn công nghiệp.

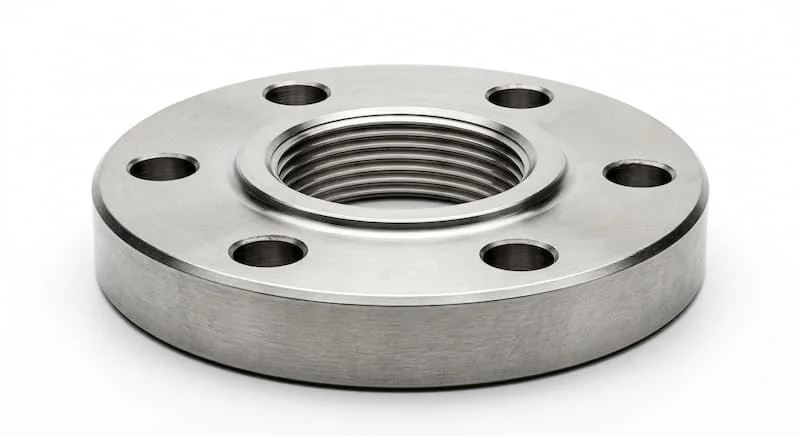

Screw Flange Là Gì?

Để hiểu một cách đơn giản, Mặt bích có ren là loại mặt bích có ren bên trong, dùng để kết nối với đường ống ren mà không cần hàn, phù hợp hệ thống áp lực trung bình và môi trường đặc biệt. Trong tài liệu kỹ thuật quốc tế, dòng sản phẩm này thường được gọi đồng nhất là threaded flange.

Khác với mặt bích hàn trượt (Slip-on) hay bích hàn cổ (Weld Neck) đòi hỏi thợ hàn có tay nghề cao, Mặt bích có ren sở hữu các đường ren trong (internal threads) được gia công cơ khí chính xác theo tiêu chuẩn. Khi lắp đặt, mặt bích sẽ được vặn trực tiếp vào đầu ống đã được tiện ren ngoài tương ứng. Đặc điểm không cần hàn này giúp bảo toàn nguyên vẹn cấu trúc vật liệu của cả ống và bích, không gây ra hiện tượng biến dạng nhiệt hay ứng suất dư tại điểm nối – một ưu điểm cực kỳ lớn khi làm việc với các đường ống có đặc tính kỹ thuật nhạy cảm với nhiệt độ.

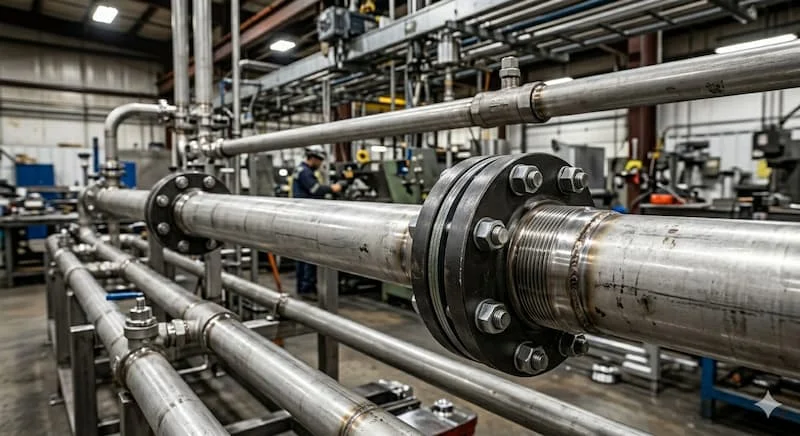

Nguyên Lý Kết Nối Của Mặt bích có ren

Nguyên lý hoạt động của Mặt bích có ren dựa trên sự ăn khớp hoàn hảo giữa ren bích và ren ống để tạo nên một liên kết cơ khí bền vững. Khi xoay mặt bích vào đầu ống, các bước ren đan xen chặt chẽ vào nhau, khóa chặt chuyển động tịnh tiến và chịu lực kéo dọc trục của hệ thống.

Tuy nhiên, do cấu trúc ren luôn tồn tại những khe hở vi mô tại đỉnh và chân ren, việc chỉ siết chặt cơ khí là chưa đủ để chống rò rỉ. Vì vậy, nguyên lý kết nối chuẩn luôn yêu cầu kết hợp gioăng làm kín (gasket) đặt giữa hai mặt bích và sử dụng thêm các hợp chất trám kín chuyên dụng (sealant) hoặc băng tan (Teflon tape) quấn quanh ren ống. Sự kết hợp này biến mối nối ren thành một hệ thống kín khít tuyệt đối, ngăn ngừa chất lưu rò rỉ ra ngoài.

Một điểm cộng lớn của nguyên lý này là tính linh hoạt: hệ thống cực kỳ dễ tháo lắp bảo trì. Khi cần vệ sinh, kiểm tra hoặc thay thế đoạn ống, kỹ sư chỉ cần tháo bu-lông và vặn ngược bích ra, tiết kiệm tới 70% thời gian so với việc phải cắt bỏ và hàn lại mối nối. Các kỹ sư thường ưu tiên sử dụng dòng bích này như một threaded pipe flange hoặc threaded connection flange tin cậy trong các phân đoạn ống cần bảo dưỡng định kỳ.

Các Loại Mặt bích có ren Phổ Biến

Để đáp ứng các yêu cầu đa dạng của từng môi trường lưu chất và áp suất khác nhau, Mặt bích có ren được chế tạo với nhiều kiểu bề mặt và vật liệu riêng biệt:

1. Raised Face (RF) Screw Flange

Đây là loại bích ren có mặt lồi. Phần mặt đệm xung quanh lỗ bích được nâng cao hơn so với vòng bắt bu-lông, giúp tập trung áp lực lên một diện tích nhỏ khi siết chặt, từ đó làm kín tốt hơn. Đây là dòng bích được dùng phổ biến nhất trong công nghiệp khí nén và nước.

2. Flat Face (FF) Mặt bích có ren

Loại bích ren mặt phẳng này không có phần gờ nhô lên. Chúng thường được đúc từ gang hoặc thép carbon thấp và chuyên dùng cho các hệ thống áp suất thấp hoặc kết nối với các thiết bị có mặt bích bằng gang để tránh hiện tượng nứt gãy khi siết bu-lông.

3. Stainless Steel Mặt bích có ren (Bích ren inox)

Được chế tạo từ các mác thép không gỉ như SS304 hoặc SS316, dòng sản phẩm này mang lại khả năng chống ăn mòn cao. Chúng là lựa chọn bắt buộc trong ngành hóa chất, thực phẩm, dược phẩm hoặc môi trường biển.

4. Carbon Steel Mặt bích có ren (Bích ren thép carbon)

Chế tạo từ thép A105 hoặc các dòng thép carbon tiêu chuẩn, loại bích này có giá thành tốt, chịu lực cơ học cao, lý tưởng cho các đường ống dẫn dầu nhẹ, khí trơ và nước công nghiệp không có tính ăn mòn mạnh.

Thông Số Kỹ Thuật Của Mặt bích có ren

Khi lựa chọn Mặt bích có ren, việc nắm rõ các thông số kỹ thuật là yếu tố cốt lõi giúp hệ thống vận hành an toàn, tránh tình trạng mua sai quy cách gây lãng phí hoặc mất an toàn.

• Kích thước (Size): Phổ biến nhất trong khoảng DN15–DN100 (tương đương từ $1/2" đến 4"$). Các kích thước lớn hơn ít khi dùng kết nối ren do việc siết lực thủ công cực kỳ khó khăn và rủi ro rò rỉ cao.

• Pressure class (Lớp áp suất): Thường gặp ở Class 150 và Class 300 theo tiêu chuẩn Mỹ, hoặc PN10, PN16 theo tiêu chuẩn châu Âu.

• Tiêu chuẩn hình học: Tuân thủ nghiêm ngặt theo ASME B16.5, ANSI, hoặc DIN nhằm đảm bảo sự đồng bộ về tâm lỗ bu-lông và độ dày bích.

• Tiêu chuẩn bước ren: Thường áp dụng ren NPT (ren côn của Mỹ) hoặc BSPT/BSP (ren Anh), quyết định độ ăn khớp với đầu ống.

• Vật liệu: Chủ yếu là SS304, SS316 (đối với bích inox) và Carbon steel (thép hợp kim carbon cao cấp).

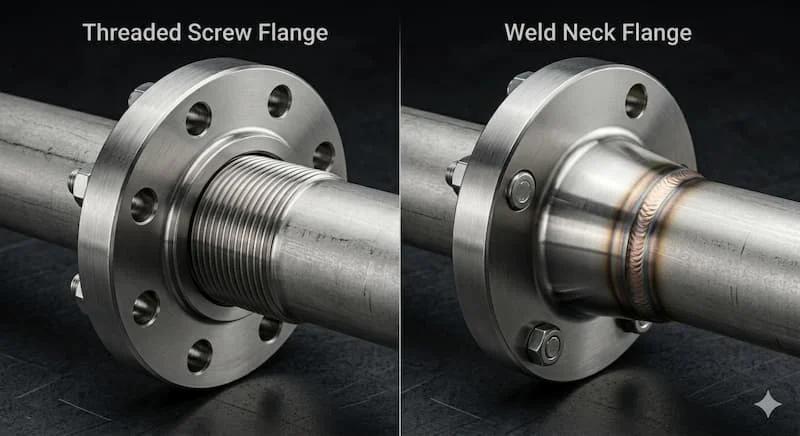

So Sánh Mặt bích có ren Và Weld Neck Flange

Rất nhiều kỹ sư và nhà thầu thường băn khoăn: “Khi nào nên dùng flange ren thay vì flange hàn?”. Hãy cùng đặt Mặt bích có ren và Weld Neck Flange (mặt bích hàn cổ) lên bàn cân để làm rõ:

Khi nào nên dùng Mặt bích có ren?

Bạn nên chọn bích ren khi thi công trong các khu vực ngặt nghèo về an toàn cháy nổ, hệ thống có kích thước nhỏ, áp suất vận hành ở mức trung bình và hệ thống đòi hỏi phải tháo súc rửa, bảo dưỡng thường xuyên.

Khi nào nên chọn Weld Neck Flange?

Bích hàn cổ là lựa chọn bắt buộc cho các đường ống có áp suất cực cao, chịu tải trọng uốn lớn, hoặc dòng lưu chất có sự thay đổi nhiệt độ đột ngột (shock nhiệt), vì mối hàn nóng chảy sẽ biến bích và ống thành một thể đồng nhất, không có điểm yếu cơ học.

Tại Sao Mặt bích có ren Phù Hợp Môi Trường Dễ Cháy Nổ?

Trong các môi trường đặc biệt như giàn khoan dầu khí, nhà máy sản xuất hóa chất, hay hầm chứa dung môi, việc kiểm soát nguồn nhiệt là yếu tố sống còn. Mặt bích có ren trở thành vị cứu tinh nhờ những đặc tính kỹ thuật vượt trội:

• Không cần hàn nóng: Quá trình lắp đặt bích ren hoàn toàn là thao tác vặn cơ khí bằng cờ-lê lực hoặc máy siết chuyên dụng. Không phát sinh hồ quang điện, không tạo xỉ hàn nóng chảy, loại bỏ hoàn toàn nguy cơ bén lửa vào các khí gas dễ cháy xung quanh.

• Giảm nguy cơ cháy nổ tổng thể: Nhà thầu không cần phải làm các thủ tục xin phép nghiêm ngặt cho "công việc sinh nhiệt" (Hot Work Permit), giảm thiểu tối đa các rủi ro về con người và tài sản trong suốt quá trình thi công.

• Thi công nhanh chóng: Không mất thời gian chờ nguội mối hàn, không cần chụp X-ray kiểm tra chất lượng hàn, giúp đẩy nhanh tiến độ công trình lên gấp nhiều lần.

• Dễ thay thế khi có sự cố: Nếu một phân đoạn ống bị lỗi, kỹ sư chỉ việc cô lập tuyến ống, vặn bích ra và thay thế đoạn mới chỉ trong vài chục phút mà không cần di dời các thiết bị xung quanh.

Nhờ tính cơ động và độ an toàn cao, dòng bích này được ứng dụng rộng rãi trong nhiều hệ thống pipe flange system:

• Hệ thống khí nén: Nơi áp suất ổn định và đòi hỏi đường ống sạch, không bị bám xỉ hàn bên trong lòng ống.

• Hệ thống dầu nhẹ và nhiên liệu: Các tuyến ống dẫn dầu diesel, dầu bôi trơn trong nhà máy phát điện hoặc trạm bơm.

• Đường ống áp suất thấp: Hệ thống cấp nước sinh hoạt, nước làm kín cho các cụm bơm công nghiệp.

• Nhà máy hóa chất: Sử dụng bích ren inox để dẫn các lưu chất có tính ăn mòn vừa phải ở khu vực phòng nổ.

• Khu vực nguy hiểm: Các hầm mỏ, kho chứa xăng dầu, trạm nạp khí hóa lỏng (LPG).

Sai Lầm Thường Gặp Khi Dùng Screw Flange

Dù có nhiều ưu điểm, nhưng nếu người lắp đặt chủ quan hoặc thiếu kinh nghiệm, screw flange có thể trở thành "tử huyệt" gây rò rỉ hệ thống. Dưới đây là các lỗi phổ biến và cách khắc phục:

• Dùng cho áp suất quá cao: Cố tình lắp bích ren vào hệ thống có áp lực vượt quá giới hạn thiết kế (ví dụ hệ thống thủy lực siêu cao áp). Hậu quả là áp lực lớn sẽ giật đứt các bước ren, gây bục đường ống nguy hiểm.

• Chọn sai bước ren: Lắp lẫn lộn giữa ren NPT (ren côn hệ Mỹ) và ren BSPT (ren côn hệ Anh). Dù nhìn bằng mắt thường có vẻ vừa, nhưng bước ren khác nhau sẽ khiến mối nối bị kẹt nửa chừng hoặc lỏng lẻo, gây rò rỉ tức thì khi test áp.

• Không dùng sealant (chất làm kín): Quên quấn cao su non (băng tan) hoặc không tra keo khóa ren chuyên dụng. Mối ren trần chắc chắn sẽ bị thấm thấu chất lưu ra ngoài.

• Siết quá lực (Over-torqueing): Sử dụng lực cánh tay đòn quá dài siết cố mạng làm cháy ren, méo mó cấu trúc ren của mặt bích hoặc làm nứt cổ bích.

Khuyến nghị an toàn (CTA Mềm):

Để hệ thống vận hành bền bỉ, hãy luôn:

1. Kiểm tra chính xác chuẩn ren của ống trước khi mua bích.

2. Chọn đúng Class áp suất (Class 150 cho áp thấp, Class 300 cho áp trung bình).

3. Sử dụng keo dán ren hoặc băng keo chịu nhiệt chất lượng cao khi lắp ráp.

Hướng Dẫn Chọn Screw Flange Phù Hợp

Hãy áp dụng checklist 5 bước dưới đây để luôn chọn mua đúng sản phẩm cho dự án của bạn:

• Bước 1: Kiểm tra môi trường lưu chất

  Xác định dòng chất lưu là nước, khí nén, hay dầu nhẹ để định hình vật liệu. Nước sạch có thể dùng thép mạ kẽm; hóa chất bắt buộc phải dùng bích ren inox.

• Bước 2: Xác định áp suất và nhiệt độ hệ thống

  Đảm bảo áp suất làm việc không vượt quá giới hạn của Class 150 hoặc Class 300 ở nhiệt độ vận hành tương ứng.

• Bước 3: Kiểm tra chuẩn ren của hệ thống

  Xác định hệ thống hiện tại đang đi theo chuẩn ren côn NPT (Mỹ) hay ren thẳng/côn BSP (Châu Âu) để chọn bích có ren khớp hoàn toàn.

• Bước 4: Chọn vật liệu bích (Flange Material)

  Chọn Carbon Steel cho bài toán tối ưu chi phí hoặc Stainless Steel (SS304/SS316) cho môi trường yêu cầu độ sạch và chống gỉ.

• Bước 5: Kiểm tra tiêu chuẩn hình học (ASME/DIN)

  Đảm bảo bích ren chọn mua có độ dày, đường kính ngoài và tâm lỗ bu-lông chuẩn theo ASME B16.5 hoặc DIN để dễ dàng bắt cặp với các mặt bích của van và thiết bị có sẵn trên đường ống.

Lưu Ý Khi Lắp Đặt Screw Flange

Quá trình thi công quyết định 90% độ bền của mối nối ren. Kỹ sư cần tuân thủ các nguyên tắc sau:

1. Vệ sinh ren trước khi lắp: Sử dụng bàn chải sắt làm sạch bụi bẩn, mạt sắt bám trên ren bích và ren ống. Một hạt cát nhỏ cũng có thể làm kẹt và hỏng toàn bộ bước ren.

2. Sử dụng chất làm kín đúng cách: Quấn băng tan đều tay theo chiều quay của ren (vặn vào), hoặc quét một lớp keo sealant mỏng chuyên dụng để điền đầy các khe hở.

3. Siết lực phân bổ đều: Khi siết bu-lông liên kết hai mặt bích, phải siết theo hình sao (đối xứng) một cách từ từ để gioăng làm kín được ép đều, tránh hiện tượng lệch mặt bích gây rò rỉ bên hông.

4. Thử áp (Test leak) nghiêm ngặt: Sau khi lắp đặt xong, bắt buộc phải tiến hành thử áp lực bằng nước hoặc khí sạch để kiểm tra xem các chân ren có bị thấm sương hay không trước khi đưa hệ thống vào vận hành chính thức.

Câu Hỏi Thường Gặp Về Screw Flange (FAQ)

Screw flange là gì?

Screw flange (mặt bích ren) là phụ kiện đường ống có tiện ren bên trong, kết nối với ống bằng cách vặn ren cơ khí thay vì hàn nhiệt. [chèn link: danh-muc-mat-bich-ren]

Threaded flange có cần hàn không?

Hoàn toàn không. Điểm vượt trội của dòng bích này là kết nối 100% bằng cơ khí qua bước ren, giúp loại bỏ hoàn toàn các công đoạn sinh nhiệt.

Screw flange chịu được áp lực tối đa bao nhiêu?

Thông thường, bích ren hoạt động an toàn và tốt nhất ở dải áp suất trung bình và thấp (dưới 20 bar đối với Class 150). Ở một số tiêu chuẩn đặc biệt, chúng có thể chịu áp cao hơn nhưng kích thước đường ống phải rất nhỏ.

Khi nào nên dùng flange ren thay vì flange hàn?

Nên dùng khi bạn thi công ở khu vực cấm lửa (dễ cháy nổ), hệ thống cần tháo lắp bảo trì thường xuyên, hoặc tại các vị trí không có không gian cho máy hàn hoạt động.

Screw flange inox và thép carbon khác nhau như thế nào?

Bích ren inox (SS304/SS316) chịu được hóa chất ăn mòn tốt hơn, không bị gỉ sét nhưng giá thành cao. Bích ren thép chịu lực cơ học tốt, giá rẻ hơn nhưng cần được sơn phủ để tránh oxy hóa bởi môi trường.

Screw Flange: Giải Pháp Kết Nối Không Hàn Hiệu Quả

Tóm lại, screw flange không chỉ đơn thuần là một phụ kiện kết nối ống, mà là giải pháp kỹ thuật mang tính chiến lược cho các nhà thầu. Với khả năng thi công cực nhanh, dễ dàng tháo lắp bảo trì và độ an toàn tuyệt đối trong các môi trường đặc biệt, dòng bích ren này giúp tối ưu hóa chi phí vận hành và giảm thiểu rủi ro cháy nổ cho toàn bộ công trình của bạn. Việc lựa chọn đúng chủng loại, kích thước và tiêu chuẩn bích ren ngay từ đầu là chìa khóa giúp hệ thống đường ống vận hành bền bỉ và an toàn qua năm tháng screw flange.
