Tầm quan trọng của việc hiểu đúng hệ tiêu chuẩn khi lựa chọn mặt bích quốc tế

Khi thi công hoặc sửa chữa hệ thống đường ống công nghiệp, một trong những sai lầm phổ biến nhất của thợ kỹ thuật là cho rằng hai sản phẩm có cùng đường kính danh nghĩa (DN) thì chắc chắn sẽ lắp khớp trực tiếp với nhau. Thực tế triển khai đã chứng minh điều ngược lại: việc bỏ qua các thông số hình học chi tiết như đường kính ngoài, đường kính vòng tâm lỗ bulông (PCD), số lượng lỗ, đường kính lỗ hay cấp áp suất chịu tải sẽ dẫn đến tình trạng lệch tâm, không thể siết bulông hoặc gây rò rỉ môi chất nghiêm trọng dưới áp lực cao.

Sự thất thoát áp suất, nguy cơ xì hở hóa chất hay việc phải cắt hàn lại toàn bộ đường ống chỉ vì chọn sai phụ kiện chính là cái giá rất đắt cho việc thiếu sót kiến thức kỹ thuật. Do khái niệm mặt bích quốc tế bao gồm rất nhiều hệ tiêu chuẩn khác nhau trên toàn cầu, việc nhận diện chính xác từng hệ quy chuẩn trước khi đặt mua vật tư là yêu cầu sống còn.

Mặt bích quốc tế là gì?

Mặt bích quốc tế là cách gọi chung cho các loại mặt bích được sản xuất và quy định theo những hệ tiêu chuẩn được sử dụng rộng rãi trên thế giới, chẳng hạn ANSI/ASME, DIN, EN, JIS hoặc BS. Mặt bích được dùng để tạo liên kết tháo lắp giữa đường ống với đường ống, van, máy bơm và các thiết bị khác trong hệ thống.

Về bản chất, mặt bích đóng vai trò là một linh kiện cơ khí giúp kết nối các đoạn ống, van hoặc thiết bị lại với nhau một cách chắc chắn nhưng vẫn đảm bảo tính linh hoạt khi cần tháo rời. Sở dĩ phải có các tiêu chuẩn quốc tế là để đồng bộ hóa kích thước sản xuất giữa các quốc gia và nhà sản xuất khác nhau. Cần lưu ý rằng cụm từ mặt bích quốc tế không đại diện cho một tiêu chuẩn đơn lẻ nào, mà là từ khóa bao hàm nhiều hệ quy chiếu độc lập. Đó là lý do vì sao hai thiết bị cùng mang thông số DN nhưng vẫn có thể không lắp khít vào nhau nếu thuộc hai hệ tiêu chuẩn khác nhau.

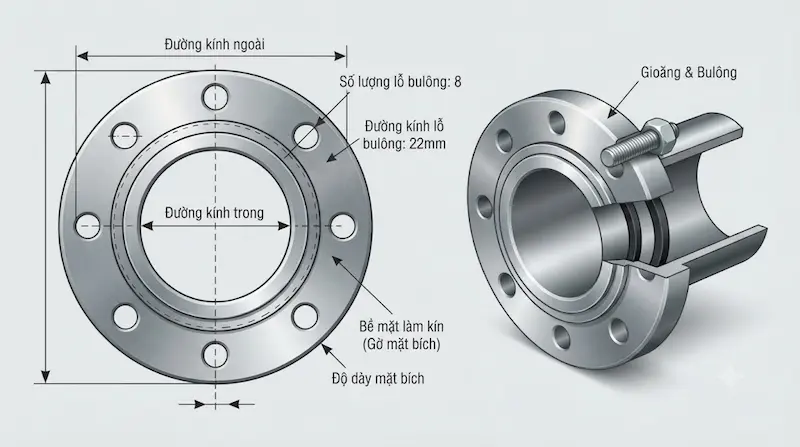

Mặt bích hoạt động và kết nối với đường ống như thế nào?

Cơ chế kết nối của mặt bích dựa trên sự phối hợp đồng bộ giữa ba thành phần chính: Mặt bích, gioăng làm kín (gasket) và hệ thống bulông - đai ốc.

• Hai mặt bích được đặt đối diện nhau tại điểm cần kết nối trên tuyến ống.

• Một lớp gioăng (cao su, PTFE, Spiral Wound...) được chèn vào khoảng trống giữa hai bề mặt làm kín.

• Các thanh bulông được luồn qua các lỗ định vị xung quanh và siết chặt đều tay theo lực mô-men xoắn quy định.

• Dưới lực siết của bulông, gioăng bị nén chặt, lấp đầy các khe hở vi mô và tạo ra độ kín tuyệt đối cho mối nối.

Sở dĩ mặt bích được sử dụng cực kỳ phổ biến trong các nhà máy công nghiệp là nhờ ưu điểm vượt trội: cho phép tháo lắp dễ dàng khi cần bảo trì, thuận tiện thay thế các van công nghiệp hoặc thiết bị định kỳ, chịu được các cấp áp suất từ thấp đến siêu cao và đáp ứng tốt cho các đường ống có kích thước lớn.

Các tiêu chuẩn mặt bích quốc tế phổ biến

Hệ thống công nghiệp toàn cầu hiện đang vận hành dựa trên các tiêu chuẩn mặt bích quốc tế cốt lõi sau đây:

• ANSI / ASME (Mỹ): Hệ tiêu chuẩn phổ biến hàng đầu trong các ngành dầu khí, hóa chất và năng lượng toàn cầu. Áp suất được phân theo các cấp "Class" như Class 150, Class 300, Class 600, Class 900, Class 1500 đến Class 2500.

• DIN / EN (Châu Âu): Hệ thống tiêu chuẩn kỹ thuật châu Âu, sử dụng ký hiệu áp suất định danh bằng "PN" (Pressure Nominal) như PN6, PN10, PN16, PN25, PN40. Đây là hệ quy chuẩn rất được ưa chuộng tại Việt Nam.

• JIS (Nhật Bản): Tiêu chuẩn công nghiệp Nhật Bản, thường xuất hiện trong các dây chuyền máy móc, thiết bị có nguồn gốc từ Nhật hoặc các nước châu Á với các mức áp suất quen thuộc như JIS 5K, JIS 10K, JIS 16K, JIS 20K.

• BS (Anh): Tiêu chuẩn Anh quốc, hiện nay phần lớn đã được tích hợp hoặc đồng bộ hóa với hệ thống tiêu chuẩn chung của châu Âu (EN/DIN), nhưng vẫn còn hiện diện trong một số hệ thống cũ.

Tuyệt đối không có chuyện các tiêu chuẩn này có thể thay thế trực tiếp cho nhau một cách ngẫu nhiên nếu không kiểm tra kỹ bản vẽ kỹ thuật cơ khí.

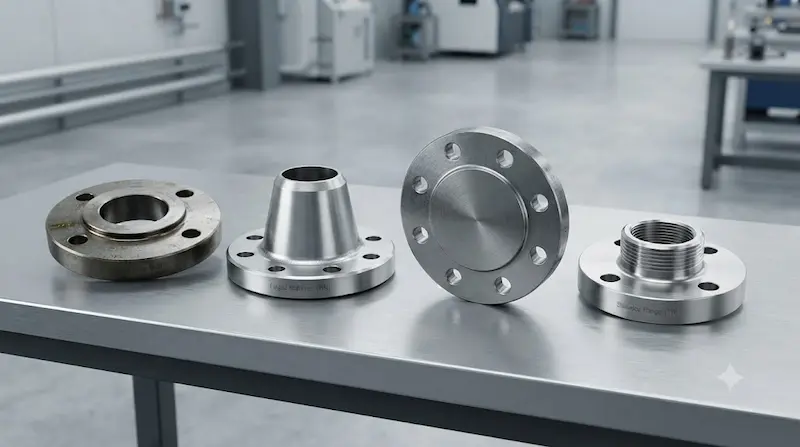

Phân loại mặt bích quốc tế phổ biến theo kiểu kết nối

• Mặt bích hàn cổ (Weld Neck Flange): Có phần cổ dài vuốt nhọn, được hàn đối đầu trực tiếp vào đường ống. Thiết kế này giúp triệt tiêu ứng suất tập trung, cực kỳ phù hợp cho các hệ thống áp suất và nhiệt độ cao.

• Mặt bích hàn trượt (Slip On Flange): Đường ống được luồn xuyên qua lỗ mặt bích rồi tiến hành hàn cả mặt trong và mặt ngoài. Loại này có cấu tạo đơn giản, dễ căn chỉnh khi thi công.

• Mặt bích ren (Threaded Flange): Kết nối với đường ống bằng hệ thống ren vặn mà không cần công đoạn hàn nhiệt, phù hợp cho các khu vực hạn chế nguồn lửa.

• Mặt bích mù (Blind Flange): Là một đĩa đặc không có lỗ khoét ở tâm, dùng để bịt kín điểm cuối của đường ống hoặc các nhánh chờ bảo trì.

• Lap Joint Flange: Thường đi kèm với vòng côn (Stub End), cho phép mặt bích xoay tự do quanh ống, thuận tiện cho việc xỏ lỗ bulông.

• Socket Weld Flange: Đường ống được đút vào hốc socket bên trong mặt bích và hàn một góc phía ngoài, thích hợp cho ống áp lực nhỏ.

Thông số mặt bích quốc tế cần kiểm tra

Khi tiến hành lựa chọn vật tư, kỹ sư không thể chỉ dựa vào thông số DN mà phải kiểm tra toàn diện danh mục thông số hình học sau:

1. Kích thước danh nghĩa: Quy cách DN (hệ mét) hoặc NPS (hệ inch).

2. Hệ tiêu chuẩn: ANSI, DIN, JIS, BS hoặc EN.

3. Cấp áp suất: Định mức PN hoặc Class.

4. Đường kính ngoài (Outer Diameter): Kích thước biên của vành bích.

5. Đường kính trong (Inner Diameter): Khớp với đường kính ngoài của ống.

6. Đường kính vòng tâm lỗ bulông (PCD): Khoảng cách tính từ tâm lỗ này sang tâm lỗ đối diện qua trục tâm.

7. Số lượng lỗ bulông: Số lỗ khoan trên vành bích.

8. Đường kính lỗ bulông: Kích thước lỗ để xỏ thanh ren/bulông.

9. Độ dày mặt bích (Thickness): Kích thước bề ngang chịu lực.

10. Kiểu mặt làm kín: Bề mặt phẳng (FF), mặt có gờ (RF) hoặc rãnh vòng (RTJ).

11. Vật liệu chế tạo: Thép carbon, inox 304, inox 316, hợp kim đồng...

12. Kiểu kết nối: Hàn cổ, hàn trượt, ren hay mù.

Ví dụ thực tế: Cùng là kích thước DN50, nhưng mặt bích theo tiêu chuẩn JIS 10K sẽ có đường kính ngoài, đường kính tâm lỗ bulông (PCD) và số lượng lỗ hoàn toàn khác biệt so với tiêu chuẩn DIN PN16 hay ANSI Class 150. Đó là lý do khi đặt hàng, bạn bắt buộc phải cung cấp đầy đủ thông tin: Tiêu chuẩn + DN + Cấp áp suất.

PN và Class có giống nhau không?

Một điểm dễ gây nhầm lẫn cho người mới vào nghề là đánh đồng các cấp định mức áp suất giữa các hệ tiêu chuẩn với nhau.

• PN (Pressure Nominal): Thuộc hệ tiêu chuẩn DIN/EN của châu Âu, biểu thị mức áp suất làm việc tối đa tính bằng bar ở nhiệt độ phòng.

• Class: Thuộc hệ tiêu chuẩn ANSI/ASME của Mỹ, biểu thị cấp áp suất tính theo đơn vị psi (như Class 150, Class 300), khả năng chịu áp của chúng thay đổi theo biên độ nhiệt độ vận hành.

Không nên hiểu đơn giản rằng quy đổi cứng nhắc kiểu PN16 tương đương hoàn toàn với Class 150 hay JIS 10K. Mặc dù trong một số bảng tra cứu tham chiếu, các mức áp suất này có thể tương đương nhau ở điều kiện nhiệt độ thường, nhưng về mặt thông số hình học cấu tạo (tâm lỗ, số lỗ bulông), chúng hoàn toàn khác nhau và không thể lắp lẫn cho nhau.

So sánh các tiêu chuẩn

Việc lựa chọn tiêu chuẩn mặt bích không phụ thuộc vào vị trí địa lý của nhà máy, mà phụ thuộc hoàn toàn vào hệ tiêu chuẩn kỹ thuật mà thiết bị, van công nghiệp hoặc đường ống hiện hữu đang sử dụng.

Mặt bích cùng DN có lắp được với nhau không?

Đây là câu hỏi cốt lõi quyết định sự thành bại của quá trình lắp đặt. Lấy ví dụ hai thiết bị cùng sở hữu quy cách DN100, tuy nhiên chúng hoàn toàn không chắc chắn lắp được với nhau nếu xuất phát từ hai hệ tiêu chuẩn khác nhau, bởi các yếu tố sau có thể bị lệch:

• Đường kính vòng tâm lỗ bulông (PCD) khác biệt.

• Số lượng lỗ khoan trên vành bích không trùng khớp (ví dụ 4 lỗ so với 8 lỗ).

• Đường kính thân lỗ bulông lớn nhỏ khác nhau.

• Tổng đường kính ngoài và độ dày bản bích không đồng bộ.

• Kiểu bề mặt làm kín (RF hay FF) không tương thích gây cấn gioăng.

Do đó, công thức vàng trong kỹ thuật là: Cùng DN KHÔNG ĐỒNG NGHĨA chắc chắn lắp được. Để kiểm tra khả năng tương thích, bắt buộc phải đối chiếu toàn diện bộ thông số gồm: Tiêu chuẩn, DN, cấp áp suất, PCD, số lượng lỗ, đường kính lỗ và kiểu mặt làm kín.

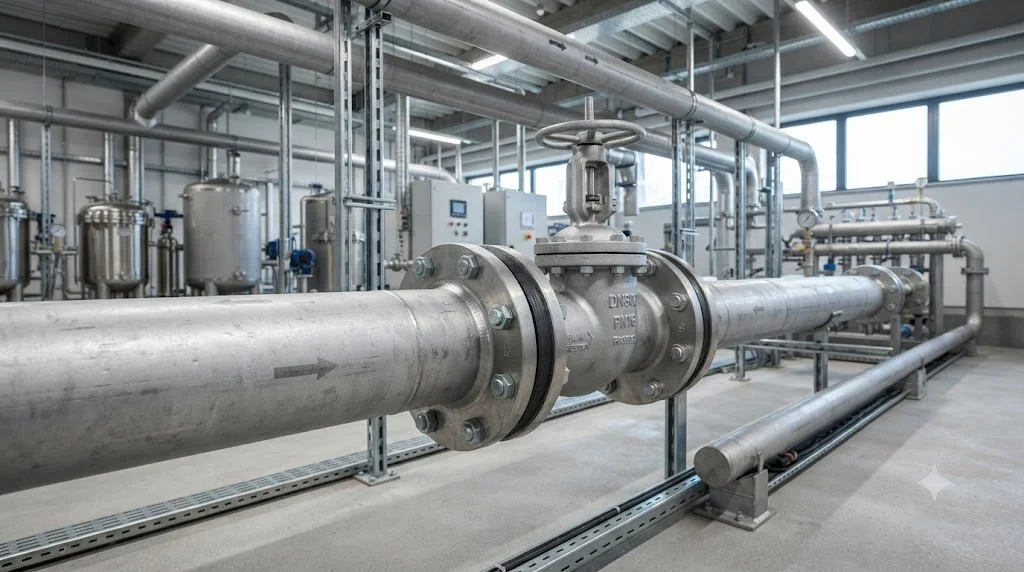

Mặt bích  được sử dụng ở đâu?

• Hệ thống cấp thoát nước đô thị: [chèn link: thiết bị đường ống cấp nước] Lắp đặt trên các tuyến ống truyền tải nước sạch, trạm bơm tăng áp và nhà máy xử lý nước thải.

• Hệ thống công nghiệp chế biến: Các nhà máy hóa chất, thực phẩm, dược phẩm và dệt nhuộm, nơi yêu cầu kết nối đường ống chịu áp lực và dễ tháo rời.

• Hệ thống Phòng cháy chữa cháy (PCCC): Liên kết các tuyến ống chính, cụm van điều khiển và máy bơm chữa cháy công suất lớn.

• Ngành dầu khí và năng lượng: Đường ống dẫn khí đốt, nhà máy lọc dầu, lò hơi và các thiết bị áp lực hoạt động trong điều kiện khắc nghiệt.

Những sai lầm thường gặp khi mua mặt bích

• Sai lầm 1: Chỉ cung cấp thông số DN khi mua hàng $\rightarrow$ Dẫn đến việc nhà cung cấp giao nhầm tiêu chuẩn, không thể đưa vào lắp đặt thực tế.

• Sai lầm 2: Tự ý quy đổi tương đương giữa PN và Class $\rightarrow$ Gây lệch tâm lỗ bulông hoặc không chịu được áp suất vận hành thực tế.

• Sai lầm 3: Chỉ đo đường kính ngoài của mặt bích $\rightarrow$ Bỏ qua thông số vòng tâm lỗ (PCD) và số lượng lỗ khiến bulông không thể xỏ qua.

• Sai lầm 4: Không kiểm tra kiểu mặt làm kín $\rightarrow$ Ghép nhầm mặt bích phằng (FF) với mặt bích có gờ (RF) dẫn đến tình trạng xì hở gioăng.

• Sai lầm 5: Bỏ qua yếu tố vật liệu cấu thành $\rightarrow$ Dùng mặt bích thép carbon cho đường ống hóa chất ăn mòn thay vì chọn inox 304 hoặc inox 316.

Cách chọn mặt bích  đúng tiêu chuẩn

1. Bước 1: Khảo sát thiết bị cần kết nối: Kiểm tra nhãn mác, thông số kỹ thuật của van, máy bơm hoặc đoạn ống hiện hữu.

2. Bước 2: Xác định chính xác hệ tiêu chuẩn: Làm rõ thiết bị đang dùng chuẩn ANSI, DIN hay JIS.

3. Bước 3: Xác định quy cách danh nghĩa: Nắm rõ thông số DN hoặc NPS của đường ống.

4. Bước 4: Xác định cấp áp suất làm việc: Tra cứu chỉ số PN, Class hoặc số K tương ứng.

5. Bước 5: Đo đạc thông số hình học đối chiếu: Kiểm tra đường kính ngoài, bề dày, số lượng lỗ và vòng tâm lỗ (PCD).

6. Bước 6: Lựa chọn kiểu mặt bích: Chọn loại hàn cổ, hàn trượt, ren hay mặt bích mù phù hợp vị trí lắp.

7. Bước 7: Chọn vật liệu: Đồng bộ vật liệu mặt bích với đường ống (thép, inox, nhựa...).

8. Bước 8: Chuẩn bị phụ kiện đi kèm: Chọn đúng chủng loại gioăng đệm và bộ bulông - đai ốc đồng bộ.

• Checklist tóm tắt trước khi đặt mua mặt bích :

  •  Đã xác định đúng hệ tiêu chuẩn (ANSI, DIN, JIS, EN)

  •  Thống nhất quy cách DN / NPS chính xác

  •  Xác định rõ cấp áp suất chịu tải (PN / Class / K)

  • Đo kiểm tra số lượng lỗ bulông thực tế

  •  Kiểm tra đường kính lỗ bulông và vòng tâm PCD

  •  Đối chiếu đường kính ngoài và độ dày mặt bích

  •  Kiểm tra kiểu mặt làm kín (RF, FF)

  • Xác định đúng vật liệu chế tạo (Thép, Inox 304/316)

  •  Lựa chọn đúng kiểu kết nối (Hàn cổ, hàn trượt, ren, mù)

  •  Đảm bảo tính tương thích tuyệt đối với thiết bị/van cần lắp

Câu hỏi thường gặp về mặt bích quốc tế

Mặt bích quốc tế là gì?

Đây là thuật ngữ chung chỉ các dòng mặt bích được sản xuất dựa trên các hệ thống tiêu chuẩn kỹ thuật phổ biến toàn cầu như ANSI/ASME, DIN, EN, JIS và BS.

Mặt bích DIN và ANSI có lắp chung được không?

Không nên mặc định là lắp chung được. Hai tiêu chuẩn này có thiết kế hình học về khoảng cách tâm lỗ (PCD) và số lượng lỗ bulông hoàn toàn khác nhau ở nhiều kích thước.

DN100 của các tiêu chuẩn có giống nhau không?

Không hoàn toàn giống nhau về mặt kích thước hình học cấu tạo ngoài. DN chỉ là kích thước danh nghĩa, còn kích thước thực tế của mặt bích phụ thuộc vào tiêu chuẩn và cấp áp suất quy định.

PN16 và Class 150 có giống nhau không?

Không thể xem là hoàn toàn tương đương trong mọi điều kiện. Mặc dù có mức chịu áp xấp xỉ ở nhiệt độ thường, chúng thuộc hai hệ tiêu chuẩn khác nhau và có thông số cơ khí không giống nhau.

Nên chọn mặt bích theo tiêu chuẩn nào?

Nên chọn theo đúng tiêu chuẩn mà hệ thống đường ống, van hoặc thiết bị hiện tại của bạn đang sử dụng, đồng thời kiểm tra kỹ DN, cấp áp suất và kích thước lỗ bulông.

Chọn đúng tiêu chuẩn là yếu tố quan trọng khi mua mặt bích

Tóm lại, mặt bích không phải là một tiêu chuẩn duy nhất mà là tập hợp của nhiều hệ quy chuẩn kỹ thuật độc lập trên thế giới. Khi tiến hành lựa chọn vật tư, tuyệt đối không được đánh đồng các sản phẩm chỉ vì chúng có chung kích thước danh nghĩa DN hay dựa trên mức giá rẻ. Một quy trình mua sắm chuẩn kỹ thuật đòi hỏi phải kiểm tra tuần tự từ tiêu chuẩn, DN, cấp áp suất, kích thước hình học, kiểu mặt làm kín cho đến vật liệu cấu thành.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về mặt bích quốc tế
