Tầm quan trọng của hệ thống van công nghiệp và các thiết bị đường ống trong vận hành nhà máy

Một hệ thống đường ống công nghiệp chưa bao giờ chỉ đơn thuần là sự tập hợp của những đoạn ống dẫn dài. Để vận chuyển và kiểm soát dòng chảy lưu chất một cách an toàn, mạng lưới kỹ thuật đòi hỏi sự góp mặt của hàng loạt linh kiện cơ khí quan trọng khác. Sự kết hợp đồng bộ giữa van công nghiệp và các thiết bị đường ống chính là chìa khóa quyết định sự ổn định của toàn bộ dây chuyền sản xuất.

Tuy nhiên, chỉ một sai lầm nhỏ trong khâu chọn lựa vật tư có thể dẫn đến những hậu quả nặng nề: rò rỉ hóa chất, tổn thất áp suất nghiêm trọng, hiện tượng búa nước phá hủy kết cấu, dòng chảy ngược gây hỏng hóc máy bơm, khó khăn trong công tác bảo trì định kỳ, hoặc thậm chí là nguy cơ mất an toàn lao động nghiêm trọng.

Vậy van công nghiệp và các thiết bị đường ống thực chất bao gồm những gì? Chức năng cốt lõi của từng loại là gì và làm thế nào để chọn lựa chính xác theo tiêu chuẩn kỹ thuật?

Vì sao van và thiết bị đường ống quyết định hiệu quả của hệ thống?

Hệ thống đường ống công nghiệp hoạt động giống như hệ tuần hoàn máu trong cơ thể, trong đó các đoạn ống đóng vai trò vận chuyển, còn các thiết bị kiểm soát đóng vai trò điều tiết nhịp đập. Nếu thiếu đi sự hỗ trợ của các cấu phần cơ khí chuyên dụng, dòng chảy sẽ hoàn toàn mất kiểm soát.

Một lựa chọn sai lầm về thông số kỹ thuật sẽ trực tiếp gây ra:

• Rò rỉ môi chất độc hại hoặc dễ cháy nổ ra môi trường ngoài.

• Tổn thất áp suất làm sụt giảm hiệu suất vận hành toàn tuyến.

• Hiện tượng dòng chảy ngược làm quay ngược và phá hỏng cánh bơm.

• Sóng xung kích búa nước làm nứt vỡ đường ống và các mối hàn.

• Gây cản trở lớn cho công tác bảo dưỡng, thay thế định kỳ.

• Rút ngắn tuổi thọ thiết bị và tiềm ẩn nguy cơ mất an toàn lao động.

Do đó, việc nắm vững cấu trúc, tính năng và cách lựa chọn van công nghiệp và các thiết bị đường ống là yêu cầu bắt buộc đối với mọi kỹ sư thiết kế và vận hành.

Van công nghiệp và các thiết bị đường ống là gì?

Van công nghiệp và các thiết bị đường ống là nhóm thiết bị được lắp đặt trên hệ thống đường ống nhằm kiểm soát, điều tiết, ngăn dòng chảy ngược, lọc tạp chất, kết nối, bảo vệ và hỗ trợ vận hành hệ thống. Tùy môi chất và điều kiện làm việc, hệ thống có thể sử dụng van bi, van bướm, van cổng, van cầu, van một chiều, van an toàn cùng các thiết bị như lọc Y, mặt bích, khớp nối và phụ kiện đường ống.

Về mặt phân định kỹ thuật:

• Ống: Đảm nhiệm chức năng dẫn truyền môi chất từ điểm này sang điểm khác.

• Van: Chịu trách nhiệm kiểm soát, đóng mở, điều tiết hoặc chặn dòng chảy.

• Thiết bị đường ống: Hỗ trợ lọc cặn, bảo vệ quá áp, hấp thụ rung động, kết nối đoạn ống hoặc đo lường trạng thái vận hành.

Nguyên lý hoạt động của hệ thống van và đường ống

Sự vận động của dòng lưu chất trong một hệ thống chuẩn tuân theo chu trình khép kín: Nguồn cấp $\rightarrow$ đường ống $\rightarrow$ van $\rightarrow$ thiết bị xử lý $\rightarrow$ đường ống $\rightarrow$ điểm sử dụng cuối cùng. Tại các nút giao thông của dòng chảy này, van đóng vai trò thực hiện các nhiệm vụ đóng hoàn toàn, mở thông thoáng, điều tiết lưu lượng, ngăn dòng chảy ngược chiều hoặc tự động xả áp bảo vệ đường ống khi có sự cố tăng áp đột ngột.

Bên cạnh đó, các thiết bị phụ trợ đóng vai trò bổ trợ không thể thiếu:

• Lọc sạch cặn bẩn để bảo vệ các thiết bị cơ khí tinh vi phía sau.

• Giảm thiểu rung động cơ học truyền từ máy bơm lên tuyến ống.

• Bù trừ sự giãn nở dài ngắn do biến động nhiệt độ môi chất.

• Liên kết kín khít các đoạn ống và van thành một thể thống nhất.

Không bao giờ có một chủng loại van duy nhất hay một thiết bị độc tôn có thể đáp ứng hoàn hảo cho mọi vị trí lắp đặt khác nhau trong cùng một hệ thống.

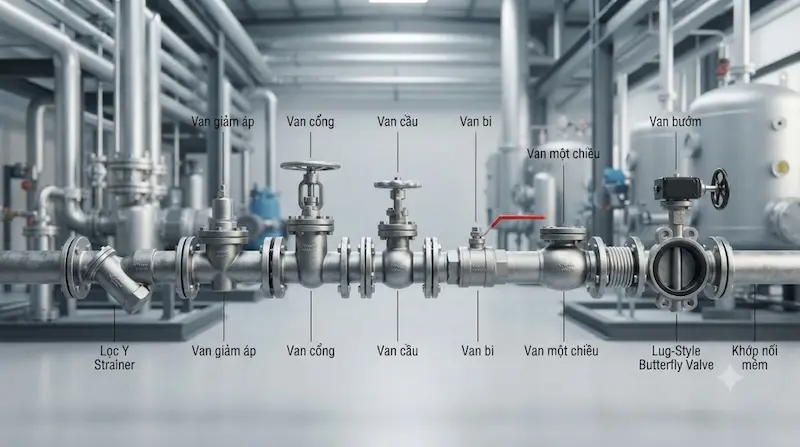

Các loại van công nghiệp phổ biến hiện nay

Việc phân loại van dựa trên hình dáng cấu trúc và phương thức tác động giúp kỹ sư dễ dàng định hình phương án thiết kế:

1. Van bi: Sở hữu phần đĩa van dạng viên bi khoét lỗ, nổi bật với khả năng đóng mở cực kỳ nhanh chóng ($90^\circ$), độ kín khít tuyệt đối và thường được ưu tiên cho các chế độ đóng/mở hoàn toàn.

2. Van bướm: Thiết kế đĩa van dạng cánh bướm xoay quanh trục, gọn nhẹ, trọng lượng tối ưu, cực kỳ phù hợp cho các đường ống kích thước lớn, linh hoạt giữa đóng mở hoặc điều tiết dòng.

3. Van cổng (Van cửa): Cho phép dòng lưu chất đi qua thẳng tắp với tổn thất áp suất cực thấp khi mở hoàn toàn, tuy nhiên không phải là lựa chọn tối ưu cho việc điều tiết lưu lượng liên tục.

4. Van cầu: Cấu trúc dòng chảy ziczac mang lại khả năng điều tiết lưu lượng dòng chảy cực kỳ chính xác và mượt mà, dù đi kèm mức tổn thất áp suất lớn hơn.

5. Van một chiều: Tự động vận hành dưới áp lực dòng chảy để ngăn chặn triệt để hiện tượng dòng chảy ngược, bảo vệ an toàn cho máy bơm.

6. Van an toàn: Thiết bị bảo vệ tối thượng, tự động xả lưu chất ra ngoài khi áp suất bên trong hệ thống vượt ngưỡng định mức an toàn.

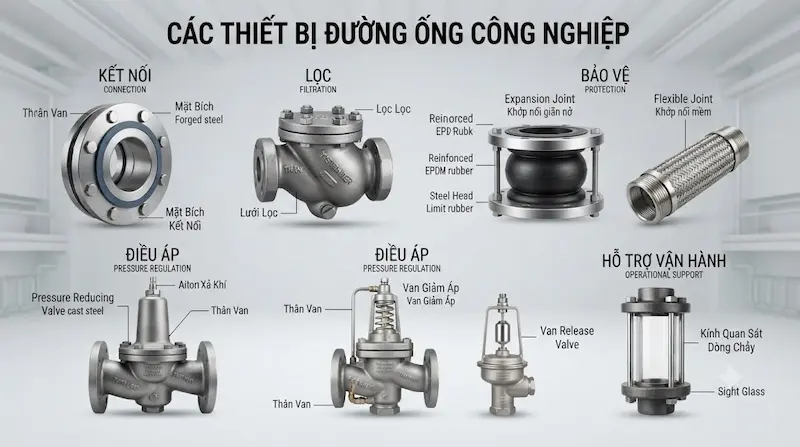

Các thiết bị đường ống phổ biến và chức năng

Hệ thống vận hành trơn tru nhờ sự đóng góp thầm lặng của các thiết bị phụ trợ chuyên dụng:

• Lọc Y: Giữ lại các tạp chất rắn lơ lửng trong dòng môi chất nhờ lưới lọc chữ Y, bảo vệ van và thiết bị đo không bị kẹt hay mài mòn.

• Mặt bích: [chèn link: danh mục mặt bích công nghiệp] Liên kết tháo lắp các thiết bị, van và đoạn ống với nhau thông qua hệ thống bulông và gioăng đệm kín khít.

• Khớp nối mềm: Hấp thụ triệt để các chấn động rung lắc từ máy bơm và bù trừ sự dịch chuyển do giãn nở nhiệt.

• Khớp nối nhanh: Hỗ trợ thao tác kết nối và tháo rời đường ống thủ công một cách nhanh chóng trong các dây chuyền chiết rót hoặc thực phẩm.

• Kính quan sát dòng chảy: Giúp kỹ thuật viên trực tiếp quan sát bằng mắt thường trạng thái đầy hay vơi của dòng lưu chất bên trong ống.

• Van xả khí: Tự động loại bỏ lượng khí bọt tích tụ trong đường ống cấp nước, ngăn ngừa hiện tượng khóa khí và bọt khí gây hại.

• Van giảm áp: Tự động hạ và duy trì áp suất dòng chảy ở hạ lưu luôn ổn định theo đúng yêu cầu thiết kế bất chấp biến động ở thượng lưu.

Phân loại van công nghiệp theo chức năng

Để dễ dàng tra cứu và đưa ra quyết định mua sắm, van công nghiệp được chia thành các nhóm chức năng chính:

• Nhóm van đóng/mở: Gồm van bi, van cổng và van bướm, chuyên dùng để cắt hoặc mở hoàn toàn dòng chảy.

• Nhóm van điều tiết: Gồm van cầu, van điều khiển điện/khí nén, chuyên dùng để kiểm soát lưu lượng và tỷ lệ dòng chảy.

• Nhóm van chống dòng chảy ngược: Gồm van một chiều lá lật, van một chiều wafer và van một chiều lò xo.

• Nhóm van bảo vệ hệ thống: Gồm van an toàn, van xả áp và van giảm áp.

Thông số kỹ thuật quan trọng khi chọn van và thiết bị đường ống

Khi mua sắm hoặc thiết kế, việc chỉ căn cứ vào quy cách danh nghĩa (DN) là một sai lầm chí mạng. Kỹ sư buộc phải kiểm soát đồng bộ các thông số cốt lõi sau:

1. Kích thước danh nghĩa (DN): Các mức thông dụng như DN15, DN25, DN50, DN100... Cần lưu ý đường kính danh nghĩa lớn hơn không có nghĩa là van tự động phù hợp hơn với lưu lượng thực tế.

2. Áp suất làm việc (Pressure Rating): Các định mức chịu áp như PN10, PN16, PN25 hoặc tiêu chuẩn Mỹ Class 150, Class 300.

3. Nhiệt độ vận hành: Yếu tố quyết định sự bền bỉ của vật liệu thân và gioăng, đặc biệt quan trọng trong hệ thống hơi nóng, dầu truyền nhiệt và khí nén.

4. Vật liệu chế tạo: Gang đúc, thép carbon, inox 304, inox 316, đồng thau hay nhựa kỹ thuật PVC/PPR.

5. Kiểu kết nối cơ khí: Kiểu nối ren, lắp bích, kẹp wafer, kẹp lug hoặc phương pháp hàn trực tiếp.

6. Đặc tính môi chất: Nước sạch, nước thải, hơi nóng, dầu mỏ, khí nén hay dung dịch hóa chất có tính ăn mòn mạnh.

Vì sao không thể chọn van chỉ dựa vào DN?

Một chiếc van có kích thước DN50 chưa chắc đã hoạt động tốt trên một đường ống DN50 nếu các thông số vật lý khác bị bỏ quên. Chẳng hạn, một đường ống nước sạch DN50 làm việc ở áp suất thấp sẽ đòi hỏi tiêu chuẩn vật liệu hoàn toàn khác biệt so với đường ống hóa chất ăn mòn đậm đặc DN50 chạy ở nhiệt độ cao.

Kích thước DN chỉ đóng vai trò xác định khẩu độ kết nối hình học, nhưng hoàn toàn không phản ánh khả năng chịu nhiệt, chịu áp lực hay tính tương thích hóa học của vật liệu. Do đó, việc phối hợp đồng bộ các thông số kỹ thuật là quy tắc bất di bất dịch trong kỹ thuật cơ điện.

So sánh van bi, van bướm và van cổng

Không có một cấu trúc van nào được xem là "tốt nhất" một cách tuyệt đối. Việc lựa chọn hoàn toàn phụ thuộc vào bài toán kinh tế và chức năng vận hành cụ thể tại vị trí lắp đặt.

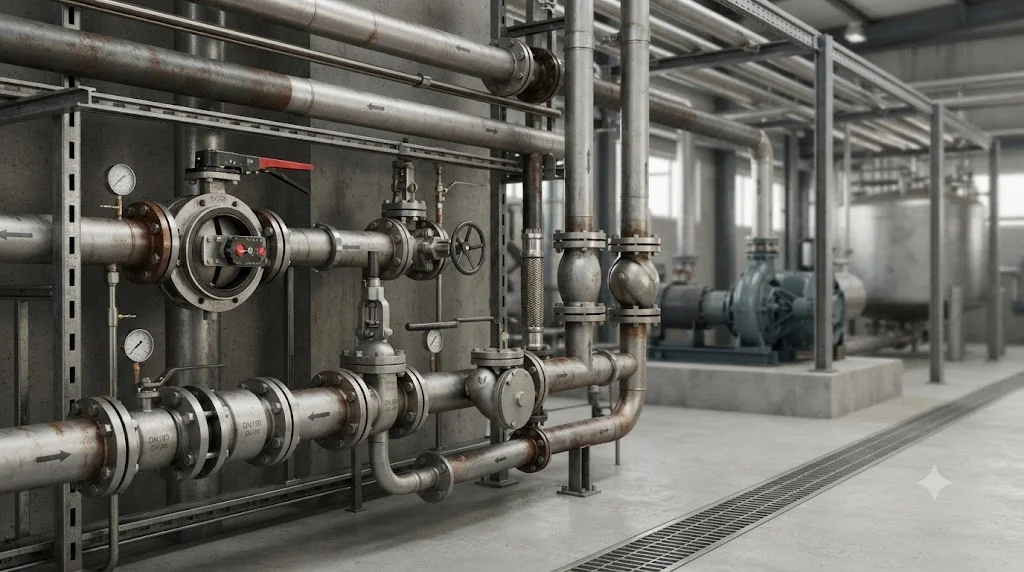

Van công nghiệp và thiết bị đường ống được ứng dụng ở đâu?

• Hệ thống cấp thoát nước: Sử dụng van bướm, van cổng, van một chiều và lọc Y để kiểm soát nguồn nước sạch và xử lý nước thải đô thị.

• Hệ thống phòng cháy chữa cháy (PCCC): Tần suất sử dụng van cổng, van bướm tín hiệu điện và van một chiều cực cao để đảm bảo nguồn nước chữa cháy luôn sẵn sàng.

• Hệ thống điều hòa không khí (HVAC): Ứng dụng van bướm, van bi điều khiển điện và khớp nối mềm để điều tiết nước lạnh trong các tòa nhà cao tầng.

• Hệ thống lò hơi và hơi công nghiệp: [chèn link: thiết bị đường ống hơi nóng] Sử dụng van cầu, van giảm áp, van an toàn chịu nhiệt độ và áp suất lớn.

• Ngành hóa chất và dầu khí: Đòi hỏi các dòng van làm từ vật liệu đặc biệt như inox 316 hoặc hợp kim chống ăn mòn để kiểm soát các dòng hóa chất độc hại.

Sai lầm thường gặp khi lựa chọn van và thiết bị đường ống

• Sai lầm 1: Chọn van chỉ căn cứ vào kích thước DN $\rightarrow$ Dẫn đến tình trạng nứt vỡ do không chịu được áp suất thực tế của hệ thống.

• Sai lầm 2: Bỏ qua bước kiểm tra tương thích môi chất $\rightarrow$ Làm cho gioăng làm kín bị mủn, hỏng chỉ sau một thời gian ngắn tiếp xúc hóa chất.

• Sai lầm 3: Không xét đến biên độ nhiệt độ làm việc $\rightarrow$ Cực kỳ nguy hiểm khi áp dụng cho hệ thống hơi nóng hoặc dầu truyền nhiệt độ cao.

• Sai lầm 4: Dùng van đóng/mở nhanh để điều tiết lưu lượng liên tục $\rightarrow$ Làm xói mòn đĩa van và làm giảm tuổi thọ thiết bị.

• Sai lầm 5: Sai lệch tiêu chuẩn kết nối mặt bích $\rightarrow$ Khiến tâm lỗ bulông không khớp, không thể siết kín khít đường ống.

• Sai lầm 6: Lắp ngược hướng dòng chảy của van một chiều $\rightarrow$ Vô hiệu hóa hoàn toàn chức năng bảo vệ hệ thống của thiết bị.

Checklist chọn van công nghiệp và thiết bị đường ống đúng chuẩn

1. Bước 1: Xác định chính xác môi chất: Nước, hơi nước, khí nén, dầu truyền nhiệt hay hóa chất đặc thù?

2. Bước 2: Xác định kích thước DN: Quy cách đường kính danh nghĩa của toàn tuyến ống.

3. Bước 3: Xác định cấp áp suất làm việc: Tra cứu áp suất tối đa, áp suất thử nghiệm và chỉ số PN/Class tương ứng.

4. Bước 4: Xác định giới hạn nhiệt độ: Khảo sát biên độ nhiệt độ tối thiểu và tối đa tại vị trí lắp đặt.

5. Bước 5: Lựa chọn vật liệu chế tạo: Thân van, đĩa van, trục và đặc biệt là chất liệu gioăng làm kín.

6. Bước 6: Chọn kiểu kết nối cơ khí: Nối ren, mặt bích tiêu chuẩn, kẹp wafer hay phương pháp hàn.

7. Bước 7: Xác định rõ chức năng: Van dùng để đóng mở, điều tiết, chống chảy ngược hay bảo vệ quá áp?

8. Bước 8: Đối chiếu tiêu chuẩn quốc tế: Đảm bảo sản phẩm tuân thủ các hệ tiêu chuẩn DIN, EN, JIS, ANSI/ASME hoặc API của dự án.

Câu hỏi thường gặp về van công nghiệp và thiết bị đường ống

van công nghiệp và các thiết bị đường ống là gì?

Đây là nhóm thiết bị cơ khí chuyên dụng dùng để đóng, mở, điều tiết, kiểm soát hoặc ngăn chặn dòng chảy của lưu chất bên trong hệ thống đường ống.

Có những loại van công nghiệp nào phổ biến?

Các dòng van thông dụng nhất trong các nhà máy gồm van bi, van bướm, van cổng, van cầu, van một chiều và van an toàn.

Chọn van công nghiệp cần quan tâm đến những yếu tố gì?

Cần đánh giá đồng bộ các yếu tố gồm kích thước DN, áp suất làm việc, nhiệt độ môi chất, chủng loại vật liệu, kiểu kết nối và chức năng vận hành cụ thể.

Van bi và van bướm loại nào tốt hơn?

Không có loại nào tốt nhất cho mọi trường hợp. Van bi tối ưu cho việc đóng mở nhanh và độ kín cao, trong khi van bướm gọn nhẹ và kinh tế hơn đối với các đường ống kích thước lớn.

Thiết bị đường ống bao gồm những gì?

Bao gồm các linh kiện hỗ trợ như lọc Y, mặt bích, khớp nối mềm, kính quan sát dòng chảy, van giảm áp và van xả khí nhằm đảm bảo hệ thống vận hành an toàn.

Chọn đúng van công nghiệp và các thiết bị đường ống để hệ thống vận hành ổn định

Hệ thống van công nghiệp và các thiết bị đường ống đòi hỏi sự đầu tư bài bản và chính xác đến từng chi tiết kỹ thuật nhỏ nhất. Van đóng vai trò kiểm soát nhịp đập dòng chảy, trong khi các thiết bị phụ trợ đảm nhiệm nhiệm vụ lọc, kết nối và bảo vệ toàn diện hệ thống. Việc tuyệt đối không lựa chọn thiết bị chỉ dựa trên kích thước DN mà phải đánh giá tổng hòa các yếu tố môi chất, áp suất, nhiệt độ, vật liệu và kiểu kết nối chính là nền tảng vững chắc giúp nhà máy vận hành bền bỉ, an toàn và tối ưu toàn diện chi phí dài hạn.
