Kích thước DN80 là gì? Quy đổi đường kính thực tế và ứng dụng chuẩn kỹ thuật

Khi nghiên cứu bản vẽ thiết kế hệ thống đường ống công nghiệp hoặc dân dụng, kỹ sư và thợ thi công rất thường xuyên bắt gặp các ký hiệu quy cách như DN50, DN65, , DN100. Tuy nhiên, nếu chỉ nhìn vào con số 80 và vội vã kết luận đường kính thực tế của ống hay thiết bị chính xác là 80 mm, bạn chắc chắn sẽ chọn sai vật tư khi mua sắm.

Quy cách đóng vai trò là kích thước danh nghĩa tiêu chuẩn, được ứng dụng cực kỳ rộng rãi trên các tuyến ống nhánh chính và phụ trợ. Việc hiểu đúng bản chất , đường kính ngoài thực tế, chuẩn kết nối mặt bích và các dòng van tương thích sẽ giúp bạn tính toán kỹ thuật chính xác, đảm bảo hệ thống vận hành kín khít, an toàn tuyệt đối.

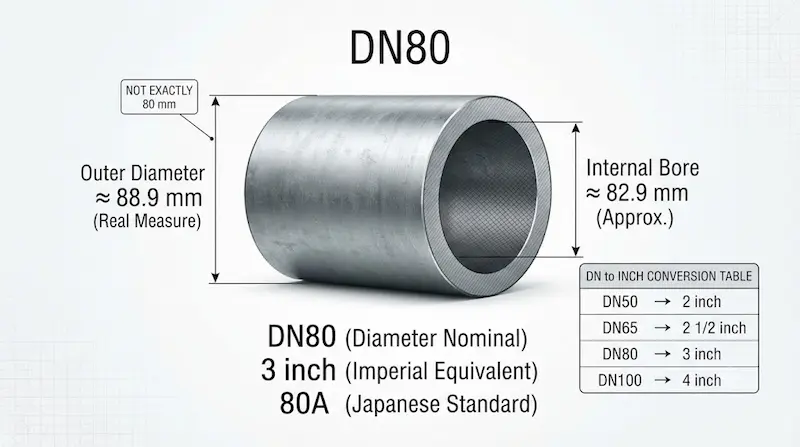

DN80 là gì?

là ký hiệu kích thước danh nghĩa (Nominal Diameter) dành cho đường ống và các phụ kiện van công nghiệp đi kèm. Trong quy chuẩn kỹ thuật quốc tế, quy cách này thường được quy đổi tương đương với kích thước 3 inch (hoặc gọi là 80A theo hệ tiêu chuẩn Nhật Bản JIS).

Cần khẳng định rõ ràng: ký hiệu hoàn toàn không đồng nghĩa với việc đường kính đo thực tế bên trong hay bên ngoài của thiết bị đúng bằng 80 mm. Con số 80 chỉ là định danh tiêu chuẩn. Đường kính ngoài thực tế (Outer Diameter - OD) cũng như đường kính trong (Inner Diameter - ID) sẽ biến đổi linh hoạt phụ thuộc vào tiêu chuẩn sản xuất (ASTM, BS, JIS, DIN) và độ dày thành ống (Schedule).

DN80 tương đương bao nhiêu inch?

Trong hệ thống đo lường kỹ thuật đường ống, được quy đổi danh nghĩa tương đương với 3 inch (ký hiệu 3"). Việc nắm rõ bảng quy đổi danh nghĩa giữa DN và inch giúp kỹ sư dễ dàng đọc bản vẽ thiết kế và tra cứu catalogue nhà sản xuất.

Cần lưu ý rằng bảng trên chỉ dùng để quy đổi giá trị danh nghĩa. Người sử dụng tuyệt đối không dùng giá trị inch này thực hiện phép nhân đại số thông thường để suy ra đường kính ngoài thực tế của đường ống.

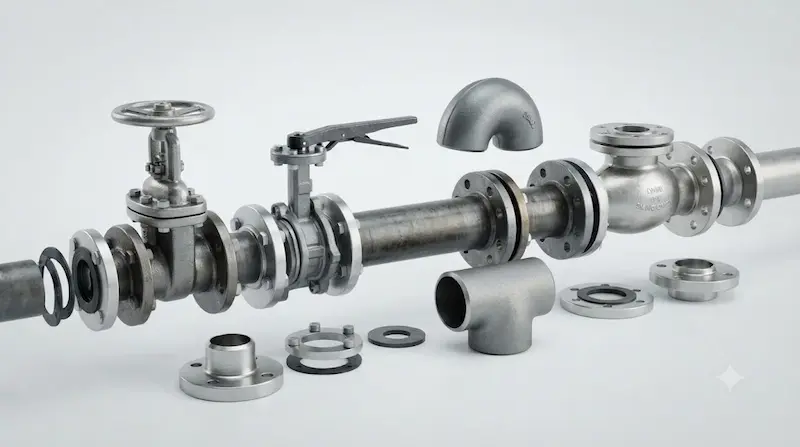

Kích thước thực tế bao nhiêu mm?

Để mua đúng vật tư , bạn cần phân biệt rõ 4 thông số kích thước cấu thành nên đường ống thực tế:

1. Kích thước danh nghĩa (Nominal Size): Ký hiệu là hoặc 3 inch.

2. Đường kính ngoài (Outer Diameter - OD): Xác định theo tiêu chuẩn sản xuất. Đối với hệ ống thép tiêu chuẩn 3 inch (ASTM A53/A106, BS 1387), đường kính ngoài thực tế cố định ở mức 88,9 mm.

3. Chiều dày thành ống (Wall Thickness - W.T): Phụ thuộc vào cấp chỉ số Schedule (SCH10, SCH40, SCH80, SCH160). Ống chịu áp suất càng cao thì thành ống càng dày.

4. Đường kính trong (Inner Diameter - ID): Tính theo công thức $\text{ID} = \text{OD} - (2 \times \text{W.T})$. Vì OD cố định là 88,9 mm, khi độ dày thành ống thay đổi theo Schedule thì đường kính trong sẽ thay đổi tương ứng chứ không cố định ở mức 80 mm.

Bảng kích thước ống theo tiêu chuẩn và Schedule

Chỉ số Schedule (SCH) quyết định khả năng chịu áp lực và trọng lượng của ống . Cùng một đường kính ngoài OD = 88,9 mm, các cấp độ dày Schedule sẽ đem lại các thông số lòng ống khác nhau:

Dựa vào bảng trên, có thể thấy nếu ống sản xuất theo tiêu chuẩn SCH40 thì đường kính trong thực tế là 77,92 mm; nhưng nếu nâng lên SCH80 để chịu áp lực cao thì đường kính trong giảm xuống còn 73,66 mm. Do đó, khi chọn mua phụ kiện nối, bạn cần nêu rõ chỉ số Schedule của đường ống hiện hữu.

DN80 dùng cho những loại van nào?

Nhờ kích thước trung bình linh hoạt, quy cách xuất hiện dày đặc trên các dòng van công nghiệp điều khiển và đóng ngắt dòng chảy:

• Van bi : Thiết kế đóng mở nhanh góc $90^\circ$, chịu áp lực tốt, phù hợp cho các tuyến ống dẫn chất lỏng, khí nén và hóa chất công nghiệp.

• Van bướm : Kết cấu cực kỳ gọn nhẹ, giá thành tối ưu, tiết kiệm không gian lắp đặt. Đây là dòng van phổ biến nhất trong các hệ thống cấp thoát nước, PCCC và hệ thống điều hòa không khí HVAC.

• Van cổng (Van cửa): Cho phép dòng lưu chất đi qua thẳng tắp mà không gây sụt áp. Van cổng  thường dùng cho mục đích đóng hoặc mở hoàn toàn trên các tuyến ống cấp nước chính.

• Van một chiều : Tự động ngăn chặn hiện tượng dòng chảy ngược bảo vệ máy bơm, có sẵn các thiết kế dạng lá lật (swing), dạng kẹp (wafer) hay dạng cối (lift).

• Van cầu : Chuyên dụng cho nhiệm vụ tiết lưu, điều tiết lưu lượng chính xác trong các đường ống hơi nóng (boiler), khí nén áp lực cao.

Mặt bích là gì? Chọn mặt bích như thế nào?

Mặt bích là phụ kiện cơ khí dạng đĩa dùng để kết nối ống với van hoặc thiết bị đo trên tuyến ống . Tuy nhiên, chỉ thông báo mua "mặt bích " là chưa đủ để các đơn vị cung ứng giao đúng sản phẩm. Bạn bắt buộc phải xác định thêm tiêu chuẩn kỹ thuật và cấp áp suất.

• Tiêu chuẩn mặt bích: JIS (Nhật Bản), ANSI/ASME (Mỹ), DIN/EN (Châu Âu), BS (Anh).

• Cấp áp lực chịu tải: PN10, PN16, PN25 (hệ DIN/BS) hoặc Class 150, Class 300 (hệ ANSI), 10K, 20K (hệ JIS).

Các thông số kích thước như đường kính ngoài mặt bích, tâm lỗ bulông (PCD), số lượng lỗ và độ dày bích sẽ khác biệt hoàn toàn giữa các tiêu chuẩn. [chèn link: danh mục mặt bích công nghiệp] Một mặt bích chuẩn JIS 10K tuyệt đối không thể vặn vừa tâm lỗ bulông của mặt bích chuẩn ANSI Class 150.

So sánh DN65, và DN100

Khi thiết kế đường ống, việc nâng từ DN65 lên  hoặc DN100 sẽ tăng đáng kể diện tích tiết diện ngang, giúp giảm vận tốc dòng chảy và tổn thất áp suất ma sát. Tuy nhiên, kỹ sư cần tính toán kỹ công suất máy bơm và chi phí vật tư để tránh lãng phí khi chọn đường ống quá cỡ.

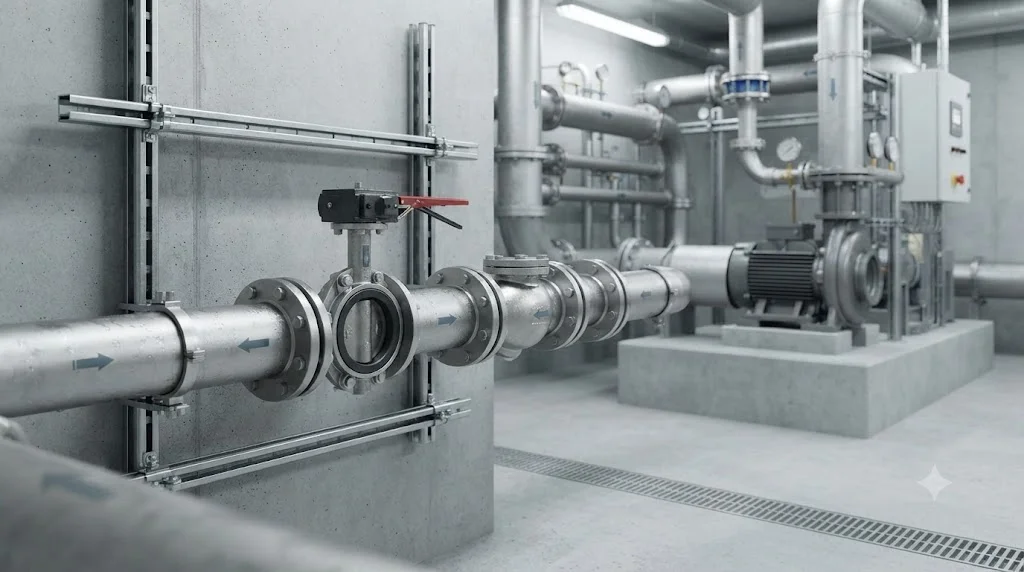

DN80 được sử dụng ở đâu?

• Hệ thống PCCC: Làm đường ống trục cấp nước chữa cháy, đường ống nhánh lắp van góc PCCC và trạm van báo động (Alarm Valve) .

• Hệ thống cấp thoát nước: Lắp đặt tại các trạm bơm nước sạch, đường ống xả thải công nghiệp, nhà máy xử lý nước tập trung.

• Hệ thống HVAC: Tuyến ống dẫn nước lạnh (Chilled Water) và nước giải nhiệt (Cooling Tower) trong các tòa nhà cao tầng.

• Ngành công nghiệp chế biến: Đường ống dẫn hóa chất, xăng dầu, khí gas, hơi nóng lò hơi trong các nhà máy sản xuất.

• Nông nghiệp công nghệ cao: Trạm bơm tưới tiêu diện tích lớn, tuyến dẫn nước chính cho trang trại.

Những sai lầm thường gặp khi chọn vật tư

• Sai lầm 1: Cho rằng  là đường kính ngoài đúng 80 mm $\rightarrow$ Mua sai quy cách ống, không thể đấu nối vào phụ kiện.

• Sai lầm 2: Mua van và bích nhưng lệch tiêu chuẩn $\rightarrow$ Kết quả là lệch tâm lỗ bulông, van bướm không thể kẹp chặt vào bích.

• Sai lầm 3: Không kiểm tra chỉ số Schedule của ống $\rightarrow$ Mua ống quá mỏng không chịu nổi áp suất làm việc hoặc ống quá dày làm sụt giảm lưu lượng thiết kế.

• Sai lầm 4: Nhầm lẫn giữa các tiêu chuẩn bích PN10 và PN16 $\rightarrow$ Dẫn đến tình trạng sai lệch độ dày bích và lực siết bulông không đảm bảo an toàn.

• Sai lầm 5: Chọn quy cách đường ống chỉ dựa vào cảm tính $\rightarrow$ Không tính toán vận tốc dòng chảy gây tổn thất áp suất nghiêm trọng trên toàn tuyến.

Cách chọn ống, van và phụ kiện đúng quy cách

1. Bước 1: Xác định chính xác kích thước danh nghĩa: Định hình hệ thống vận hành bắt buộc sử dụng chuẩn (3 inch).

2. Bước 2: Chọn hệ tiêu chuẩn kỹ thuật: Thống nhất toàn bộ hệ thống theo chuẩn ASTM (Mỹ), JIS (Nhật) hay DIN (Đức).

3. Bước 3: Lựa chọn vật liệu cấu thành: Chọn thép carbon, Inox 304/316, gang đúc hay nhựa UPVC/PPR tùy thuộc vào tính chất môi chất.

4. Bước 4: Kiểm tra thông số độ dày và cấp áp: Xác định chỉ số SCH cho ống và PN/Class cho van, mặt bích .

5. Bước 5: Kiểm tra dạng kết nối: Kết nối dán keo, nối ren, hàn buốt hay kẹp bích wafer.

6. Bước 6: Đối chiếu bản vẽ chi tiết: Rà soát lại thông số OD (88,9 mm), số lỗ bulông bích trước khi chốt đơn hàng.

• Checklist nhanh trước khi đặt hàng :

  •  Xác nhận chuẩn quy cách (3 inch)

  •  Đường kính ngoài OD đạt đúng 88,9 mm

  •  Thống nhất tiêu chuẩn (ANSI, JIS, DIN, BS)

  •  Đã chọn đúng vật liệu (Inox, Thép, Gang, Nhựa)

  •  Độ dày thành ống (SCH10, SCH40, SCH80) đạt yêu cầu

  •  Cấp áp lực van/bích (PN10, PN16, Class 150) đồng bộ

  •  Kiểu kết nối (Hàn, Ren, Mặt bích) tương thích

  •  Vật liệu tương thích hoàn toàn với môi chất (Nước, Hơi, Hóa chất)

Câu hỏi thường gặp về

DN80 bằng bao nhiêu inch?

Trong quy chuẩn kỹ thuật đường ống thông dụng, tương đương chính xác với 3 inch (3").

DN80 có phải đường kính 80 mm không?

Không. là kích thước danh nghĩa tiêu chuẩn. Đường kính ngoài thực tế của ống thường là 88,9 mm, còn đường kính trong sẽ thay đổi tùy theo độ dày thành ống.

Ống có đường kính ngoài bao nhiêu?

Theo các tiêu chuẩn sản xuất ống thép phổ biến (như ASTM A53, BS 1387), ống có đường kính ngoài thực tế (OD) cố định là 88,9 mm.

Van  có lắp vừa với mọi loại ống không?

Không hoàn toàn. Mặc dù cùng quy cách , nhưng van và ống phải đồng bộ về tiêu chuẩn kết nối (như tiêu chuẩn bích JIS, ANSI hay DIN) và cấp chịu áp suất mới có thể lắp đặt hoàn chỉnh.

Mặt bích  có dùng chung cho mọi tiêu chuẩn không?

Không thể dùng chung. Mặt bích sản xuất theo tiêu chuẩn JIS 10K sẽ có đường kính tâm lỗ, đường kính ngoài và số lượng lỗ bulông khác biệt so với bích tiêu chuẩn ANSI Class 150 hay DIN PN16.

DN80 không chỉ đơn giản là đường kính 80 mm

Hiểu rõ ký hiệu là bước khởi đầu quan trọng giúp bạn làm chủ thiết kế và thi công hệ thống đường ống an toàn. Hãy luôn ghi nhớ rằng  tương đương 3 inch với đường kính ngoài thực tế 88,9 mm, và đường kính trong sẽ phụ thuộc hoàn toàn vào cấp độ dày Schedule.
