Ống Lò Hơi: Giải Pháp Ống Thép Chịu Nhiệt, Chịu Áp Suất Cao Cho Hệ Thống Hơi Nóng Công Nghiệp

Trong kết cấu hạ tầng năng lượng và cơ điện công nghiệp, hệ thống truyền tải nhiệt luôn được ví như huyết mạch quyết định năng suất và độ an toàn của toàn bộ nhà máy. Khi vận hành ở dải nhiệt độ cực cao cùng áp suất động liên tục biến thiên, các dòng ống dẫn thông thường sẽ ngay lập tức bị nứt gãy, biến dạng dẻo hoặc rách mối hàn. Để giải quyết triệt để bài toán rủi ro này và bảo toàn năng lượng tối đa cho chu trình sản xuất, các kỹ sư luôn chỉ định một giải pháp vật tư đặc chủng: ống lò hơi.

Ống Lò Hơi Là Gì?

Đối với các nhà thầu cơ điện, kỹ sư thủy lực và bộ phận thu mua vật tư, việc định hình chuẩn xác khái niệm kỹ thuật của ống lò hơi là gì là mắt xích bắt buộc để tối ưu hóa khâu lựa chọn tiêu chuẩn vật liệu.

Ống lò hơi (hay còn được gọi là ống thép lò hơi) là loại ống thép chuyên dụng, được chế tạo đặc biệt thông qua quy trình luyện kim kiểm soát nghiêm ngặt để ứng dụng riêng cho hệ thống hơi nóng, sở hữu năng lực chịu tải nhiệt độ vượt trội và áp suất cực cao mà không bị suy giảm cơ tính hay biến dạng cấu trúc.

Khi tích hợp vào sơ đồ công nghệ, dòng ống chịu nhiệt lò hơi này gánh vác ba chức năng cốt lõi:

• Dẫn hơi nóng công suất lớn: Luân chuyển dòng hơi bảo hòa hoặc hơi quá nhiệt từ buồng đốt đến các thiết bị phụ tải.

• Dẫn nước áp lực cao: Chịu trách nhiệm tải dòng nước cấp áp lực lớn đi vào buồng gia nhiệt.

• Tối ưu hóa quá trình trao đổi nhiệt: Đóng vai trò là vách ngăn truyền nhiệt trực tiếp trong các giàn ống sinh hơi, ống vách của buồng lò.

Cấu Tạo Và Nguyên Lý Hoạt Động

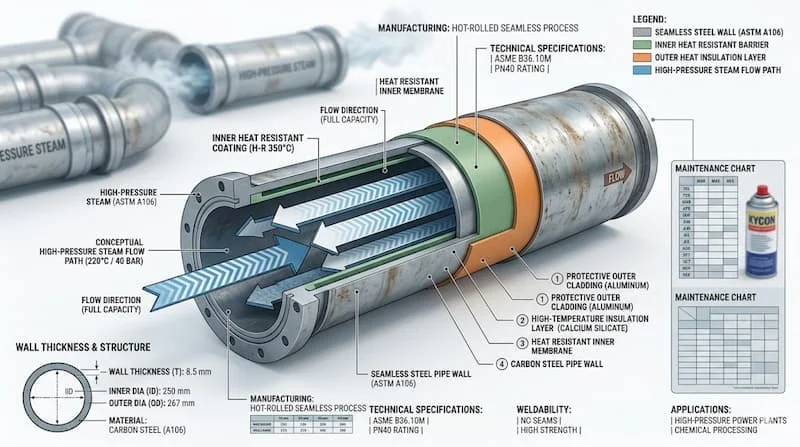

Để duy trì trạng thái vận hành ổn định trong môi trường khắc nghiệt, kết cấu của ống thép lò hơi phải đạt độ đồng nhất tuyệt đối về mặt cơ lý. Cấu tạo cơ bản của ống bao gồm: Thân ống thép chịu nhiệt được tinh luyện với hàm lượng cacbon và hợp kim tiêu chuẩn; Lớp bề mặt chống oxy hóa cao cấp ngăn chặn hiện tượng rỗ bề mặt do tiếp xúc với khí đốt; và cấu trúc bề mặt chịu áp lực cao cả mặt trong lẫn mặt ngoài.

Hơi nóng hoặc nước áp lực cao di chuyển qua lòng ống ➔ Ống hấp thụ nhiệt lượng từ buồng đốt ➔ Truyền nhiệt ổn định vào lưu chất ➔ Cấu trúc ống co giãn đồng nhất dưới áp lực tĩnh

Nguyên lý hoạt động của ống dựa trên sự cân bằng giữa khả năng truyền nhiệt và độ bền ứng suất kéo: Khi hơi nóng hoặc nước nóng di chuyển qua ống với vận tốc và áp lực lớn, thân ống sẽ liên tục hấp thụ nhiệt lượng từ môi trường bên ngoài để làm nóng hoặc duy trì trạng thái của lưu chất. Nhờ cấu trúc phân tử kim loại được liên kết chặt chẽ, ống có khả năng co giãn nhiệt tự nhiên, phân phối đều ứng suất lực tĩnh lên toàn bộ thành ống để truyền nhiệt ổn định mà không xảy ra hiện tượng mỏi vật liệu.

Tại sao vật liệu ống quyết định độ an toàn hệ thống lò hơi?

Trong công nghệ nhiệt điện và nồi hơi công nghiệp, vật liệu chế tạo ống chính là ranh giới giữa sự vận hành an toàn và thảm họa cháy nổ. Dưới tác động của nhiệt độ cận ngưỡng nóng chảy và áp suất tĩnh có thể lên tới hàng chục, hàng trăm bar, nếu vật liệu ống chứa nhiều tạp chất hoặc tỷ lệ cacbon không chuẩn, kim loại sẽ bị hiện tượng nứt vi mô nội bộ (Creep). Sự suy giảm cơ tính này diễn ra âm thầm, khi áp lực hơi tăng đột ngột sẽ lập tức thổi bay thành ống, gây ra các vụ nổ thứ cấp phá hủy toàn bộ phòng máy, đe dọa trực tiếp đến tính mạng của công nhân vận hành.

Các Loại Ống Lò Hơi Phổ Biến

Để tương thích hoàn hảo với từng phân khúc áp suất và tính chất hóa học của dòng ống hơi nóng, ngành luyện kim đã chuẩn hóa các dòng ống đặc chủng sau:

1. Ống thép đúc lò hơi (Seamless Boiler Tube)

Dòng ống được sản xuất bằng phương pháp đùn, kéo phôi thép đặc ở nhiệt độ cao, hoàn toàn không có mối hàn dọc thân ống. Nhờ kết cấu liền mạch đồng nhất, van đúc sở hữu năng lực chịu áp suất cao tuyệt đối và độ bền lớn, là chốt chặn không thể thay thế cho các vị trí ống sinh hơi trực tiếp chịu lửa.

2. Ống inox lò hơi (Stainless Steel Boiler Tube)

Được chế tạo từ các mác thép không gỉ như Inox 304H hoặc 316H (hàm lượng cacbon cao chuyên dụng cho nhiệt). Dòng ống này mang lại khả năng chống ăn mòn tốt trước các gốc axit có trong khí thải buồng đốt và chịu nhiệt cao mà không bị bong tróc vảy oxit.

3. Ống ASTM A106

Mác ống thép cacbon đúc kinh điển, phổ biến công nghiệp toàn cầu. Trong đó, tiêu chuẩn ASTM A106 Grade B hoặc C được chỉ định chuyên nghiệp cho các hệ thống đường ống hơi nóng áp lực cao và nhiệt độ chịu tải dưới 450 độ C.

4. Ống chịu nhiệt hợp kim (Alloy Steel Tube)

Được bổ sung thêm các nguyên tố hợp kim quý như Crom (Cr) và Molypden (Mo) với hàm lượng lớn (tiêu chuẩn ASTM A335 P11, P22, P91). Dòng ống đặc chủng này được thiết kế riêng để dùng cho nhiệt độ cực cao (vượt ngưỡng $550 độ C - 650 độ C) trong các nhà máy siêu nhiệt điện.

5. Ống hàn lò hơi (Welded Boiler Tube)

Sản xuất bằng phương pháp cuộn tấm thép rồi hàn dọc thân. Loại ống này có giá thành thấp hơn, độ chính xác về độ dày thành ống đồng đều, thường được ứng dụng ở các phân khu có áp suất thấp đến trung bình như đường dẫn nước ngưng tụ hoặc bộ sấy không khí.

Thông Số Kỹ Thuật Quan Trọng

Việc lựa chọn thông số hình học và cơ lý của ống phải dựa trên các bảng tra tiêu chuẩn quốc tế nghiêm ngặt để bảo đảm tính đồng bộ cơ khí:

• Đường kính danh định (DN) & Độ dày thành ống (SCH): Các mức độ dày từ SCH40, SCH80, SCH160 hoặc XS, XXS quyết định trực tiếp đến độ dày phôi và khả năng chịu tải áp lực.

• Áp suất làm việc & Nhiệt độ làm việc tối đa: Ngưỡng giới hạn biên an toàn mà ống được phép vận hành liên tục.

• Hệ thống tiêu chuẩn quy chiếu quốc tế:

  • ASTM / ASME: Tiêu chuẩn luyện kim và nồi hơi của Mỹ (Ví dụ: ASME SA106, SA213).

  • JIS: Tiêu chuẩn công nghiệp Nhật Bản (Ví dụ: JIS G3461).

  • DIN / EN: Tiêu chuẩn kỹ thuật của Đức và Châu Âu (Ví dụ: EN 10216).

Bảng thông số ống thép đúc lò hơi thông dụng (Tham khảo):

So Sánh Ống Thép Đúc Và Ống Hàn Lò Hơi

Sự phân định ranh giới ứng dụng giữa ống đúc liền mạch và ống hàn dọc là bài toán tối ưu hóa chi phí đầu tư kỹ thuật cốt lõi:

Lời khuyên định hướng hệ thống:

• Khi nào bắt buộc dùng ống thép đúc? Bạn bắt buộc phải chỉ định ống thép đúc cho tất cả các phân khu tiếp xúc trực tiếp với ngọn lửa buồng đốt, các giàn ống sinh hơi trong lòng lò và các trục ống dẫn hơi nóng chính từ bầu lò ra phân xưởng. Tại các vị trí này, ứng suất nhiệt và ứng suất áp lực là cực đại, việc sử dụng ống hàn sẽ đối mặt với rủi ro rách mối hàn do sự co giãn nhiệt không đồng đều giữa phôi tấm và kim loại bù mối hàn.

Vì Sao Ống Lò Hơi Phải Chịu Nhiệt Và Áp Suất Cao?

Vận hành một hệ thống hơi nước nóng đồng nghĩa với việc bạn đang kiểm soát một nguồn năng lượng khổng lồ ẩn chứa sức phá hủy cực lớn. Khi nước chuyển trạng thái thành hơi, thể tích sẽ giãn nở gấp hơn 1600 lần, tạo ra một áp lực thủy động khổng lồ liên tục nén vào thành ống dẫn.

Bên cạnh đó, nhiệt độ dòng hơi thường duy trì từ vài trăm độ C trở lên, gây ra hiện tượng giãn nở nhiệt kim loại mạnh mẽ. Nếu vật liệu chế tạo không đạt các tiêu chuẩn cơ lý đặc chủng, thành ống sẽ nhanh chóng bị biến mỏng, mất đi độ đàn hồi và dẫn đến hàng loạt hậu quả nghiêm trọng:

• Hiện tượng nứt và rò rỉ hơi: Làm thất thoát lượng nhiệt năng cực lớn, làm sụt giảm áp suất vận hành của toàn nhà máy.

• Hiện tượng nổ vỡ hệ thống đột ngột: Áp lực hơi nóng thoát ra ngoài với vận tốc âm thanh sẽ xé toạc các công trình xung quanh, phá hủy toàn bộ hệ thống boiler công nghiệp, gây thiệt hại nghiêm trọng về tài sản và con người.

Chính vì vậy, vai trò của các tiêu chuẩn vật liệu như ASTM hay ASME không chỉ đơn thuần là các thông số trên giấy tờ, mà là quy chuẩn sống còn đảm bảo ống thép có đủ độ dẻo dai, độ dày và khả năng kháng mỏi nhiệt để giữ cho toàn bộ hệ thống luôn nằm trong tầm kiểm soát an toàn.

Ống Lò Hơi Được Dùng Ở Đâu?

Sở hữu đặc tính chịu tải nhiệt - áp đỉnh cao, dòng ống thép đặc chủng này là xương sống của các ngành công nghiệp năng lượng:

• Nhà máy nhiệt điện & Hệ thống boiler công nghiệp: Cấu thành nên các giàn ống vách lò, bộ hâm nước, bộ quá nhiệt của các lò hơi công suất hàng trăm tấn hơi/giờ.

• Nhà máy chế biến Thực phẩm, Bia, Dệt may: Luân chuyển dòng hơi nóng bão hòa đi phục vụ các công đoạn tiệt trùng, hấp, sấy, nhuộm vải thành phẩm.

• Nhà máy Hóa chất & Hệ thống HVAC trung tâm: Truyền tải năng lượng nhiệt trong các tháp chưng cất, hệ thống trao đổi nhiệt tuần hoàn.

Giải mã kỹ thuật: Lý do mỗi ngành công nghiệp cần một tiêu chuẩn ống khác nhau là do đặc tính hóa học của lưu chất. Nhà máy nhiệt điện cần ống thép hợp kim chịu áp và nhiệt siêu cao (500 độ C); trong khi nhà máy thực phẩm hay hóa chất lại ưu tiên tiêu chuẩn ống inox chịu nhiệt để ngăn chặn hiện tượng ăn mòn hóa học và bảo đảm độ tinh khiết, sạch sẽ tuyệt đối cho dòng sản phẩm.

Sai Lầm Thường Gặp Khi Chọn Ống Lò Hơi

• Dùng ống thép đen dân dụng thông thường cho hệ thống hơi nóng: Ống thép hàn thông thường (như ống dẫn nước) hoàn toàn không có khả năng chịu mỏi nhiệt. Khi đưa vào lò hơi, ống sẽ bị giòn hóa và nổ vỡ chỉ sau một thời gian ngắn.

• Chọn sai tiêu chuẩn và độ dày SCH: Sử dụng ống SCH40 cho hệ thống yêu cầu tiêu chuẩn SCH80 chịu áp lực cao, khiến thành ống quá mỏng so với biên độ an toàn, dễ bị biến dạng phồng ống dưới áp lực hơi.

• Bỏ qua thông số nhiệt độ làm việc đỉnh: Chọn mác thép chỉ chịu được tối đa 300 độ C lắp đặt cho vị trí hơi quá nhiệt lên tới $450 độ C, dẫn đến hiện tượng thép bị dẻo hóa, mất hoàn toàn khả năng chịu lực.

Cách Chọn Ống Lò Hơi Phù Hợp

Để tối ưu hóa chi phí đầu tư và loại bỏ hoàn toàn các rủi ro vận hành, quy trình thẩm định vật tư cần bám sát bảng checklist tiêu chuẩn sau:

• Bước 1: Khảo sát áp suất vận hành cực đại: Xác định áp suất đỉnh để lựa chọn độ dày thành ống (SCH80, SCH160...) và loại ống (ống đúc hay ống hàn).

• Bước 2: Xác định nhiệt độ làm việc cao nhất: Lựa chọn mác thép phù hợp (Thép cacbon A106 cho nhiệt trung bình; Thép hợp kim A335 cho nhiệt siêu cao).

• Bước 3: Đánh giá môi trường ăn mòn: Kiểm tra lưu chất có chứa hóa chất hay tính axit không để quyết định nâng cấp lên ống inox chịu nhiệt.

• Bước 4: Đối chiếu tiêu chuẩn quy chuẩn hệ thống: Đảm bảo chứng chỉ phôi thép trùng khớp với tiêu chuẩn thiết kế của lò hơi (ASME, JIS, DIN).

• Bước 5: Lựa chọn nhà cung ứng có CO/CQ rõ ràng: Yêu cầu cung cấp đầy đủ giấy tờ chứng nhận nguồn gốc và kết quả thử nghiệm áp lực thủy tĩnh từ nhà máy.

Khuyến nghị: Để triệt tiêu hoàn toàn nguy cơ rủi ro kỹ thuật gây mất an toàn cho nhà xưởng, hãy liên hệ ngay với đội ngũ kỹ sư chuyên trách của chúng tôi để được hỗ trợ tính toán và chọn đúng tiêu chuẩn ống lò hơi phù hợp nhất.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Quy trình thi công và duy trì độ bền cơ học cho hệ thống ống chịu nhiệt đòi hỏi tính kỷ luật và kỹ thuật chuyên sâu cao:

1. Kiểm tra nghiêm ngặt chất lượng mối hàn: 100% các mối hàn kết nối ống lò hơi phải được thực hiện bởi các thợ hàn áp lực có chứng chỉ hợp chuẩn, và bắt buộc phải trải qua quy trình kiểm tra không phá hủy như siêu âm (UT) hoặc chụp X-ray để loại bỏ hoàn toàn các khuyết tật rỗ khí bên trong.

2. Thiết kế hệ thống bù co giãn nhiệt: Do ống hoạt động ở nhiệt độ cao, chiều dài ống sẽ bị kéo giãn liên tục. Bắt buộc phải lắp đặt các khớp giãn nở nhiệt (khớp co giãn inox) hoặc các đoạn ống uốn chữ U (Lyre) để triệt tiêu ứng suất kéo dọc trục, ngăn ngừa nứt gãy cổ ống.

3. Vệ sinh cặn bám và kiểm tra ăn mòn định kỳ: Nguồn nước cấp lò hơi dù được xử lý vẫn có thể để lại lớp cặn vôi canxi bám trong lòng ống. Lớp cặn này đóng vai trò như một lớp cách nhiệt, khiến ống không thể truyền nhiệt vào nước, dẫn đến tình trạng quá nhiệt cục bộ tại thành ống gây phù nổ ống. Cần súc rửa hóa chất định kỳ và dùng thiết bị siêu âm đo độ dày thành ống sau mỗi 6 - 12 tháng vận hành để chủ động thay thế các đoạn ống có dấu hiệu rạn nứt hoặc bị mỏng đi nghiêm trọng.

Câu Hỏi Thường Gặp (FAQ)

Ống lò hơi chuyên dụng tiêu chuẩn thông thường chịu được bao nhiêu độ C?

Tùy thuộc vào mác thép chế tạo. Dòng ống thép đúc cacbon ASTM A106 thông dụng chịu được nhiệt độ làm việc liên tục an toàn lên tới 425 độ C - 450 độ C. Trong khi đó, các dòng ống thép hợp kim cao cấp chịu nhiệt như ASTM A335 P91 có thể vận hành ổn định ở dải nhiệt độ siêu cao vượt ngưỡng 600 độ C mà không bị phá hủy cơ tính.

Mác ống thép đúc ASTM A106 có dùng cho hệ thống lò hơi được không?

Hoàn toàn xuất sắc. ASTM A106 (đặc biệt là Grade B) là mác ống thép đúc chịu nhiệt công nghiệp tiêu chuẩn và phổ biến nhất thế giới hiện nay chuyên dùng để thi công các đường ống hơi nóng áp lực cao, trục dẫn hơi chính của hệ thống Boiler công nghiệp nhờ khả năng chịu ứng suất kéo dẻo dai và chịu nhiệt cực tốt.

Tôi nên ưu tiên chọn ống inox hay ống thép đúc cho hệ thống dẫn hơi nóng?

Nếu hệ thống dẫn hơi của bạn là hơi bão hòa thông thường phục vụ sản xuất công nghiệp, ống thép đúc cacbon (như A106) là lựa chọn tối ưu nhất về mặt kinh tế và kỹ thuật. Bạn chỉ nên chuyển sang sử dụng ống inox chịu nhiệt khi hệ thống phục vụ cho nhà máy thực phẩm, dược phẩm vi sinh (yêu cầu độ sạch vô trùng tuyệt đối, không được có bụi rỉ sét) hoặc đường ống đi qua khu vực có hóa chất ăn mòn cao.

Hệ thống đường ống dẫn hơi nóng công nghiệp có bắt buộc phải bọc lớp bảo ôn không?

Bắt buộc 100%. Việc bọc lớp cách nhiệt bảo ôn (như bông khoáng Rockwool, bông thủy tinh kết hợp vỏ nhôm bảo vệ) cho ống hơi nóng đảm nhận hai nhiệm vụ tối quan trọng: Thứ nhất là ngăn chặn hiện tượng thất thoát nhiệt năng ra môi trường, giúp tiết kiệm hàng tấn nhiên liệu đốt cho lò hơi; Thứ hai là bảo đảm an toàn lao động, ngăn ngừa tuyệt đối tai nạn bỏng nhiệt cho công nhân khi di chuyển làm việc trong nhà xưởng.

Chu kỳ bao lâu thì hệ thống ống thép lò hơi công nghiệp cần được siêu âm kiểm định một lần?

Theo quy chuẩn an toàn thiết bị áp lực, toàn bộ hệ thống ống chịu nhiệt lò hơi cần được kiểm tra mắt thường hàng ngày và tiến hành bảo dưỡng, siêu âm đo độ dày thành ống tổng thể 12 tháng một lần. Quy trình này giúp chủ động phát hiện sớm các vị trí ống bị mài mòn, phồng rộp hoặc rỗ bề mặt do cặn bám, từ đó đưa ra phương án thay thế kịp thời trước khi xảy ra sự cố mất an toàn.

Chọn Đúng Ống Lò Hơi Giúp Hệ Thống Hoạt Động An Toàn

Sự đầu tư bài bản và thấu hiểu sâu sắc về các tiêu chuẩn vật lý - luyện kim của hệ thống ống lò hơi chính là nền tảng cốt lõi giúp các doanh nghiệp bảo vệ khối tài sản hạ tầng nhà xưởng quý giá, triệt tiêu hoàn toàn các nguy cơ tai nạn cháy nổ thiết bị áp lực và tối ưu hóa từng đơn vị nhiệt năng phục vụ sản xuất. Lựa chọn một dòng ống chịu nhiệt chuẩn thông số SCH, đúng mác thép hợp chuẩn ASME/ASTM sẽ mang lại sự an tâm tuyệt đối và hiệu quả kinh tế bền vững trọn đời cho công trình của bạn.
