SS Y Type Strainer: Cẩm Nang Chuyên Sâu Về Lựa Chọn, Vận Hành và Tối Ưu Hệ Thống Lọc Công Nghiệp

Trong thế giới của các hệ thống đường ống công nghiệp, từ các nhà máy sản xuất bia, dược phẩm cho đến các hệ thống HVAC, nồi hơi (boiler) áp suất cao, "kẻ thù" lớn nhất của sự ổn định thường không nằm ở những sự cố quá lớn, mà đến từ những tạp chất nhỏ bé. Một hạt cát, một mẩu rỉ sét từ đường ống cũ, hay một mảnh vụn kim loại nhỏ thoát ra từ quá trình gia công hoàn toàn có thể trở thành thảm họa nếu chúng lọt vào cánh bơm, kẹt trong van điều khiển hoặc làm sai lệch kết quả của đồng hồ đo lưu lượng. Đó chính là lý do tại sao SS Y Type Strainer (bộ lọc chữ Y inox) không chỉ là một phụ kiện, mà là một thành phần sống còn để bảo vệ toàn bộ hệ thống.

Việc vận hành một hệ thống mà không có giải pháp lọc cặn hiệu quả chẳng khác nào bạn lái xe trên đường mà không có bộ lọc dầu hay bộ lọc gió. Chỉ sau một thời gian ngắn, hiệu suất sẽ giảm sút và các thiết bị đắt tiền sẽ bị xuống cấp nghiêm trọng. Bài viết này sẽ đi sâu vào mọi khía cạnh của SS Y Type Strainer, từ cấu tạo, nguyên lý vận hành cho đến những bí quyết kỹ thuật giúp bạn tối ưu hóa hệ thống của mình.

SS Y Type Strainer Là Gì? Định Nghĩa và Bản Chất Kỹ Thuật

SS Y Type Strainer là tên gọi chuyên ngành của thiết bị lọc dạng chữ Y được chế tạo từ thép không gỉ (Stainless Steel). Trong cấu trúc hệ thống đường ống, đây là thiết bị lọc thô có nhiệm vụ tách các hạt cặn rắn, rác thải hoặc tạp chất ra khỏi lưu chất như nước, hơi nóng, khí nén, dầu hoặc hóa chất.

Thiết kế hình chữ Y không phải là ngẫu nhiên. Đây là sự kết hợp hoàn hảo giữa tính thẩm mỹ và công năng kỹ thuật. Góc nghiêng của thân chữ Y giúp dòng lưu chất đi vào và đổi hướng một cách mượt mà, giúp giảm thiểu tối đa sự sụt giảm áp suất (pressure drop) – một yếu tố cực kỳ quan trọng trong các hệ thống đòi hỏi lưu lượng ổn định.

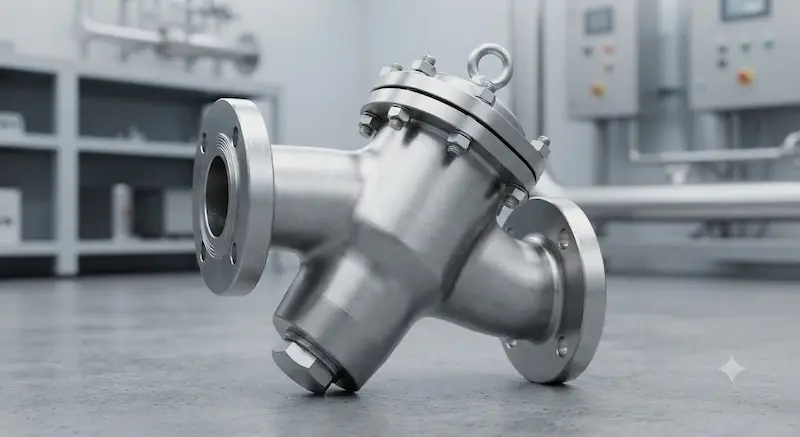

Cấu tạo chi tiết:

• Thân bộ lọc (Body): Được đúc hoặc hàn từ Inox 304/316, đây là bộ phận chịu áp lực chính, đảm bảo sự an toàn cho toàn hệ thống.

• Lưới lọc (Mesh/Screen): Đây là "bộ não" của thiết bị. Lưới lọc được đục lỗ hoặc dệt từ dây thép không gỉ với độ mịn khác nhau (Mesh).

• Nắp lọc (Cover/Cap): Được bắt vít hoặc gắn bích vào thân, cho phép dễ dàng tháo rời để bảo trì lưới lọc.

• Gioăng làm kín (Gasket): Thường sử dụng vật liệu PTFE hoặc thép không gỉ để đảm bảo độ kín khít tuyệt đối ngay cả ở nhiệt độ cao.

• Nút xả cặn (Drain Plug): Một chi tiết nhỏ nhưng vô cùng hữu ích, cho phép xả bỏ cặn lắng mà không cần tháo toàn bộ nắp bộ lọc, tiết kiệm thời gian vận hành.

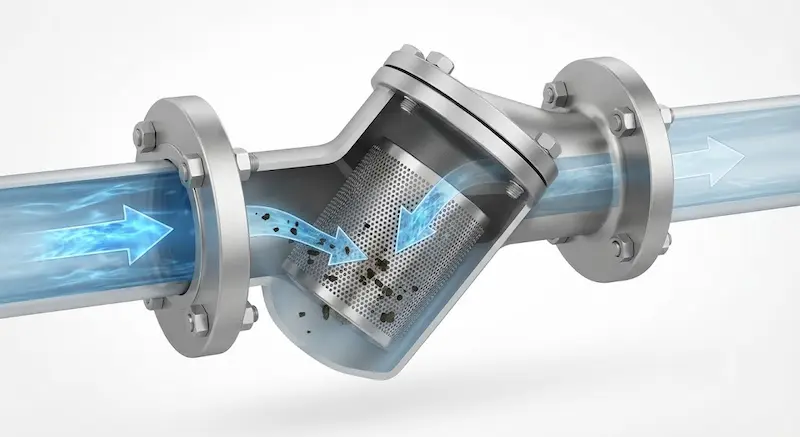

Nguyên Lý Vận Hành: Khoa Học Đằng Sau Sự Hiệu Quả

Nguyên lý làm việc của SS Y Type Strainer dựa trên cơ chế lọc cơ học đơn giản nhưng cực kỳ tin cậy. Dòng lưu chất chảy từ đầu vào của bộ lọc, đi thẳng vào bầu lọc phía dưới (phần "chữ Y"). Tại đây, vận tốc dòng chảy giảm xuống đáng kể khi đi vào khoảng trống rộng hơn.

Các hạt tạp chất có kích thước lớn hơn kích thước mắt lưới (Mesh) sẽ bị giữ lại bên trong lòng lưới. Phần chất lỏng sạch sẽ tiếp tục đi qua lưới và thoát ra ở đầu ra của bộ lọc.

Một điểm mà các kỹ sư cần lưu ý là hiện tượng tắc nghẽn dần dần. Khi lưới lọc càng bị phủ kín bởi cặn, khoảng trống cho dòng chảy đi qua sẽ giảm dần. Điều này gây ra sự chênh lệch áp suất đáng kể giữa đầu vào và đầu ra. Một hệ thống vận hành chuyên nghiệp luôn yêu cầu phải có đồng hồ đo áp suất (Pressure Gauge) gắn trước và sau bộ lọc để theo dõi mức chênh áp này. Khi chênh áp vượt mức quy định (ví dụ 0.5 bar hoặc 1 bar tùy loại), đó là lúc bộ lọc cần được vệ sinh.

Phân Loại SS Y Type Strainer: Lựa Chọn Đúng Cho Hệ Thống

Việc phân loại bộ lọc Y không chỉ dừng lại ở tên gọi mà cần dựa trên sự tương thích với lưu chất và môi trường làm việc:

Theo Vật Liệu

• Inox 304 (SS304): Lựa chọn "quốc dân" cho hầu hết các hệ thống nước sạch, thực phẩm tiêu chuẩn, không gian không quá khắc nghiệt.

• Inox 316/316L (SS316): Chứa thêm hàm lượng Molybdenum, mang lại khả năng chống ăn mòn hóa học và chịu nhiệt vượt trội. Đây là lựa chọn bắt buộc trong môi trường nước biển, hóa chất hoặc thực phẩm có tính axit.

Theo Kiểu Kết Nối

• Ren (Threaded): Sử dụng ren tiêu chuẩn NPT hoặc BSP, cực kỳ tiện lợi cho các hệ thống đường ống nhỏ, áp suất trung bình.

• Mặt bích (Flanged): Sử dụng các tiêu chuẩn bích quốc tế như DIN (Đức), ANSI (Mỹ), JIS (Nhật) hoặc BS (Anh). Đây là chuẩn mực cho các đường ống công nghiệp chịu áp lực cao.

• Hàn (Welded/Socket Weld): Dùng trong các hệ thống đòi hỏi độ kín tuyệt đối, không có bất kỳ rò rỉ nào, phổ biến trong hệ thống dẫn hơi nóng hoặc hóa chất độc hại.

Theo Độ Mịn (Mesh)

Độ mịn của lưới lọc được đo bằng số lỗ trên mỗi inch vuông (Mesh).

• Mesh thấp (20 - 40): Dùng để lọc thô, loại bỏ cặn lớn, rác vụn.

• Mesh cao (80 - 200): Dùng cho các ứng dụng đòi hỏi độ sạch cao như lọc tinh cho hệ thống dầu hoặc nước tinh khiết.

Tại Sao Phải Là Inox? Ưu Điểm Vượt Trội

Tại sao không phải là gang hay đồng? Trong các hệ thống công nghiệp hiện đại, Inox (thép không gỉ) được ưu tiên tuyệt đối cho các bộ lọc chữ Y vì:

1. Khả năng chịu nhiệt: Inox có thể vận hành ổn định trong môi trường hơi nóng lên tới 400°C hoặc hơn, điều mà các vật liệu nhựa hoặc hợp kim kém chất lượng không thể thực hiện.

2. Tính trơ hóa học: Inox không phản ứng với hầu hết các loại dung môi, axit loãng hoặc dung dịch kiềm, bảo vệ lưu chất khỏi bị nhiễm tạp chất kim loại nặng.

3. Độ bền vĩnh cửu: Tuổi thọ của bộ lọc chữ y inox bằng inox thường cao gấp 3-4 lần các loại lọc bằng gang hoặc thép cacbon thông thường.

4. Tính thẩm mỹ và vệ sinh: Bề mặt sáng bóng của inox không chỉ tạo vẻ chuyên nghiệp cho nhà máy mà còn tuân thủ các quy định khắt khe về vệ sinh an toàn thực phẩm.

So Sánh bộ lọc chữ y inox Với Các Loại Lọc Khác

Trong kỹ thuật cơ khí, không có thiết bị nào là "vạn năng". Dưới đây là bảng so sánh giúp bạn định hình khi nào cần dùng lọc Y và khi nào cần dùng lọc khác:

Lời khuyên: Nếu hệ thống của bạn có không gian lắp đặt hạn chế và không đòi hỏi lưu lượng cực lớn, bộ lọc chữ y inox luôn là lựa chọn tối ưu nhất.

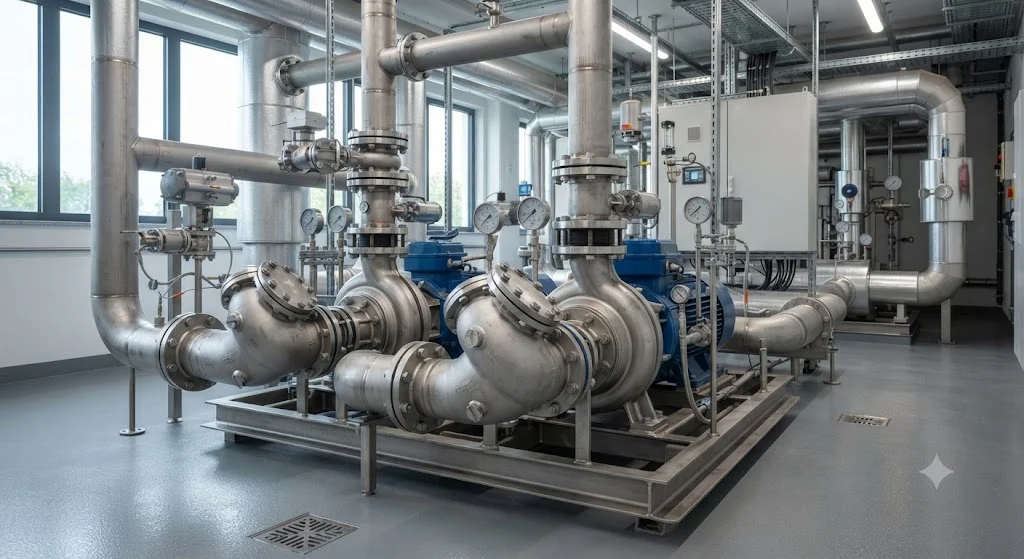

Hướng Dẫn Lắp Đặt và Vận Hành Chuyên Nghiệp

Lắp đặt bộ lọc Y trông có vẻ dễ dàng, nhưng thực tế có nhiều "bí mật" kỹ thuật:

Quy trình lắp đặt chuẩn:

1. Hướng dòng chảy: Luôn luôn lắp đặt theo hướng mũi tên ghi trên thân van. Nếu lắp ngược, bộ lọc sẽ biến thành một nút thắt, khiến hệ thống bị sụt áp đột ngột.

2. Hướng cốc lọc:

   • Với ống nằm ngang: Cốc lọc phải hướng xuống dưới để trọng lực giúp cặn bẩn lắng đọng vào đó.

   • Với ống đứng: Phải đảm bảo dòng chảy đi từ trên xuống dưới.

3. Khoảng trống bảo trì: Hãy chắc chắn có đủ khoảng trống phía dưới hoặc phía trước nắp bộ lọc để kỹ thuật viên có thể mở nắp và rút lưới lọc ra. Nếu lắp quá sát tường, bạn sẽ phải tháo toàn bộ đoạn ống chỉ để vệ sinh lưới, cực kỳ tốn kém!

4. Cách ly: Luôn lắp đặt các van chặn (gate valve hoặc ball valve) ở cả đầu vào và đầu ra của bộ lọc. Điều này cho phép bạn cách ly bộ lọc để vệ sinh mà không cần dừng toàn bộ hệ thống.

Giải Quyết Các Sai Lầm Thường Gặp (Troubleshooting)

Nhiều doanh nghiệp phải thay mới bộ lọc sau một năm vận hành chỉ vì những sai lầm ngớ ngẩn:

• Mesh lưới quá nhỏ: Người vận hành muốn lọc thật sạch nên chọn mesh 200 cho toàn hệ thống cấp nước. Kết quả: áp suất tụt mạnh, máy bơm phải chạy quá tải và cháy động cơ.

• Không xả áp: Khi vệ sinh lưới lọc, nếu không xả áp suất trong đường ống trước, bạn sẽ gặp nguy hiểm khi mở nắp.

• Sử dụng gioăng không đúng: Dùng gioăng cao su trong hệ thống hơi nóng, kết quả là gioăng bị nung chảy và gây rò rỉ. Luôn kiểm tra nhiệt độ và vật liệu làm kín.

• Bỏ qua lưới lọc: Sau khi tháo lưới để vệ sinh, nhiều người quên lắp lại, khiến tạp chất tràn vào làm hỏng các thiết bị đắt tiền bên sau.

Hướng Dẫn Lựa Chọn Sản Phẩm Phù Hợp (Checklist)

Để không mất tiền oan, hãy kiểm tra danh sách này trước khi ký đơn hàng:

• Loại lưu chất: Nước, hơi, khí, hay hóa chất?

• Thông số DN: Kích thước đường ống chính xác?

• Áp suất: PN16, PN25 hay ANSI 300? (Tuyệt đối không chọn PN thấp hơn áp suất vận hành).

• Độ mịn (Mesh): Lọc thô hay lọc tinh? (Thường dùng 40-60 mesh cho nước cấp).

• Vật liệu thân: SS304 hay SS316?

• Tiêu chuẩn mặt bích: Có khớp với bích hiện tại của hệ thống không?

• Vị trí lắp: Có đủ không gian thao tác không?

Câu Hỏi Thường Gặp (FAQ) Chuyên Gia Giải Đáp

Câu hỏi: SS Y Type Strainer có thực sự cần thiết nếu hệ thống đã có bộ lọc ở nguồn?

Trả lời: Có. Bạn không biết được đường ống cũ có bị rỉ sét hay bị oxy hóa từ bên trong hay không. Bộ lọc Y giống như một lớp bảo hiểm cuối cùng ngay sát thiết bị nhạy cảm.

Câu hỏi: Bao lâu thì nên vệ sinh lưới lọc một lần?

Trả lời: Không có công thức cố định. Hãy theo dõi chênh lệch áp suất. Nếu đồng hồ đo chênh áp báo quá 0.5 bar, đó là lúc cần dừng lại để vệ sinh. Với hệ thống mới, nên kiểm tra sau 1 tuần vận hành đầu tiên, sau đó giãn cách dần ra.

Câu hỏi: Nếu bộ lọc Y gây giảm áp suất đáng kể, làm sao khắc phục?

Trả lời: Có 2 cách: Một là vệ sinh lưới lọc (nếu lưới bị bẩn). Hai là do bạn chọn bộ lọc có kích thước nhỏ hơn đường ống hoặc chọn mesh quá mịn. Hãy cân nhắc đổi sang bộ lọc có tiết diện lớn hơn.

Câu hỏi: Có thể lắp bộ lọc Y ở vị trí bất kỳ không?

Trả lời: Bạn có thể xoay cốc lọc sang ngang nếu điều kiện không gian ép buộc, nhưng hãy nhớ rằng cặn bẩn sẽ khó lắng xuống đáy hơn và việc vệ sinh sẽ khó khăn hơn. Luôn ưu tiên lắp cốc lọc hướng xuống dưới.

Kết luận: Đầu Tư Vào Sự Bền Bỉ

SS Y Type Strainer tuy là một thiết bị nhỏ, nhưng tầm quan trọng của nó trong các hệ thống công nghiệp là không thể bàn cãi. Đó không chỉ là thiết bị lọc, mà là sự đảm bảo rằng máy bơm của bạn không bị cháy, van điều khiển của bạn không bị kẹt, và đồng hồ đo của bạn luôn đưa ra những con số chuẩn xác.

Đầu tư vào một bộ lọc Y chất lượng bằng thép không gỉ là bài toán kinh tế thông minh. Chi phí bạn bỏ ra để mua một bộ lọc SS304 hoặc SS316 chỉ bằng một phần rất nhỏ so với chi phí phải bỏ ra để sửa chữa một chiếc bơm cao áp hoặc thay thế một cụm van điều khiển bị hỏng.
