Van 3 4 Inch: Giải Pháp Điều Tiết Lưu Lượng Tối Ưu Cho Mọi Hệ Thống Đường Ống

Trong kết cấu hạ tầng cơ điện, cấp thoát nước và các mạng lưới lưu chất công nghiệp, việc kiểm soát áp lực và lưu lượng luôn đòi hỏi những thiết bị có độ chính xác cao. Một sai lệch nhỏ trong việc điều phối dòng chảy cũng có thể dẫn đến hiện tượng sụt áp, búa nước hoặc nghiêm trọng hơn là phá hủy toàn bộ đường ống. Để giải quyết bài toán cân bằng giữa hiệu suất vận hành và không gian lắp đặt, các kỹ sư thường chỉ định một dòng thiết bị kinh điển: van 3/4 inch.

Van 3 4 Inch Là Gì?

Đối với các nhà thầu cơ điện, thợ kỹ thuật và bộ phận thu mua vật tư, việc hiểu rõ bản chất kỹ thuật của van 3/4 inch là gì là bước đi đầu tiên để tối ưu hóa chi phí và đảm bảo tính đồng bộ cho công trình.

Van 3 4 inch là loại van chặn chuyên dụng có kích thước cổng kết nối tiêu chuẩn là 3/4 inch, tương đương định danh van DN20 trong quy ước đường ống quốc tế. Thiết bị này được tích hợp vào hệ thống nhằm thực hiện các chức năng cốt lõi: đóng mở dòng lưu chất dứt khoát, điều tiết lưu lượng dòng chảy theo tỷ lệ yêu cầu và hỗ trợ kiểm soát áp suất nội khu ổn định.

Với kích thước hình học tầm trung, thiết bị này đóng vai trò như một chốt chặn đa năng, xử lý linh hoạt cả môi trường chất lỏng (nước, hóa chất) lẫn chất khí (khí nén, hơi nóng) mà không làm suy giảm áp suất động của toàn hệ thống.

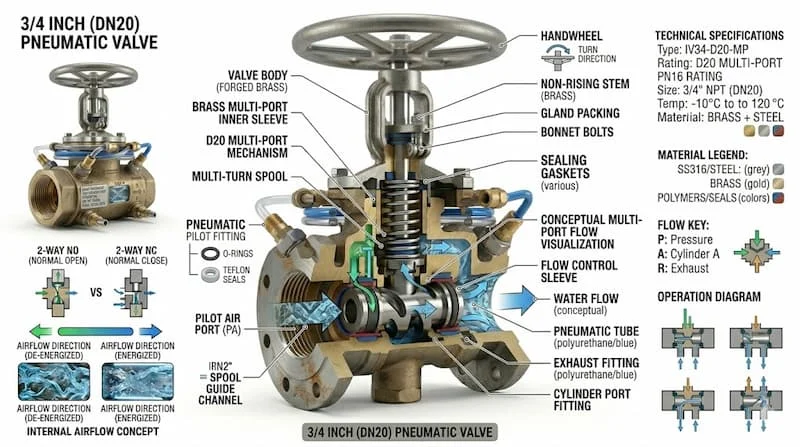

Cấu Tạo Và Nguyên Lý Hoạt Động

Để duy trì trạng thái vận hành ổn định trước áp lực cơ học liên tục, cấu trúc của dòng van nước 3/4 inch được thiết kế tinh gọn nhưng cực kỳ chắc chắn, bao gồm 4 thành phần nền tảng:

• Thân van: Phần khung chịu lực chính, đúc từ các vật liệu mác cao để bảo vệ chi tiết nội bộ.

• Bộ phận điều khiển (Tay gạt hoặc tay quay): Bộ phận tiếp nhận lực cơ học từ người dùng hoặc bộ truyền động để đóng mở van.

• Cơ cấu chặn (Bi van hoặc đĩa van): Chi tiết trực tiếp cắt ngang hoặc khơi thông dòng lưu chất.

• Gioăng làm kín: Thường làm từ vật liệu dẻo chống ăn mòn như PTFE, EPDM giúp ngăn chặn tình trạng rò rỉ.

Xoay tay gạt/tay quay một góc chỉ định ➔ Trục van truyền động xuống bi van/đĩa van ➔ Chi tiết chặn xoay góc hoặc nâng hạ ➔ Dòng lưu chất được thông suốt (Mở) hoặc cách ly hoàn toàn (Đóng)

Nguyên lý hoạt động của van dựa trên cơ chế truyền động cơ khí thuần túy: Khi người vận hành tác động lực xoay vào tay van, trục truyền động sẽ dịch chuyển bi van hoặc đĩa van. Ở trạng thái mở, lòng sinh khí của bi van hoặc đĩa van sẽ nằm song song với hướng đường ống, cho phép chất lưu đi qua tối đa. Ngược lại, khi xoay tay van về vị trí đóng, đĩa van hoặc bề mặt nhẵn của bi van sẽ xoay góc 90 độ hoặc hạ chặt xuống bệ đỡ, chặn đứng hoàn toàn dòng chảy.

Tại sao cấu tạo van quyết định độ kín và tuổi thọ?

Trong môi trường thủy lực, cấu tạo và độ chính xác khi gia công bệ van chính là yếu tố sống còn của thiết bị. Khi van ở trạng thái đóng, nếu phần gioăng làm kín không ôm sát vào bi van hoặc đĩa van, áp lực dòng chảy sẽ tạo ra các khe hở vi mô, gây rò rỉ lưu chất. Lâu ngày, hiện tượng mài mòn thủy động do dòng rò sỉ sẽ xói mòn thành van, làm biến dạng đĩa van và phá hủy hoàn toàn thiết bị. Một kết cấu van có gioăng đệm cao cấp và bi van mài bóng cơ khí chính xác không chỉ đảm bảo độ kín khít tuyệt đối mà còn giảm thiểu ma sát, giúp van vận hành nhẹ nhàng và kéo dài tuổi thọ lên tới hàng chục năm.

Các Loại Van 3 4 Inch Phổ Biến

Để tương thích hoàn hảo với từng tính chất môi trường và cơ chế vận hành khác nhau, dòng valve 3/4 inch được phát triển với nhiều biến thể công nghệ cao:

1. Van bi 3/4 inch (Ball Valve)

Đây là dòng van quốc dân nhờ ưu điểm đóng mở nhanh chỉ bằng một thao tác gạt 90 độ. Cấu trúc bi van khoét lỗ giúp dòng chảy đi qua không bị tổn hao áp suất, mang lại năng lực kín tốt và độ bền cơ học vượt trội trong môi trường dân dụng lẫn công nghiệp.

2. Van cổng 3/4 inch (Gate Valve)

Chuyên dụng cho các hệ thống đường ống thẳng tầm xa. Khi mở hoàn toàn, đĩa van được nâng lên cách ly hoàn toàn khỏi lòng ống, giúp tối ưu lưu lượng lớn và ít cản dòng, triệt tiêu hiện tượng sụt áp dòng chảy.

3. Van một chiều 3/4 inch (Check Valve)

Vận hành tự động dựa trên áp lực của dòng lưu chất, có nhiệm vụ tối quan trọng là chống chảy ngược, bảo vệ các thiết bị đắt tiền phía sau như máy bơm, đồng hồ đo nước khỏi hiện tượng va đập thủy lực.

4. Van bướm 3/4 inch (Butterfly Valve)

Mặc dù kích thước DN20 của van bướm ít phổ biến hơn các cỡ lớn, nhưng ở phân khúc chuyên dụng, chúng rất được ưa chuộng nhờ thiết kế cực kỳ nhẹ và tiết kiệm diện tích lắp đặt cho các hộp kỹ thuật chật hẹp.

5. Van điện từ 3/4 inch (Solenoid Valve)

Dòng van tích hợp cuộn coil điện từ cho phép điều khiển tự động từ xa thông qua tín hiệu PLC hoặc công tắc hẹn giờ, đáp ứng hoàn hảo cho các mạch vòng tự động hóa, tưới tiêu thông minh.

Thông Số Kỹ Thuật Quan Trọng

Việc lựa chọn thông số hình học và cơ lý của van phải dựa trên các quy chuẩn kỹ thuật đồng bộ để đảm bảo an toàn vận hành:

• Kích thước tiêu chuẩn: Định danh van 3/4 inch = van DN20 (Đường kính ngoài ống tương đương khoảng 27mm).

• Áp suất làm việc (PN): Ngưỡng áp lực tĩnh tối đa van chịu được (Ví dụ: PN10, PN16, PN25).

• Nhiệt độ làm việc: Giới hạn nhiệt độ tối đa của lưu chất

• Kiểu kết nối:

  • Van ren 3/4: Thuận tiện, tháo lắp nhanh, phổ biến cho đường ống vừa và nhỏ.

  • Mặt bích: Dùng cho hệ thống yêu cầu độ kiên cố cao, chịu rung lắc tốt.

• Vật liệu chế tạo: Đồng (Brass), Inox (Stainless Steel 304/316), Nhựa (PVC/PPR).

Bảng thông số kỹ thuật van 3 4 inch phổ biến theo ứng dụng:

So Sánh Van Đồng, Inox Và Nhựa 3/4 Inch

Vật liệu chế tạo chính là yếu tố quyết định đến cả chi phí đầu tư lẫn độ bền vận hành của hệ thống đường ống:

Hướng dẫn lựa chọn vật liệu tối ưu:

• Khi nào nên chọn van đồng? Dùng cho hệ thống cấp nước sinh hoạt, đường ống nước nóng năng lượng mặt trời gia đình và tòa nhà.

• Khi nào bắt buộc chọn van inox? Chỉ định cho các nhà mác hóa chất, thực phẩm, môi trường nước biển hoặc hệ thống hơi nóng có tính xâm thực cao.

• Khi nào nên chọn van nhựa? Phù hợp cho mạng lưới tưới tiêu nông nghiệp, hệ thống nuôi trồng thủy sản hoặc đường dẫn nước thải sinh hoạt thông thường.

Vì Sao Van 3 4 Inch Được Dùng Phổ Biến?

Trong cấu trúc hình học của ngành ống, van DN20 được xem là kích thước "vàng" bởi khả năng cân bằng công năng hoàn hảo:

• Kích thước trung gian lý tưởng: Kích thước 3/4 inch hoàn toàn phù hợp cho các nhánh phân phối lưu chất từ trục ống chính ra các thiết bị đầu cuối. Nó không quá nhỏ gây nghẽn dòng như phi 21 (DN15), nhưng cũng không quá lớn gây lãng phí vật tư như phi 34 (DN25).

• Tính thích ứng linh hoạt cao: Phù hợp hoàn hảo cho cả mạng lưới dân dụng (vòi sen, máy giặt, bồn nước) lẫn các cụm máy công nghiệp (đường cấp khí nén cho máy CNC, đường xả đáy lò hơi phụ).

• Hệ sinh thái linh kiện phong phú: Nhờ lượng tiêu thụ khổng lồ, tất cả các nhà sản xuất van trên thế giới đều tập trung phát triển đầy đủ các chủng loại mác van cho cỡ ren 3/4, giúp người dùng dễ dàng mua mới, thay thế và bảo trì với chi phí cực kỳ tiết kiệm.

Van 3 4 Inch Được Dùng Ở Đâu?

Sở hữu khả năng tương thích cao, dòng van ren 3/4 xuất hiện trong mọi phân khu từ đời sống đến sản xuất:

• Hệ thống cấp nước và nước nóng trung tâm: Điều phối dòng nước sinh hoạt trong các tòa nhà cao tầng, biệt thự, căn hộ.

• Hệ thống khí nén và HVAC: Làm van chặn tại các đầu ra của máy nén khí, hoặc lắp trên các đường ống tuần hoàn của hệ thống điều hòa trung tâm Chiller.

• Tưới tiêu nông nghiệp công nghệ cao: Tích hợp cùng van điện từ để đóng mở tự động cho các giàn phun sương, tưới nhỏ giọt nhà kính.

• Nhà máy sản xuất công nghiệp: Nằm trong cụm đường ống dẫn phôi lỏng, hóa chất nhẹ, hoặc hệ thống làm mát máy móc tự động.

Sai Lầm Thường Gặp Khi Chọn Van 3 4 Inch

• Chọn sai mác vật liệu cấu thành: Dùng van nhựa cho đường ống nước nóng hoặc dùng van đồng thau thông thường cho hóa chất axit, khiến thân van bị phân hủy, rách gioăng và gây rò rỉ nghiêm trọng.

• Không kiểm tra áp suất làm việc thực tế của mạng lưới: Lắp đặt dòng van chịu áp thấp (PN10) vào hệ thống bơm tăng áp cao tầng (PN16), áp lực tĩnh quá lớn sẽ thổi bay đĩa van, gây hư hỏng nhanh và mất an toàn kỹ thuật.

• Chọn sai kiểu kết nối cơ khí: Mua van mặt bích lắp cho vị trí yêu cầu nối ren hoặc ngược lại, dẫn đến không thể thi công, buộc phải mua thêm phụ kiện chuyển đổi làm tăng chi phí và gây thẩm mỹ xấu cho đường ống.

Cách Chọn Van 3 4 Inch Phù Hợp

Để hệ thống thủy lực vận hành trơn tru bền bỉ, kỹ sư vật tư nên tuân thủ bảng checklist tiêu chuẩn sau:

• Bước 1: Xác định chính xác bản chất lưu chất: Lưu chất là nước sạch, nước thải, hóa chất hay khí nén để chọn vật liệu van thích hợp.

• Bước 2: Xác định thông số áp suất đỉnh: Đảm bảo áp suất định danh (PN) của van lớn hơn ít nhất 20% so với áp suất vận hành thực tế.

• Bước 3: Khảo sát biên độ nhiệt độ: Chọn van inox hoặc đồng cho môi trường nhiệt độ cao; van nhựa cho môi trường nhiệt độ thường.

• Bước 4: Xác định phương thức kết nối: Lựa chọn ren trong, ren ngoài hoặc mặt bích để đảm bảo khớp nối 100% với ống có sẵn.

• Bước 5: Chọn kiểu dáng van theo mục đích công nghệ: Dùng van bi nếu cần đóng mở nhanh; dùng van một chiều nếu cần chống dòng chảy ngược.

Khuyến nghị: Để loại bỏ hoàn toàn các rủi ro mua sai chủng loại thông số kỹ thuật, hãy liên hệ ngay với đội ngũ kỹ sư chuyên trách của chúng tôi để được tư vấn dòng van 3/4 inch tối ưu nhất cho công trình của bạn.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Quy trình thi công van đòi hỏi sự tỉ mỉ và tuân thủ đúng kỹ thuật cơ khí cơ bản để phòng ngừa hiện tượng rò rỉ:

1. Kiểm tra chiều dòng chảy: Đối với các dòng van một chiều hoặc van cổng, bắt buộc phải lắp đặt theo đúng chiều mũi tên được đúc nổi trên thân van.

2. Quấn băng tan (băng cao su non) đúng kỹ thuật: Khi lắp đặt van ren, hãy quấn băng tan quanh đầu ren ống từ 15 - 20 vòng theo chiều kim đồng hồ để tạo độ kín khít tuyệt đối cho bước ren.

3. Siết ren vừa đủ lực: Sử dụng mỏ lết có kích thước phù hợp để siết van vào ống. Lưu ý: Không siết quá mạnh tay vì có thể làm biến dạng nứt cổ ren của thân van (đặc biệt là van nhựa và van đồng).

4. Kiểm tra áp lực và bảo trì định kỳ: Sau khi lắp đặt xong, cho chạy thử nghiệm áp lực để kiểm tra xem có hiện tượng rò rỉ nước không. Định kỳ mỗi 6 tháng nên thực hiện thao tác đóng mở van vài lần để tránh hiện tượng kẹt cứng do cặn bẩn bám dính vào bệ van.

Câu Hỏi Thường Gặp (FAQ)

Kích thước van 3 4 inch tương đương với đường kính bao nhiêu mm?

Trong quy chuẩn ngành ống, van 3/4 inch định danh là van DN20, tương đương với đường kính danh định của lòng ống là 20mm. Tuy nhiên, nếu đo đường kính ngoài của ống nhựa hoặc ống thép ren tương thích với loại van này, kích thước thực tế sẽ xấp xỉ 27 mm (26.7 mm).

Tôi có thể dùng van đồng 3/4 inch cho hệ thống nước nóng năng lượng mặt trời không?

Hoàn toàn xuất sắc. Van đồng thau có khả năng chịu nhiệt độ liên tục lên tới 120 độ C và chịu áp lực tĩnh rất tốt, đây là dòng thiết bị tiêu chuẩn cao chuyên dụng cho các đường ống nước nóng trục chính và các đầu ra của bình bảo ôn gia đình.

Khi nào tôi nên nâng cấp từ van đồng lên van inox 3/4 inch?

Bạn nên nâng cấp lên van inox khi dòng lưu chất có tính xâm thực ăn mòn cao (như nước giếng khoan chưa xử lý có phèn, nước nhiễm mặn, hóa chất lỏng) hoặc khi vị trí lắp đặt van nằm ở ngoài trời, môi trường gần biển. Van inox sẽ không bị hoen rỉ, giữ được thẩm mỹ sáng bóng và độ bền tuyệt đối trước thời tiết khắc nghiệt.

Dòng van bi ren 3/4 inch thông thường chịu được áp suất bao nhiêu bar?

Các dòng van bi đồng và inox ren 3/4 inch tiêu chuẩn trên thị trường hiện nay có biên độ chịu áp suất rất lớn, thông thường dao động từ PN16 (16 bar) đến PN25 (25 bar), đáp ứng dư dả cho mọi hệ thống bơm nước gia đình và mạng lưới thủy lực tòa nhà cao tầng.

Bao lâu thì doanh nghiệp nên tiến hành thay thế van một lần?

Không có một mốc thời gian cố định cho tuổi thọ của van vì nó phụ thuộc lớn vào tần suất đóng mở và chất lượng lưu chất. Tuy nhiên, nếu hệ thống được vận hành đúng áp suất, nước sạch thông thường và được bảo trì định kỳ, một chiếc van đồng hoặc inox cao cấp có thể hoạt động bền bỉ từ 7 đến 10 năm mà không cần thay mới.

Chọn Đúng Van 3 4 Inch Giúp Hệ Thống Hoạt Động Ổn Định

Việc thấu hiểu bản chất công nghệ và lựa chọn chuẩn xác cấu trúc vật liệu của dòng van 3 4 inch chính là chìa khóa vàng giúp các nhà thầu tối ưu hóa chi phí vật tư, nâng cao biên độ an toàn và bảo đảm sự thông suốt tuyệt đối cho toàn bộ hệ thống đường ống. Một mạng lưới thủy lực được thiết kế đồng bộ, vận hành cùng dòng van chất lượng cao sẽ triệt tiêu hoàn toàn các lỗi vặt về rò rỉ, mang lại giá trị vận hành bền vững và an tâm trọn đời cho công trình của bạn.
