Gate Valve Water: Giải Pháp Van Cổng Tối Ưu Cho Hệ Thống Cấp Thoát Nước Công Nghiệp

Trong thiết kế hạ tầng thủy lực, việc duy trì một lưu lượng dòng chảy ổn định và giảm thiểu tối đa hiện tượng sụt áp trên các trục đường ống chính là bài toán sống còn của các kỹ sư vận hành. Khi xử lý những mạng lưới đường ống kích thước lớn, các dòng van đóng ngắt thông thường rất dễ bộc lộ nhược điểm về cản lực dòng chảy hoặc chi phí đầu tư đắt đỏ. Để tối ưu hóa hiệu suất thủy động học, gate valve water chính là thiết bị cơ khí cốt lõi được ưu tiên hàng đầu trong mọi công trình cấp thoát nước hiện nay.

Gate Valve Water Là Gì?

Đối với các nhà thầu cơ điện và kỹ sư vật tư, việc định danh chính xác các thiết bị kiểm soát lưu chất trên bản vẽ kỹ thuật là bước đi bản lề để chuẩn hóa quy trình thi công.

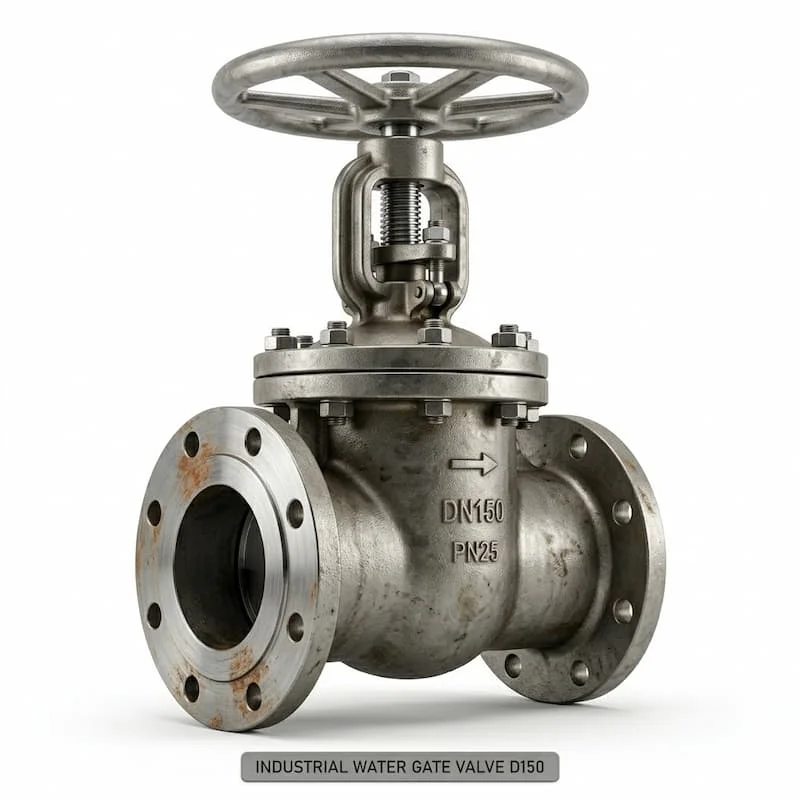

Gate valve water (hay còn gọi là van cổng nước) là dòng van công nghiệp chuyên dụng cho các hệ thống chất lỏng, vận hành bằng cơ chế nâng lên hoặc hạ xuống của một đĩa van dạng phẳng (gate) cắt ngang lòng ống để thực hiện chức năng đóng ngắt hoặc cô lập hoàn toàn dòng chảy của lưu chất.

Khi được tích hợp vào hệ thống, water gate valve sở hữu 3 đặc tính công nghệ vượt trội:

• Đóng mở hoàn toàn dứt khoát: Đĩa van dịch chuyển độc lập khỏi không gian thông thủy, giúp cách ly dòng chảy an toàn.

• Tổn thất áp suất bằng không: Ở trạng thái mở hoàn toàn, lòng van không hề có vật cản, giúp chất lưu đi qua mà không bị sụt giảm áp lực động.

• Phù hợp đường ống kích thước lớn: Kết cấu đối xứng chịu tải lực tĩnh tốt, lý tưởng cho các trục ống thân lớn từ dân dụng đến công nghiệp nặng.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Gate Valve Water

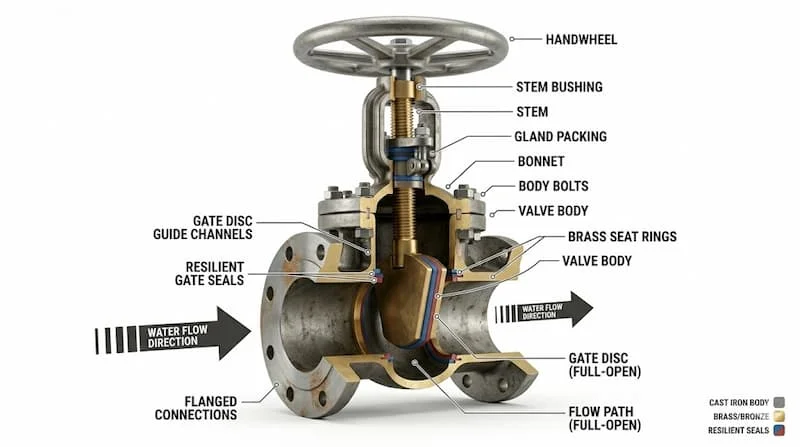

Để đảm bảo khả năng đóng kín khít tuyệt đối dưới áp lực thủy tĩnh cao, gate valve water sở hữu một kết cấu cơ khí chặt chẽ gồm 5 bộ phận nền tảng: Thân van (Body) đúc dày chịu lực; Đĩa van (Gate) dạng nêm hoặc phẳng chặn dòng; Trục van (Stem) truyền động; Tay quay vô lăng (Handwheel) điều khiển; và Gioăng làm kín (Seat/Gasket) ngăn rò rỉ chéo.

Nguyên lý vận hành của van dựa trên cơ chế chuyển đổi chuyển động: Khi người vận hành xoay tay quay vô lăng, lực mô-men xoắn truyền vào trục van. Trục van chuyển động sẽ kéo theo đĩa van nâng lên hoặc hạ xuống theo chiều dọc vuông góc với hướng dòng chảy.

Khi van ở trạng thái mở hoàn toàn, toàn bộ đĩa van được rút hết lên khoang trên của thân van. Lúc này, dòng nước đi thẳng qua lòng van giống như một đoạn ống nối thông thường, ít cản trở lưu lượng nhất và giảm thiểu tối đa hiện tượng xâm thực mài mòn thân van.

Tại sao gate valve không phù hợp điều tiết lưu lượng liên tục?

Đây là một lưu ý kỹ thuật tối quan trọng. Gate valve for water được thiết kế độc quyền cho nhiệm vụ đóng hoặc mở hoàn toàn. Khi bạn để van ở trạng thái mở một nửa (tiết lưu) để điều tiết nước, dòng lưu chất tốc độ cao tràn qua khe hở hẹp dưới đĩa van sẽ tạo ra vùng xoáy áp lực lớn và hiện tượng xâm thực thủy lực.

Dòng nước xiết liên tục va đập sẽ làm cong vênh trục, mài mòn rách bệ đỡ và làm sứt mẻ đĩa van, dẫn đến việc van không thể đóng kín khít được nữa và gây rò rỉ hệ thống nghiêm trọng.

Các Loại Gate Valve Water Phổ Biến Hiện Nay

Để đáp ứng linh hoạt các điều kiện mặt bằng thi công và tính chất lưu chất, dòng gate valve industrial được phân loại cụ thể như sau:

1. Rising Stem Gate Valve (Van cổng ty nổi)

Thiết kế trục van (ty) liên kết ren ngoài với vô lăng. Khi mở van, trục van sẽ trồi thẳng lên phía trên. Thiết kế này giúp người vận hành dễ dàng quan sát trạng thái đóng mở của van từ xa thông qua độ cao thấp của ty, tuy nhiên van đòi hỏi một khoảng không gian phía trên đủ rộng để ty thoát lên.

2. Non-Rising Stem Gate Valve (Van cổng ty chìm)

Ngược lại với ty nổi, khi bạn xoay tay quay, trục van chỉ quay tròn tại chỗ để kéo đĩa van chạy lên xuống bên trong lòng thân. Thiết kế ty chìm giúp tiết kiệm không gian lắp đặt tối đa, cực kỳ phù hợp cho các hố van ngầm bọc sâu dưới lòng đất hoặc các hộp kỹ thuật chật hẹp trong tòa nhà.

3. Phân loại theo mác vật liệu chế tạo

• Van cổng bằng gang (Cast Iron/Ductile Iron): Dòng sản phẩm có giá thành rẻ, khả năng chịu lực nén tĩnh rất tốt, phủ lớp sơn epoxy chống bám bẩn, cực kỳ phổ biến cho hệ thống nước sạch đô thị.

• Van cổng bằng inox (Stainless Steel): Chế tạo từ inox 304 hoặc 316 cho năng lực chống ăn mòn tốt, chuyên dụng cho môi trường nước thải công nghiệp, hóa chất nhẹ hoặc môi trường cận biển.

• Van cổng bằng đồng (Bronze/Brass): Thiết kế kích thước nhỏ gọn nối ren, phục vụ chuyên nghiệp cho các hệ thống nước dân dụng, nhánh cấp nước căn hộ.

Thông Số Kỹ Thuật Quan Trọng Của Gate Valve Water

Khi thẩm định hồ sơ thầu vật tư kỹ thuật, việc đồng bộ các chỉ số định lượng dưới đây quyết định tính an toàn vận hành của mạng lưới đường ống:

• Kích thước danh định (DN): Dải phổ biến từ $DN50 - DN600$ (hoặc lớn hơn cho thủy lợi), biểu thị đường kính lòng ống kết nối.

• Áp suất định mức (PN): Ngưỡng áp suất tĩnh an toàn phổ thông gồm $PN10, PN16, PN25$.

• Kiểu kết nối hệ thống: Kết nối mặt bích (Flange) tiêu chuẩn JIS, DIN, ANSI cho đường ống thân lớn; kết nối ren (Threaded) nhỏ gọn cho ống dân dụng.

• Nhiệt độ làm việc: Giới hạn dải nhiệt độ duy trì cơ tính ổn định (thường từ $0^\circ\text{C}$ đến $120^\circ\text{C}$ tùy vật liệu gioăng cao su hoặc đệm kim loại).

So Sánh Gate Valve Water Với Ball Valve Và Butterfly Valve

Sự phân hóa công năng giữa ba dòng van xoay góc và tịnh tiến kinh điển được thể hiện rõ qua bảng đối chiếu chuyên sâu dưới đây:

Nhận định từ chuyên gia (Insight):

• Vì sao van cổng phù hợp đóng mở hoàn toàn? Cấu trúc nêm đặc của đĩa van cổng cho phép nó phân phối đều ứng suất áp lực tĩnh từ hai đầu ống khi đóng chặt. Khi mở, lòng van trống rỗng hoàn toàn, không tạo ra ma sát thành ống, giúp bảo toàn năng lượng dòng chảy tối đa.

• Khi nào nên chọn van bướm thay thế? Hãy chuyển sang sử dụng van bướm khi không gian phòng máy quá hẹp không đủ chỗ chứa bầu van cổng, hoặc khi bạn cần tiết giảm tối đa tổng trọng lượng tải của đường ống treo trên cao, cũng như khi ngân sách dự án cần một giải pháp kinh tế cho đường ống kích thước lớn ($>DN200$).

Vì Sao Gate Valve Water Có Giá Khác Nhau?

Sự chênh lệch mức giá giữa các phân khúc thương hiệu trên thị trường chịu chi phối lớn từ các yếu tố bản chất cơ khí:

• Bản chất mác vật liệu: Van cổng thân inox 316 có giá cao gấp nhiều lần van cổng gang đúc do chi phí phôi kim loại màu và độ khó gia công đúc áp lực cao. Van cổng đồng phân khúc nhỏ có giá biến động theo thị trường quặng.

• Tiêu chuẩn sản xuất & Áp lực làm việc: Van đạt tiêu chuẩn chống cháy, chịu áp lực cao PN25/PN40 đòi hỏi thành van đúc dày hơn, trải qua nhiều bước kiểm tra siêu âm khuyết tật phôi nghiêm ngặt, giá thành sẽ cao hơn hàng PN10 thông thường.

• Thương hiệu & Xuất xứ địa lý: Các dòng van nhập khẩu có đầy đủ chứng chỉ chất lượng CO/CQ rõ ràng luôn có giá cao hơn các dòng van gia công thủ công, không rõ nguồn gốc.

Cách nhận biết van cổng chất lượng thấp: Hãy quan sát bề mặt nước sơn epoxy bên ngoài và trọng lượng thực tế. Van kém chất lượng thường có lớp sơn mỏng, dễ bong tróc lộ phôi gang sần sùi chứa nhiều bọt khí. Trọng lượng van nhẹ hơn hẳn tiêu chuẩn quốc tế do bị đúc thiếu độ dày thành van, trục van lỏng lẻo có độ rơ lớn khi lắc vô lăng, rất dễ bị nứt vỡ khi chịu búa nước.

Gate Valve Water Được Dùng Trong Những Hệ Thống Nào?

Nhờ năng lực chịu tải áp suất tĩnh vượt trội và bảo toàn áp suất dòng chảy, van cổng nước là chốt chặn tin cậy trong các công trình hạ tầng lớn:

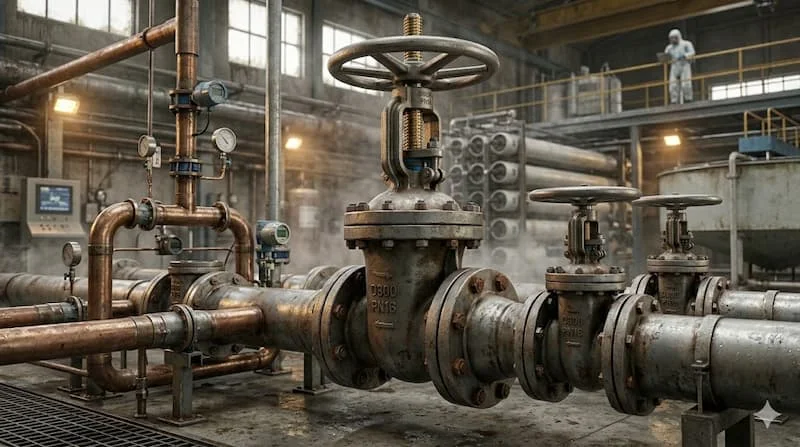

• Hệ thống cấp nước đô thị & Nhà máy xử lý nước: Đóng vai trò là van chặn tổng trên các trục đường ống ngầm dẫn nước sạch về thành phố hoặc cách ly các bể lọc xử lý.

• Hệ thống phòng cháy chữa cháy (PCCC): Các dòng van ty nổi sơn đỏ đặc trưng, luôn túc trực ở trạng thái mở hoàn toàn để cung cấp lưu lượng nước cực đại, áp lực lớn nhất cho hệ thống vòi phun khi có sự cố hỏa hoạn xảy ra.

• Hệ thống điều hòa trung tâm HVAC & Nhà máy công nghiệp: Điều phối nước làm mát, nước ngưng tụ trong các tháp giải nhiệt Chiller cỡ lớn.

Sai Lầm Thường Gặp Khi Sử Dụng Gate Valve Water

• Sử dụng van cổng làm van tiết lưu điều tiết dòng: Sai lầm kinh điển này làm mòn vẹt đĩa van, gây hiện tượng búa rung lắc đường ống và phá hủy độ kín khít của bệ van chỉ sau vài tháng vận hành.

• Chọn sai áp suất định mức hệ thống: Lắp van PN10 cho đường ống đầu ra của bơm tăng áp có áp lực đỉnh lên tới 12 bar, dẫn đến biến dạng đĩa van và nguy cơ nổ vỡ bầu van.

• Bỏ quên công tác bảo trì, bôi trơn trục: Khiến trục van bị rỉ sét, bó cứng ren, không thể vặn tay quay đóng mở khẩn cấp khi hệ thống gặp sự cố rò rỉ.

Hướng Dẫn Chọn Gate Valve Water Phù Hợp

Để tối ưu hóa ngân sách vật tư đầu tư và nâng cao tuổi thọ vận hành cho mạng lưới đường ống, kỹ sư dự án có thể tham khảo bảng checklist tiêu chuẩn sau:

• Bước 1: Xác định chính xác kích thước đường ống (DN): Đảm bảo trùng khớp đường kính mặt bích kết nối.

• Bước 2: Kiểm tra áp lực làm việc đỉnh của hệ thống: Chọn tiêu chuẩn áp suất PN của van lớn hơn tối thiểu 1.5 lần áp lực bơm thực tế.

• Bước 3: Lựa chọn vật liệu phù hợp với tính chất nước: Nước sạch chọn thân gang đúc dẻo lót cao su; nước thải, nước nhiễm mặn bắt buộc nâng cấp lên thân inox.

• Bước 4: Khảo sát không gian không gian lắp đặt: Chọn loại ty chìm nếu không gian hẹp; chọn ty nổi nếu cần giám sát trực quan trạng thái đóng mở từ xa.

• Bước 5: Lựa chọn nhà phân phối uy tín: Đảm bảo sản phẩm có đầy đủ giấy tờ CO/CQ và chính sách bảo hành chính hãng.

Khuyến nghị kỹ thuật: Để loại bỏ hoàn toàn rủi ro sai lệch thông số tiêu chuẩn mặt bích gây lãng phí chi phí đổi trả vật tư, hãy liên hệ ngay với đội ngũ kỹ sư chuyên trách của chúng tôi để được tư vấn model tối ưu nhất.

Hướng Dẫn Lắp Đặt Và Bảo Trì Gate Valve Water

Quy trình thi công và duy trì cơ tính của van cổng đòi hỏi tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật cơ điện:

1. Lắp đặt đúng kỹ thuật mút bích: Vệ sinh sạch sẽ xỉ hàn, cát mịn trên bề mặt bích ống. Đặt van thẳng đứng (vô lăng hướng lên trên là tốt nhất). Siết các bu-lông mặt bích theo hình ngôi sao (siết đối xứng) với lực siết đều tay, tránh hiện tượng siết lệch lực gây nứt vỡ tai bích van.

2. Tuyệt đối không dùng van ở trạng thái nửa mở quá lâu: Luôn luôn đảm bảo van hoạt động ở hai trạng thái biên: đóng hoàn toàn hoặc mở hoàn toàn.

3. Tạo chu kỳ mở van định kỳ: Với các van chặn tổng ít khi sử dụng, định kỳ 3 - 6 tháng/lần cần tiến hành quay vô lăng đóng mở van để làm bong tróc các mảng bám cặn vôi canxi trên trục van, tra thêm mỡ bôi trơn vào phần ren ty nổi để cơ cấu vận hành luôn nhẹ nhàng, ngăn chặn rò rỉ và kéo dài tuổi thọ hệ thống bền bỉ.

Câu Hỏi Thường Gặp (FAQ)

Gate valve water dùng chính xác để làm gì trong hệ thống?

Dòng van này chuyên dụng để đóng ngắt hoặc cô lập hoàn toàn dòng chảy của lưu chất trong các hệ thống đường ống nước sạch, nước thải, hệ thống PCCC. Thiết bị không được thiết kế cho nhiệm vụ điều tiết hay chỉnh lưu lượng nước.

Tôi có thể hé mở van cổng một chút để giảm bớt áp lực nước đi vào nhà được không?

Tuyệt đối không nên. Việc để đĩa van ở vị trí lơ lửng giữa dòng chảy sẽ tạo ra hiện tượng xâm thực thủy lực. Dòng nước tốc độ cao sẽ mài mòn, xé rách bệ đỡ cao su và làm cong trục van, khiến van bị hỏng và mất hoàn toàn khả năng đóng khít sau này. Để giảm áp, bạn bắt buộc phải sử dụng van giảm áp chuyên dụng hoặc van cầu.

Khi nào tôi nên ưu tiên chọn van cổng thân gang và khi nào phải dùng inox?

Van cổng thân gang đúc phủ epoxy là lựa chọn tối ưu nhất cho các hệ thống nước sạch dân dụng, nước phòng cháy chữa cháy nhờ chi phí rẻ và độ bền cao. Bạn chỉ nên nâng cấp lên van cổng inox khi hệ thống dẫn nước thải hóa chất, nước chứa nhiều tạp chất axit loãng hoặc đường ống đi ngầm vùng đất nhiễm mặn để chống lại sự ăn mòn điện hóa.

Van cổng nước dùng lâu ngày có bị hiện tượng rò rỉ nước ra cổ trục không?

Có thể xảy ra nếu hệ thống gioăng cao su bện (Packing) ở cổ trục van bị lão hóa, xơ cứng theo thời gian dưới tác động của áp lực nước. Khi gặp tình huống này, bạn chỉ cần dùng mỏ lết siết nhẹ hai con ốc ở phần cổ van (nắp đệm) để ép chặt lại vòng đệm packing, hoặc tiến hành thay thế vòng đệm cao su mới là van sẽ kín khít hoàn toàn trở lại.

Bao lâu thì chúng ta nên tiến hành tra mỡ bảo trì cho một chiếc gate valve water công nghiệp?

Khuyến nghị kỹ thuật từ nhà sản xuất là từ 6 đến 12 tháng một lần. Bạn nên tiến hành vệ sinh sạch các lớp bụi bẩn bám trên ren trục đối với van ty nổi, tra mỡ chịu nhiệt chuyên dụng và thực hiện thao tác quay vô lăng đóng mở hết hành trình từ 1 đến 2 lần để đảm bảo cơ cấu ren không bị bó cứng rỉ sét.

Gate Valve Water Giúp Hệ Thống Nước Hoạt Động Ổn Định

Sự thấu hiểu sâu sắc về cấu tạo cơ khí và ứng dụng đúng công năng của dòng gate valve water chính là chìa khóa vàng giúp các chủ đầu tư tối ưu hóa chi phí vận hành thủy lực, bảo toàn áp suất mạng lưới và kéo dài tuổi thọ trọn đời cho công trình. Một hệ thống đường ống được trang bị dòng van cổng chuẩn mác vật liệu, đúng thông số áp lực PN sẽ luôn vận hành an toàn, giảm thiểu tối đa các sự cố rò rỉ rác thải công nghệ và tiết kiệm chi phí bảo trì không đáng có.
