Van Khí Nén 1 4: Giải Pháp Điều Khiển Dòng Khí Tối Ưu Cho Hệ Thống Tự Động Hóa

Trong kỷ nguyên công nghiệp bùng nổ, việc tối ưu hóa hiệu suất và nâng cao tính tự động hóa cho các dây chuyền sản xuất là bài toán sống còn của mọi doanh nghiệp. Để vận hành các cơ cấu chấp hành như xi lanh lực, cánh tay robot hay các thiết bị đo lường một cách chính xác, hệ thống cơ điện tử bắt buộc phải có một mắt xích điều phối áp lực khí ổn định. Đó là lúc van khí nén 1 4 khẳng định vai trò là dòng thiết bị cơ khí cốt lõi, mang lại năng lực kiểm soát dòng lưu chất khí nén nhanh chóng, linh hoạt và đáng tin cậy.

Van Khí Nén 1 4 Là Gì?

Đối với các kỹ sư cơ điện và kỹ sư tự động hóa, việc chuẩn hóa các thiết bị đầu cuối trên sơ đồ mạch hệ thống là điều kiện tiên quyết để đảm bảo tính đồng bộ khi vận hành.

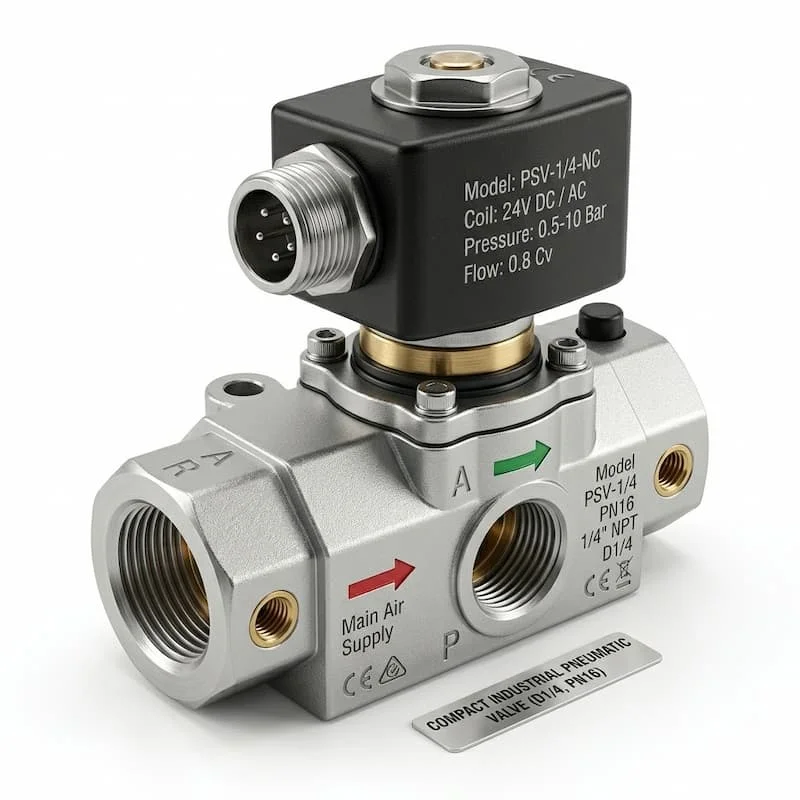

Van khí nén 1 4 là dòng van chuyên dụng trong các hệ thống thủy lực thể khí, sở hữu kích thước cổng kết nối ren tiêu chuẩn 1/4 inch (tương đương khoảng 13mm) dùng để thực hiện các nhiệm vụ đóng mở, điều tiết áp suất hoặc điều hướng dòng khí nén đến các thiết bị chấp hành trong mạng lưới công nghiệp.

Khi tích hợp dòng van ren 1/4 khí nén này vào hệ thống, thiết bị gánh vác 3 chức năng công nghệ nền tảng:

• Đóng mở khí dứt khoát: Cách ly hoặc thông suốt nguồn cấp khí nén tổng với các nhánh phân phối một cách tức thời.

• Điều tiết áp suất ổn định: Hỗ trợ kiểm soát và duy trì ngưỡng áp lực làm việc an toàn của hệ thống.

• Điều hướng dòng khí chính xác: Chuyển đổi linh hoạt đường đi của chất lưu khí giữa các cổng để kích hoạt các trạng thái tiến/lùi của cơ cấu chấp hành.

Cấu Tạo Và Nguyên Lý Hoạt Động

Cơ chế kiểm soát dòng khí tốc độ cao của van khí nén 1 4 là sự kết hợp chặt chẽ giữa kỹ thuật cơ khí chính xác và lực động học.

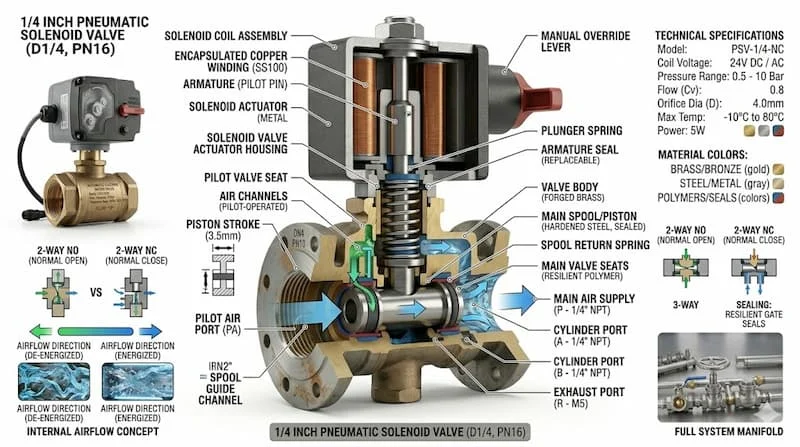

Về mặt cấu trúc, một bộ van tiêu chuẩn bao gồm 4 thành phần nền tảng: Thân van đúc bằng kim loại chịu lực; Cuộn coil điện từ (đối với van điện từ) hoặc cơ cấu gạt/nhấn cơ học; Piston hoặc màng van trượt làm nhiệm vụ chặn hoặc mở đường khí; và hệ thống các cổng khí vào/ra (Inlet/Outlet/Exhaust ports).

Cấp nguồn điện vào cuộn coil ➔ Xuất hiện lực điện từ trường ➔ Piston thắng lực lò xo dịch chuyển vị trí ➔ Các cổng khí thông nhau ➔ Đảo chiều hoặc thông dòng khí

Nguyên lý vận hành của van dựa trên sự thay đổi vị trí của lõi piston bên trong lòng thân van:

• Khi được cấp điện: Dòng điện đi vào cuộn coil sinh ra một lực điện từ trường đủ lớn để hút lõi sắt, kéo theo piston dịch chuyển sang một vị trí mới. Lúc này, đường liên thông giữa các cổng khí thay đổi, cho phép khí nén đi từ cổng cấp đến cổng làm việc để kích hoạt thiết bị ngoại vi.

• Khi ngắt nguồn điện: Lực điện từ biến mất hoàn toàn, hệ thống lò xo hồi vị bên trong sẽ lập tức đẩy piston trở về trạng thái ban đầu, đóng đường khí cấp hoặc xả hết lượng khí thừa trong hệ thống ra ngoài môi trường thông qua cổng xả.

Nhờ cơ chế kích hoạt bằng xung điện, dòng van điện từ khí nén 1/4 giúp tự động hóa hệ thống khí nén một cách hiệu quả tối đa. Thiết bị có khả năng phản hồi tín hiệu cực nhanh tính bằng mili-giây, cho phép liên kết trực tiếp với bộ lập trình PLC hoặc cảm biến tiệm cận để thiết lập các chu trình vận hành lặp đi lặp lại một cách chuẩn xác, triệt tiêu sai số và giải phóng hoàn toàn sức lao động của con người.

Các Loại Van Khí Nén 1 4 Phổ Biến

Để tương thích với các kịch bản điều khiển từ đơn giản đến phức tạp trong môi trường van khí nén mini và công nghiệp, thiết bị được phân chia thành các chủng loại chiến lược:

1. Van điện từ khí nén 1/4 (Solenoid Valve)

Là dòng van tự động hóa phổ biến nhất hiện nay, vận hành dựa trên tín hiệu dòng điện điều khiển. Ưu điểm vượt trội của dòng van này là khả năng tự động hóa hoàn toàn và đóng mở nhanh chóng, phục vụ tốt cho các dây chuyền lắp ráp tự động tốc độ cao.

2. Van cơ khí nén 1/4 (Manual Valve)

Dòng van này hoạt động dựa trên tác động vật lý trực tiếp của con người thông qua cần gạt, nút nhấn, bàn đạp chân hoặc công tắc hành trình cơ học. Thiết bị có kết cấu đơn giản, độ bền cơ học cao, không cần nguồn điện cấp và phù hợp cho các máy móc độc lập hoặc hệ thống đơn giản.

3. Van 2/2 (Van 2 cổng, 2 vị trí)

Sở hữu cấu trúc tinh gọn gồm 1 cổng vào và 1 cổng ra với 2 trạng thái cơ bản là đóng hoặc mở. Đây là dòng van chặn thuần túy, chuyên dùng để bật hoặc tắt nguồn khí nén cho một phân khu cụ thể.

4. Van 3/2 (Van 3 cổng, 2 vị trí)

Gồm 1 cổng cấp khí, 1 cổng làm việc và 1 cổng xả. Dòng van này là giải pháp chuyên dụng để điều khiển xi lanh đơn (loại xi lanh hồi vị bằng lò xo), giúp cấp khí để xi lanh đi hết hành trình và xả khí để lò xo tự động kéo ty xi lanh về.

5. Van 5/2 (Van 5 cổng, 2 vị trí)

Cấu trúc tiêu chuẩn gồm 1 cổng cấp khí, 2 cổng làm việc kết nối với hai đầu xi lanh và 2 cổng xả riêng biệt. Đây là thiết bị cốt lõi được ứng dụng để điều khiển xi lanh kép (xi lanh hai chiều), đảo hướng dòng khí liên tục để điều khiển chu trình tiến - lùi chủ động của piston.

Thông Số Kỹ Thuật Quan Trọng

Để đảm bảo van hoạt động bền bỉ, không bị rò rỉ hay chập cháy bo mạch, kỹ sư vật tư cần bám sát các thông số định lượng dưới đây:

• Kích thước đường ren: Chuẩn ren G hoặc NPT 1/4 inch (khoảng 13 mm).

• Điện áp cuộn coil điều khiển: Đa dạng phân khúc bao gồm 12V DC, 24V DC (an toàn cho thiết bị điều khiển) hoặc 220V AC (dùng trực tiếp điện lưới).

• Áp suất làm việc tiêu chuẩn: Thường dao động ổn định trong dải từ 1.5 bar đến 8 bar.

• Chất liệu cấu thành thân van:

  • Nhôm hợp kim: Trọng lượng nhẹ, tản nhiệt tốt cho cuộn coil, phổ biến nhất.

  • Đồng thau: Chịu lực tĩnh tốt, chống rỉ sét cơ bản.

  • Inox (Thép không gỉ): Chuyên dụng cho môi trường hóa chất, phòng sạch y tế.

• Kiểu kết nối cơ khí: Thiết kế ren trong hoặc ren ngoài để liên kết với các cút nối nhanh (Fitting) dẫn sang ống khí phi 6, phi 8 hoặc phi 10.

Bảng thông số kỹ thuật phổ biến của van khí nén 1 4:

So Sánh Van Điện Từ Và Van Cơ Khí Nén

Sự phân hóa về mặt công nghệ và chi phí đầu tư giữa hai giải pháp điều khiển này được thể hiện rõ qua bảng đối chiếu dưới đây:

Nhận định từ chuyên gia:

• Khi nào nên chọn van điện từ khí nén 1/4? Hãy ưu tiên chọn van điện từ khi hệ thống của bạn yêu cầu tần suất đóng ngắt cực cao (hàng trăm lần mỗi phút như máy đóng gói bao bì), hoặc khi bạn cần liên kết tín hiệu đồng bộ giữa các thiết bị ngoại vi với nhau thông qua tủ điện điều khiển trung tâm để tối ưu hóa quy trình sản xuất.

Vì Sao Kích Thước Ren 1/4 Được Dùng Nhiều?

Trong tiêu chuẩn phân loại thiết bị khí nén, ren 1/4 là kích thước có mật độ xuất hiện dày đặc nhất trên thị trường nhờ tính ứng dụng linh hoạt:

• Sự cân bằng hoàn hảo về kích thước và hiệu suất thủy động: Ren 1/4 không quá cồng kềnh như ren 1/2 nhưng lại cung cấp một lưu lượng khí (Flow rate) lớn hơn nhiều so với ren 1/8. Điều này giúp tối ưu lưu lượng khí cho máy nhỏ và vừa mà không làm tăng kích thước tổng thể của cụm thiết bị.

• Tính phổ biến và dễ dàng lắp đặt: Hầu hết các dòng máy nén khí mini, bộ lọc khí đơn, xi lanh hành trình ngắn dưới DN100 đều trang bị cổng ren 1/4 tiêu chuẩn. Do đó, việc tìm kiếm linh kiện thay thế, cút nối nhanh hay giảm chấn cho cỡ ren này vô cùng dễ dàng và kinh tế.

Van Khí Nén 1 4 Được Dùng Ở Đâu?

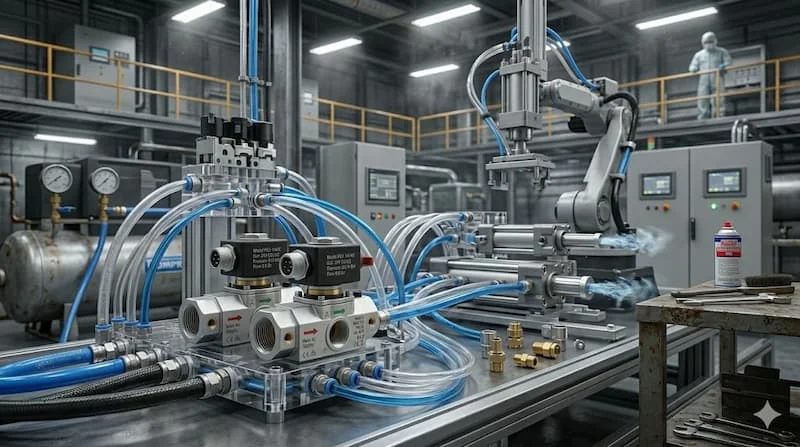

Nhờ thiết kế nhỏ gọn và năng lực điều phối lưu chất linh hoạt, dòng pneumatic valve 1/4 là trái tim của nhiều hệ thống tự động:

• Máy đóng gói bao bì & Dây chuyền chiết rót: Điều khiển các xi lanh kẹp, xi lanh dập cắt màng co hoặc đẩy sản phẩm trên băng tải.

• Máy CNC, máy cắt laser & Robot công nghiệp: Cấp khí nén để thực hiện thao tác gá đặt phôi, thổi xỉ hàn hoặc điều khiển các giác hút chân không của cánh tay robot.

• Hệ thống tự động hóa tòa nhà và máy nén khí mini: Điều hướng dòng khí trong các thiết bị xịt xả bụi, xưởng sửa chữa xe máy hoặc các hệ thống lọc khí dân dụng.

Lưu ý kỹ thuật: Mỗi ứng dụng sẽ yêu cầu một cấu trúc van khác nhau. Máy đóng gói cần tốc độ của van điện từ 5/2, trong khi một hệ thống nâng hạ phôi đơn giản bằng tay chỉ cần một chiếc van gạt tay cơ học để đảm bảo an toàn tuyệt đối cho người vận hành.

Sai Lầm Thường Gặp Khi Chọn Van Khí Nén 1 4

• Chọn sai điện áp điều khiển của cuộn coil: Lắp cuộn coil 24V vào dòng điện 220V của hệ thống gây chập cháy, nổ lớp vỏ nhựa bảo vệ ngay lập tức.

• Bỏ qua thông số áp suất làm việc thực tế: Sử dụng van có áp suất tối đa $7\text{ bar}$ cho hệ thống khí đầu ra của bơm áp lực cao lên tới $10\text{ bar}$, dẫn đến hiện tượng rò khí liên tục tại các cổng xả do piston không thể giữ chặt bệ van.

• Dùng sai cấu trúc chức năng van (Nhầm giữa 2/2 và 5/2): Mua van chặn 2/2 để điều khiển xi lanh hai chiều, khiến xi lanh không thể thực hiện được chu trình hồi vị, gây tắc nghẽn toàn bộ hệ thống chấp hành.

Cách Chọn Van Khí Nén 1 4 Phù Hợp

Để hệ thống cơ điện vận hành trơn tru, không gặp lỗi vặt, quy trình lựa chọn vật tư cần bám sát bảng checklist tiêu chuẩn sau:

• Bước 1: Xác định kiểu kết nối và kích thước ren: Đảm bảo chính xác là ren 1/4 inch để khớp nối với hệ thống cút đầu ren.

• Bước 2: Đối chiếu áp suất đỉnh của hệ thống: Chọn van có dải áp suất chịu tải lớn hơn áp lực thực tế của máy nén khí.

• Bước 3: Chọn đúng kiểu điều khiển: Xác định rõ hệ thống cần điều khiển tự động (Van điện từ) hay thủ công (Van cơ gạt tay/bàn đạp).

• Bước 4: Đồng bộ điện áp cuộn coil: Kiểm tra nguồn đầu ra của bộ nguồn điều khiển (12V, 24V hay 220V) trước khi phê duyệt mã sản phẩm.

• Bước 5: Lựa chọn vật liệu phù hợp: Ưu tiên chọn thân nhôm cho khí nén thông thường; chọn inox nếu vị trí lắp đặt có độ ẩm cao hoặc tiếp xúc với chất tẩy rửa.

Khuyến nghị kỹ thuật: Để triệt tiêu hoàn toàn rủi ro sai lệch thông số gây giảm tuổi thọ hệ thống, hãy liên hệ ngay với đội ngũ kỹ sư chuyên trách của chúng tôi để được tư vấn chính xác model tối ưu nhất.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Quy trình thi công mạng lưới khí nén đòi hỏi tính kỷ luật cơ khí cao để phòng ngừa hiện tượng sụt áp:

1. Kiểm tra hướng đi của dòng khí: Lắp đặt các đầu nối nhanh ống khí vào đúng cổng cấp khí (thường ký hiệu là P hoặc số 1), các cổng làm việc (A, B hoặc 2, 4) dẫn ra xi lanh.

2. Đấu nối điện áp chuẩn xác: Luôn ngắt điện tổng trước khi đấu nối dây vào cuộn coil. Đảm bảo các đầu cos được bấm chặt, bọc cách điện kín khít, tránh tuyệt đối bụi và nước lọt vào coil điện gây hiện tượng om nhiệt, chập mạch.

3. Quy trình bảo trì và vệ sinh định kỳ: Khí nén từ máy bơm luôn mang theo một lượng hơi nước và dầu máy nhất định. Định kỳ từ 3 đến 6 tháng/lần, cần tiến hành xả đáy bộ lọc khí, tháo van để vệ sinh lớp mỡ bôi trơn cũ bám đầy bụi bẩn trên piston, thay thế gioăng cao su nếu có dấu hiệu chai cứng để ngăn chặn triệt để hiện tượng rò rỉ khí nén.

Câu Hỏi Thường Gặp (FAQ)

Van khí nén 1 4 thông thường chịu được áp suất làm việc bao nhiêu?

Đa số các dòng van khí nén cỡ ren 1/4 tiêu chuẩn công nghiệp hiện nay vận hành an toàn và ổn định trong dải áp suất từ 1.5 bar đến 8 bar (hoặc tối đa lên tới 10 bar đối với một số dòng van cơ khí chất lượng cao).

Kích thước ren 1 4 inch của van khí nén tương đương với bao nhiêu mm?

Trong tiêu chuẩn ren hệ Inch của ngành kỹ thuật đường ống (ren G/khớp nối BSP), kích thước ren 1/4 inch không phải là đường kính lấy thước đo thẳng trực tiếp, mà nó tương đương với đường kính đỉnh ren xấp xỉ 13 mm (13.15 mm). Bạn cần lưu ý điều này để chọn đúng đầu nối nhanh (Fitting) luồn ống khí.

Trong tủ điện điều khiển nhà máy, tôi nên ưu tiên chọn van điện từ coil 24V hay 220V?

Để đảm bảo an toàn kỹ thuật cho cả người vận hành và các thiết bị điện tử nhạy cảm, bạn nên ưu tiên chọn cuộn coil điện áp 24V DC. Điện áp 24V là mức điện áp an toàn, không gây nguy hiểm tính mạng nếu chẳng may xảy ra rò rỉ điện do ẩm ướt, đồng thời giúp giảm thiểu nhiễu sóng điện từ cho các mạch điều khiển PLC xung quanh.

Van điện từ khí nén ngâm điện liên tục cả ngày thì có tốn nhiều điện năng không?

Hoàn toàn không đáng kể. Công suất tiêu thụ của các dòng cuộn coil van khí nén hiện nay cực kỳ nhỏ, chỉ dao động từ 3 W đến 4.8 W đối với dòng điện một chiều (DC). Do đó, việc van ngâm điện suốt cả ca làm việc cũng không làm tiêu tốn đáng kể chi phí tiền điện của xưởng sản xuất.

Dấu hiệu nào cho thấy chiếc van khí nén của tôi đang bị hỏng và cần được bảo trì khẩn cấp?

Hai dấu hiệu rõ ràng nhất là: Xuất hiện tiếng xì khí liên tục ở cổng xả (Exhaust port) ngay cả khi xi lanh không hoạt động (biểu hiện của gioăng piston bị mòn); hoặc khi bạn cấp điện vào tủ nhưng van không nhảy, cuộn coil nóng lên bất thường và phát ra tiếng kêu "u u" liên tục (biểu hiện của lõi van bị kẹt rác hoặc cuộn coil đã bị om dây, hỏng mạch).

Chọn Đúng Van Khí Nén 1 4 Giúp Hệ Thống Hoạt Động Ổn Định

Sự thấu hiểu bản chất kỹ thuật và ứng dụng đúng công năng của hệ thống van khí nén 1/4 là chìa khóa vàng giúp doanh nghiệp tối ưu hóa hiệu suất thủy động học, bảo toàn trọn vẹn năng lượng áp suất và giảm thiểu tối đa các sự cố dừng máy không đáng có trên dây chuyền sản xuất. Một hệ thống cơ điện được đầu tư bài bản, chọn đúng mác vật liệu thân nhôm hay inox, đồng bộ chuẩn điện áp cuộn coil điều khiển sẽ luôn mang lại sự an tâm tuyệt đối và hiệu quả kinh tế bền vững cho công trình của bạn.

Liên hệ đội ngũ kỹ sư tự động hóa để nhận tư vấn thiết kế van khí nén 1 4 miễn phí
