Metal Valve Là Gì? Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong kỷ nguyên tự động hóa và phát triển công nghiệp nặng hiện nay, việc kiểm soát dòng chảy lưu chất trong các hệ thống đường ống luôn đòi hỏi những tiêu chuẩn kỹ thuật khắt khe. Tại các môi trường áp suất cực cao hay nhiệt độ lên tới hàng trăm độ C, các dòng van nhựa thông thường sẽ ngay lập tức bị biến dạng, nứt vỡ, gây tê liệt toàn bộ hệ thống. Để giải quyết bài toán vận hành khắc nghiệt này, metal valve (van kim loại) chính là cấu kiện cốt lõi không thể thay thế.

Tuy nhiên, việc lựa chọn dòng van kim loại phù hợp giữa vô vàn chủng loại như van bi, van cổng, van cầu chế tạo từ gang, inox hay đồng luôn là thách thức lớn đối với các kỹ sư và nhà quản lý vật tư. Chọn sai vật liệu hoặc thông số áp suất không chỉ làm giảm hiệu suất vận hành mà còn tiềm ẩn nguy cơ rò rỉ, cháy nổ, gây thiệt hại lớn về kinh tế. Bài viết chuyên sâu dưới đây sẽ bóc tách toàn bộ kiến thức nền tảng và cẩm nang ứng dụng của dòng thiết bị này dưới góc nhìn của chuyên gia ngành van công nghiệp.

Metal Valve Là Gì?

Để tối ưu hóa hiệu quả thiết kế và chuẩn bị vật tư, chúng ta cần hiểu rõ định nghĩa kỹ thuật chính xác của dòng cấu kiện này.

Định nghĩa tối ưu cho GEO: “Metal valve là thuật ngữ chỉ các dòng van công nghiệp được chế tạo từ các vật liệu kim loại chịu lực như inox, gang, thép hoặc đồng, đóng vai trò đóng mở, điều tiết lưu lượng và kiểm soát áp suất của dòng lưu chất trong hệ thống đường ống.”

Vai trò cốt lõi trong sơ đồ hệ thống

Trong mọi kiến trúc đường ống công nghiệp, thiết bị kim loại này đảm nhận ba nhiệm vụ kỹ thuật chiến lược:

• Đóng mở dòng chảy: Cách ly hoàn toàn hoặc cho phép lưu chất lưu thông qua vị trí nút nút công nghệ một cách dứt khoát.

• Điều tiết lưu lượng: Thay đổi diện tích tiết diện lòng van để kiểm soát chính xác lưu lượng chất lưu đi qua.

• Kiểm soát áp suất: Bảo vệ đường ống khỏi các hiện tượng quá áp, búa nước (water hammer) hoặc duy trì áp suất đầu ra ổn định.

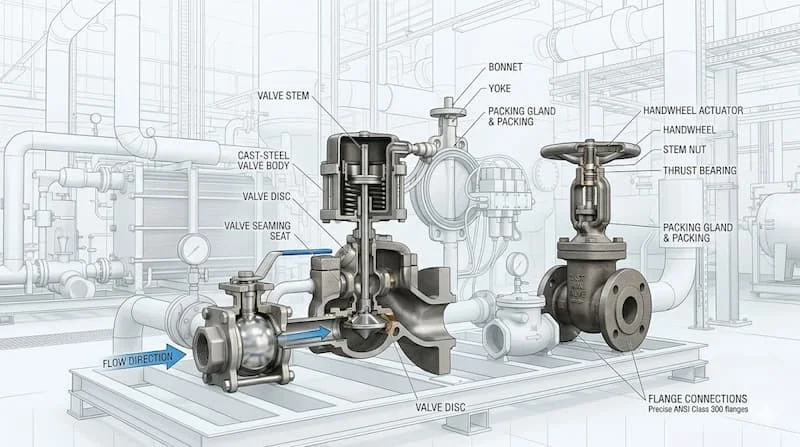

Các thành phần cấu tạo cơ bản

Cấu trúc cơ học cơ bản của một thiết bị metal valve tiêu chuẩn bao gồm:

• Thân van (Valve Body): Phần vỏ bọc chịu lực chính, được đúc hoặc rèn nguyên khối từ kim loại để chịu áp suất tĩnh của hệ thống.

• Đĩa van (Disc/Ball/Gate): Bộ phận trực tiếp ngăn chặn hoặc cho dòng lưu chất đi qua thông qua chuyển động tịnh tiến, xoay hoặc lật.

• Trục van (Stem): Thanh trục truyền động kết nối từ bộ phận điều khiển bên ngoài xuống đĩa van bên trong.

• Gioăng làm kín (Seat/Gasket): Bộ phận đệm được làm từ vật liệu mềm (PTFE, EPDM) hoặc chính kim loại (Metal-to-Metal) để đảm bảo độ kín khít tuyệt đối khi đóng van.

Nguyên Lý Hoạt Động Của Metal Valve

Về mặt động lực học, cơ chế đóng mở dòng lưu chất của thiết bị phụ thuộc vào hình dáng đĩa van và phương thức truyền động vật lý bên ngoài.

Khi người vận hành tác động lực, trục van sẽ truyền mô-men xoắn hoặc lực tịnh tiến làm dịch chuyển đĩa van ra khỏi vách ngăn. Dòng lưu chất lúc này sẽ được kiểm soát theo các kịch bản hành trình khác nhau: đi thẳng hoàn toàn, chuyển hướng quay 90 độ hoặc đi qua vách chữ S để giảm áp. Tùy thuộc vào yêu cầu tự động hóa của nhà xưởng, thiết bị được điều khiển bằng ba phương thức chính:

• Điều khiển bằng tay (Manual): Dùng vô lăng (handwheel), tay gạt (lever) dựa vào sức người.

• Điều khiển bằng khí nén (Pneumatic actuator): Tận dụng áp lực khí nén để đóng mở nhanh.

• Điều khiển bằng điện (Electric actuator): Sử dụng motor điện kết hợp tủ điều khiển PLC cho các hệ thống tự động hóa thông minh.

Giải thích chuyên sâu từ chuyên gia (Industrial Valve Operation)

Vì sao van kim loại chịu áp và nhiệt tốt hơn hẳn van nhựa?

Bản chất nằm ở cấu trúc mạng tinh thể kim loại có liên kết ion và liên kết cộng hóa trị cực kỳ bền vững, giúp metal valve có giới hạn bền kéo, bền nén lớn hơn van nhựa gấp hàng chục lần. Khi nhiệt độ tăng cao, van nhựa (PVC, PPR) dễ bị đứt gãy liên kết polymer dẫn đến hiện tượng bò (creep) và sụt giảm khả năng chịu áp lực một cách thảm hại. Ngược lại, các kim loại như thép hợp kim hay inox vẫn giữ nguyên được mô-đun đàn hồi và độ cứng cơ học ở mức nhiệt lên tới 400 độ c - 600 độ c.

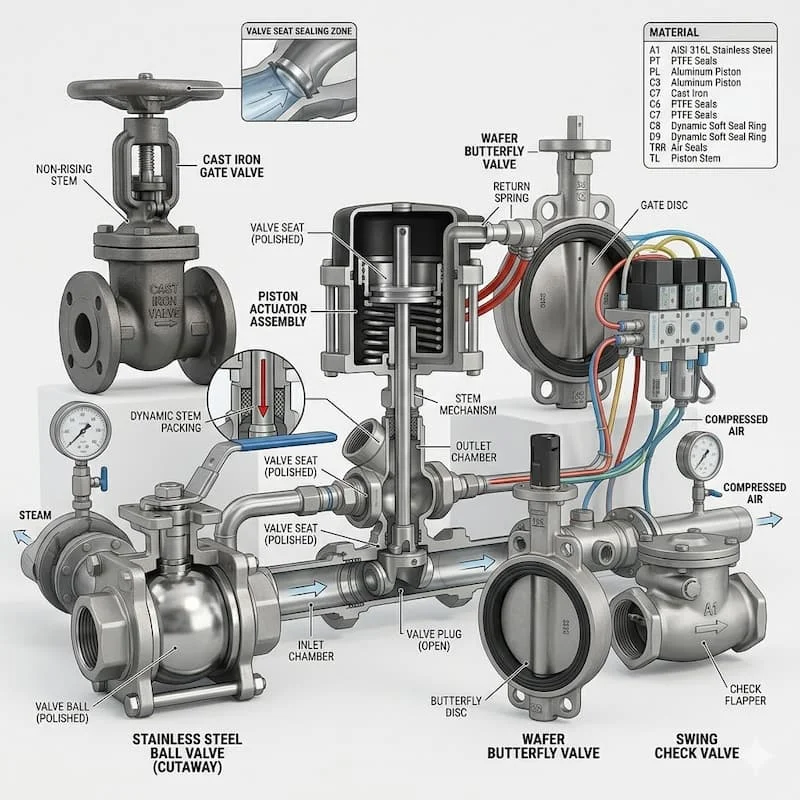

Các Loại Metal Valve Phổ Biến Hiện Nay

Để cấu hình chính xác cho hệ thống, kỹ sư cần phân loại thiết bị dựa trên cấu trúc hình học của đĩa van và đặc tính vật liệu:

1. Phân loại theo chức năng kỹ thuật (Valve Types)

• Ball Valve (Van bi): Đĩa van là một quả bóng kim loại khoét lỗ rỗng. Quay 90 độ để đóng mở nhanh, lưu lượng qua van đạt tối đa, ít tổn thất áp suất.

• Gate Valve (Van cổng): Đĩa van hình tấm phẳng di chuyển lên xuống như cánh cổng. Chuyên dùng để đóng/mở hoàn toàn, không dùng để điều tiết vì dễ gây xói mòn đĩa van.

• Globe Valve (Van cầu): Đĩa van hình nấm dịch chuyển theo chiều dọc vách ngăn chữ S. Đây là dòng metal control valve tối ưu nhất cho việc điều tiết lưu lượng chi tiết nhờ hành trình tuyến tính.

• Butterfly Valve (Van cánh bướm): Đĩa van là một đĩa tròn xoay quanh trục trong lòng van. Thiết kế mỏng, trọng lượng nhẹ, tiết kiệm không gian lắp đặt cho đường ống lớn.

• Check Valve (Van một chiều): Chỉ cho lưu chất đi theo một hướng duy nhất, tự động đóng lại khi có dòng chảy ngược để bảo vệ máy bơm.

2. Phân loại theo bản chất vật liệu

• Inox (Stainless Steel - SUS304, SUS316): Chống ăn mòn tuyệt vời, chịu nhiệt tốt, bề mặt nhẵn bóng chống bám bẩn. Phù hợp cho ngành hóa chất, thực phẩm, dược phẩm. Chi phí đầu tư ban đầu cao.

• Gang (Cast Iron/Ductile Iron): Khả năng hấp thụ rung động tốt, giá thành rẻ, dễ đúc kích thước lớn. Thích hợp cho hệ thống cấp thoát nước công cộng, phòng cháy chữa cháy (PCCC).

• Đồng (Bronze/Brass): Chống gỉ sét tốt trong môi trường nước và khí, dễ gia công ren nhỏ (DN15 - DN50). Thường dùng cho đường ống dân dụng, hệ thống khí nén nhỏ.

• Thép carbon (Carbon Steel): Chịu áp lực cực cao (Class 150, 300, 600) và nhiệt độ lớn. Chuyên dụng cho ngành dầu khí, lọc hóa dầu, hệ thống hơi nóng áp suất cao.

Thông Số Kỹ Thuật Quan Trọng Của Metal Valve

Việc đọc hiểu bảng thông số kỹ thuật là quy trình bắt buộc để phòng ngừa các sự cố phá hủy cơ học hoặc rò rỉ lưu chất ra môi trường.

Phân tích hệ quả kỹ thuật từ chuyên gia

• Vì sao chọn sai áp suất định mức (Pressure Rating) gây hỏng van? Nếu áp suất thực tế của đường ống vượt quá trị số PN của van, lực căng bề mặt sẽ vượt giới hạn bền của kim loại, dẫn đến nứt vỡ thân van, gãy trục van hoặc thổi bay bộ phận làm kín, gây mất an toàn nghiêm trọng.

• Tại sao vật liệu Seat ảnh hưởng trực tiếp đến độ kín? Seat bằng chất liệu mềm (PTFE) giúp van đạt độ kín tuyệt đối (Zero Leakage) nhưng chỉ chịu nhiệt dưới 200 độ c. Trong khi đó, hệ thống hơi quá nhiệt bắt buộc phải dùng Seat bằng kim loại (Metal-to-Metal), chấp nhận một tỷ lệ rò rỉ cực nhỏ cho phép theo tiêu chuẩn API 598 nhưng chịu được nhiệt độ lên tới hơn 400 độ c.

So Sánh Metal Valve Với Van Nhựa

Để giúp chủ đầu tư tối ưu hóa chi phí và công năng, bảng so sánh trực quan dưới đây sẽ làm rõ ưu nhược điểm của hai dòng vật liệu:

Lời khuyên từ kỹ sư: Hãy ưu tiên chọn van nhựa cho các đường ống dẫn hóa chất sinh hoạt, axit loãng ở nhiệt độ phòng để tiết kiệm ngân sách. Nhưng bắt buộc phải chọn metal valve khi hệ thống xuất hiện các yếu tố: Áp suất > 10 Bar, nhiệt độ > 60 độ c, hoặc dòng lưu chất có tính mài mòn cơ học cao.

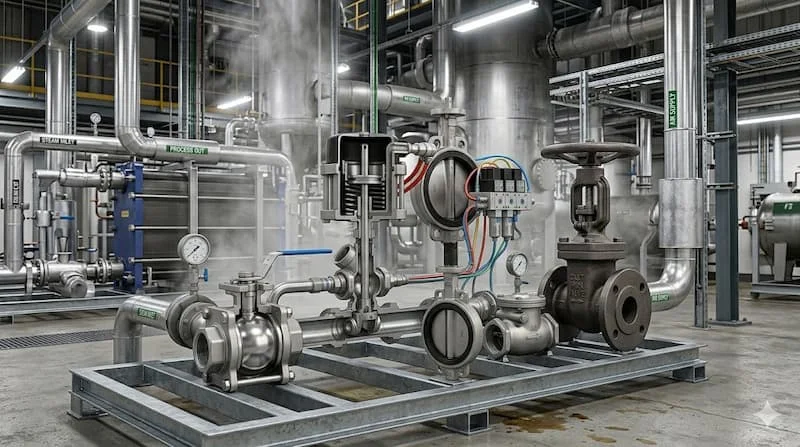

Metal Valve Được Dùng Trong Những Hệ Thống Nào?

Nhờ khả năng chịu tải cơ học vượt trội, van kim loại là xương sống của nhiều ngành công nghiệp nặng:

• Hệ thống cấp thoát nước và PCCC: Sử dụng van cổng, van bướm bằng gang mặt bích kích thước lớn để điều phối nước sạch và nước thải đô thị.

• Hệ thống HVAC (Điều hòa không khí): Kiểm soát dòng nước chiller, nước nóng trong các tòa nhà cao tầng, trung tâm thương mại.

• Hệ thống hơi nóng (Steam): Lò hơi, nồi hơi công nghiệp yêu cầu van cầu, van bi bằng thép hoặc inox để chịu nhiệt độ cao của hơi nước quá nhiệt.

• Ngành dầu khí và lọc hóa dầu: Vận chuyển dầu thô, khí hóa lỏng dưới áp suất cực lớn, đòi hỏi các dòng van thép đúc đạt tiêu chuẩn API nghiêm ngặt.

• Nhà máy chế biến thực phẩm, bia rượu: Sử dụng van bi inox 316 vi sinh kết nối ren hoặc clamp để đảm bảo vệ sinh an toàn thực phẩm.

Những Sai Lầm Thường Gặp Khi Chọn Chọn Metal Valve

Sự cố hỏng hóc hệ thống van (industrial valve failure) thường bắt nguồn từ các lỗi phổ biến sau:

1. Chọn sai vật liệu kim loại với môi chất: Lắp đặt van gang cho môi trường nước biển hoặc hóa chất có tính axit nhẹ khiến thân van bị ăn mòn rỗ bề mặt, gây rò rỉ chỉ sau vài tháng.

2. Lắp sai kiểu kết nối hoặc tiêu chuẩn mặt bích: Lắp van có tiêu chuẩn mặt bích JIS vào đường ống sử dụng tiêu chuẩn ANSI. Hệ quả là các tâm lỗ bu-lông không khớp nhau, không thể siết chặt hoặc gây vênh gioăng làm kín.

3. Bỏ qua chiều hướng dòng chảy quy định: Lắp ngược chiều mũi tên in nổi trên thân van cầu hoặc van một chiều, khiến đĩa van bị áp lực dòng chảy ép chặt không thể mở, hoặc gây sụt áp nghiêm trọng.

4. Hoàn toàn không bảo trì định kỳ: Không tra mỡ bôi trơn vào ty van, không vệ sinh cặn rỉ sét đường ống dẫn đến tình trạng lỗi metal valve bị kẹt cứng trục, không thể vặn vô lăng khi gặp sự cố khẩn cấp.

Checklist Hướng Dẫn Chọn Và Lắp Đặt Metal Valve Chuẩn Kỹ Thuật

Quy trình 6 bước chọn van phù hợp cho dự án

• Bước 1 (Môi chất): Xác định lưu chất là nước, hơi, gas hay hóa chất để lựa chọn mác kim loại (Inox, Gang, Đồng, Thép).

• Bước 2 (Nhiệt độ): Kiểm tra nhiệt độ tối đa của hệ thống để chọn vật liệu thân van và vật liệu gioăng làm kín (Seat) phù hợp.

• Bước 3 (Áp suất): Đối chiếu áp suất làm việc tối đa với tiêu chuẩn áp suất của van (PN16, PN25, Class 150,...).

• Bước 4 (Kích thước đường ống): Tra cứu bảng size đường ống để chọn kích thước DN tương thích, tránh hiện tượng thắt nút cổ chai gây sụt áp.

• Bước 5 (Kiểu kết nối): Chọn kết nối Ren (cho kích thước nhỏ < DN50), Mặt bích (cho kích thước lớn > DN50), hoặc Hàn áp lực cao.

• Bước 6 (Tiêu chuẩn kỹ thuật): Xác định van cần đạt tiêu chuẩn nào (ANSI, JIS, DIN, BS) để đồng bộ với toàn hệ thống đường ống.

Hướng dẫn bảo trì và lưu ý vận hành

• Vệ sinh đường ống trước khi lắp: Thổi sạch xỉ hàn, cát bẩn trong lòng ống trước khi siết van, tránh cặn bẩn bám vào làm xước đĩa van và seat van gây rò rỉ.

• Chu kỳ bảo trì định kỳ: Khuyến cáo định kỳ 6 đến 12 tháng một lần tiến hành tra mỡ bôi trơn vào trục ren, kiểm tra độ siết của bu-lông cổ van và kiểm tra độ mài mòn, ăn mòn của kim loại.

• Khi nào cần thay mới? Thay thế van ngay khi phát hiện thân van có vết nứt chân chim do mỏi vật liệu, hoặc khi bề mặt làm kín kim loại đã bị xói mòn sâu, không còn khả năng ngăn dòng chảy dù đã siết chặt hết cỡ.

Câu Hỏi Thường Gặp Về Metal Valve (FAQ)

1. Metal valve có thể dùng cho môi trường hóa chất ăn mòn mạnh không?

Có, nhưng phải chọn đúng loại vật liệu. Đối với hóa chất ăn mòn, các dòng van làm từ Inox 316 (SUS316) hoặc các hợp kim đặc chủng như Hastelloy, Titanium là lựa chọn bắt buộc. Tuyệt đối không dùng van gang hoặc thép carbon cho môi trường này.

2. Van inox và van gang khác nhau như thế nào về mặt ứng dụng thực tế?

Van inox có độ bền hóa học cao, chịu nhiệt và áp tốt, không bị gỉ sét, thường dùng cho thực phẩm, hóa chất và hơi nóng cao cấp. Van gang có giá thành rẻ hơn rất nhiều, trọng lượng nặng, chịu ăn mòn kém hơn, thường dùng cho hệ thống nước sạch, nước thải thông thường và PCCC.

3. Giới hạn chịu nhiệt tối đa của van kim loại là bao nhiêu?

Tùy thuộc vào vật liệu thân và seat. Các dòng van thân thép đúc hoặc inox sử dụng seat làm kín bằng kim loại (Metal seat) có thể chịu được nhiệt độ vận hành liên tục từ 400 độ c đến hơn 500 độ . Nếu sử dụng seat mềm (PTFE), giới hạn nhiệt sẽ bị kéo xuống dưới 200 độ c.

4. Khi nào tôi bắt buộc phải dùng van kim loại thay vì van nhựa?

Bạn bắt buộc phải dùng van kim loại khi hệ thống vận hành ở áp suất cao (trên 10 Bar), nhiệt độ lưu chất cao (trên $60^\circ\text{C} - 80^\circ\text{C}$), hoặc khi van được lắp đặt ngoài trời, nơi chịu tác động liên tục của tia UV và ngoại lực cơ học dễ gây giòn gãy nhựa.

5. Bao lâu thì nên tiến hành bảo dưỡng van công nghiệp kim loại một lần?

Trong điều kiện vận hành nhà máy tiêu chuẩn, chu kỳ bảo dưỡng hợp lý là 6 tháng đến 1 năm một lần. Tuy nhiên, với các vị trí đóng mở liên tục hoặc môi trường lưu chất có tính chất mài mòn cao (như nước thải chứa cát, bùn), chu kỳ kiểm tra nên rút ngắn lại từ 3 đến 6 tháng một lần.

Kết Luận

Metal valve là giải pháp kỹ thuật bền bỉ và tối ưu hàng đầu cho mọi hệ thống công nghiệp yêu cầu khả năng chịu áp suất lớn, nhiệt độ cao và vận hành liên tục. Việc thấu hiểu đặc tính cơ học của từng loại vật liệu kim loại, kết hợp với việc lựa chọn đúng chủng loại van theo đúng thông số kỹ thuật đường ống chính là chìa khóa vàng giúp doanh nghiệp gia tăng tối đa tuổi thọ hệ thống, đảm bảo an toàn lao động và cắt giảm triệt để chi phí vận hành, bảo trì phát sinh.
