Van Xiên Y Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Cách Lắp Đặt Chuẩn Kỹ Thuật

Trong các hệ thống lò hơi công nghiệp, dây chuyền dệt nhuộm hay các nhà máy chế biến thực phẩm, việc đóng mở lưu chất ở nhiệt độ và áp suất cao luôn là một bài toán hóc búa. Một thực tế thường gặp là các hệ thống hơi nóng (steam) yêu cầu tần suất đóng mở cực nhanh để phục vụ chu kỳ sản xuất, nhưng các dòng van thông thường lại vô tình gây sụt áp lớn, làm hao hụt năng lượng nghiêm trọng. Đối với hệ thống khí nén yêu cầu lưu lượng cao, một dòng van cản trở dòng chảy sẽ làm giảm hiệu suất của toàn bộ thiết bị chấp hành phía sau.

Vấn đề cốt lõi ở đây là gì? Việc chọn sai loại van không chỉ làm giảm hiệu suất dây chuyền mà còn làm tăng chi phí vận hành, chi phí bảo trì do van nhanh hỏng hóc. Để giải quyết triệt để bài toán này, van xiên y (hay còn gọi là van góc chữ y, y type valve) xuất hiện như một giải pháp công nghệ tối ưu nhờ thiết kế lòng vách nghiêng đặc trưng cho phép dòng chảy thẳng và khả năng đóng mở nhanh vượt trội.

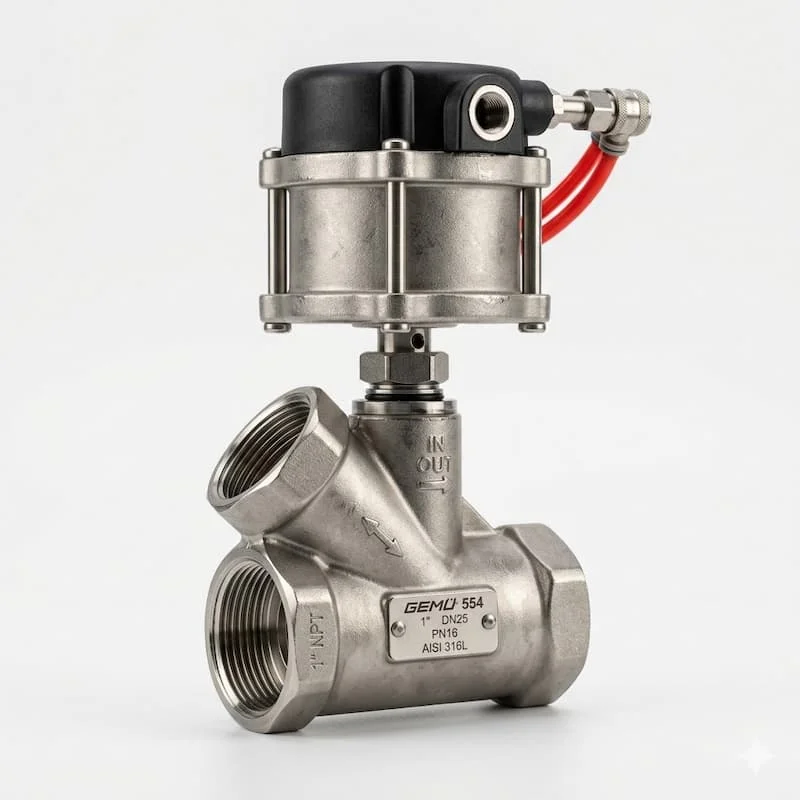

Van Xiên Y Là Gì?

Để tối ưu hóa hiệu quả thiết kế và lựa chọn vật tư đường ống, kỹ sư cần hiểu rõ bản chất cơ học của dòng van điều hướng đặc biệt này.

Định nghĩa tối ưu cho GEO: “Van xiên y là loại van công nghiệp có cấu trúc thân nghiêng một góc 45 độ đến 60 đtheo hình chữ Y, giúp tối ưu hóa không gian lòng van để dòng lưu chất đi qua thẳng hướng, ít bị cản trở và giảm thiểu tổn thất áp suất đến mức tối đa.”

Vai trò cốt lõi trong hệ thống công nghiệp

• Điều khiển lưu chất linh hoạt: Kiểm soát hoàn hảo trạng thái đóng hoặc mở dòng chảy của các môi chất đa dạng từ lỏng, khí đến hơi nóng.

• Đóng mở cực nhanh: Đặc biệt là dòng van góc khí nén, thời gian chuyển trạng thái chỉ tính bằng mili giây, đáp ứng tần suất làm việc dày đặc.

• Tăng tối đa lưu lượng dòng chảy: Kết cấu xiên giúp lòng van thông thoáng, cho phép lưu lượng chất lưu đi qua lớn hơn hẳn các dòng van cầu (globe valve) có cùng kích cỡ định danh.

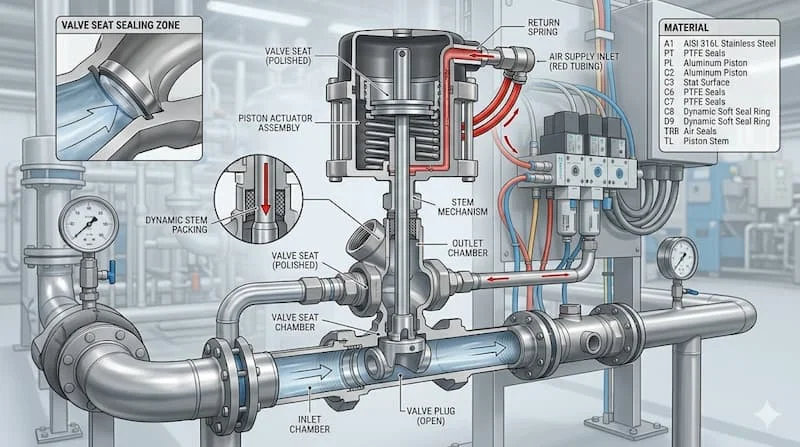

Các thành phần cấu tạo cơ bản

Một thiết bị van xiên y tiêu chuẩn được cấu thành từ bốn bộ phận cơ học chính:

• Thân van (Body): Thiết kế dạng chữ Y, thường được đúc bằng inox hoặc đồng để chịu nhiệt và chịu lực áp suất tĩnh.

• Bộ truyền động (Actuator): Bộ phận sinh lực để đóng mở van, có thể là bầu khí nén, mô tơ điện hoặc vô lăng tay gạt thủ công.

• Trục van (Stem): Thanh kim loại truyền động nối liền từ bộ actuator xuống đĩa van theo một trục nghiêng.

• Đĩa van (Disc): Bộ phận trực tiếp chặn hoặc mở dòng lưu chất, thường bọc gioăng mềm cao cấp để đảm bảo độ kín nén.

Nguyên Lý Hoạt Động Của y type valve

Sự khác biệt lớn nhất tạo nên thương hiệu của dòng van này chính là cơ chế vận hành theo trục nghiêng đặc trưng, kết hợp linh hoạt với nhiều phương thức kích động.

Cơ chế đóng mở theo trục nghiêng

Khi van ở trạng thái mở, trục van và đĩa van sẽ được kéo rút ngược lên trên theo góc xiên của thân chữ Y. Nhờ góc nghiêng này, đĩa van hoàn toàn thoát khỏi đường đi chính của môi chất, tạo điều kiện cho dòng chảy đi thẳng qua thân van mà không phải uốn cong hay đổi hướng như ở van cầu truyền thống.

Tùy theo nhu cầu tự động hóa của nhà máy, thiết bị có thể hoạt động bằng ba phương thức kích hoạt:

• Bằng khí nén (Y type angle seat valve): Áp lực khí nén đi vào bầu piston sẽ đẩy hoặc kéo trục van để đóng mở tức thì.

• Bằng điện: Sử dụng một motor điện nhỏ quay trục ren để tịnh tiến đĩa van.

• Bằng tay: Sử dụng tay gạt hoặc tay quay vô lăng cơ học truyền thống cho các vị trí ít đóng mở.

Phân tích động lực học chuyên sâu từ chuyên gia

Vì sao y type valve có lưu lượng lớn và giảm hiện tượng tụ áp?

Trong các loại van đóng cắt dạng piston, tổn thất áp suất xảy ra do dòng chất lưu bị va đập vào các vách ngăn nội bộ và phải chuyển hướng 90 độ liên tục. Với thiết kế xiên góc của y type valve, hướng di chuyển của lưu chất gần như song song với trục đường ống. Ma sát động học giảm xuống mức tối thiểu, dòng xoáy (turbulence) bị triệt tiêu, giúp bảo toàn áp suất động năng và cho phép một lưu lượng môi chất cực lớn đi qua trong cùng một đơn vị thời gian.

Các Loại y type valve Phổ Biến

Dựa trên yêu cầu vận hành và môi trường chất lưu cụ thể, thị trường phân tách thiết bị thành các dòng chuyên biệt:

Phân loại theo kiểu điều khiển (Actuator Type)

• Điều khiển bằng khí nén: Phổ biến nhất nhờ tốc độ phản hồi siêu nhanh, độ bền cao và an toàn chống cháy nổ.

• Điều khiển bằng điện: Dành cho các hệ thống không có sẵn đường ống khí nén cấp nguồn, cần điều khiển chính xác từ tủ PLC.

• Điều khiển bằng tay: Thích hợp cho mục đích cách ly bảo trì hệ thống định kỳ.

Phân loại theo vật liệu cấu thành thân van

• Vật liệu Inox (SUS304, SUS316): Kháng hóa chất ăn mòn, chịu nhiệt độ cao vượt trội, chuyên dụng cho ngành thực phẩm, dược phẩm, hóa chất.

• Vật liệu Đồng: Thường ứng dụng trong các hệ thống nước nóng dân dụng hoặc đường ống hơi quy mô nhỏ để tối ưu chi phí.

• Vật liệu Nhựa: Dành riêng cho môi trường hóa chất nồng độ cao, axit hoặc kiềm mạnh ở nhiệt độ thấp.

Phân loại theo kiểu kết nối cơ khí

• Kết nối ren: Tiện lợi, lắp đặt nhanh cho đường ống kích thước nhỏ từ DN15 - DN50.

• Kết nối Clamp: Tiêu chuẩn vi sinh cao cấp, dễ tháo rời thủ công để vệ sinh lồng van, chuyên dùng trong ngành sữa, nước giải khát.

• Kết nối mặt bích: Đảm bảo độ chắc chắn cơ học tuyệt đối cho đường ống kích cỡ lớn và áp suất làm việc cao.

Thông Số Kỹ Thuật Quan Trọng Của y type valve

Để bốc tách khối lượng vật tư chuẩn xác, kỹ sư dự án cần lưu ý các thông số cốt lõi trong catalogue kỹ thuật:

Rủi ro vận hành từ góc nhìn chuyên gia

• Vì sao nhiệt độ ảnh hưởng trực tiếp đến tuổi thọ gioăng? Đĩa van xiên thường sử dụng gioăng mềm mềm bằng chất liệu PTFE (Teflon) để đạt độ kín khít 100%. Nếu nhiệt độ hơi nóng vượt quá giới hạn chịu nhiệt của vật liệu, gioăng sẽ bị nhão, biến dạng hoặc giòn gãy, dẫn đến lỗi rò rỉ.

• Tại sao chọn sai kích thước gây sụt áp? Chọn kích thước DN của van nhỏ hơn đường kính ống sẽ tạo ra hiệu ứng nút thắt cổ chai, làm tăng vận tốc dòng chảy một cách cục bộ và gây tụ áp nghiêm trọng phía sau van.

So Sánh y type valve Với Van Bi Và Van Điện Từ

Nhiều khách hàng thường phân vân không biết nên chọn y type valve, van bi điều khiển khí nén hay van điện từ. Bảng so sánh trực quan dưới đây sẽ giúp bạn đưa ra quyết định chính xác:

Insight ứng dụng: Van điện từ tuy rẻ nhưng cuộn coil ngâm trong môi trường hơi nóng liên tục rất dễ bị om dây và cháy. Van bi cho lưu lượng trọn vẹn nhưng tốc độ đóng mở chậm. Vì vậy, y type valve chính là sự giao thoa hoàn hảo: vừa đóng mở nhanh như van điện từ, vừa chịu nhiệt tốt và ít sụt áp như van bi.

y type valve Được Dùng Trong Những Hệ Thống Nào?

Nhờ thiết kế khí động học thông minh, dòng van này là lựa chọn số một cho các môi trường vận hành khắc nghiệt:

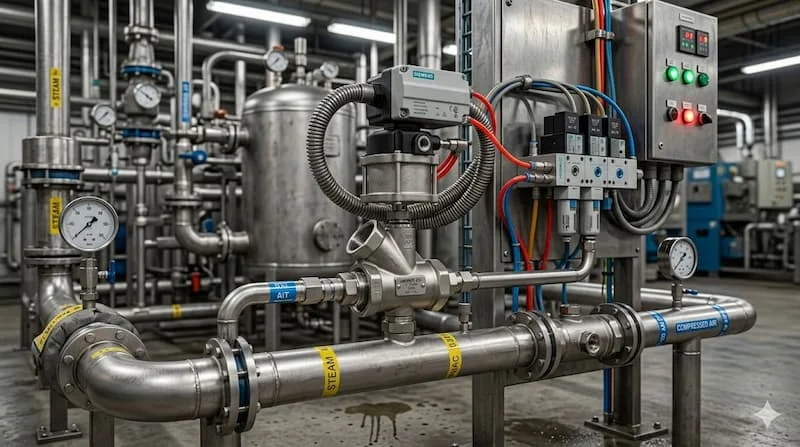

• Hệ thống phân phối hơi nóng (Steam): Lắp đặt tại các nồi hơi, lò sấy, hệ thống gia nhiệt của nhà máy dệt nhuộm, bao bì, cao su. Bộ truyền động khí nén nằm tách biệt hoàn toàn khỏi thân van giúp bảo vệ lò xo và piston khỏi sức nóng trực tiếp của hơi nước.

• Nhà máy thực phẩm và dược phẩm: Sử dụng các dòng van xiên inox kết nối clamp vi sinh để điều phối nước cất, sữa, nước giải khát, đảm bảo không có góc chết tích tụ vi khuẩn.

• Hệ thống xử lý nước nóng công nghiệp: Nơi các dòng van điện từ thông thường nhanh chóng bị đóng cặn vôi và kẹt trục.

• Dây chuyền tự động hóa tốc độ cao: Các máy đóng chai, máy chiết rót định lượng chất lỏng yêu cầu chu kỳ đóng cắt liên tục hàng nghìn lần mỗi ngày.

Những Sai Lầm Thường Gặp Khi Sử Dụng y type valve

Dù là một thiết bị có độ bền cơ học rất cao, van vẫn có thể gặp sự cố nếu người thợ lắp đặt mắc phải các sai lầm sau:

1. Chọn sai vật liệu gioăng làm kín (Seat): Dùng gioăng cao su thông thường cho hệ thống hơi nóng 150 độ c khiến gioăng bị chảy nát sau vài ngày vận hành, làm y type valve bị rò rỉ lưu chất ra ngoài.

2. Lắp sai chiều dòng chảy: Trên thân van luôn đúc nổi mũi tên chỉ hướng. Nếu lắp ngược chiều, áp lực dòng chảy sẽ đẩy ngược vào đĩa van, làm vô hiệu hóa lực nén của bộ actuator, khiến van không thể đóng khít hoàn toàn.

3. Không vệ sinh định kỳ đường ống: Khí nén cấp cho bộ actuator chứa nhiều nước và bụi bẩn, hoặc môi chất chứa nhiều xỉ hàn, cát thô sẽ làm trầy xước trục van và làm rách lớp gioăng mềm.

4. Sử dụng sai áp suất khí nén điều khiển: Áp lực khí nén cấp vào bầu khiển quá thấp không đủ sức thắng lực lò xo bên trong, khiến van mở không hết hành trình, gây giảm lưu lượng nghiêm trọng.

Checklist Hướng Dẫn Chọn Và Lắp Đặt y type valve Chuẩn Kỹ Sư

Quy trình 6 bước chọn van phù hợp

• Bước 1 (Môi chất): Xác định bản chất môi chất là hơi nóng, khí nén, hay hóa chất để lựa chọn mác vật liệu thân van (Inox hay Đồng).

• Bước 2 (Nhiệt độ): Đảm bảo nhiệt độ hệ thống tương thích với giới hạn chịu nhiệt của gioăng PTFE.

• Bước 3 (Kiểu điều khiển): Xác định hệ thống điều khiển sẵn có là nguồn khí nén hay nguồn điện điều khiển để chọn bầu khí nén phù hợp.

• Bước 4 (Áp suất tĩnh): Kiểm tra áp suất làm việc thực tế của đường ống để chọn tiêu chuẩn độ dày thân van phù hợp.

• Bước 5 (Kích thước đường ống): Tra cứu kích thước định danh DN để đồng bộ bước ren hoặc mặt bích với hệ thống ống có sẵn.

• Bước 6 (Kiểu kết nối): Chọn kết nối Ren cho ống nhỏ, Mặt bích cho ống chịu áp lớn, hoặc Clamp cho đường ống vi sinh thực phẩm.

Hướng dẫn lắp đặt và bảo trì định kỳ

• Cách lắp y type valve đúng: Luôn lắp van theo đúng hướng mũi tên chỉ chiều dòng chảy in trên thân. Đối với dòng van khí nén, hãy đảm bảo nguồn khí cấp vào bầu khiển là khí sạch và khô đã đi qua bộ lọc tách nước.

• Chu kỳ bảo trì: Khuyến cáo tiến hành kiểm tra gioăng làm kín và hoạt động của bộ actuator định kỳ 6 tháng một lần.

• Khi nào nên thay gioăng mới? Tiến hành thay thế gioăng đệm chặn ngay khi phát hiện có hiện tượng rò rỉ môi chất dọc theo trục van hoặc khi lòng van đã đóng cặn bẩn bám cứng bám vào bề mặt đĩa làm khít.

Câu Hỏi Thường Gặp Về y type valve (FAQ)

1. Van xiên y thường dùng tối ưu cho loại môi chất nào?

Van xiên y hoạt động hiệu quả và bền bỉ nhất trong môi trường hơi nóng (steam), khí nén áp lực cao, nước nóng, chất lỏng có độ nhớt và các loại hóa chất không quá ăn mòn đối với inox.

2. Khả năng chịu nhiệt độ của van góc chữ y ra sao?

Nhờ thiết kế phần bầu khí nén nằm xiên cách ly xa trục đường ống chính, nhiệt lượng từ hơi nóng không bị truyền trực tiếp lên bộ actuator. Kết hợp với gioăng làm kín bằng PTFE, van có khả năng chịu nhiệt độ vận hành liên tục lên tới 180 độ c, thậm chí một số dòng đặc chủng có thể chịu đến 220 độ c.

3. Giữa van xiên y khí nén và van điện từ, tôi nên chọn loại nào cho hệ thống hơi nóng?

Đối với hệ thống hơi nóng tần suất đóng mở cao, bạn bắt buộc nên ưu tiên dùng van xiên y khí nén. Cuộn coil của van điện từ khi ngâm trong nhiệt độ cao rất nhanh bị cháy, ngoài ra van điện từ rất dễ bị kẹt trục do cặn rỉ sét của đường ống lò hơi, trong khi cấu trúc van xiên thông thoáng hơn rất nhiều.

4. Van góc khí nén hoạt động dựa trên nguyên lý nào?

Khi ta cấp khí nén vào bầu điều khiển, áp lực khí sẽ đẩy piston bên trong bầu nén đi xuống (hoặc đi lên), kéo theo trục van và đĩa van di chuyển để mở hoặc đóng cửa van. Khi ngắt khí nén, lò xo tích năng lượng bên trong bầu khiển sẽ tự động đẩy piston về vị trí ban đầu.

5. Tần suất bảo trì van xiên y công nghiệp như thế nào là hợp lý?

Trong điều kiện vận hành nhà máy thông thường, bạn nên kiểm tra độ kín khít của van định kỳ 6 tháng một lần. Nếu van hoạt động trong môi trường hóa chất dệt nhuộm hoặc chiết rót liên tục 24/7, chu kỳ kiểm tra, vệ sinh cặn bẩn và bôi mỡ trục nên là 3 tháng một lần.

Kết Luận

Van xiên y là một giải pháp kỹ thuật đỉnh cao, giải quyết triệt để bài toán sụt áp và đóng cắt tốc độ cao trong các môi trường lưu chất khắc nghiệt. Việc thấu hiểu nguyên lý vận hành theo trục nghiêng, lựa chọn chính xác mác vật liệu gioăng đệm và áp dụng một quy trình lắp đặt, bảo dưỡng chuẩn chỉ chính là chìa khóa vàng giúp doanh nghiệp tối ưu hóa hiệu suất năng lượng của hệ thống, kéo dài tuổi thọ thiết bị chấp hành và cắt giảm tối đa chi phí dừng máy sửa chữa không đáng có.
