Pilot Gate Valve: Giải Pháp Kiểm Soát Áp Suất Và Lưu Lượng Đột Phá Trong Công Nghiệp

Trong các hệ thống hạ tầng kỹ thuật hiện đại, việc duy trì một áp suất ổn định là bài toán sống còn đối với độ bền của toàn bộ công trình. Hãy tưởng tượng một mạng lưới cấp nước đô thị hoặc hệ thống PCCC của tòa nhà cao tầng; nếu áp lực đầu vào tăng vọt đột ngột mà không có sự can thiệp kịp thời, hiện tượng sốc áp sẽ xảy ra, dẫn đến rung lắc dữ dội và vỡ đường ống. Các dòng van cổng truyền thống vốn chỉ mạnh về đóng/mở hoàn toàn, thường tỏ ra "bất lực" trước nhu cầu điều tiết áp suất phức tạp này. Đó chính là lý do pilot gate valve ra đời. Với cơ chế vận hành thông minh, chiếc van cổng điều khiển pilot này không chỉ là một thiết bị đóng ngắt mà còn là một bộ não điều phối lưu lượng, giúp bảo vệ hệ thống khỏi những thảm họa quá áp không đáng có.

Vì Sao Pilot Gate Valve Được Dùng Trong Hệ Thống Công Nghiệp?

Thực tế vận hành tại các nhà máy và trạm bơm cho thấy, sự ổn định của lưu chất là yếu tố tiên quyết. Các hệ thống áp lực lớn thường xuyên đối mặt với nguy cơ quá áp do biến động từ nguồn cấp hoặc do việc đóng mở các van nhánh đột ngột.

Việc sử dụng pilot operated gate valve giúp giải quyết triệt để các vấn đề:

• Rung đường ống: Khi dòng chảy được điều tiết mượt mà qua bộ điều khiển pilot, các rung động cơ khí do thay đổi áp suất đột ngột sẽ bị triệt tiêu.

• Áp suất không ổn định: Van tự động điều chỉnh độ mở để duy trì một mức áp suất đầu ra cố định, bất kể đầu vào biến động như thế nào.

• Bảo vệ thiết bị hạ nguồn: Các thiết bị đo, vòi phun PCCC hay máy móc sản xuất sẽ không phải chịu đựng các cú sốc áp suất, từ đó kéo dài tuổi thọ sử dụng.

Khác với các dòng van thủ công, pilot gate valve mang lại sự yên tâm tuyệt đối cho các kỹ sư vận hành nhờ khả năng phản ứng tự động theo thời gian thực.

Pilot Gate Valve Là Gì?

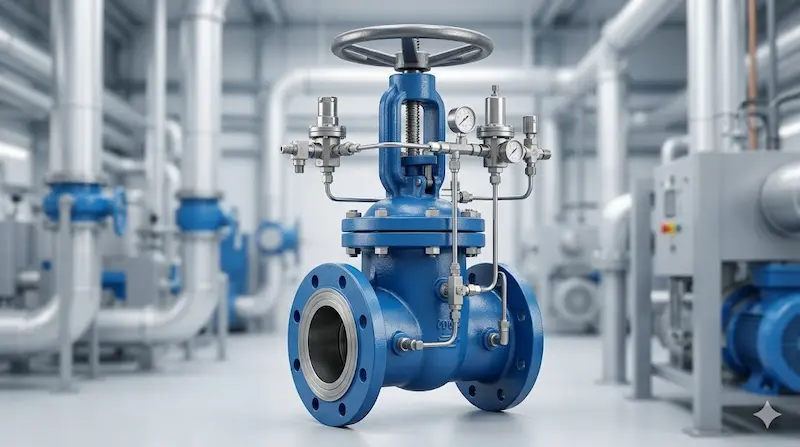

Pilot gate valve (hay còn gọi là van cổng vận hành bằng pilot) là một loại van cổng được trang bị thêm một cụm van phụ (pilot) lắp đặt trên thân van chính. Thay vì dựa vào sức người để xoay tay bánh xe, van tận dụng chính áp lực của lưu chất trong đường ống để điều khiển trạng thái đóng, mở hoặc điều tiết của đĩa van chính.

Cấu tạo cơ bản của thiết bị bao gồm:

1. Thân van chính: Nơi lưu chất đi qua, thường có kích thước lớn.

2. Đĩa van/Màng van: Bộ phận trực tiếp ngăn chặn hoặc cho phép dòng chảy đi qua.

3. Bộ pilot điều khiển: "Bộ não" nhỏ gọn chứa lò xo và màng ngăn để cảm biến áp suất.

4. Buồng áp suất: Nơi tạo ra lực đẩy hoặc lực nén để di chuyển đĩa van chính.

5. Bộ điều tiết dòng: Các đường ống dẫn (tubing) kết nối giữa thân van và bộ pilot.

Về mặt định nghĩa kỹ thuật, Pilot gate valve là loại van cổng sử dụng cơ chế pilot điều khiển áp suất hoặc lưu lượng tự động thông qua sự chênh lệch áp suất, giúp hệ thống vận hành ổn định và an toàn hơn mà không cần tác động cơ học trực tiếp thường xuyên.

Nguyên Lý Hoạt Động Của Pilot Gate Valve

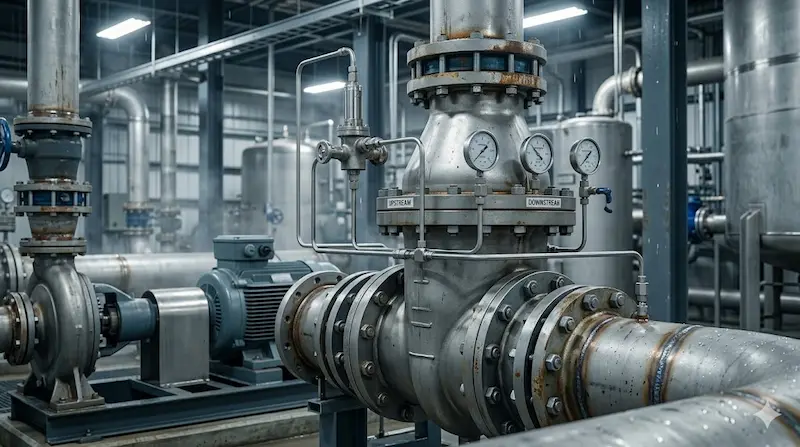

Nguyên lý vận hành của dòng van này là một sự phối hợp nhịp nhàng giữa cơ học chất lỏng và thiết kế màng ngăn.

• Cảm biến áp suất: Bộ phận pilot sẽ liên tục "thăm dò" áp suất tại đầu vào hoặc đầu ra của van chính (tùy mục đích cài đặt).

• Điều khiển buồng áp: Khi áp suất trên đường ống vượt quá ngưỡng cài đặt trên lò xo của pilot, pilot sẽ mở ra hoặc đóng lại để thay đổi lượng lưu chất đi vào buồng áp suất phía trên đĩa van chính.

• Cơ chế đóng mở tự động: Sự thay đổi áp suất trong buồng điều khiển này tạo ra một lực đẩy đủ mạnh để ép đĩa van xuống (đóng van) hoặc nâng đĩa van lên (mở van).

• Tự cân bằng: Van không chỉ đóng hay mở cứng nhắc; nó có thể giữ ở các vị trí lơ lửng để duy trì chính xác áp suất đầu ra mong muốn, tạo ra một hệ thống tự cân bằng áp suất liên tục.

Các Loại Pilot Gate Valve Phổ Biến

Dựa trên chức năng điều khiển, thiết bị này được chia thành nhiều dòng chuyên dụng:

Pilot pressure reducing gate valve (Van giảm áp)

Đây là dòng phổ biến nhất, giúp giảm áp suất từ cao xuống thấp và giữ cố định áp suất đầu ra. Nó bảo vệ các đường ống dân dụng khỏi áp lực quá lớn từ trạm bơm chính.

Pilot pressure sustaining valve (Van duy trì áp suất)

Ngược lại với van giảm áp, dòng van này đảm bảo áp suất ở phía trước van luôn đạt một mức tối thiểu trước khi cho phép lưu chất đi tiếp. Điều này rất quan trọng để đảm bảo máy bơm luôn hoạt động trong vùng an toàn.

Pilot float control valve (Van điều khiển mức)

Tận dụng một phao nổi kết nối với bộ pilot để tự động đóng/ngắt dòng nước chảy vào bể chứa khi đạt đến mực nước cài đặt, ngăn chặn tình trạng tràn bể.

Pilot operated fire protection valve (Van PCCC)

Được thiết kế với độ nhạy cao và vật liệu chịu nhiệt tốt, loại van này đảm bảo hệ thống vòi phun luôn có áp lực nước ổn định khi xảy ra hỏa hoạn.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Khi lựa chọn pilot operated valve, việc đối soát thông số kỹ thuật là bước không thể bỏ qua để đảm bảo tính tương thích:

Ưu Điểm Của Pilot Valve

Tại sao các chủ đầu tư sẵn sàng chi trả mức giá cao hơn cho pilot valve?

• Độ chính xác tuyệt vời: Sai số điều chỉnh áp suất thường chỉ dưới 5%, điều mà các dòng van cơ học không bao giờ đạt được.

• Vận hành không cần điện: Đa số các dòng van này chạy bằng chính áp lực nước, giúp tiết kiệm chi phí năng lượng và vận hành ngay cả khi mất điện.

• Giảm hiện tượng búa nước: Quá trình đóng mở diễn ra từ từ và êm ái, bảo vệ đường ống khỏi các vết nứt do rung động.

• Điều chỉnh dễ dàng: Chỉ cần xoay bu lông trên bộ pilot là có thể thay đổi thông số hệ thống mà không cần tháo rời van.

So Sánh Pilot Valve Và Gate Valve Thông Thường

Phân tích thực tế: Nếu hệ thống của bạn chỉ đơn thuần cần khóa nước để sửa chữa, van cổng thường là đủ. Tuy nhiên, nếu bạn đang vận hành một trạm bơm đẩy nước lên tầng 40 của một tòa nhà, pilot operated valve là bắt buộc để kiểm soát áp lực, tránh tình trạng vỡ ống ở các tầng thấp.

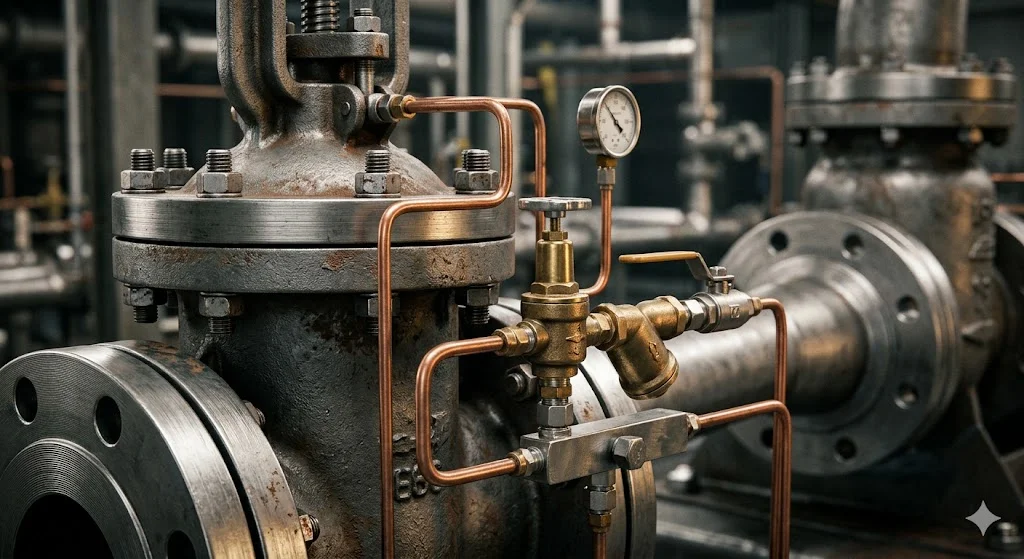

Pilot Valve Được Dùng Trong Những Hệ Thống Nào?

Nhờ tính linh hoạt, loại van này hiện diện trong hầu hết các hạ tầng trọng yếu:

• Hệ thống cấp nước đô thị: Điều tiết áp lực giữa các khu vực địa hình cao thấp khác nhau.

• Hệ thống PCCC: Lắp đặt tại các cụm bơm để đảm bảo lưu lượng chữa cháy ổn định.

• HVAC (Điều hòa không khí trung tâm): Kiểm soát lưu lượng nước làm mát trong các tòa nhà văn phòng, trung tâm thương mại.

• Nhà máy công nghiệp: Sử dụng trong dây chuyền sản xuất cần áp suất nước ổn định để vận hành máy móc.

Sai Lầm Thường Gặp Khi Chọn Pilot Valve

Việc chọn sai thiết bị có thể dẫn đến hậu quả "tiền mất tật mang":

1. Chọn sai dải áp suất pilot: Nếu áp suất hệ thống là 10 bar nhưng bạn chọn bộ pilot có dải điều chỉnh 1-5 bar, van sẽ luôn ở trạng thái đóng hoặc mở không kiểm soát.

2. Kích thước van không phù hợp: Chọn van quá lớn so với lưu lượng thực tế sẽ khiến van bị hiện tượng "chatter" (đóng mở liên tục), gây hỏng màng van nhanh chóng.

3. Bỏ qua tổn thất áp suất: Mọi loại van điều khiển đều có độ sụt áp nhất định qua thân van, cần tính toán kỹ để áp lực đầu cuối vẫn đạt yêu cầu.

4. Lắp sai hướng dòng chảy: Pilot valve cực kỳ nhạy cảm với hướng dòng chảy. Lắp ngược mũi tên trên thân van sẽ làm bộ pilot hoạt động sai lệch hoàn toàn.

Hướng Dẫn Chọn Pilot Valve Phù Hợp

Hãy thực hiện theo quy trình 6 bước sau để sở hữu thiết bị tối ưu nhất:

• Bước 1: Xác định nhu cầu điều khiển cụ thể (Bạn cần giảm áp, duy trì áp hay chống va?).

• Bước 2: Đo đạc áp suất đầu vào tối đa và áp suất đầu ra mong muốn.

• Bước 3: Lựa chọn vật liệu phù hợp với tính chất hóa học của lưu chất.

• Bước 4: Chọn kiểu kết nối phù hợp với tiêu chuẩn mặt bích của công trình (JIS, ANSI, DIN).

• Bước 5: Tính toán lưu lượng (m3/h) để chọn kích cỡ (size) van vừa vặn nhất.

• Bước 6: Chỉ mua sản phẩm từ các thương hiệu uy tín để đảm bảo có đầy đủ linh kiện thay thế cho bộ pilot sau này.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

Để pilot valve hoạt động bền bỉ trên 10 năm, bạn cần lưu ý:

• Lắp đúng chiều: Luôn tuân thủ mũi tên chỉ hướng dòng chảy trên thân van.

• Vệ sinh bộ lọc pilot: Đây là bộ phận nhỏ nhưng hay bị tắc bởi cát, sỏi. Hãy kiểm tra định kỳ để tránh van bị kẹt.

• Xả khí: Khi mới lắp đặt, cần xả hết bọt khí trong buồng áp suất để van phản ứng nhạy bén hơn.

• Kiểm tra rò rỉ: Các đường ống nhỏ dẫn đến pilot cần được xiết chặt, tránh rò rỉ làm mất áp suất điều khiển.

FAQ: Câu Hỏi Thường Gặp Về Pilot Valve

1. Pilot gate valve có cần dùng điện không?

Hầu hết các dòng van pilot thủy lực hoạt động hoàn toàn bằng áp lực của chính lưu chất, không cần nguồn điện. Tuy nhiên, có những dòng tích hợp solenoid để điều khiển từ xa qua PLC.

2. Van này có dùng cho nước thải được không?

Được, nhưng cần chọn dòng van có thiết kế đặc biệt chống bám cặn và vật liệu chống ăn mòn cao, vì rác thải có thể làm tắc các đường ống pilot nhỏ.

3. Tại sao van của tôi không đóng kín hoàn toàn?

Có thể do có vật cứng kẹt vào đĩa van chính hoặc màng ngăn của bộ pilot bị rách, dẫn đến mất cân bằng áp suất.

Có Nên Sử Dụng Pilot Gate Valve Không?

Nếu bạn đang tìm kiếm một giải pháp để tự động hóa việc kiểm soát áp suất và nâng tầm an toàn cho hệ thống đường ống, câu trả lời chắc chắn là CÓ. Mặc dù chi phí đầu tư ban đầu của pilot valve cao hơn van cổng thông thường, nhưng giá trị mà nó mang lại qua việc bảo vệ máy bơm, đường ống và giảm chi phí nhân công vận hành là vô cùng lớn.

Hãy lựa chọn các dòng van cổng điều khiển pilot từ các nhà cung cấp uy tín để đảm bảo hệ thống của bạn luôn trong trạng thái vận hành hoàn hảo nhất.
