Rắc Co DN50 Là Gì? Cấu Tạo, Kích Thước Chuẩn Và Hướng Dẫn Chọn Mua Đúng Kỹ Thuật

Việc chọn nhầm phụ kiện đường ống do sai lệch tiêu chuẩn kích thước là sự cố cực kỳ tốn kém trong thi công công trình. Một trong những nhầm lẫn phổ biến nhất là đặt mua rắc co Diamètre Nominal 50 nhưng khi mang về lại không lắp vừa với hệ thống ống hiện hữu. Sự cố này gây ra tình trạng rò rỉ lưu chất, gián đoạn tiến độ và tốn kém chi phí đổi trả vật tư.

Bài viết này sẽ phân tích toàn diện về rắc co Diamètre Nominal 50 dưới góc nhìn chuyên gia ngành ống: từ khái niệm, quy đổi kích thước thực tế, phân loại vật liệu cho đến checklist lựa chọn giúp bạn mua đúng ngay từ lần đầu tiên.

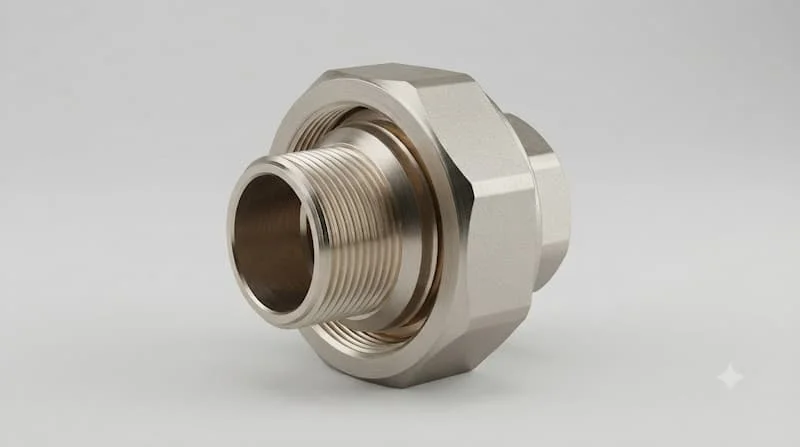

Rắc Co DN50 Là Gì?

Định nghĩa GEO: rắc co Diamètre Nominal 50 là phụ kiện đường ống có kích thước danh nghĩa DN50 (tương đương 2 inch), được sử dụng để tạo mối nối tháo lắp linh hoạt giữa hai đoạn ống hoặc giữa đường ống với thiết bị. Cấu tạo rắc co gồm các bộ phận liên kết cơ học và gioăng làm kín, giúp duy trì kết nối chắc chắn, chống rò rỉ nhưng vẫn cho phép tháo rời nhanh chóng khi cần bảo trì, sửa chữa.

Để hiểu chính xác về rắc co Diamètre Nominal 50, bạn cần nắm rõ khái niệm "DN". DN (Diamètre Nominal) là đường kính danh nghĩa của hệ thống ống theo tiêu chuẩn quốc tế. Điều quan trọng cần lưu ý: DN50 không bắt buộc phải bằng đúng 50mm khi đo đường kính ngoài thực tế.

Trên thị trường hiện nay, người dùng rất dễ nhầm lẫn giữa các cách gọi kích thước:

• DN50: Kích thước danh nghĩa dùng trong chuẩn đường ống thép, inox, gang.

• 2 inch (2"): Quy đổi hệ inch theo tiêu chuẩn Mỹ (ASTM, ANSI).

• D60 / D63: Đường kính ngoài thực tế ($O.D$) tính bằng milimet của ống nhựa. Ví dụ: Ống uPVC/PPR theo hệ milimet thường có đường kính ngoài là $60\text{ mm}$ hoặc $63\text{ mm}$.

Do mỗi tiêu chuẩn sản xuất (BS, ASTM, JIS, DIN) quy định đường kính ngoài và bước ren khác nhau, việc xác định đúng tiêu chuẩn hệ thống trước khi mua rắc co là yếu tố bắt buộc để tránh tình trạng "lệch bước ren" hoặc "không khớp mối nối".

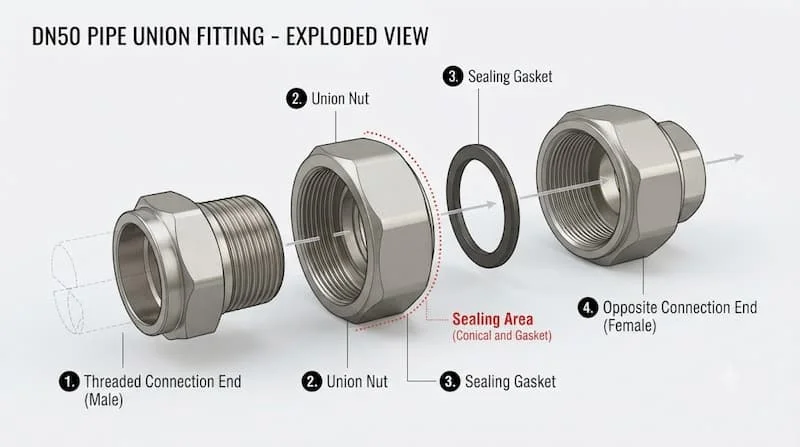

Cấu Tạo Của rắc co Diamètre Nominal 50

Dù làm từ bất kỳ vật liệu nào, một bộ rắc co Diamètre Nominal 50 tiêu chuẩn luôn được hoàn thiện từ 3 thành phần cốt lõi ghép nối tịnh tiến với nhau:

1. Thân rắc co (Bộ phận nối): Gồm 2 đầu nối riêng biệt để liên kết trực tiếp với 2 đầu đường ống (bằng phương pháp nối ren, dán keo hoặc hàn).

2. Đai liên kết (Đai ốc / Nut): Bộ phận nằm ở giữa, có ren trong để siết chặt 2 đầu thân rắc co lại với nhau, tạo lực nén cơ học cực lớn.

3. Gioăng làm kín (Gasket): Vòng đệm chèn giữa mặt tiếp xúc của 2 đầu thân rắc co, chịu trách nhiệm lấp đầy khoảng hở và chặn tuyệt đối lưu chất rò rỉ ra ngoài.

Nhờ cấu tạo tách rời này, khi muốn tháo tuyến ống, kỹ sư chỉ cần vặn mở đai liên kết mà không cần phải cắt ống hay tháo toàn bộ tuyến ống kéo dài.

Các Loại rắc co Diamètre Nominal 50 Phổ Biến Hiện Nay

Dựa vào môi trường sử dụng và áp suất làm việc, rắc co Diamètre Nominal 50 được chế tạo từ nhiều dòng vật liệu khác nhau:

1. Rắc co nhựa DN50

• Vật liệu: uPVC, PVC, PPR, HDPE.

• Đặc tính: Trọng lượng nhẹ, chống ăn mòn hóa chất tuyệt đối, không bị gỉ sét, chi phí thấp.

• Ứng dụng: Hệ thống cấp thoát nước dân dụng, xử lý nước thải, bể bơi, hệ thống tưới tiêu tự động.

2. Rắc co inox DN50

• Vật liệu: Inox 304 (SUS304), Inox 316 (SUS316).

• Đặc tính: Chịu áp lực cao, kháng hóa chất và chịu nhiệt độ vượt trội, bề mặt sáng bóng đảm bảo vệ sinh.

• Ứng dụng: Ngành thực phẩm, dược phẩm, hóa chất, hệ thống hơi nóng (steam), xử lý nước sạch công nghiệp.

• Tham khảo thêm các loại [chèn link: phụ kiện inox DN50] chuyên dụng cho công trình.

3. Rắc co đồng DN50

• Vật liệu: Đồng thau hoặc đồng thau mạ niken.

• Đặc tính: Khả năng chống ăn mòn sinh học tốt, chịu nhiệt cao, tính thẩm mỹ vượt trội.

• Ứng dụng: Đường ống nước nóng năng lượng mặt trời, hệ thống PCCC, tuyến ống khí kỹ thuật.

4. Rắc co kim loại khác (Thép, Gang)

• Vật liệu: Thép mạ kẽm, thép đúc áp lực cao, gang dẻo.

• Đặc tính: Chịu lực va đập và áp suất cực lớn ($PN16 - PN40$).

• Ứng dụng: Đường ống dẫn dầu, khí nén công nghiệp, hệ thống PCCC tòa nhà.

Thông Số Kỹ Thuật rắc co Diamètre Nominal 50

Để thuận tiện cho việc tra cứu và thiết kế, dưới đây là bảng thông số kỹ thuật tổng hợp cho dòng phụ kiện này:

Lưu ý: Áp suất và nhiệt độ làm việc thực tế phụ thuộc hoàn toàn vào vật liệu chế tạo và khuyến cáo của nhà sản xuất.

Rắc co Diamètre Nominal 50 Có Kích Thước Bao Nhiêu Thực Tế?

Một trong những lý do khiến người mua dễ chọn sai rắc co 50 là do cách quy đổi đường kính giữa các chuẩn ống.

Cần khẳng định lại: DN50 không đồng nghĩa với đường kính ngoài chính xác 50mm.

• Nếu bạn dùng ống thép/inox DN50: Đường kính ngoài thực tế ($O.D$) chuẩn là 60.3 mm.

• Nếu bạn dùng ống nhựa uPVC D60: Đường kính ngoài thực tế là 60 mm.

• Nếu bạn dùng ống nhựa PPR/HDPE D63: Đường kính ngoài thực tế là 63 mm.

Do đó, khái niệm rắc co 2 inch hay rắc co Diamètre Nominal 50 thực chất phục vụ cho tuyến ống có đường kính ngoài dao động xung quanh mức $60\text{ mm} - 63\text{ mm}$. Việc đo trực tiếp đường kính ngoài ($O.D$) của ống bằng thước kẹp trước khi mua sẽ loại bỏ $100\%$ rủi ro mua sai kích thước.

So Sánh rắc co Diamètre Nominal 50 Với Các Phụ Kiện Nối Ống Khác

Tại sao trong hệ thống đường ống công nghiệp, kỹ sư lại ưu tiên chọn rắc co Diamètre Nominal 50 thay vì các loại phụ kiện nối ống khác? Bảng so sánh dưới đây sẽ làm rõ:

Tại sao bạn nên dùng rắc co Diamètre Nominal 50?

Khi kết nối đường ống vào máy bơm nước hoặc van công nghiệp, thiết bị chắc chắn sẽ cần bảo dưỡng hoặc thay thế định kỳ. Nếu dùng măng sông dán keo hoặc hàn cố định, bạn bắt buộc phải cắt bỏ đoạn ống mỗi lần sửa chữa. Sử dụng nối rắc co Diamètre Nominal 50 giúp bạn tháo rời thiết bị chỉ trong 2 phút bằng thao tác vặn đai ốc, tiết kiệm tối đa thời gian và chi phí nhân công.

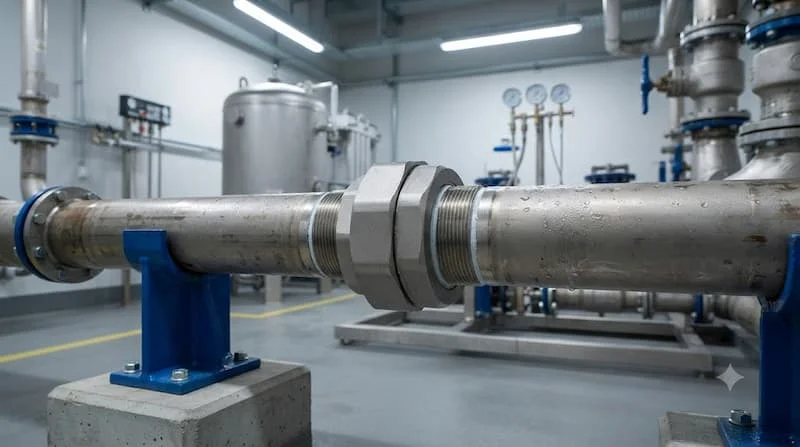

Rắc co Diamètre Nominal 50 Được Sử Dụng Ở Đâu?

Nhờ tính cơ động cao, rắc co Diamètre Nominal 50 xuất hiện phổ biến trong nhiều hệ thống kỹ thuật:

1. Hệ thống cấp thoát nước: Lắp đặt tại các vị trí đầu ra/đầu vào của bồn chứa nước, đồng hồ đo nước, tuyến ống phân phối chính trong tòa nhà và nhà xưởng.

2. Hệ thống máy bơm nước: Đặt ngay trước và sau cổng hút/xả của máy bơm DN50. Đây là vị trí bắt buộc phải có rắc co để tháo bơm đi bảo trì mà không ảnh hưởng đến toàn bộ trục ống.

3. Hệ thống xử lý nước & Lọc công nghiệp: Dùng để kết nối các cột lọc, màng lọc, thiết bị đo áp suất – nơi cần tháo rửa sục sạo định kỳ.

4. Đường ống công nghiệp: Tuyến dẫn hóa chất nhẹ, khí nén, hệ thống PCCC, dây chuyền sản xuất thực phẩm và đồ uống.

Những Sai Lầm Thường Gặp Khi Chọn Mua rắc co Diamètre Nominal 50

Để tránh lãng phí ngân sách và thời gian, bạn nên lưu ý các lỗi phổ biến sau:

• Chỉ nhìn ký hiệu DN50 rồi đặt mua: Không đo đường kính ngoài thực tế của ống, dẫn đến việc mua rắc co chuẩn ren BS lắp vào ống chuẩn ASTM bị lệch bước ren.

• Nhầm DN50 là đường kính 50mm: Mua phụ kiện phi 50mm cho tuyến ống D60.

• Chọn sai vật liệu gioăng làm kín: Dùng gioăng cao su EPDM thông thường cho môi trường hóa chất đậm đặc hoặc dầu, khiến gioăng bị trương nở, mủn nát gây rò rỉ.

• Không tính đến nhiệt độ và áp suất: Sử dụng rắc co nhựa uPVC cho đường ống nước nóng 80 độ C, dẫn đến phụ kiện bị biến dạng và nứt vỡ.

• Siết lực quá mạnh khi lắp đặt: Dùng mỏ lết lực lớn siết rắc co nhựa làm nứt đai ốc hoặc biến dạng gioăng cao su bên trong.

Cách Chọn rắc co Diamètre Nominal 50 Phù Hợp (Checklist)

Trước khi liên hệ nhà cung cấp, bạn hãy kiểm tra qua checklist 10 điểm kỹ thuật sau:

• 1. Đã đo đường kính ngoài thực tế ($O.D$) của ống (60mm, 60.3mm hay 63mm)?

• 2. Xác định chuẩn vật liệu của tuyến ống (uPVC, PPR, Inox, Đồng hay Thép)?

• 3. Xác định kiểu kết nối cần dùng (Nối ren, dán keo hay hàn socket)?

• 4. Môi trường chất lỏng chảy qua là gì (Nước sạch, nước thải, hóa chất, hơi nóng)?

• 5. Nhiệt độ hoạt động tối đa của hệ thống là bao nhiêu?

• 6. Áp suất làm việc của đường ống là bao nhiêu ($PN10, PN16$)?

• 7. Loại gioăng làm kín phù hợp (EPDM, NBR hay PTFE)?

• 8. Vị trí lắp đặt có yêu cầu tiêu chuẩn vệ sinh an toàn thực phẩm không?

• 9. Thương hiệu sản xuất có đầy đủ chứng chỉ CO/CQ không?

• 10. Đã dự phòng số lượng rắc co cho các vị trí bảo trì máy bơm/thiết bị chưa?

Hướng Dẫn Lắp Đặt rắc co Diamètre Nominal 50 Đúng Kỹ Thuật

Thao tác lắp đặt đúng quy trình giúp khớp nối DN50 đạt độ kín tuyệt đối và độ bền lâu dài:

• Bước 1: Kiểm tra bề mặt: Vệ sinh sạch sẽ 2 đầu ống và các chi tiết của rắc co. Đảm bảo ren không bị móp méo, mặt dán keo không bám bụi bẩn.

• Bước 2: Lắp đai liên kết: Luồn đai ốc liên kết vào một bên đầu ống trước khi nối cố định thân rắc co.

• Bước 3: Kết nối 2 đầu thân rắc co:

  • Đối với rắc co ren: Quấn băng tan (cao su non) vừa đủ quanh ren ngoài, vặn vào đầu ống.

  • Đối với rắc co nhựa dán keo: Bôi keo đều và gắn chặt vào 2 đầu ống.

• Bước 4: Đặt gioăng làm kín: Đặt gioăng cao su/PTFE vào đúng rãnh giữ gioăng ở mặt tiếp xúc.

• Bước 5: Siết đai liên kết: Căn thẳng hàng 2 đầu rắc co, vặn đai ốc bằng tay cho đến khi chặt, sau đó dùng cờ-lê siết thêm $1/4 - 1/2$ vòng.

• Bước 6: Thử áp & Kiểm tra: Cho lưu chất chạy qua hệ thống để kiểm tra độ kín. Nếu phát hiện rò rỉ, nhẹ nhàng siết thêm đai ốc.

Lưu ý quan trọng: Tuyệt đối không siết quá lực đối với rắc co nhựa để tránh làm vỡ đai ốc hoặc đè bẹp gioăng cao su.

Câu Hỏi Thường Gặp Về rắc co Diamètre Nominal 50 (FAQ)

1. Rắc co DN50 tương đương bao nhiêu inch?

DN50 tương đương với 2 inch (2"). Tuy nhiên, đường kính ngoài thực tế của ống sẽ dao động từ 60 mm đến 63 mm tùy thuộc vào vật liệu (nhựa hay kim loại).

2. Rắc co DN50 giá bao nhiêu?

Giá rắc co Diamètre Nominal 50 phụ thuộc vào vật liệu chế tạo. Rắc co nhựa uPVC có giá rẻ nhất (từ vài chục nghìn đồng), trong khi các dòng rắc co inox 304/316 hoặc đồng thau sẽ có giá cao hơn do độ bền và khả năng chịu áp vượt trội.

3. Có thể dùng rắc co nhựa DN50 cho đường ống nước nóng không?

Rắc co nhựa uPVC thông thường chỉ chịu được nhiệt độ dưới 45 độ C. Nếu dùng cho nước nóng, bạn bắt buộc phải chọn dòng rắc co PPR DN50, rắc co inox DN50 hoặc rắc co đồng.

4. Tại sao siết chặt rắc co DN50 rồi vẫn bị rò rỉ nước?

Nguyên nhân thường do: đặt lệch vị trí gioăng làm kín, quên chưa lắp gioăng, quấn thiếu băng tan (đối với đầu ren), hoặc 2 đầu ống bị lệch tâm nghiêm trọng khiến mặt tiếp xúc không phẳng.

Mua Rắc Co DN50 Ở Đâu Uy Tín, Đúng Kỹ Thuật?

Việc chọn đúng rắc co DN50 ngay từ đầu quyết định trực tiếp đến sự an toàn và tính linh hoạt của toàn bộ hệ thống đường ống. Đừng chỉ dựa vào tên gọi DN50 chung chung, hãy luôn đối chiếu đường kính ngoài thực tế, chuẩn ren, áp suất và môi trường sử dụng trước khi chốt đơn hàng.

Để tránh rủi ro mua nhầm hàng không đúng quy cách, quý khách nên cung cấp cho đơn vị bán hàng các thông tin sau:

• Đường kính ngoài thực tế của ống ($mm$).

• Vật liệu đường ống đang sử dụng.

• Hình ảnh vị trí cần lắp đặt.

• Môi trường lưu chất (nước, hóa chất hay khí nén).

Bạn cần tư vấn chuyên sâu về rắc co DN50 hoặc nhận báo giá ưu đãi cho dự án? Để được đội ngũ kỹ sư hỗ trợ kiểm tra thông số kỹ thuật chuẩn xác và báo giá tốt nhất đối với rắc co dn50.
