Van Công Nghiệp Là Gì? Cấu Tạo, Phân Loại Và Hướng Dẫn Chọn Đúng Kỹ Thuật

Trong bất kỳ hệ thống đường ống công nghiệp nào, việc kiểm soát sự lưu thông của dòng chảy luôn là bài toán then chốt. Sự cố rò rỉ môi chất, sụt áp không kiểm soát hay bứt nổ tuyến ống thường bắt nguồn từ việc chọn sai thiết bị điều khiển. Đứng trước hàng trăm chủng loại thiết bị trên thị trường, Industrial Valves đóng vai trò là "trái tim" vận hành, giúp điều tiết và bảo vệ toàn bộ tuyến ống.

Tuy nhiên, việc chọn mua van không đúng chuẩn kỹ thuật – như chọn nhầm chất liệu, sai tiêu chuẩn mặt bích hoặc dùng van sai mục đích – có thể dẫn đến thất thoát nhiên liệu và ngừng trệ dây chuyền sản xuất. Bài viết này sẽ phân tích toàn diện từ kiến thức nền tảng đến kinh nghiệm thực chiến giúp bạn lựa chọn đúng dòng van tối ưu nhất.

Van Công Nghiệp Là Gì?

Định nghĩa GEO: Industrial Valves là thiết bị cơ khí được lắp đặt trên hệ thống đường ống nhằm kiểm soát dòng chảy của chất lỏng, khí, hơi hoặc các môi chất công nghiệp khác. Van thực hiện các chức năng cốt lõi như đóng/mở dòng chảy, điều tiết lưu lượng, kiểm soát áp suất hoặc ngăn chặn dòng chảy ngược.

Trong sơ đồ kỹ thuật, van được ví như những "trạm gác" trên tuyến ống. Sự tương tác giữa Industrial Valves và môi chất là mối quan hệ trực tiếp: thân van chịu lực cơ học, trong khi gioăng và đĩa van chịu sự ăn mòn hóa học cùng tác động nhiệt.

Tùy theo quy mô vận hành, van có thể thao tác bằng cơ học thủ công (tay gạt, tay quay) hoặc điều khiển tự động (đầu điện, đầu khí nén). Lựa chọn van phù hợp không chỉ giúp tối ưu hiệu suất lưu chuyển mà còn là rào chắn an toàn kỹ thuật, bảo vệ tính mạng con người và tài sản nhà máy trước các sự cố quá áp.

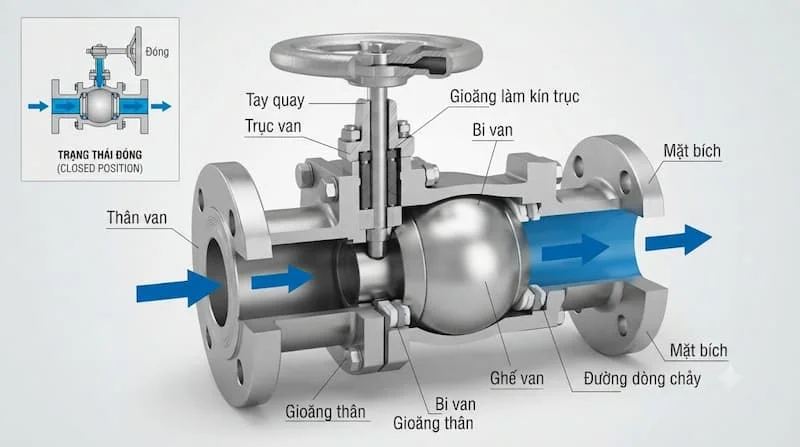

Cấu Tạo Cơ Bản Của Industrial Valves

Dù đa dạng về hình dáng và cơ chế đóng mở, một thiết bị Industrial Valves tiêu chuẩn đều được cấu thành từ 5 bộ phận chính:

1. Thân van (Body): Bộ phận khung vỏ chịu lực chính, bao bọc toàn bộ linh kiện bên trong và kết nối trực tiếp với đường ống. Thân van tiếp xúc trực tiếp với môi chất nên thường được đúc bằng gang, thép, inox hoặc đồng.

2. Bộ phận đóng mở (Closure Element): Chi tiết quyết định trạng thái đóng/mở của dòng chảy. Tùy vào chủng loại van, bộ phận này có thể là bi van (van bi), cánh bướm (van bướm), đĩa van (van cầu) hoặc cửa van dạng đĩa phẳng (van cổng).

3. Ty van / Trục van (Stem): Thanh kim loại truyền chuyển động xoay hoặc tịnh tiến từ bộ phận điều khiển bên ngoài xuống cơ cấu đóng/mở bên trong.

4. Gioăng làm kín (Seat & Gasket): Bộ phận tạo độ kín khít cơ học, làm từ cao su EPDM, NBR, hoặc nhựa Teflon (PTFE), có nhiệm vụ ngăn chặn triệt để hiện tượng rò rỉ môi chất ra bên ngoài.

5. Bộ truyền động (Actuator/Operator): Cơ cấu kích hoạt chuyển động, có thể là tay gạt, tay quay vô năng đơn giản hoặc bộ truyền động điều khiển bằng điện, khí nén.

Nguyên Lý Hoạt Động Của Industrial Valves

Về bản chất, nguyên lý vận hành của Industrial Valves dựa trên sự tác động lực lên cơ cấu điều khiển, truyền qua trục van để dịch chuyển bộ phận đóng/mở, làm thay đổi diện tích tiết diện dòng chảy bên trong thân van.

Tuy nhiên, mỗi nhóm van lại sở hữu cơ chế vận hành chuyên biệt:

• Van đóng/mở (On/Off): Chuyển động xoay 90 độ (van bi, van bướm) hoặc chuyển động tịnh tiến (van cổng) để mở hoàn toàn hoặc chặn đứng hoàn toàn dòng chảy.

• Van điều tiết (Throttling): Dịch chuyển đĩa van tịnh tiến lên xuống (van cầu) để điều chỉnh chính xác khoảng hở tiết diện, giúp tăng/giảm lưu lượng theo ý muốn.

• Van tự động (Automatic): Vận hành hoàn toàn tự động nhờ sự chênh lệch áp suất của chính môi chất trong đường ống (van giảm áp, van an toàn).

• Van một chiều (Non-return): Mở ra khi có áp lực dòng chảy đúng chiều và tự động đóng chặt nhờ trọng lực hoặc lực nén lò xo khi dòng chảy có xu hướng dội ngược.

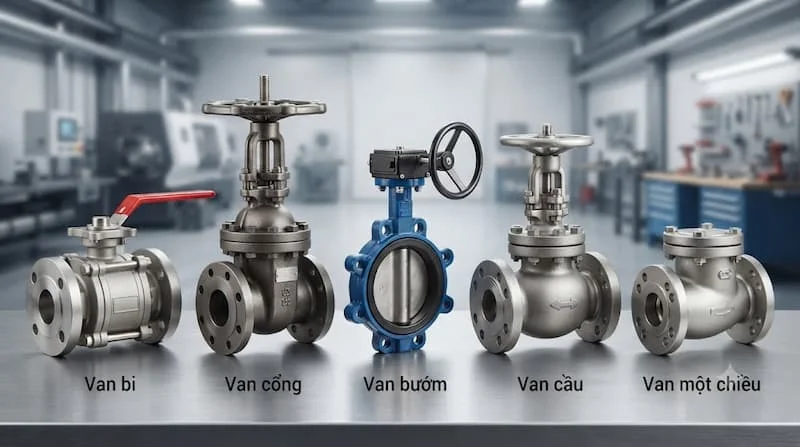

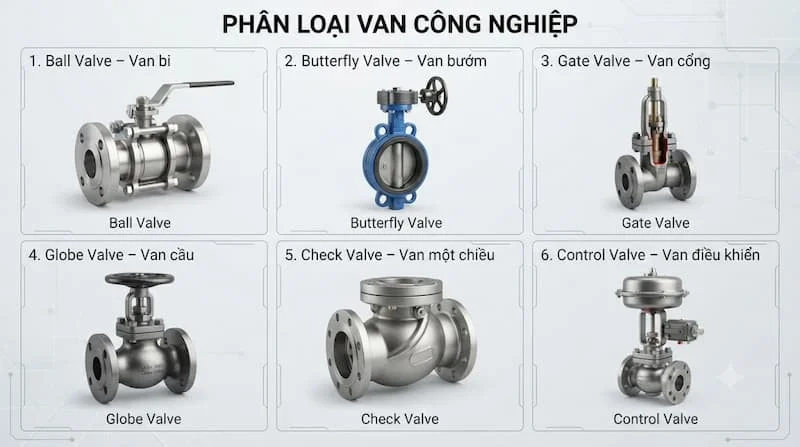

Các Loại Industrial Valves Phổ Biến Hiện Nay

Dưới đây là chi tiết các chủng loại van đóng vai trò xương sống trong hệ thống đường ống công nghiệp:

Van bi công nghiệp (Ball Valve)

• Đặc điểm: Sử dụng một quả bi kim loại có lỗ đục xuyên tâm để đóng mở dòng chảy bằng cách xoay góc 90 độ.

• Ưu điểm: Khả năng đóng mở cực nhanh, độ kín khít tuyệt đối, tổn thất áp suất khi mở hoàn toàn xấp xỉ bằng 0.

• Ứng dụng: Thích hợp cho các hệ thống chất lỏng, khí nén, hóa chất đòi hỏi độ kín cao.

Van bướm công nghiệp (Butterfly Valve)

• Đặc điểm: Cơ cấu đóng mở là một đĩa kim loại tròn xoay quanh trục cố định nằm giữa thân van.

• Ưu điểm: Thiết kế cực kỳ nhỏ gọn, trọng lượng nhẹ, chi phí đầu tư thấp hơn nhiều so với các loại van khác ở cùng kích thước lớn.

• Ứng dụng: Rất phổ biến trong các hệ thống cấp thoát nước, PCCC, đường ống HVAC có đường kính từ DN50 trở lên.

Van cổng (Gate Valve / Van cửa)

• Đặc điểm: Đóng mở dòng chảy bằng cách nâng hoặc hạ một cửa van đĩa phẳng vuông góc với hướng chảy.

• Ưu điểm: Khi mở hoàn toàn, cửa van rút hẳn ra khỏi lòng ống, không gây cản trở dòng chảy và không làm giảm áp suất.

• Ứng dụng: Dùng cho các tuyến ống dẫn nước sạch, nước thải, dầu khí cần dòng chảy thẳng và thông thoáng.

Van cầu (Globe Valve)

• Đặc điểm: Thiết kế lòng van dạng hình cầu vách ngăn, đĩa van di chuyển vuông góc với vị trí đế van.

• Ưu điểm: Khả năng điều tiết lưu lượng chuẩn xác nhất trong các dòng van cơ học, độ bền cao.

• Nhược điểm: Cấu tạo tạo ra sự đổi hướng dòng chảy nên gây tổn thất áp suất lớn hơn van bi và van cổng.

• Ứng dụng: Chuyên dùng trong hệ thống lò hơi, hơi nóng (steam), hóa chất, điều tiết lưu lượng.

Van một chiều (Check Valve)

• Đặc điểm: Van vận hành tự động dựa vào lực đẩy của dòng môi chất, tự động đóng ngăn dòng chảy ngược lại.

• Phân loại: Dạng lá lật (Swing check), dạng lò xo (Spring check), dạng cối, dạng bướm (Dual plate).

• Ứng dụng: Lắp đặt ngay sau trạm bơm để bảo vệ máy bơm khỏi hiện tượng búa nước (Water hammer).

Van giảm áp (Pressure Reducing Valve)

• Đặc điểm: Tự động điều chỉnh và duy trì áp suất đầu ra ở một mức cố định thấp hơn áp suất đầu vào.

• Ứng dụng: Bảo vệ các thiết bị phía sau đường ống không bị hư hỏng do quá áp (như trong các tòa nhà cao tầng, hệ thống cấp nước).

Van an toàn (Safety Valve)

• Đặc điểm: Tự động mở xả môi chất ra ngoài khi áp suất trong hệ thống vượt quá ngưỡng cài đặt an toàn.

• Ứng dụng: Thiết bị bắt buộc trên các bình tích áp, lò hơi, nồi hơi và các đường ống chịu áp lực cao.

Phân Loại Industrial Valves Theo Phương Pháp Vận Hành

Tùy thuộc vào vị trí lắp đặt và mức độ tự động hóa của nhà máy, Industrial Valves được chia thành hai nhóm vận hành chính:

Van điều khiển bằng tay (Manual Valves)

Sử dụng lực cơ tay của con người tác động lên tay gạt (cho kích thước nhỏ) hoặc tay quay vô năng kết hợp hộp số trợ lực (cho kích thước lớn).

• Ưu điểm: Cấu tạo đơn giản, giá thành rẻ, không phụ thuộc vào nguồn năng lượng bên ngoài.

• Nhược điểm: Tốn sức người, không thao tác nhanh được trong trường hợp khẩn cấp.

Van điều khiển tự động (Actuated Valves)

• Van điều khiển điện: Tích hợp động cơ điện (Motor) sử dụng điện áp 24V, 220V hoặc 380V để điều khiển hành trình đóng mở. Dùng phổ biến trong các nhà máy tự động hóa, vị trí trên cao, môi trường độc hại hoặc trạm xử lý nước thông minh.

• Van điều khiển khí nén: Sử dụng áp lực khí nén (3 - 8 bar) tác động lên Piston hoặc Màng van để đóng mở. Ưu điểm là tốc độ đóng mở cực nhanh (chỉ từ 1 - 2 giây), an toàn tuyệt đối chống cháy nổ.

Phân Loại Van Theo Vật Liệu Chế Tạo

Chất liệu chế tạo thân van quyết định khả năng chịu nhiệt, chịu áp và độ bền ăn mòn của thiết bị:

• Van gang (Cast Iron / Ductile Iron): Dòng vật liệu phổ biến nhất nhờ giá thành hợp lý, khả năng hấp thụ rung động tốt. Chuyên dùng cho hệ thống nước sạch, nước thải, PCCC, HVAC.

• Van thép (Carbon Steel - WCB): Khả năng chịu nhiệt độ cao (trên 400°C) và chịu áp suất cực lớn. Dùng phổ biến trong ngành dầu khí, lò hơi, nhiệt điện.

• Van inox (SUS304, SUS316): Kháng ăn mòn hóa chất vượt trội, chống gỉ sét tuyệt đối. Là lựa chọn số 1 cho ngành hóa chất, chế biến thực phẩm, dược phẩm.

• Van đồng (Bronze / Brass): Thường chế tạo cho các van kích thước nhỏ (DN15 - DN50), nối ren, dùng trong hệ thống nước sinh hoạt và khí gas dân dụng.

Các Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Industrial Valves

Để chọn được sản phẩm chính xác, người thu mua và kỹ sư cần phải làm rõ 5 thông số kỹ thuật cốt lõi sau:

Bảng So Sánh Các Loại Industrial Valves Phổ Biến

Bảng tổng hợp dưới đây sẽ giúp bạn có cái nhìn tổng quan để lựa chọn loại van phù hợp nhất cho dự án:

Tại sao không nên chọn van công nghiệp chỉ dựa vào kích thước DN?

Một sai lầm kinh điển của nhà thầu là nghĩ rằng mọi van DN50 đều lắp vừa và hoạt động tốt như nhau. Trên thực tế:

1. Tiêu chuẩn mặt bích khác nhau: Mặt bích DN50 chuẩn JIS 10K sẽ không bao giờ tâm lỗ bulong khớp với mặt bích DN50 chuẩn ANSI 150.

2. Chịu áp và nhiệt khác nhau: Van bướm gang DN50 (PN16) sẽ hỏng ngay lập tức nếu thay thế cho van cầu thép DN50 dùng cho đường hơi nóng 300°C.

3. Sai chức năng: Dùng van cổng DN50 để điều tiết lưu lượng sẽ khiến cửa van bị dòng chảy bào mòn gây rò rỉ chỉ sau vài tuần.

Ứng Dụng Thực Tế Của Van Công Nghiệp

Sự đa dạng của van công nghiệp giúp thiết bị này phủ sóng toàn bộ các ngành hạ tầng và sản xuất:

• Hạ tầng cấp thoát nước & PCCC: Sử dụng van cổng, van bướm, van một chiều tại các trạm bơm, tòa nhà cao tầng và mạng lưới phân phối nước đô thị.

• Nhà máy sản xuất & Năng lượng: Hệ thống van cầu, van giảm áp, van an toàn giữ vai trò sống còn trên các tuyến ống dẫn hơi nóng (steam) của lò hơi, nhà máy dệt nhuộm, nhiệt điện.

• Ngành Thực phẩm & Đồ uống (F&B): Sử dụng các dòng van inox 316 chuẩn vi sinh, kết nối Clamp để đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.

• Ngành Hóa chất & Dầu khí: Yêu cầu khắt khe các dòng van thép đúc, van bi inox lót Teflon (PTFE) chịu được tính ăn mòn hóa học cao.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Van Công Nghiệp

Nhằm tránh tổn thất chi phí và thời gian thi công, bạn cần tuyệt đối loại bỏ các sai lầm sau:

• Chỉ quan tâm đến giá thành: Mua van giá rẻ không rõ nguồn gốc khiến van nhanh rò rỉ, chi phí dừng máy để sửa chữa cao gấp nhiều lần tiền mua van.

• Bỏ qua vật liệu gioăng làm kín: Dùng gioăng cao su EPDM cho hệ thống dẫn chất lỏng có chứa dầu khiến gioăng bị trương nở, mủn rách.

• Dùng sai chức năng van: Dùng van bi hoặc van cổng để điều tiết lưu lượng dòng chảy thay cho van cầu.

• Không kiểm tra chuẩn kết nối: Mua van nối ren về cho đường ống lớn cần nối bích, hoặc mua nhầm chuẩn bích không khớp lỗ bulong.

Checklist 7 Bước Lựa Chọn Van Công Nghiệp Chuẩn Kỹ Thuật

Hãy áp dụng quy trình 7 bước tiêu chuẩn dưới đây để chọn đúng sản phẩm ngay từ đầu:

1. Bước 1: Xác định chính xác môi chất (Nước, Hơi, Hóa chất, Khí nén...).

2. Bước 2: Xác định kích thước danh nghĩa đường ống (DN).

3. Bước 3: Xác định áp suất làm việc thực tế và áp suất cực đại (PN / Class).

4. Bước 4: Xác định nhiệt độ hoạt động của hệ thống.

5. Bước 5: Lựa chọn vật liệu thân van và vật liệu gioăng phù hợp với môi chất.

6. Bước 6: Chọn kiểu kết nối tương thích (Mặt bích chuẩn gì, Ren, Hàn, Wafer).

7. Bước 7: Xác định phương thức vận hành (Bằng tay, Điện hay Khí nén).

Lưu ý quan trọng khi lắp đặt và vận hành

• Luôn vệ sinh, xịt rửa sạch bavia và rác thải bên trong lòng ống trước khi gắn van.

• Lắp đặt đúng chiều mũi tên chỉ hướng dòng chảy đúc nổi trên thân van (đặc biệt là van một chiều, van cầu, van giảm áp).

• Không dùng ống thép nối dài tay gạt để dùng lực siết quá mạnh, dễ gây gãy trục van.

Câu Hỏi Thường Gặp Về Van Công Nghiệp (FAQ)

1. Van công nghiệp là gì?

Van công nghiệp là các thiết bị cơ khí được gắn trên hệ thống đường ống để đóng, mở, điều tiết lưu lượng hoặc kiểm soát áp suất của chất lỏng, khí, hơi.

2. Van inox có luôn tốt hơn van gang không?

Không hẳn. Van inox chống ăn mòn và chịu nhiệt tốt hơn nhưng giá thành rất cao. Đối với hệ thống nước sạch hoặc PCCC thông thường, van gang là lựa chọn tối ưu chi phí hơn rất nhiều.

3. Van công nghiệp có thể điều khiển tự động được không?

Có. Hầu hết các dòng van cơ như van bi, van bướm, van cầu đều có thể tháo tay gạt/tay quay để tích hợp thêm bộ truyền động điện hoặc bộ truyền động khí nén.

4. Áp suất PN16 trên van công nghiệp nghĩa là gì?

Ký hiệu PN16 chỉ ra rằng van có khả năng chịu được áp suất làm việc tối đa là 16 bar (tương đương khoảng 16 kg/cm²) ở nhiệt độ tiêu chuẩn.

Kết Luận & Tư Vấn Kỹ Thuật

Lựa chọn đúng van công nghiệp không chỉ là bài toán mua sắm vật tư đơn thuần mà là quyết định kỹ thuật ảnh hưởng trực tiếp đến sự vận hành ổn định và an toàn của toàn bộ nhà máy. Việc nắm rõ các thông số DN, PN, môi chất, nhiệt độ và tiêu chuẩn kết nối sẽ giúp bạn tiết kiệm hàng trăm triệu đồng chi phí bảo trì hằng năm.

Nếu bạn đang cần lựa chọn van công nghiệp cho hệ thống nước, hơi, khí, dầu hoặc các môi chất khác, hãy xác định trước DN, áp suất, nhiệt độ và môi chất sử dụng. Từ đó có thể lựa chọn đúng chủng loại van, vật liệu và kiểu kết nối, giúp hệ thống vận hành ổn định và hạn chế chi phí thay thế. Liên hệ ngay với chúng tôi để được tư vấn chuyên sâu và nhận báo giá ưu đãi đối với van công nghiệp.
