Van nước đóng mở – thiết bị không thể thiếu trong hệ thống đường ống

Mở bài

Trong quá trình thi công và vận hành, một tình huống thực tế thường gặp là hệ thống đường ống cấp nước cần ngừng dòng chảy khẩn cấp để tiến hành sửa chữa, hoặc một nhánh đường ống cần được cô lập nhưng lại không muốn làm gián đoạn toàn bộ hoạt động của toàn hệ thống. Đối với các dây chuyền đòi hỏi thao tác đóng mở nước thường xuyên, việc lựa chọn đúng loại van nước đóng mở đóng vai trò quyết định đến sự an toàn và hiệu suất làm việc.

Trên thị trường hiện nay có vô số dòng thiết bị với cơ chế vận hành khác nhau. Tuy nhiên, hoàn toàn không có một mẫu van vạn năng nào phù hợp cho mọi hệ thống. Nếu chọn sai chủng loại, hệ thống rất dễ đối mặt với tình trạng rò rỉ nước, khó khăn khi thao tác vận hành thủ công hoặc làm giảm nghiêm trọng tuổi thọ thiết bị.

Nội dung dưới đây sẽ giúp bạn làm rõ khái niệm van nước đóng mở là gì, phân loại chi tiết các dòng sản phẩm phổ biến, đặc tính ứng dụng cũng như quy trình lựa chọn và lắp đặt chuẩn chuyên gia kỹ thuật.

Kiến thức nền

Van nước đóng mở là gì?

Van nước đóng mở là thiết bị được lắp trên đường ống nhằm kiểm soát dòng nước bằng cách cho phép dòng chảy đi qua hoặc ngăn dòng chảy. Tùy thiết kế, van có thể được vận hành bằng tay gạt, tay quay hoặc bộ truyền động tự động.

Hiểu theo chức năng cơ bản, trạng thái "đóng" có nghĩa là chặn đứng hoàn toàn dòng nước, trong khi trạng thái "mở" tạo ra không gian thông thoáng cho lưu chất lưu thông. Một vài dòng van đặc thù có thể kiêm nhiệm thêm khả năng điều tiết lưu lượng dòng chảy. Dù vậy, mục đích cốt lõi của phần lớn các thiết bị van nước đóng mở vẫn là thực hiện nhiệm vụ isolation – nghĩa là cô lập dòng chảy tại một vị trí nhất định trên tuyến ống.

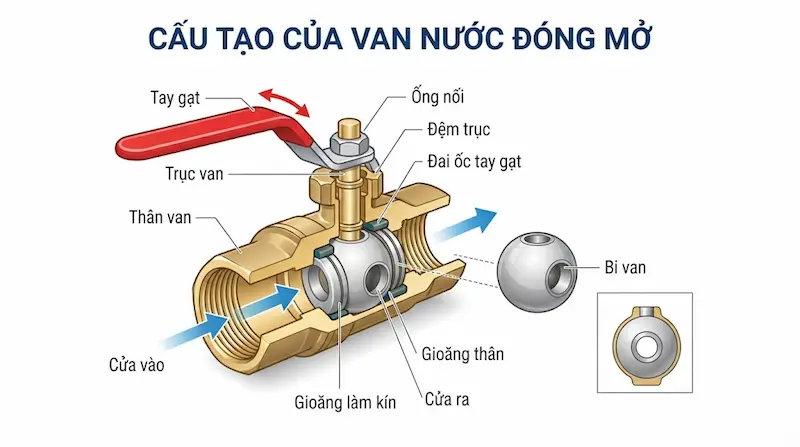

Nguyên lý hoạt động của van nước đóng mở

Về mặt tổng quát, nguyên lý vận hành của nhóm thiết bị này được chia thành hai trạng thái:

• Trạng thái mở: Đường ống thông thoáng nhờ bộ phận đóng mở nằm gọn ở vị trí mở, cho phép nước lưu thông tự do.

• Trạng thái đóng: Bộ phận chặn di chuyển nằm chắn ngang đường đi của dòng chảy, từ đó chặn đứng hoàn toàn áp lực nước.

Tùy theo cấu trúc cơ khí, mỗi dòng sản phẩm sẽ mang một nguyên lý chuyển động riêng biệt:

• Van bi: Sử dụng một viên bi đục lỗ xoay góc 90 độ để mở hoặc chặn nước.

• Van bướm: Sử dụng đĩa van xoay quanh một trục cố định nằm giữa dòng chảy.

• Van cổng: Vận hành bằng đĩa hoặc cửa van dịch chuyển theo phương thẳng đứng lên xuống.

• Van cầu: Điều hướng dòng chảy thông qua đĩa van di chuyển theo chiều vuông góc với đường ống.

Phân tích chuyên sâu

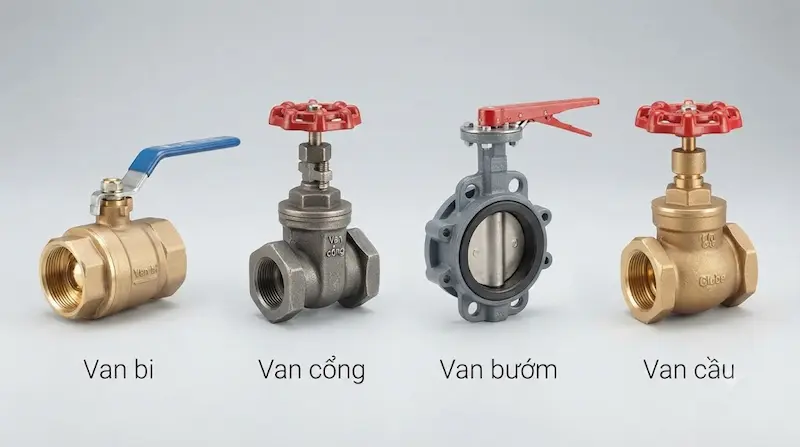

Các loại van nước đóng mở phổ biến

Van bi

Dòng van này nổi tiếng với khả năng đóng mở cực kỳ nhanh chóng thông qua tay gạt xoay vuông góc. Cấu tạo van bi khá gọn gàng, phù hợp hoàn hảo với những vị trí cần thao tác khóa mở liên tục. Chúng được chế tạo từ nhiều vật liệu khác nhau như đồng, inox hoặc thép để thích ứng với nhiều môi chất.

Van cổng

Còn được giới kỹ thuật gọi là gate valve, dòng thiết bị này sở hữu bộ phận đóng mở di chuyển tịnh tiến theo phương lên xuống. Mục đích chính của van cổng là cô lập dòng chảy trong các hệ thống đường ống công nghiệp có kích thước từ trung bình đến lớn. Cần lưu ý không nên sử dụng van cổng cho mục đích điều tiết lưu lượng liên tục.

Van bướm

Sở hữu kết cấu thân kẹp cực kỳ gọn nhẹ với đĩa van xoay tròn quanh trục, van bướm là giải pháp tối ưu cho các đường ống có đường kính lớn. Thiết bị được chia thành các kiểu kết nối dạng wafer, lug hoặc mặt bích, xuất hiện dày đặc trong các hệ thống cấp nước đô thị, HVAC và PCCC.

Van cầu

Khác với các dòng chuyên cô lập, van cầu sở hữu khả năng kiểm soát và điều tiết lưu lượng dòng chảy cực tốt. Tuy nhiên, cấu tạo bên trong của nó sẽ tạo ra một khoảng tổn thất áp suất nhất định, phù hợp cho các điểm cần tinh chỉnh lưu chất.

Van nhựa

Các dòng van nước đóng mở làm bằng chất liệu nhựa (như PVC, uPVC) có ưu điểm trọng lượng siêu nhẹ và khả năng kháng hóa chất vượt trội. Chúng là lựa chọn tiết kiệm cho hệ thống nước sạch, tưới tiêu hoặc hóa chất nhẹ, miễn là tuân thủ giới hạn nhiệt độ và áp suất cho phép.

So sánh các loại van nước đóng

Nên chọn van nào?

• Nếu không gian hẹp và cần đóng/mở nhanh: Hãy cân nhắc van bi.

• Nếu cần cô lập tuyến ống chịu áp: Van cổng là lựa chọn truyền thống.

• Nếu đường kính ống lớn: Van bướm giúp tiết kiệm tối đa không gian và chi phí.

• Nếu cần kiểm soát, tinh chỉnh lưu lượng: Van cầu phát huy hiệu quả tốt nhất.

Thông số kỹ thuật cần quan tâm khi mua van nước đóng

1. Kích thước van: Bao gồm các quy cách phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80... bắt buộc phải đối chiếu khớp với tiêu chuẩn ống.

2. Vật liệu: Đồng, gang, inox, thép hoặc nhựa tùy thuộc vào tính chất nguồn nước.

3. Kiểu kết nối: Nối ren, mặt bích, kẹp wafer, nối lug, hàn nhiệt hoặc dán keo socket.

4. Áp suất làm việc: Các mức chịu áp tiêu chuẩn như PN10, PN16, PN25 hoặc tiêu chuẩn Class quốc tế.

5. Nhiệt độ: Kiểm tra kỹ giới hạn chịu nhiệt của thân van, gioăng làm kín và đĩa van với môi chất thực tế.

6. Kiểu vận hành: Tay gạt, tay quay vô lăng vô cấp, hoặc tích hợp mô tơ điện, khí nén tự động.

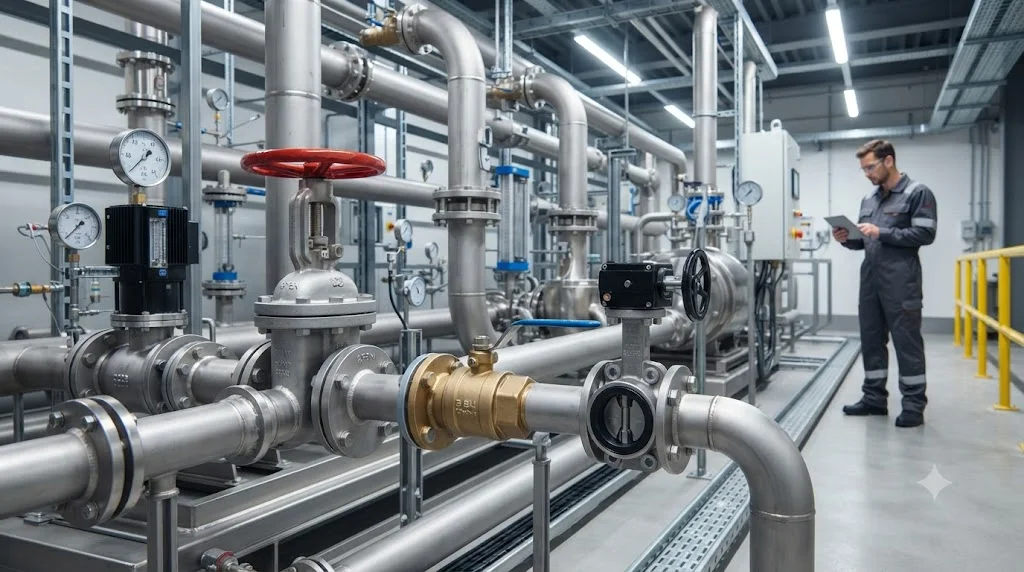

Ứng dụng thực tế

Van nước đóng được sử dụng ở đâu?

Hệ thống nước gia đình

Thiết bị hiện diện ở mọi ngóc ngách từ đường ống cấp nước tổng, các bồn chứa nước sinh hoạt, đầu ra máy bơm cho đến các nhánh ống phân phối tới từng khu vực sử dụng trong nhà.

Hệ thống cấp thoát nước

Tại các trạm bơm công suất lớn, các tuyến đường ống chính và đường nhánh phân phối đều cần lắp đặt van để dễ dàng cô lập từng phân khu khi xảy ra sự cố hoặc cần bảo trì định kỳ.

Hệ thống PCCC

Hệ thống phòng cháy chữa cháy bắt buộc phải sử dụng các dòng van đạt chuẩn kỹ thuật khắt khe, bố trí tại các vị trí chiến lược trên tuyến ống cứu hỏa để đảm bảo độ tin cậy tuyệt đối khi vận hành khẩn cấp.

HVAC

Trong hệ thống điều hòa không khí trung tâm, van nước đóng được lắp trên các đường ống nước lạnh và nước nóng nhằm kiểm soát dòng chảy kết nối với các thiết bị trao đổi nhiệt.

Công nghiệp

Các nhà máy sản xuất, hệ thống xử lý nước thải hay dây chuyền tuần hoàn chất lỏng đều ứng dụng đa dạng các loại van công nghiệp để kiểm soát lưu chất hiệu quả.

Những sai lầm thường gặp khi chọn van nước đóng

• Sai lầm 1: Chọn van chỉ dựa vào thông số kích thước DN mà bỏ qua cấu trúc bên trong.

• Sai lầm 2: Không kiểm tra tính tương thích giữa vật liệu van và đặc tính hóa học của môi chất.

• Sai lầm 3: Chọn sai định mức áp suất, dẫn đến tình trạng nứt vỡ thân van khi vận hành ở áp cao.

• Sai lầm 4: Nhầm lẫn chức năng đóng mở đơn thuần với việc dùng van để điều tiết lưu lượng liên tục.

• Sai lầm 5: Chọn sai kiểu kết nối giữa van và đường ống (như mua nhầm van ren cho hệ thống mặt bích).

• Sai lầm 6: Bỏ qua không gian vật lý xung quanh, khiến tay quay hoặc bộ truyền động tự động không thể thao tác được.

Hướng dẫn / Checklist van nước đóng mở

Cách chọn van nước đóng phù hợp

• Bước 1: Xác định đường kính đường ống: Kiểm tra thực tế quy cách ống từ DN20, DN25, DN40, DN50 cho đến DN100... để đảm bảo độ tương thích.

• Bước 2: Xác định môi chất: Làm rõ lưu chất là nước sạch, nước thải, nước nóng, nước lạnh hay dung dịch hóa chất ăn mòn.

• Bước 3: Xác định mục đích sử dụng: Trả lời câu hỏi hệ thống chỉ cần đóng mở cô lập hay bắt buộc phải điều tiết lưu lượng liên tục.

• Bước 4: Kiểm tra áp suất: Đối chiếu áp suất vận hành tối đa của bơm với giới hạn chịu áp của van, luôn duy trì biên độ an toàn phù hợp.

• Bước 5: Kiểm tra nhiệt độ: Lưu ý đặc biệt đến các hệ thống dẫn nước nóng hoặc hơi công nghiệp để chọn vật liệu gioăng chịu nhiệt tốt.

• Bước 6: Chọn vật liệu: Căn cứ vào môi trường lắp đặt và tuổi thọ mong muốn của toàn công trình.

• Bước 7: Chọn kiểu kết nối: Đồng bộ hóa kiểu liên kết ren, bích hoặc hàn giữa van và hệ thống đường ống.

Checklist trước khi mua van nước

• Xác định chính xác DN đường ống.

• Xác định rõ đặc tính môi chất.

• Xác định mức áp suất làm việc thực tế.

• Xác định dải nhiệt độ vận hành.

•  Xác định rõ mục đích đóng/mở hay điều tiết.

• Lựa chọn vật liệu thân van và gioăng tương thích.

• Chọn đúng kiểu kết nối cơ khí.

• Kiểm tra không gian lắp đặt thực tế tại công trường.

• Đọc kỹ Catalogue và Datasheet từ nhà sản xuất.

• Kiểm tra tiêu chuẩn kỹ thuật hoặc CO/CQ nếu dự án yêu cầu.

• Xác nhận chính sách bảo hành và nguồn gốc sản phẩm.

Lưu ý khi lắp đặt và sử dụng van nước đóng

• Vệ sinh sạch sẽ mạt sắt, cặn bẩn bên trong đường ống trước khi tiến hành lắp đặt.

• Kiểm tra chiều mũi tên dòng chảy trên thân van đối với các model có quy định hướng.

• Không dùng lực quá mạnh siết chặt ren hoặc siết lệch tâm bulông mặt bích.

• Cố định đường ống chắc chắn để tránh tạo ra tải trọng cơ học bất thường đè lên thân van.

• Thử áp suất và kiểm tra rò rỉ ngay sau khi hoàn tất thi công.

• Vận hành nhẹ nhàng, tuyệt đối không dùng đòn bẩy hoặc dụng cụ ngoại lực quá lớn tác động lên tay gạt.

• Lên lịch kiểm tra định kỳ tình trạng gioăng làm kín và bộ phận đóng mở của van.

FAQ

Van nước đóng mở là gì?

Đây là thiết bị cơ khí được lắp đặt trên đường ống nhằm kiểm soát dòng nước bằng cách cho phép lưu chất đi qua hoặc ngăn chặn dòng chảy theo yêu cầu vận hành.

Có những loại van nước đóng nào phổ biến?

Các dòng sản phẩm thông dụng trên thị trường gồm có van bi, van cổng, van bướm, van cầu và van nhựa, bên cạnh đó còn có nhiều mẫu tự động hóa bằng điện hoặc khí nén.

Van bi và van cổng khác nhau như thế nào?

Van bi nổi trội với tốc độ đóng mở cực nhanh chỉ bằng thao tác gạt góc 90 độ, trong khi van cổng chuyên dùng để cô lập dòng chảy trên các đường ống có quy mô lớn.

Nên chọn van nước đóng theo tiêu chí nào?

Cần đánh giá đồng thời các yếu tố gồm kích thước danh nghĩa, đặc tính môi chất, áp suất làm việc, nhiệt độ, chất liệu chế tạo, kiểu kết nối và mục đích sử dụng thực tế.

Van nước đóng có dùng để điều tiết lưu lượng được không?

Một số dòng van có thể hỗ trợ điều tiết ở mức độ hạn chế, nhưng không nên mặc định mọi loại van đóng/mở đều thích hợp cho việc điều chỉnh lưu lượng liên tục nếu không có thiết kế chuyên dụng từ nhà sản xuất.

Kết luận

Tóm lại, van nước đóng đóng vai trò là "trái tim" kiểm soát dòng chảy trên mọi hệ thống đường ống. Mỗi dòng sản phẩm từ van bi, van cổng, van bướm cho đến van cầu đều mang trong mình những ưu điểm và nguyên lý vận hành riêng biệt nhằm đáp ứng từng nhu cầu kỹ thuật khác nhau. Việc lựa chọn thiết bị không thể dựa vào cảm tính mà phải dựa trên các thông số thực tế của công trình.
