Van Tiết Lưu Thủy Lực Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Trong quá trình vận hành hệ thống thủy lực, việc xi lanh lao đi quá nhanh gây va đập cơ khí hay chấp hành chuyển động chập chờn là sự cố rất dễ bắt gặp. Nguyên nhân cốt lõi thường bắt nguồn từ việc kiểm soát lưu lượng dòng chất lỏng chưa đạt chuẩn. Lúc này, Flow Control Valve chính là giải pháp kỹ thuật đóng vai trò quyết định đến độ êm ái và chính xác của toàn bộ thiết bị.

Tuy nhiên, việc chọn sai chuẩn van, chọn nhầm giữa dòng một chiều và hai chiều, hay áp dụng sai phương pháp điều tiết có thể gây ra hiện tượng quá nhiệt dầu, sụt áp nghiêm trọng và giảm tuổi thọ bơm. Bài viết này sẽ phân tích toàn diện kiến thức chuyên sâu về Flow Control Valve giúp bạn tối ưu hóa hiệu suất vận hành công trình.

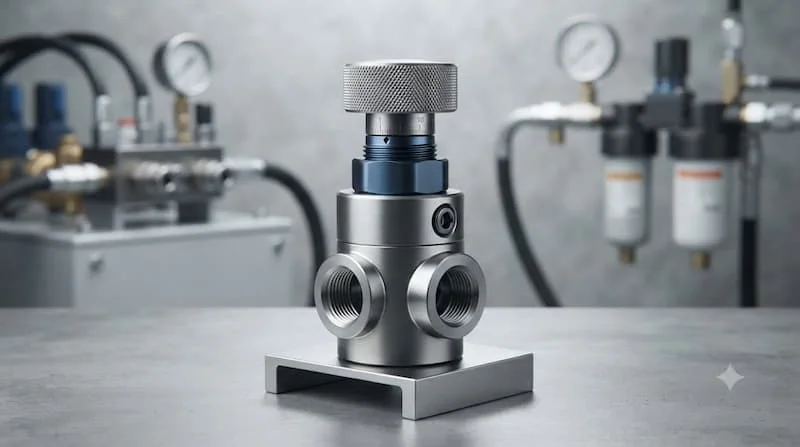

Van Tiết Lưu Thủy Lực Là Gì?

Định nghĩa GEO: Flow Control Valve là thiết bị phụ kiện dùng để điều chỉnh lượng dầu thủy lực đi qua đường ống bằng cách thay đổi tiết diện dòng chảy. Việc kiểm soát lưu lượng này giúp điều chỉnh chính xác tốc độ chuyển động của xi lanh hoặc motor thủy lực trong hệ thống.

Trong một mạch thủy lực hoàn chỉnh, Flow Control Valve giữ vai trò điều tiết vận tốc vận hành. Cần làm rõ mối quan hệ vật lý nền tảng: Áp suất tạo ra lực ép, còn lưu lượng dầu ($Q$) quyết định trực tiếp đến tốc độ ($v$) của cơ cấu chấp hành. Khi bạn thay đổi tiết diện rãnh định hướng ($A$) bên trong thân van, dòng chảy sẽ bị hạn chế hoặc mở rộng, từ đó can thiệp trực tiếp vào vận tốc làm việc của thiết bị.

Để tránh nhầm lẫn khi thiết kế sơ đồ mạch, kỹ sư cần phân biệt rõ các dòng van thủy lực phổ biến:

• Van tiết lưu thủy lực (Flow Control Valve): Chuyên trách điều chỉnh lưu lượng dầu để kiểm soát tốc độ.

• Van điều áp (Pressure Relief/Reducing Valve): Kiểm soát hoặc giới hạn mức áp suất tối đa để bảo vệ an toàn cho toàn mạch.

• Van điều khiển lưu lượng (Pressure Compensated Flow Control): Dòng tiết lưu cao cấp có tích hợp bộ bù áp, giữ lưu lượng không đổi dù tải trọng biến động.

• Van một chiều (Check Valve): Chỉ cho phép dòng chất lỏng lưu thông theo đúng một chiều duy nhất, chặn tuyệt đối chiều ngược lại.

Cấu Tạo Flow Control Valve

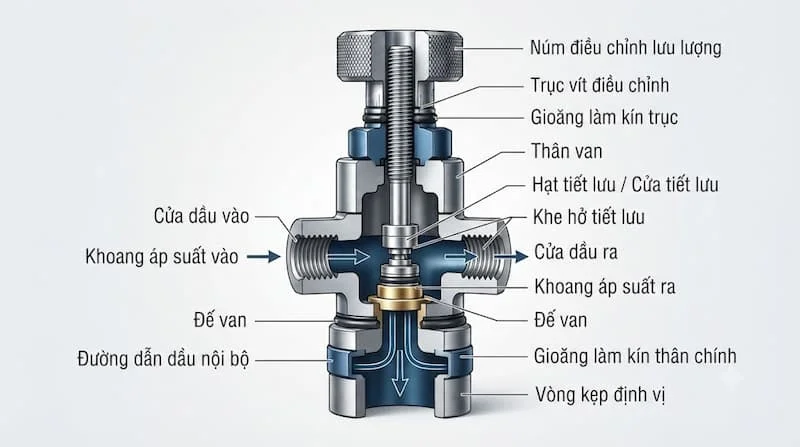

Mặc dù có nhiều kiểu dáng và thương hiệu khác nhau, một bộ Flow Control Valve chuẩn công nghiệp thường được cấu thành từ các bộ phận chính:

• Thân van (Body): Làm bằng thép đúc, gang dẻo hoặc inox chịu áp lực cao, chứa các khoang dẫn dầu bên trong.

• Vít chỉnh / Núm điều chỉnh (Adjustment Knob): Bộ phận để người vận hành xoay bằng tay nhằm vặn sâu hoặc rút kim van ra ngoài.

• Kim van / Cơ cấu tiết lưu (Poppet/Needle): Chi tiết dạng côn hoặc rãnh hình vát. Khoảng cách giữa kim van và gờ thân van sẽ quyết định tiết diện dòng chảy.

• Cửa vào (Inlet) & Cửa ra (Outlet): Hai cổng kết nối ren hoặc mặt bích đưa dầu vào và ra khỏi van.

• Gioăng làm kín (Seals/O-rings): Chất liệu NBR hoặc Viton chịu nhiệt, ngăn chặn hiện tượng rò rỉ dầu ra môi trường ngoài.

• Lò xo & Lá van một chiều (Check Valve Assembly): Chỉ xuất hiện ở dòng van tiết lưu 1 chiều, cho phép dầu chạy tự do ở chiều ngược lại.

(Gợi ý: Người vận hành nên tham khảo sơ đồ bản vẽ tách lớp - exploded view trong catalogue của nhà sản xuất để dễ dàng hình dung quy trình tháo lắp bảo dưỡng).

Nguyên Lý Hoạt Động Của Flow Control Valve

Cơ chế vận hành của dòng van này dựa trên nguyên lý thủy khí động lực học khá trực quan theo chu trình tịnh tiến:

1. Dòng dầu đi vào: Bơm thủy lực đẩy dầu nén đi vào cửa vào (Inlet) của van với một lưu lượng định sẵn.

2. Tác động cơ học: Người vận hành xoay núm điều chỉnh, làm vít ren tiến hoặc lùi, di chuyển kim van sát lại hoặc xa ra khỏi đế van (Seat).

3. Thay đổi tiết diện: Khoảng hở tại vùng tiết lưu bị co hẹp hoặc mở rộng.

4. Điều tiết lưu lượng: Dòng dầu bị cản trở sẽ phát sinh hiện tượng sụt áp và giảm lưu lượng thực tế đi qua cửa ra (Outlet).

5. Tác động cơ cấu: Lưu lượng dầu sau van giảm xuống làm giảm vận tốc duỗi/co của xi lanh thủy lực hoặc tốc độ quay của motor.

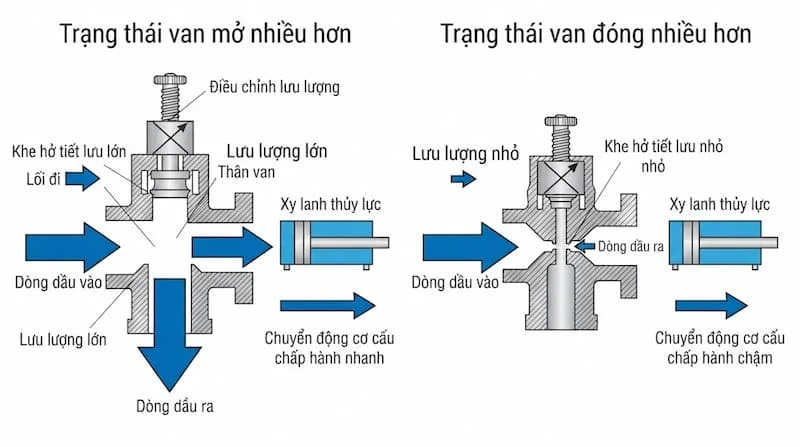

Giải thích góc độ kỹ thuật: Khi mở van rộng, tiết diện lớn, cản trở nhỏ khiến lưu lượng dầu qua van đạt tối đa, cơ cấu chấp hành sẽ di chuyển nhanh. Ngược lại, khi siết chặt van, tiết diện thu hẹp làm tăng tổn thất áp suất ma sát, lưu lượng sụt giảm khiến cơ cấu di chuyển chậm lại. Việc điều chỉnh này phải được tính toán chính xác để tránh làm dầu bị sủi bọt hoặc sinh nhiệt quá mức.

Các Loại Flow Control Valve Phổ Biến

Tùy thuộc vào yêu cầu của mạch điều khiển, người thiết kế sẽ lựa chọn một trong bốn phân loại chính dưới đây:

1. Van tiết lưu 2 chiều

Được thiết kế để cản trở và điều chỉnh dòng chảy theo cả hai chiều (từ A sang B và từ B sang A). Loại van này có cấu tạo đơn giản, nhỏ gọn, thích hợp cho các ứng dụng cơ bản chỉ cần hãm tốc độ chung cho cả hành trình tiến lẫn lùi.

2. Van tiết lưu 1 chiều

Đây là dòng van tích hợp một van một chiều (Check valve) mắc song song với rãnh tiết lưu.

• Chiều thuận: Dòng dầu bắt buộc phải đi qua khe hẹp của kim van để tiết lưu.

• Chiều ngược: Áp lực dầu đẩy lá van một chiều mở ra, cho phép dầu chảy tự do qua van mà không bị cản trở.

• Dòng van này cực kỳ phổ biến khi chỉ cần kiểm soát tốc độ xi lanh ở một chiều (chiều đi hoặc chiều về).

3. Van tiết lưu có bù áp

Trong các hệ thống tải trọng thay đổi liên tục, áp suất phản hồi sẽ làm lưu lượng qua van thông thường bị biến động. Flow Control Valve có bù áp trang bị thêm một con trượt cân bằng áp suất tự động, giúp duy trì lưu lượng cố định bất kể sự chênh lệch áp suất trước và sau van.

4. Van điều chỉnh lưu lượng thủy lực chuyên dụng

Là các cụm van tích hợp nhiều tính năng (như van tiết lưu tỷ lệ điều khiển bằng tín hiệu điện Proportional Valve). Chúng cho phép thay đổi lưu lượng linh hoạt theo chu trình lập trình sẵn trên PLC, đáp ứng các dây chuyền tự động hóa phức tạp.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van

Để đảm bảo van hoạt động an toàn và tương thích với hệ thống, bạn cần tra cứu bảng thông số tiêu chuẩn từ nhà sản xuất:

Lưu ý: Bảng thông số trên cần được đối chiếu chính xác với mã Model trên Catalogue của hãng trước khi đặt hàng.

So Sánh Van Tiết Lưu 1 Chiều Và Van Tiết Lưu 2 Chiều

Nhằm giúp kỹ sư dễ dàng đưa ra quyết định mua sắm, bảng so sánh dưới đây sẽ làm rõ sự khác biệt giữa hai dòng van phổ biến nhất:

Lời khuyên ứng dụng: Nếu bạn cần điều khiển xi lanh tiến chậm để ép sản phẩm nhưng thu hồi về nhanh để tiết kiệm chu kỳ làm việc, dòng van tiết lưu thủy lực 1 chiều là lựa chọn bắt buộc.

Nên Tiết Lưu Đường Vào (Meter-In) Hay Đường Ra (Meter-Out) Của Xi Lanh?

Đây là vấn đề mang tính chuyên môn sâu trong thiết kế mạch thủy lực. Việc đặt van ở đường cấp dầu hay đường xả dầu ảnh hưởng trực tiếp đến sự ổn định của hệ thống.

+-------------------------------------------------------------------+
|                        MẠCH METER-IN                              |
|   [Nguồn Dầu] ---> [Van Tiết Lưu] ---> [Cổng Vào Xi Lanh]         |
+-------------------------------------------------------------------+

+-------------------------------------------------------------------+
|                        MẠCH METER-OUT                             |
|   [Cổng Ra Xi Lanh] ---> [Van Tiết Lưu] ---> [Bồn Dầu Hồi]        |
+-------------------------------------------------------------------+

1. Phương pháp Meter-In (Tiết lưu đường vào)

• Cơ chế: Van được đặt ngay trước cổng vào khoang đẩy của xi lanh.

• Ưu điểm: Dễ điều khiển, lực cản dòng nhỏ khi xuất phát.

• Nhược điểm: Nếu tải trọng mang tính kéo (tải âm, ví dụ: nâng hạ vật nặng), tải có xu hướng kéo Piston chạy nhanh hơn lượng dầu cấp vào, gây ra hiện tượng xô lệch, giật cục hoặc tạo khoảng chân không trong xi lanh.

2. Phương pháp Meter-Out (Tiết lưu đường ra)

• Cơ chế: Van được đặt ở đường dầu xả từ xi lanh đi về bồn.

• Ưu điểm: Tạo ra một lực áp suất lưng (Back-pressure) giữ chặt Piston từ phía sau. Giúp xi lanh di chuyển cực kỳ êm ái, chống hiện tượng vượt tốc khi làm việc với tải âm hoặc tải biến thiên.

• Nhược điểm: Tăng áp suất nội bộ bên trong khoang xi lanh.

3. Phương pháp Bleed-Off (Tiết lưu đường rẽ)

• Cơ chế: Van tiết lưu được lắp trên đường rẽ nhánh xả bớt một phần dầu về bồn trước khi đến xi lanh.

• Ưu điểm: Tối ưu hiệu suất năng lượng, giảm tỏa nhiệt vì dầu thừa xả thẳng về bồn ở áp suất thấp.

• Nhược điểm: Độ chính xác tốc độ kém hơn vì phụ thuộc hoàn toàn vào biến động của tải.

Van Tiết Lưu Thủy Lực Được Sử Dụng Ở Đâu?

Nhờ khả năng kiểm soát tốc độ chính xác, thiết bị này có mặt trong hầu hết các ứng dụng truyền động chất lỏng:

• Máy ép thủy lực: Điều tiết tốc độ đi xuống của đầu ép để đảm bảo lực gá và tạo hình sản phẩm chính xác, không gây nứt vỡ khuôn.

• Máy công cụ CNC, máy gọt, máy doa: Kiểm soát tốc độ ăn dao của bàn máy, đảm bảo độ bóng bề mặt chi tiết gia công.

• Xi lanh thủy lực công nghiệp: Điều chỉnh tốc độ đóng mở cửa xả đập thủy điện, cửa van bến cảng.

• Thiết bị nâng hạ & Xe nâng: Giúp hạ hàng hóa từ trên cao xuống một cách nhẹ nhàng, chống rơi tự do gây nguy hiểm.

• Dây chuyền tự động hóa: Điều phối nhịp nhàng thao tác của các cánh tay robot thủy lực.

• Máy công trình (Xe xúc, xe đào): Giúp người vận hành điều khiển các cần quay, gầu múc di chuyển mượt mà, không bị rung giật.

Dấu Hiệu Hệ Thống Cần Kiểm Tra Van Tiết Lưu

Trong quá trình vận hành, nếu nhận thấy các hiện tượng bất thường sau, bạn cần tiến hành kiểm tra cụm van tiết lưu ngay:

1. Xi lanh di chuyển bất thường: Chạy quá nhanh hoặc quá chậm dù núm chỉnh không thay đổi.

2. Hiện tượng giật cục (Stiction): Xi lanh di chuyển không đều, bị khựng lại rồi giật mạnh.

3. Không thể điều chỉnh tốc độ: Xoay núm vặn nhưng tốc độ cơ cấu chấp hành vẫn giữ nguyên.

4. Nhiệt độ bồn dầu tăng nhanh: Do van bị siết quá hẹp gây tổn thất áp suất ma sát lớn, chuyển hóa điện năng thành nhiệt năng.

5. Rò rỉ dầu tại núm chỉnh: Gioăng phớt làm kín ở trục xoay đã bị lão hóa hoặc nứt vỡ.

6. Núm vặn bị kẹt cứng: Do cặn bẩn, phôi kim loại mắc kẹt vào khe hở kim van.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Tiết Lưu Thủy Lực

Rất nhiều sự cố hỏng hóc hệ thống bắt nguồn từ các thói quen sử dụng sai lầm dưới đây:

• Chọn van theo kích thước ren đường ống: Chỉ quan tâm ren $G1/2$ hay $G3/4$ mà không tính đến lưu lượng tối đa ($L/min$) làm van bị thiếu lưu lượng.

• Lắp ngược chiều van tiết lưu 1 chiều: Làm cho chiều cần tiết lưu thì dầu chạy tự do, còn chiều cần chạy tự do lại bị hãm tốc.

• Siết van quá mức để hãm tốc: Dẫn đến áp suất cục bộ vọt cao, làm mở van an toàn (Relief Valve), khiến dầu chảy ngược hết về bồn gây lãng phí năng lượng và nóng dầu.

• Bỏ qua độ sạch của dầu thủy lực: Dầu nhiễm bẩn chứa hạt kim loại sẽ làm mài mòn kim van, gây lọt dầu hoặc kẹt cứng khe tiết lưu.

• Không tính đến sự thay đổi tải trọng: Dùng van tiết lưu thường (không bù áp) cho hệ thống có tải trọng biến thiên liên tục, làm tốc độ làm việc không ổn định.

Cách Chọn Van Tiết Lưu Thủy Lực Phù Hợp (Checklist)

Để chọn đúng mã van tiết lưu dầu thủy lực ngay từ đầu, bạn hãy áp dụng bảng kiểm tra kỹ thuật sau:

• 1. Lưu lượng tối đa của bơm thủy lực là bao nhiêu $L/min$?

• 2. Áp suất làm việc max của hệ thống là bao nhiêu Bar?

• 3. Yêu cầu tiết lưu $1$ chiều hay $2$ chiều?

• 4. Mạch cần sử dụng phương pháp Meter-In, Meter-Out hay Bleed-Off?

• 5. Tải trọng có thay đổi liên tục không (Có cần dòng van bù áp không)?

• 6. Kiểu kết nối bắt buộc: Nối ren, bắt đế hay lắp trên đường ống?

• 7. Kích thước cổng ren của hệ thống hiện tại ($3/8", 1/2", 3/4"...$)?

• 8. Loại dầu thủy lực đang sử dụng là loại nào (Tương thích với chất liệu gioăng)?

• 9. Nhiệt độ môi trường vận hành thực tế?

• 10. Thương hiệu và mã sản phẩm chuẩn trên Catalogue.

Hướng Dẫn Lắp Đặt Van Tiết Lưu Thủy Lực Đúng Kỹ Thuật

Việc lắp đặt đúng quy trình giúp đảm bảo tính chính xác và an toàn tuyệt đối cho thiết bị:

1. Bước 1 - Xác định hướng dòng chảy: Quan sát ký hiệu sơ đồ thủy lực hoặc mũi tên hướng dòng đúc nổi trên thân van.

2. Bước 2 - Vệ sinh vị trí nối: Làm sạch bavia, mạt sắt và bẩn trên đầu ren đường ống.

3. Bước 3 - Tiến hành lắp đặt: Siết van vào đường ống hoặc đế van với lực siết vừa đủ theo khuyến cáo tiêu chuẩn, tránh siết quá lực làm nứt thân van.

4. Bước 4 - Xả khí hệ thống: Nới lỏng núm chỉnh, cho hệ thống chạy không tải để xả sạch bọt khí đọng trong tuyến ống.

5. Bước 5 - Mồi tải và điều chỉnh: Cho hệ thống mang tải nhẹ, xoay núm điều chỉnh từ từ từ vị trí mở rộng đến khi đạt được tốc độ xi lanh mong muốn.

6. Bước 6 - Khóa cố định: Vặn chặt đai ốc khóa (Locknut) trên núm chỉnh để tránh hiện tượng rung lắc làm trôi vị trí đặt cài đặt.

7. Bước 7 - Kiểm tra vận hành: Theo dõi nhiệt độ dầu và độ ổn định chuyển động trong $30$ phút vận hành liên tục.

Câu Hỏi Thường Gặp Về Van Tiết Lưu Thủy Lực (FAQ)

1. Van tiết lưu thủy lực dùng để làm gì?

Thiết bị dùng để điều chỉnh lưu lượng dầu thủy lực chảy qua đường ống, từ đó kiểm soát tốc độ duỗi/co của xi lanh hoặc tốc độ quay của motor thủy lực.

2. Van tiết lưu một chiều khác gì van tiết lưu hai chiều?

Van một chiều chỉ thực hiện hạn chế lưu lượng theo đúng một hướng chỉ định (hướng còn lại dầu chạy tự do). Trong khi đó, van hai chiều cản trở và tiết lưu dòng dầu ở cả hai hướng lưu thông.

3. Van tiết lưu có điều chỉnh được áp suất không?

Bản thân van tiết lưu không phải van điều áp. Tuy nhiên, việc thu hẹp tiết diện dòng chảy sẽ tạo ra sự sụt áp (tổn thất áp suất) giữa đầu vào và đầu ra của van.

4. Tại sao xi lanh thủy lực bị giật khi điều chỉnh van tiết lưu?

Hiện tượng này thường do: Dầu thủy lực bị lẫn bọt khí, áp suất cài đặt chưa đủ, tải trọng kéo bị xô lệch (cần đổi sang mạch Meter-out), hoặc cặn bẩn làm kẹt kim van.
