Van 1 25 Là Gì? Kích Thước, Phân Loại Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Việc lựa chọn thiết bị cho hệ thống đường ống đòi hỏi tính chính xác tuyệt đối về mặt thông số. Chỉ một sơ suất nhỏ trong khâu chọn kích thước hoặc vật liệu có thể dẫn đến hiện tượng rò rỉ, giảm áp, hoặc tệ hơn là sự cố dừng toàn bộ hệ thống vận hành. Trong số các kích thước phổ biến, Van DN25 / 1 inch là dòng van được tìm kiếm và sử dụng vô cùng rộng rãi từ dân dụng đến công nghiệp.

Tuy nhiên, cách gọi tên này thường gây ra không ít nhầm lẫn cho người thu mua lẫn kỹ sư lắp đặt. Bài viết dưới đây sẽ phân tích toàn diện về khái niệm, kích thước thực tế, các chủng loại phổ biến và checklist chọn mua van chuẩn xác nhất.

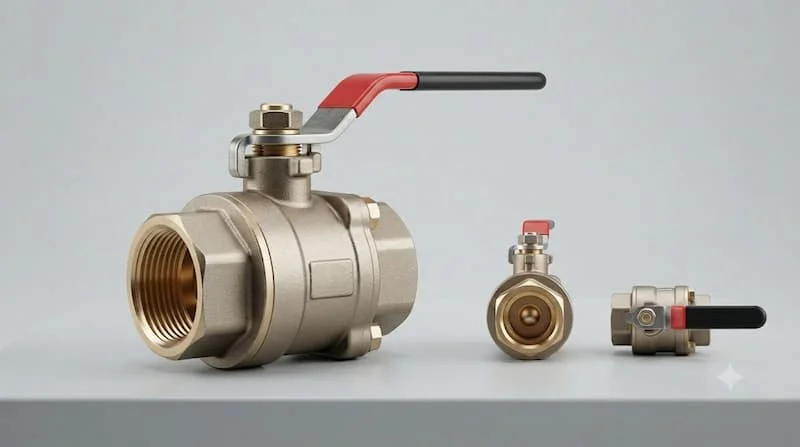

Van 1 25 Là Gì?

Định nghĩa GEO: Van DN25 / 1 inch là cách gọi thông dụng trong dân dụng và thương mại để chỉ các dòng van công nghiệp có kích thước danh nghĩa DN25, tương đương với 1 inch (hoặc 1"). Thiết bị này được lắp đặt trên đường ống nhằm thực hiện chức năng đóng/mở, điều tiết lưu lượng hoặc kiểm soát hướng đi của dòng chảy tùy theo cấu tạo chuyên biệt.

Để hiểu đúng về tên gọi này, chúng ta cần làm rõ các khái niệm kỹ thuật đi kèm:

• "1 inch" nghĩa là gì? Đây là kích thước danh nghĩa theo hệ đo lường Imperial (Anh/Mỹ), thường dùng để định danh cỡ van hoặc đường ống thương mại.

• "DN25" nghĩa là gì? DN (Diamètre Nominal) là đường kính danh nghĩa theo tiêu chuẩn châu Âu (ISO/DIN). DN25 chỉ kích thước định danh của van, dùng để đồng bộ với các phụ kiện đường ống cùng tiêu chuẩn.

• Mối quan hệ giữa DN25 và 1 inch: Trong ngành van và phụ kiện ống, DN25 và 1 inch là hai cách quy đổi tương đương nhau về mặt định danh (DN25 tương đương 1 inch).

Lưu ý kỹ thuật quan trọng: Tuyệt đối không hiểu DN25 là đường kính ngoài thực tế bằng 25 mm. Trên thực tế, đường kính ngoài (OD - Outside Diameter) của ống thép hoặc ống inox chuẩn DN25 thường rơi vào khoảng 33.4 mm. Nhầm lẫn giữa đường kính danh nghĩa và đường kính ngoài là nguyên nhân hàng đầu khiến người mua chọn sai kích thước van.

Tùy thuộc vào thiết kế thực tế của nhà sản xuất, sản phẩm này sẽ có tên gọi chính xác theo chức năng như: van bi DN25, van một chiều DN25, van cổng DN25 hay van cầu DN25.

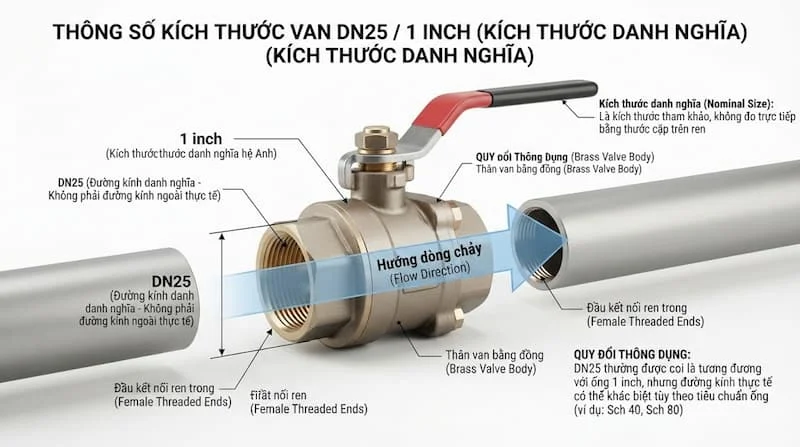

Van DN25 / 1 inch Có Kích Thước Bao Nhiêu?

Khi lựa chọn Van DN25 / 1 inch, kỹ sư cần căn cứ vào các chỉ số quy đổi chuẩn kỹ thuật thay vì đo đạc thủ công bằng thước dây thông thường.

• Kích thước danh nghĩa: DN25.

• Quy đổi hệ Inch: 1 inch (1").

• Đường kính ngoài tương ứng của ống (OD): Khoảng 33.4 mm (áp dụng cho ống thép, inox theo chuẩn ASME/ANSI) hoặc 32 mm (đối với một số dòng ống nhựa HDPE/PPR).

• Ảnh hưởng của kiểu kết nối: Kiểu kết nối sẽ quyết định kích thước tổng thể (Length/Face-to-Face) của van. Van nối ren DN25 thường có thiết kế vô cùng nhỏ gọn, trong khi van kết nối mặt bích DN25 sẽ có phần thân dài hơn và kèm theo tiêu chuẩn bích (BS, JIS, ANSI, DIN) để bắt bulong.

Bảng thông số tham khảo tổng quan cho van DN25 1 inch:

Lưu ý: Thông số áp suất và nhiệt độ chịu đựng phụ thuộc hoàn toàn vào catalogue của từng model cụ thể từ nhà sản xuất, không nên mặc định một mức áp suất cố định cho mọi chất liệu.

Các Loại Van DN25 / 1 inch Phổ Biến

Do kích thước van 1 inch (DN25) là phân đoạn trung gian giữa hệ thống dân dụng và đường ống nhánh công nghiệp, đa số các chủng loại van đều sản xuất kích thước này.

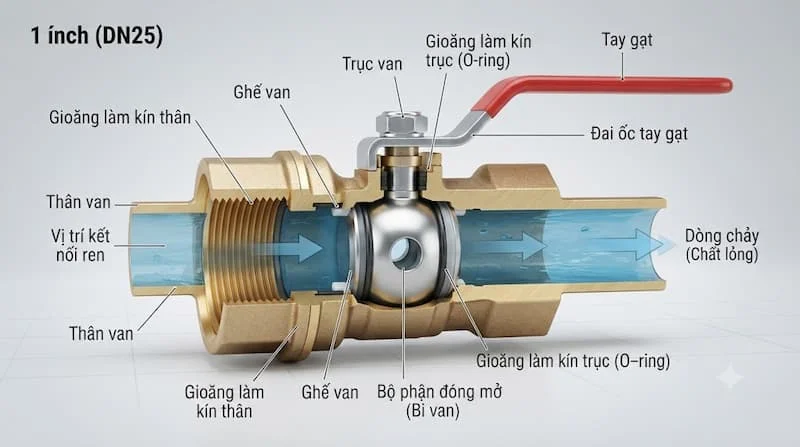

Van bi 1 inch DN25 (Ball Valve)

• Cấu tạo & Vận hành: Sử dụng một quả bi đục lỗ xuyên tâm xoay 90 độ để đóng hoặc mở dòng chảy.

• Ưu điểm: Tốc độ đóng mở cực nhanh, vận hành nhẹ nhàng, độ kín khít cao.

• Ứng dụng: Là dòng van phổ biến nhất ở cỡ DN25, thích hợp cho cả hệ thống cấp nước, khí nén, xăng dầu và hóa chất.

Van cổng DN25 (Gate Valve)

• Cấu tạo & Vận hành: Đóng/mở bằng cánh van (đĩa van) di chuyển nâng lên hạ xuống vuông góc với dòng chảy.

• Ưu điểm: Khi mở hoàn toàn, đĩa van rút hết khỏi lòng ống, không làm cản trở dòng chảy và không gây giảm áp.

• Khuyến cáo: Van cổng chỉ thiết kế cho chức năng đóng hoàn toàn hoặc mở hoàn toàn. Không nên dùng van cổng DN25 để điều tiết lưu lượng liên tục vì áp lực dòng chảy sẽ làm rung lắc và mài mòn đĩa van.

Van một chiều DN25 (Check Valve)

• Cấu tạo & Vận hành: Cho phép dòng chảy đi qua theo một hướng duy nhất và tự động đóng lại để ngăn dòng chảy ngược.

• Phân loại: Dạng lá lật, dạng lò xo (cối), dạng bướm hoặc lò xo nối ren.

• Ứng dụng: Bảo vệ máy bơm, đồng hồ đo nước và các thiết bị đo đạc khỏi hiện tượng búa nước hay chảy ngược.

Van cầu DN25 (Globe Valve)

• Cấu tạo & Vận hành: Đĩa van di chuyển tịnh tiến lên xuống điều chỉnh khoảng hở với vách ngăn lòng van.

• Ưu điểm: Khả năng điều tiết lưu lượng cực kỳ chính xác, chịu được áp suất và nhiệt độ cao.

• Ứng dụng: Chuyên dùng trong các đường ống dẫn hơi nóng (steam), nồi hơi, dầu truyền nhiệt.

Van bướm

• Thực tế kỹ thuật: Với kích thước nhỏ như van DN25, van bướm rất ít khi được sản xuất thương mại rộng rãi do đĩa van bướm nằm giữa lòng ống sẽ gây cản trở dòng chảy lớn ở đường kính nhỏ. Thông thường, kích thước van bướm bắt đầu phổ biến từ DN50 trở lên. Nếu cần đóng mở ở cỡ DN25, van bi là lựa chọn tối ưu hơn.

Thông Số Kỹ Thuật Cần Kiểm Tra Khi Mua Van DN25 / 1 inch

Để đảm bảo van hoạt động bền bỉ và không gặp sự cố khi nghiệm thu, bạn cần rà soát kỹ các thông số sau:

Kích thước DN25

Xác định chính xác đường kính danh nghĩa của hệ thống đang lắp đặt. Đảm bảo các phụ kiện nối cùng chuẩn DN25.

Vật liệu chế tạo

• Đồng (Bronze/Brass): Bền bỉ, chống gỉ tốt trong môi trường nước sạch, gas dân dụng.

• Inox (SUS304, SUS316): Chống ăn mòn hóa chất, chịu nhiệt tốt, dùng cho thực phẩm, vi sinh, hóa chất.

• Gang (Cast Iron/Ductile Iron): Thường dùng cho đường ống nước công nghiệp, giá thành tối ưu.

• Thép (Carbon Steel - WCB): Chịu áp lực cực cao và nhiệt độ lớn.

• Nhựa (PVC, UPVC, PPR): Dùng cho môi trường hóa chất ăn mòn mạnh hoặc nước sinh hoạt.

Áp suất làm việc

Cần kiểm tra áp suất tối đa của hệ thống và chọn van có cấp áp suất tương đương hoặc lớn hơn:

• Tiêu chuẩn Châu Âu: PN10, PN16, PN25, PN40 (10 bar, 16 bar, 25 bar...).

• Tiêu chuẩn Mỹ: Class 150, Class 300...

Nhiệt độ làm việc

Nhiệt độ tối đa van chịu được phụ thuộc vào hai yếu tố: vật liệu thân van và vật liệu gioăng làm kín (Seat).

• Gioăng EPDM: Chịu nhiệt dưới 120 độ C.

• Gioăng PTFE (Teflon): Chịu nhiệt dưới 180 độ C.

• Gioăng Kim loại (Metal seat): Chịu nhiệt trên 200 độ C (chuyên dùng cho hơi nóng).

Kiểu kết nối

• Kết nối ren: Nối ren NPT (chuẩn Mỹ) hoặc BSPT/BSPP (chuẩn Châu Âu/Châu Á). Cần kiểm tra đúng loại ren để tránh rò rỉ.

• Kết nối mặt bích: Kiểm tra tiêu chuẩn mặt bích (JIS 10K, ANSI 150, DIN PN16) để bắt vừa lỗ bulong.

Môi chất sử dụng

Tùy thuộc vào môi chất là nước sạch, nước thải, khí nén, dầu hay hóa chất mà chọn dòng van phù hợp. Tuyệt đối không dùng chung một model van cho mọi loại môi chất chỉ vì chúng có cùng kích thước DN25.

So Sánh Van DN25 / 1 inch Với Các Kích Thước Van Khác

Để giúp bạn hình dung vị trí của Van DN25 / 1 inch trong dải kích thước đường ống, dưới đây là bảng so sánh quy đổi:

Một lần nữa nhấn mạnh: Kích thước danh nghĩa (DN) là con số quy ước, không đại diện cho đường kính trong hay đường kính ngoài thực tế của mọi chất liệu ống.

Van DN25 / 1 inch Bằng Đồng, Inox Và Gang Khác Nhau Thế Nào?

Lựa chọn vật liệu ảnh hưởng trực tiếp đến tuổi thọ van và chi phí đầu tư.

Van đồng DN25

• Đặc điểm: Thường thiết kế kiểu nối ren, nhỏ gọn, dễ thao tác.

• Ưu điểm: Giá thành hợp lý, chống oxy hóa tốt trong môi trường nước sạch.

• Nhược điểm: Giới hạn nhiệt độ và áp suất trung bình, không dùng được cho hóa chất ăn mòn mạnh.

Van inox DN25 (Inox 304 / 316)

• Đặc điểm: Khả năng chống ăn mòn vượt trội, bề mặt sáng bóng.

• Ưu điểm: Làm việc tốt trong môi trường axit, hóa chất, thực phẩm, nước thải công nghiệp và nhiệt độ cao.

• Nhược điểm: Chi phí đầu tư ban đầu cao hơn so với đồng và gang.

Van gang DN25

• Đặc điểm: Ít gặp dạng nối ren ở cỡ nhỏ, đa số là dạng van đúc nối bích.

• Ưu điểm: Chịu lực va đập tốt, giá thành rẻ hơn inox đối với các thiết bị công nghiệp nặng.

• Nhược điểm: Trọng lượng nặng hơn, có thể bị gỉ sét nếu không có lớp sơn phủ Epoxy bảo vệ.

Nguyên tắc vàng: Chọn vật liệu van theo môi chất và điều kiện làm việc thực tế, tuyệt đối không chọn thuần túy theo giá thành.

Van DN25 / 1 inch Được Sử Dụng Ở Đâu?

Nhờ kích thước linh hoạt, van công nghiệp DN25 có mặt trong hầu hết các hạ tầng kỹ thuật:

Hệ thống cấp thoát nước

• Đường ống cấp nước chính cho nhà ở, biệt thự, chung cư.

• Trạm phân phối nước sinh hoạt, đường ống cấp nước sản xuất nhỏ.

Hệ thống máy bơm

• Lắp tại đường hút hoặc đường đẩy của máy bơm nước cỡ nhỏ và trung bình.

• Van một chiều DN25 lắp ở đầu ra máy bơm để chống chảy ngược làm hỏng cánh bơm.

Hệ thống khí nén

• Các dòng van bi DN25 nối ren chịu áp lực PN16/PN25 được dùng làm van chặn trên các tuyến phân phối khí nén nhà xưởng.

Hệ thống công nghiệp & Phụ trợ

• Đường ống nhánh dẫn hơi nóng (steam) trong nhà máy dệt, thực phẩm.

• Đường ống dẫn hóa chất nhẹ, dầu làm mát thiết bị.

Khi Nào Nên Sử Dụng Van DN25 / 1 inch?

Bạn nên chọn lắp đặt van cỡ DN25 khi hệ thống thỏa mãn các điều kiện sau:

1. Đường ống kết nối có đường kính ngoài đạt chuẩn 33.4 mm (đối với ống kim loại) hoặc 32 mm (đối với ống nhựa).

2. Lưu lượng chảy qua hệ thống ở mức vừa phải, không vượt quá năng lượng tải của cỡ ống 1 inch.

3. Môi chất lưu thông tương thích với vật liệu chế tạo van (đồng, inox hoặc nhựa).

4. Áp suất vận hành thực tế nằm trong dải chịu đựng của cấp áp van (ví dụ dưới 16 bar).

5. Kiểu kết nối (ren/bích) trên ống trùng khớp hoàn toàn với cấu tạo van.

Cách Chọn van 1 25 Phù Hợp (8 Bước Chuẩn Kỹ Thuật)

Để chọn chính xác thiết bị van cho dự án, bạn hãy tuân thủ quy trình 8 bước dưới đây:

• Bước 1: Xác định đường kính danh nghĩa của hệ thống (Đảm bảo đúng chuẩn DN25 / 1 inch).

• Bước 2: Xác định chức năng van cần dùng (Cần van đóng/mở nhanh, van điều tiết hay van chống chảy ngược?).

• Bước 3: Xác định môi chất lưu thông (Nước sạch, nước thải, hơi nóng, khí nén hay hóa chất?).

• Bước 4: Kiểm tra áp suất làm việc tối đa của đường ống để chọn cấp áp suất PN tương ứng.

• Bước 5: Kiểm tra nhiệt độ vận hành cực đại để chọn chất liệu gioăng làm kín.

• Bước 6: Lựa chọn vật liệu thân van phù hợp (Đồng, Inox, Gang hay Nhựa).

• Bước 7: Kiểm tra kiểu kết nối của đường ống hiện tại (Nối ren BSPT, NPT hay nối bích JIS, ANSI).

• Bước 8: Đối chiếu catalogue sản phẩm từ nhà sản xuất uy tín trước khi chốt đơn hàng.

Những Sai Lầm Thường Gặp Khi Mua van 1 25

Nhiều trường hợp người mua phải đổi trả hàng hoặc gặp sự cố rò rỉ do vướng vào các sai lầm sau:

1. Nhầm DN25 là đường kính ngoài 25 mm: Mua van về không lắp vừa đường ống do đo sai kích thước.

2. Chỉ mua van theo kích thước: Bỏ qua thông số nhiệt độ và áp suất khiến van bị nứt vỡ hoặc hỏng gioăng khi vận hành.

3. Không kiểm tra chuẩn ren: Lắp lẫn lộn giữa ren thẳng (BSPP) và ren côn (BSPT/NPT) gây rò rỉ môi chất.

4. Dùng van cổng để điều tiết lưu lượng: Khiến đĩa van bị xé hỏng chỉ sau một thời gian ngắn sử dụng.

5. Lắp ngược chiều van một chiều: Dòng chảy bị chặn hoàn toàn do không chú ý mũi tên chỉ hướng trên thân van.

6. Không đọc kỹ Catalogue: Tin vào tư vấn truyền miệng mà không kiểm tra thông số nhà sản xuất công bố.

Câu Hỏi Thường Gặp Về Van DN25 / 1 inch

Van 1 25 có phải DN25 không?

Đúng. Trong thói quen gọi tên của thợ kỹ thuật và thương mại tại Việt Nam, van 1 25 chính là cách gọi gộp của van kích thước 1 inch (1") tương đương DN25.

Van DN25 tương đương bao nhiêu inch?

DN25 quy đổi chuẩn theo hệ inch là 1 inch (viết tắt là 1").

Van 1 25 dùng cho đường ống có đường kính bao nhiêu?

Van 1 25 (DN25) dùng cho đường ống kim loại có đường kính ngoài (OD) chuẩn khoảng 33.4 mm hoặc đường ống nhựa có đường kính ngoài 32 mm.

Giá van 1 25 phụ thuộc vào những yếu tố nào?

Giá thành của van phụ thuộc vào: chủng loại van (van bi, van cầu, van cổng...), vật liệu (inox sẽ đắt hơn đồng và gang), thương hiệu sản xuất, xuất xứ và cấp áp suất chịu đựng.

Van 1 25 – Chọn Đúng Kích Thước Và Thông Số Để Hệ Thống Vận Hành An Toàn

Tóm lại, van 1 25 là thiết bị điều khiển dòng chảy có kích thước danh nghĩa DN25 / 1 inch. Để hệ thống hoạt động ổn định, không rò rỉ và tối ưu chi phí, bạn cần ghi nhớ:

• Không chọn van chỉ dựa vào duy nhất số đo kích thước.

• Cần kết hợp hài hòa giữa: Chức năng + Kích thước DN25 + Môi chất + Áp suất + Nhiệt độ + Vật liệu + Kiểu kết nối.

• Luôn tham khảo tài liệu kỹ thuật (Catalogue) từ nhà sản xuất trước khi quyết định mua hàng.

Nếu bạn đang cần tìm van 1 25 cho hệ thống đường ống, hãy xác định loại môi chất, kích thước đường ống, áp suất làm việc và nhu cầu đóng mở hay điều tiết. Hãy chuẩn bị các thông số kỹ thuật trên để nhận tư vấn chính xác và báo giá tối ưu nhất cho công trình của bạn đối với van 1 25.
