Relief Valve Là Gì? Cấu Tạo, Nguyên Lý, Phân Loại Và Cách Chọn

Trong các hệ thống đường ống công nghiệp, trạm nguồn thủy lực hay bể chứa áp lực, hiện tượng quá áp (overpressure) đột ngột luôn là mối nguy hại hàng đầu. Sự dâng cao áp suất không kiểm soát có thể xé rách thành ống, làm biến dạng thiết bị đắt tiền và đe dọa an toàn lao động. Để ngăn chặn rủi ro này, relief valve (van xả áp) đóng vai trò là "chốt chặn" tự động không thể thiếu.

Bài viết này sẽ phân tích chi tiết định nghĩa van xả áp là gì, cấu tạo, nguyên lý vận hành, sự khác biệt với safety valve cũng như hướng dẫn bạn cách chọn van chuẩn kỹ thuật cho hệ thống.

Kiến Thức Nền Về Relief Valve

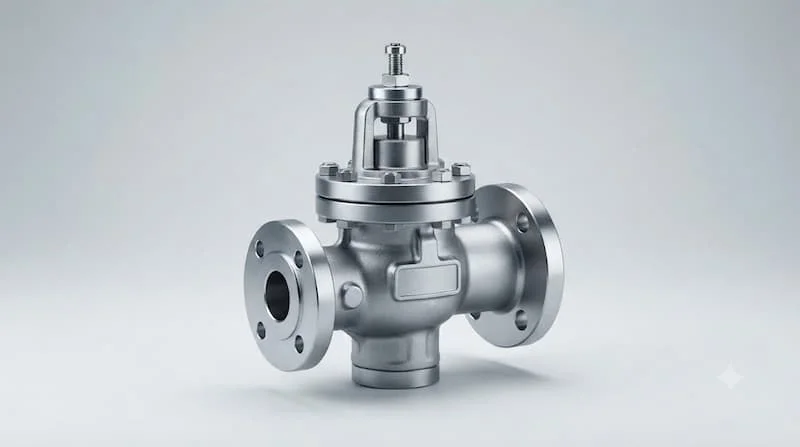

Relief Valve Là Gì?

Relief valve (thường gọi là van xả áp hay van xả quá áp) là thiết bị tự động giảm áp được kích hoạt trực tiếp bởi áp suất của môi chất phía trước van. Khi áp suất hệ thống dâng cao vượt qua ngưỡng cài đặt an toàn, van sẽ tự động mở ra để xả một phần lưu chất ra ngoài hoặc dẫn về bình chứa, giúp hạ áp suất hệ thống về mức cho phép.

Về mặt ứng dụng kỹ thuật, van xả áp được ưu tiên sử dụng chủ yếu trong các hệ thống môi chất lỏng (chẳng hạn như nước, dầu thủy lực, hóa chất dạng lỏng) — nơi chất lỏng không có khả năng nén tự do như chất khí.

Các thuật ngữ kỹ thuật cốt lõi cần ghi nhớ:

• Relief: Giải phóng/xả áp lực dư thừa.

• Pressure van xả áp (PRV): Thuật ngữ đầy đủ chỉ van xả áp suất.

• Set Pressure (Áp suất cài đặt): Mức áp suất tại cửa vào mà tại đó van được điều chỉnh để bắt đầu xả áp.

• Overpressure (Áp suất vượt mức): Mức áp suất gia tăng cao hơn áp suất cài đặt khi van đang xả ở lưu lượng thiết kế.

• Reseating Pressure (Áp suất đóng lại): Mức áp suất hạ xuống mà tại đó đĩa van đóng kín trở lại hoàn toàn.

Lưu ý SEO & Kỹ thuật: Không nên đánh đồng hoàn toàn van xả áp và safety valve là một. Mặc dù cả hai đều thuộc nhóm thiết bị bảo vệ quá áp (pressure relief devices), các tiêu chuẩn kỹ thuật quốc tế (như ASME) phân định rất rõ chức năng và đặc tính mở của từng loại.

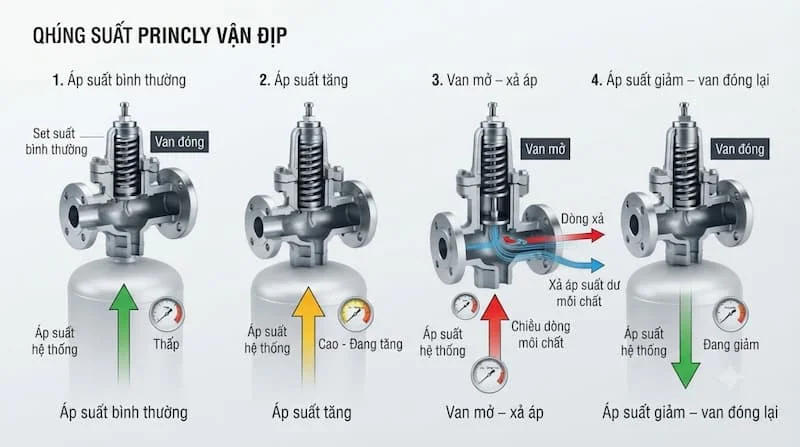

Nguyên Lý Hoạt Động Của van xả áp

Nguyên lý vận hành của van xả áp diễn ra tự động theo chu trình 4 giai đoạn logic dựa trên sự cân bằng lực giữa áp suất hệ thống và lực cơ học nội bộ:

1. Giai đoạn áp suất bình thường: Khi áp suất hệ thống thấp hơn áp suất cài đặt (set pressure), lực ép từ lò xo hoặc cơ cấu giữ đóng sẽ ép chặt đĩa van vào ghế van (seat), giữ van ở trạng thái đóng kín hoàn toàn.

2. Giai đoạn áp suất tăng (Bắt đầu mở): Khi áp suất lưu chất dâng cao và tạo ra một lực đẩy tác động lên đĩa van thắng được lực ép của lò xo, đĩa van bắt đầu nhích khỏi seat. Mức áp suất này chính là set pressure.

3. Giai đoạn xả áp: Khi áp suất tiếp tục tăng, đĩa van nâng cao thêm, mở rộng tiết diện cửa xả. Môi chất dư thừa được xả ra ngoài, giúp dập tắt đà tăng áp suất của hệ thống.

4. Giai đoạn đóng lại: Khi lượng môi chất được giải phóng giúp áp suất hệ thống hạ xuống dưới mức áp suất cài đặt, lực nén của lò xo lại thắng lực đẩy của lưu chất, ép đĩa van trở về vị trí làm kín ban đầu.

Đặc tính cốt lõi của van xả áp là khả năng mở tăng dần theo tỷ lệ (proportional opening). Khác với đặc tính "mở bật nhanh" (pop action) lập tức của van an toàn khí nén, đĩa của van xả áp nâng lên nhiều hay ít tùy thuộc vào mức độ quá áp thực tế của chất lỏng.

Phân Tích Chuyên Sâu van xả áp

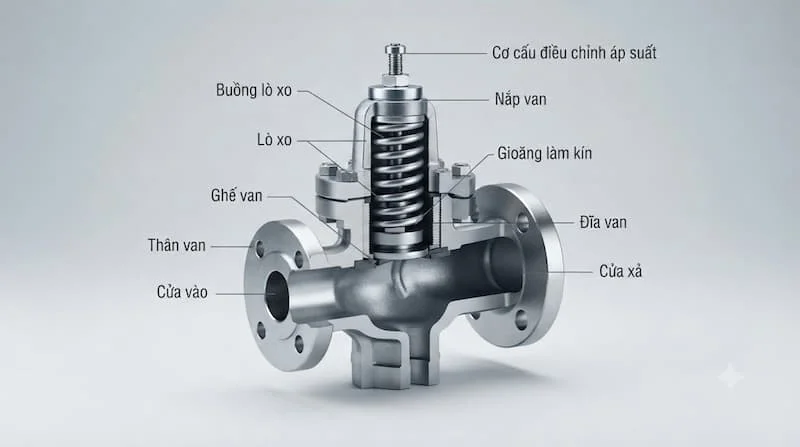

Cấu Tạo van xả áp Gồm Những Bộ Phận Nào?

Mặc dù có nhiều biến thể kiểu dáng, một chiếc van xả áp truyền thống dạng tác động trực tiếp (Direct-acting spring-loaded) bao gồm các bộ phận chính sau:

• Valve Body (Thân van): Phần vỏ chịu lực bao bọc bên ngoài, chứa các đường dẫn môi chất.

• Inlet (Cửa vào): Cổng kết nối trực tiếp với đường ống chịu áp suất của hệ thống.

• Outlet / Discharge (Cửa xả): Cổng xả môi chất ra ngoài môi trường hoặc nối với đường ống xả về bể chứa.

• Disc / Poppet (Đĩa van / Piston đóng): Bộ phận trực tiếp ngăn hoặc mở dòng chảy.

• Seat (Ghế van): Vòng đệm làm kín nơi đĩa van ép sát vào khi đóng.

• Spring (Lò xo): Bộ phận tạo ra lực cơ học đối kháng để giữ đĩa van luôn đóng.

• Spring Adjustment (Cơ cấu điều chỉnh lò xo): Trục vặn hoặc đai ốc dùng để thay đổi độ nén lò xo, từ đó điều chỉnh mức set pressure.

• Bonnet / Cap (Nắp van): Phần nắp bảo vệ cụm lò xo và cơ cấu điều chỉnh bên trong.

• Seal / Gasket (Gioăng làm kín): Ngăn ngừa rò rỉ môi chất ra thân ngoài.

Giải thích góc nhìn chuyên gia:

• Tại sao van bắt buộc phải có lò xo? Lò xo đóng vai trò là "vật đối trọng" tạo ra lực nén cố định. Độ cứng và độ nén của lò xo quyết định trực tiếp xem van sẽ xả ở mức áp suất bao nhiêu bar.

• Tại sao cần cơ cấu điều chỉnh set pressure? Mỗi hệ thống vận hành có hạn mức áp suất chịu đựng riêng. Cơ cấu điều chỉnh cho phép kỹ sư linh hoạt thay đổi ngưỡng xả áp phù hợp với thực tế công trình.

Ngoài dạng lò xo cơ bản, các dòng van xả áp hiện đại còn có cấu hình tác động bằng van điều khiển phụ (Pilot-operated) chuyên dùng cho các đường ống công nghiệp kích thước lớn.

Các Loại van xả áp Phổ Biến

Thị trường công nghiệp hiện nay phân loại van xả áp thành 4 nhóm chính:

1. Spring-Loaded van xả áp (Van xả áp dạng lò xo)

Sử dụng lực nén trực tiếp của lò xo để giữ đĩa van. Đây là dòng van phổ biến nhất nhờ kết cấu đơn giản, chi phí hợp lý, độ tin cậy cao và dễ dàng bảo trì trong các đường ống dẫn chất lỏng.

2. Pilot-Operated van xả áp (Van xả áp điều khiển bằng Pilot)

Sử dụng một van phụ (pilot) nhỏ hơn để điều khiển trạng thái đóng mở của van chính. Loại van này cực kỳ phù hợp cho các đường ống lớn, áp suất rất cao hoặc hệ thống đòi hỏi độ chính xác tuyệt đối, vì đĩa van chính vẫn duy trì độ kín cao ngay cả khi áp suất tiến sát mức set pressure.

3. Direct-Acting van xả áp (Van xả áp tác động trực tiếp)

Áp suất hệ thống tác động trực tiếp lên đĩa van hoặc piston mà không qua cơ cấu trung gian. Thiết kế này phản ứng rất nhanh với sự tăng áp đột ngột, thường dùng trong các mạch thủy lực nhỏ.

4. Safety van xả áp (Van xả áp an toàn đa năng)

Dòng van kết hợp có khả năng vận hành theo đặc tính mở tỷ lệ (khi dùng cho chất lỏng) hoặc mở bật nhanh "pop" (khi dùng cho chất khí), đáp ứng đồng thời nhiều tiêu chuẩn an toàn kỹ thuật.

Van xả áp Khác Safety Valve Như Thế Nào?

Đây là hai thuật ngữ rất dễ gây nhầm lẫn. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt kỹ thuật giữa hai loại van này:

Cảnh báo kỹ thuật: Không nên quy chụp cứng nhắc rằng "van xả áp chỉ dùng cho nước và safety valve chỉ dùng cho khí". Trong thực tế, các dòng van thuộc nhóm Safety van xả áp được chứng nhận tiêu chuẩn ASME có thể đảm nhiệm cả hai chức năng tùy thuộc vào cấu hình cài đặt và môi chất sử dụng.

Van xả áp Khác Pressure Reducing Valve Như Thế Nào?

Một điểm nhầm lẫn semantic khác là giữa van xả áp (Relief valve) và van giảm áp (Pressure Reducing Valve - PRV).

Cách phân biệt nhanh: Pressure Reducing Valve liên tục điều tiết để hạ áp suất cao ở đầu vào xuống mức áp suất thấp cố định ở đầu ra. Trong khi đó, van xả áp chỉ nằm "im lặng" và chỉ mở ra xả bớt lưu chất khi có sự cố quá áp bất thường.

Thông Số Kỹ Thuật Quan Trọng Của van xả áp

Để chọn đúng chiếc van xả áp vận hành chuẩn xác, bạn bắt buộc phải thẩm định bảng thông số kỹ thuật sau:

Nhấn mạnh từ chuyên gia: Tuyệt đối không chọn mua van xả áp chỉ dựa vào đường kính danh nghĩa DN. Một chiếc van có DN lớn nhưng lưu lượng xả (Flow Capacity) không đủ đáp ứng kịch bản tăng áp của hệ thống vẫn sẽ gây ra nguy cơ vỡ ống.

Ứng Dụng Thực Tế & Sai Lầm Lắp Đặt

Van xả áp Được Sử Dụng Ở Đâu?

Nhờ khả năng bảo vệ hệ thống chất lỏng vượt trội, van xả áp có mặt trong nhiều hạ tầng kỹ thuật:

• Hệ thống thủy lực (Hydraulic Systems): Lắp đặt trên trạm nguồn thủy lực (HPU), sau máy bơm cao áp để xả dầu thừa về bể, giữ cho áp suất mạch thủy lực không vượt quá giới hạn an toàn.

• Hệ thống cấp thoát nước & Đường ống áp lực: Bảo vệ các tuyến ống dẫn nước dài, trạm bơm tăng áp khỏi hiện tượng tăng áp đột ngột do đóng van nhanh.

• Công nghiệp hóa chất & Chế biến: Lắp trên các đường ống truyền dẫn dung môi, chất lỏng công nghiệp và các bình chứa chất lỏng áp suất.

• Hệ thống nhiệt & Nước nóng: Bảo vệ các bình đun nước nóng trung tâm, đường ống nước nóng khỏi tình trạng giãn nở nhiệt gây tăng áp.

• Ngành dầu khí & Lọc hóa dầu: Bảo vệ các thiết bị xử lý chất lỏng, cụm bơm dầu thô và đường ống vận chuyển hydrocacbon dạng lỏng.

Những Sai Lầm Khi Chọn Và Lắp van xả áp

1. Chọn van chỉ theo kích thước đường ống (DN): Bỏ qua tính toán lưu lượng xả cần thiết (Required Relieving Capacity), khiến van bị quá tải khi xảy ra sự cố overpressure.

2. Cài đặt Set Pressure quá cao: Đặt mức xả áp vượt quá áp suất thiết kế tối đa cho phép (MAWP) của bình chứa hoặc đường ống.

3. Bỏ qua ảnh hưởng của áp suất ngược (Back Pressure): Áp suất tích tụ ở đường xả xả ra ngoài có thể làm tăng mức Set Pressure thực tế của van, khiến van chậm mở.

4. Chọn sai vật liệu màng/seat: Dùng gioăng cao su thông thường cho hóa chất ăn mòn hoặc môi trường dầu nhiệt độ cao làm mủn hỏng bộ phận làm kín.

5. Tự ý thay đổi đai ốc hiệu chỉnh áp suất: Tự vặn chỉnh lò xo mà không có bàn thử áp chuyên dụng, làm mất hiệu lực bảo vệ an toàn của van.

6. Bố trí đường xả bị thu hẹp hoặc gấp khúc: Đường ống xả ra quá hẹp làm cản trở lưu lượng thoát ra, giảm hiệu suất xả áp của van.

Hướng Dẫn Kỹ Thuật

Cách Chọn van xả áp Phù Hợp

Hãy áp dụng quy trình 8 bước chuẩn kỹ sư dưới đây để chọn đúng chiếc van xả áp cho công trình:

• Bước 1: Xác định thiết bị hoặc đoạn đường ống cần bảo vệ quá áp.

• Bước 2: Xác định môi chất vận hành (Nước, dầu thủy lực, hóa chất loãng, dung môi...).

• Bước 3: Xác định áp suất làm việc bình thường (Working Pressure) của hệ thống.

• Bước 4: Xác định áp suất làm việc tối đa cho phép (MAWP) của thiết bị.

• Bước 5: Chọn ngưỡng áp suất cài đặt (Set Pressure) phù hợp (thường bằng hoặc thấp hơn MAWP).

• Bước 6: Tính toán lưu lượng xả tối đa yêu cầu (Required Capacity) trong kịch bản sự cố xấu nhất.

• Bước 7: Kiểm tra nhiệt độ làm việc, mác vật liệu thân/seat và yếu tố áp suất ngược (Back pressure).

• Bước 8: Tra cứu catalogue nhà sản xuất, đối chiếu thông số DN, kiểu kết nối và các chứng chỉ an toàn đi kèm.

Checklist kiểm tra trước khi đặt hàng:

• Môi chất lưu thông (Medium).

• Áp suất làm việc (Working pressure).

• Áp suất cài đặt xả (Set pressure).

• Lưu lượng xả yêu cầu (Relieving capacity).

• Kích thước danh nghĩa (DN/NPS).

• Kiểu kết nối (Ren, Mặt bích, Hàn).

• Nhiệt độ làm việc tối đa.

• Vật liệu thân van và đĩa/seat.

• Tiêu chuẩn kiểm định / Báo cáo thử áp (Test report).

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng van xả áp

• Vị trí lắp đặt: Lắp van xả áp theo phương thẳng đứng (đỉnh nắp van hướng lên trên) tại vị trí gần nhất với nguồn gây tăng áp hoặc trên đỉnh bình chứa.

• Đường ống vào: Đường ống nối từ hệ thống đến cổng vào của van phải ngắn, thẳng và không được thu hẹp tiết diện để tránh sụt áp trước van.

• Đường ống xả: Đường ống xả phải được đỡ chắc chắn, kích thước tối thiểu bằng cổng xả của van và đặt dốc hướng về nơi xả an toàn để tránh đọng chất lỏng.

• Bảo dưỡng định kỳ:

  • Kiểm tra hiện tượng rò rỉ tại cổng xả 3–6 tháng/lần.

  • Tiến hành kiểm định, hiệu chuẩn lại mức Set pressure trên bàn thử áp định kỳ theo quy định an toàn thiết bị áp lực.

CẢNH BÁO AN TOÀN: van xả áp là thiết bị bảo vệ an toàn tính mạng và tài sản. Tuyệt đối không tự ý vặn chỉnh chốt nén lò xo hoặc khóa chặn đường xả của van khi hệ thống đang vận hành chịu áp.

Câu Hỏi Thường Gặp (FAQ)

1. Relief valve là gì?

Relief valve là loại van xả áp tự động, có nhiệm vụ xả bớt môi chất khi áp suất hệ thống vượt quá ngưỡng cài đặt nhằm bảo vệ đường ống và thiết bị khỏi sự cố quá áp.

2. Relief valve có phải safety valve không?

Không hoàn toàn giống nhau. Relief valve thường mở từ từ theo tỷ lệ mức quá áp và dùng chủ yếu cho chất lỏng. Trong khi safety valve có cơ chế mở bật nhanh tức thì (pop action) và dùng chủ yếu cho hơi nóng, khí nén.

3. Set pressure của relief valve là gì?

Set pressure (áp suất cài đặt) là mức áp suất đo tại cổng vào của van mà tại đó đĩa van bắt đầu nâng lên để thực hiện chu trình xả áp.

4. Có thể dùng relief valve cho khí nén được không?

Không khuyến cáo. Với chất khí hoặc hơi áp suất cao, bạn nên chọn các dòng Safety Valve hoặc Safety Relief Valve đạt chuẩn ASME để đảm bảo tốc độ xả khí cực nhanh, tránh hiện tượng tích áp gây nổ.

Kết Luận

Lựa chọn đúng relief valve là giải pháp hàng đầu giúp duy trì áp suất ổn định, triệt tiêu rủi ro sự cố và kéo dài tuổi thọ cho toàn bộ hệ thống chất lỏng. Sự an toàn của công trình không chỉ nằm ở việc chọn đúng kích thước DN, mà đòi hỏi sự tính toán chính xác về mức Set pressure, lưu lượng xả Flow capacity, tính tương thích vật liệu và tuân thủ nghiêm ngặt quy trình lắp đặt.
