NR Valve Là Gì? Cấu Tạo, Nguyên Lý, Phân Loại Và Cách Chọn

Trong các hệ thống đường ống công nghiệp, trạm bơm hay mạng lưới cấp thoát nước, hiện tượng dòng chảy dội ngược (backflow) do mất áp đột ngột là một trong những nguyên nhân hàng đầu gây sụt áp, hỏng hóc cánh bơm và gãy vỡ đường ống. Để ngăn ngừa rủi ro này, thiết bị Non-Return Valve được đưa vào lắp đặt như một giải pháp bảo vệ tự động và bắt buộc.

Bài viết này sẽ phân tích chi tiết định nghĩa Non-Return Valve là gì, cơ chế vận hành, phân loại cấu tạo và checklist kỹ thuật giúp bạn chọn đúng sản phẩm cho công trình.

NR Valve Là Gì? Non-Return Valve Có Phải Check Valve Không?

NR valve là viết tắt của Non-Return Valve, dịch sang tiếng Việt là van chống chảy ngược hoặc van một chiều. Đây là dòng van công nghiệp được thiết kế để cho phép môi chất (chất lỏng, chất khí hoặc hơi) chỉ di chuyển theo một hướng duy nhất và tự động chặn đứng dòng chảy khi có xu hướng đảo chiều.

Trong các tài liệu kỹ thuật, tiêu chuẩn thiết kế quốc tế và catalogue thương mại, thuật ngữ Non-Return Valve (hoặc NRV), Check Valve và van một chiều được sử dụng hoàn toàn tương đương nhau. Do đó, câu trả lời khẳng định là: Non-Return Valve chính là Check valve.

Mặc dù có chung chức năng nguyên lý, không phải mọi thiết bị Non-Return Valve đều có cấu tạo giống nhau. Tùy thuộc vào bản chất môi chất, mức áp suất, nhiệt độ làm việc, kích thước đường ống, hướng lắp đặt (ngang hay đứng) và yêu cầu triệt tiêu hiện tượng va đập thủy lực (water hammer), các kỹ sư sẽ chọn dòng van có kết cấu cơ khí riêng biệt.

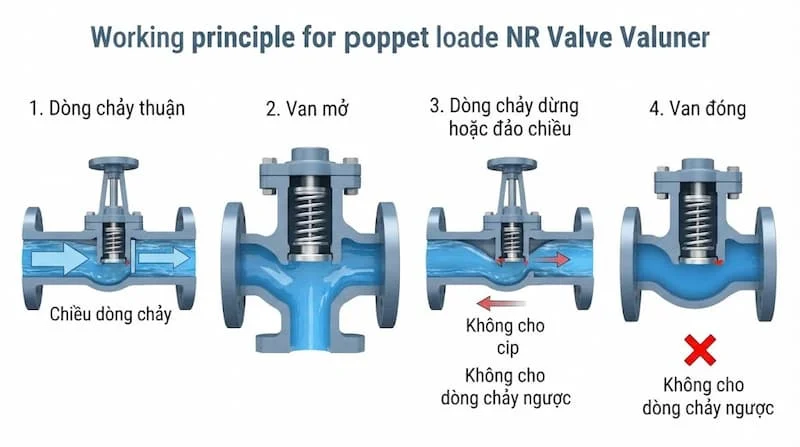

Nguyên Lý Hoạt Động Của Non-Return Valve

Nguyên lý vận hành của Non-Return Valve diễn ra hoàn toàn tự động dựa trên sự chênh lệch áp suất của dòng môi chất mà không cần tác động ngoại lực hay con người.

Khi có dòng chảy thuận:

Áp lực đầu vào (upstream) tạo ra một lực đẩy đủ lớn để thắng lực cản của bộ phận đóng (đĩa, bi hoặc piston) và lực nén lò xo (nếu có). Bộ phận đóng bị đẩy khỏi vị trí đệm làm kín (seat), mở ra khoảng trống cho môi chất lưu thông tự do qua van.

Khi dòng chảy giảm hoặc đảo chiều:

Khi lưu lượng giảm về 0 hoặc có xu hướng chảy ngược lại, áp suất phía đầu ra (downstream) sẽ cao hơn áp suất đầu vào. Sự chênh lệch áp suất này, kết hợp với trọng lực của bộ phận đóng hoặc lực ép của lò xo hỗ trợ, sẽ nhanh chóng đẩy đĩa/bi/piston áp chặt trở lại seat. Toàn bộ dòng chảy ngược bị chặn đứng ngay lập tức.

Đối với các hệ thống đường ống dài hoặc trạm bơm công suất lớn, các dòng van chống chảy ngược dạng lò xo phản ứng nhanh còn giúp dập tắt nguy cơ dội xung áp, bảo vệ an toàn cho vỏ bơm và đường ống.

Phân Tích Chuyên Sâu

Các Loại Non-Return Valve Phổ Biến Hiện Nay

Dưới đây là các loại Non-Return Valve phổ biến nhất trên thị trường công nghiệp hiện nay:

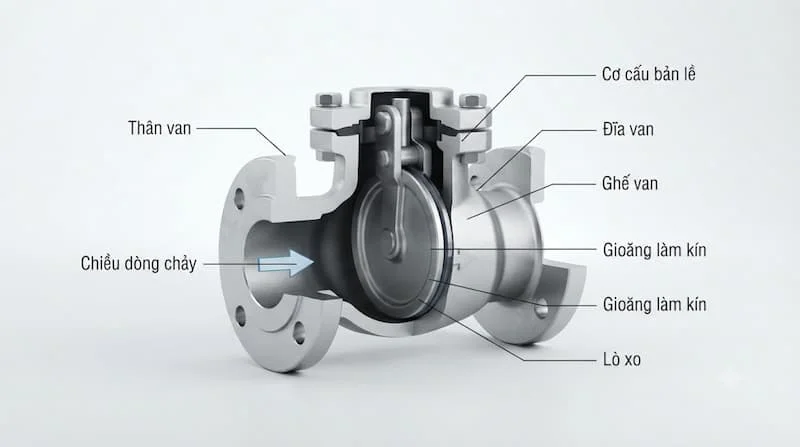

1. Swing Check Valve (Van một chiều lá lật)

• Cấu tạo: Sử dụng một đĩa van gắn trên bản lề chốt.

• Cơ chế: Dòng chảy thuận đẩy đĩa van lật ngửa lên; khi dòng chảy ngắt, đĩa van tự động gạt xuống ép vào seat.

• Ứng dụng: Thường dùng cho các hệ thống nước sạch, nước thải, đường ống kích thước trung bình đến lớn nhờ ma sát dòng chảy thấp.

2. Dual Plate / Wafer Non-Return Valve (Van một chiều cánh bướm)

• Cấu tạo: Thân van mỏng dạng Wafer/Lug với hai cánh đĩa bán nguyệt tích hợp lò xo xoắn.

• Cơ chế: Lò xo giúp hai cánh đĩa khép lại rất nhanh ngay khi dòng chảy dừng.

• Ứng dụng: Tiết kiệm không gian lắp đặt, giảm trọng lượng đường ống, rất phổ biến trong hệ thống HVAC và trạm bơm tòa nhà.

3. Lift Check Valve (Van một chiều dạng nâng)

• Cấu tạo: Đĩa van hoặc piston di chuyển lên xuống theo phương thẳng đứng vuông góc với trục đường ống.

• Cơ chế: Áp lực dòng chảy nâng đĩa lên; khi dừng, trọng lực hoặc lò xo đẩy đĩa hạ xuống.

• Ứng dụng: Yêu cầu độ kín cao, thường dùng cho hệ thống hơi nóng (steam), khí nén hoặc chất lỏng áp suất cao.

4. Ball Check Valve (Van một chiều dạng bi)

• Cấu tạo: Phần tử đóng mở là một viên bi (kim loại hoặc bọc cao su).

• Cơ chế: Bi bị đẩy khỏi vị trí seat khi có dòng chảy và lăn trở lại vị trí cũ khi đảo chiều.

• Ứng dụng: Rất ít bị tắc nghẽn, lý tưởng cho hệ thống xử lý nước thải, chất lỏng có cặn hoặc độ nhớt cao.

5. Silent / No-Slam Check Valve (Van một chiều lò xo chống ồn)

• Cấu tạo: Đĩa van dạng đĩa nón điều hướng dọc trục có hỗ trợ lò xo cơ khí lực nén cao.

• Cơ chế: Thiết kế khí động học giúp van đóng kín trước khi dòng chảy kịp đảo chiều hoàn toàn.

• Ứng dụng: Triệt tiêu hoàn toàn tiếng ồn và hiện tượng búa nước trong các trạm bơm nhà cao tầng.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Non-Return Valve

Để đảm bảo van vận hành ổn định và không bị rò rỉ, bạn cần đối chiếu đầy đủ các thông số kỹ thuật dưới đây:

Lời khuyên kỹ thuật: Tuyệt đối không chọn Non-Return Valve chỉ dựa vào mỗi chỉ số đường kính DN. Một chiếc van đúng DN100 nhưng sai cấp áp PN16 hoặc chọn sai vật liệu gioăng EPDM cho môi trường dầu sẽ khiến hệ thống bị rò rỉ và hỏng hóc nhanh chóng.

Non-Return Valve Ren, Wafer Hay Mặt Bích – Nên Chọn Loại Nào?

Phương thức kết nối quyết định trực tiếp đến tính linh hoạt và độ an toàn của tuyến ống:

• Non-Return Valve nối ren: Thích hợp cho đường ống kích thước nhỏ (DN15 - DN50), áp suất vừa phải. Dễ thi công trong hệ thống dân dụng, máy nén khí hoặc trạm kỹ thuật nhỏ.

• Non-Return Valve dạng Wafer: Thiết kế ép kẹp giữa hai mặt bích đường ống. Ưu điểm nổi bật là cực kỳ gọn nhẹ, giảm tải trọng gờ treo, chi phí tối ưu cho các hệ thống nước, HVAC và trạm bơm từ DN50 trở lên.

• Non-Return Valve mặt bích: Thích hợp cho các đường ống đường kính lớn, hệ thống áp suất cao hoặc môi trường công nghiệp nặng. Kết nối bích giúp mối nối kiên cố, khả năng chống rò rỉ cao và thuận tiện khi cần tháo lắp bảo trì định kỳ.

Non-Return Valve Khác Gì Với Van Bi, Van Bướm Và Van Cổng?

Sự khác biệt cốt lõi nằm ở cơ chế điều khiển và chức năng bảo vệ:

Non-Return Valve là thiết bị vận hành tự động, không thiết kế tay gạt hay tay quay để con người điều khiển trực tiếp như van bi hay van bướm.

Ứng Dụng Thực Tế

Non-Return Valve Được Sử Dụng Ở Đâu?

Với khả năng ngăn ngừa sự cố thủy lực tự động, NRV valve có mặt trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Lắp đặt ngay tại đầu ra của máy bơm tăng áp (booster pump), trạm bơm nước thô, tuyến ống cấp nước tòa nhà nhằm ngăn dòng nước dội ngược làm vỡ vỏ bơm khi cúp điện.

• Hệ thống Phòng cháy chữa cháy (PCCC): Lắp trên đường xả bơm chữa cháy, cụm van Alarm Valve, hệ thống Sprinkler để duy trì áp lực thường trực trong mạng lưới ống.

• Ngành công nghiệp & Hóa chất: Sử dụng trong các dây chuyền xử lý dung môi, đường ống dẫn hơi nóng (steam), lò hơi nhằm chống hiện tượng chảy ngược gây nhiễm độc chéo hoặc mất áp.

• Hệ thống HVAC & Chiller: Lắp tại đầu ra trạm bơm nước lạnh, đường ống nước tuần hoàn để đảm bảo dòng chảy đi đúng sơ đồ thiết kế.

• Hệ thống lạnh công nghiệp: Sử dụng các dòng Non-Return Valve chuyên dụng trên đường gas lỏng (liquid line) và đường gas nóng (hot gas) của hệ thống điều hòa/kho lạnh.

Những Sai Lầm Thường Gặp Khi Chọn Non-Return Valve

1. Chỉ chọn van theo đường kính ống: Chọn van DN100 chỉ vì ống đường kính DN100 mà không kiểm tra cấp áp suất PN và lưu lượng thực tế, dẫn đến van bị thiếu áp không mở hết đĩa.

2. Lắp ngược chiều dòng chảy: Quên quan sát mũi tên chỉ hướng dòng chảy (flow direction arrow) được đúc nổi trên thân van.

3. Lựa chọn sai vật liệu làm kín (Seat): Dùng gioăng EPDM cho môi trường xăng dầu hoặc hóa chất làm gioăng bị mủn rách sau vài ngày vận hành.

4. Lắp sai hướng quy định: Lắp đặt dòng van một chiều lá lật (swing check) theo chiều đứng nhưng dòng chảy lại đi từ trên xuống dưới, khiến đĩa van không thể đóng kín.

5. Không tính đến hiện tượng búa nước: Sử dụng van một chiều lá lật thông thường cho trạm bơm đẩy cao tầng thay vì dòng Silent check valve, gây ra tiếng va đập kim loại rầm rầm mỗi khi ngắt bơm.

Hướng Dẫn Kỹ Thuật

Cách Chọn Non-Return Valve Phù Hợp Cho Hệ Thống

Để chọn đúng model Non-Return Valve đáp ứng chuẩn yêu cầu kỹ thuật, hãy áp dụng quy trình 7 bước sau:

• Bước 1: Xác định môi chất lưu thông (Nước sạch, nước thải, khí nén, hơi nóng, hay hóa chất).

• Bước 2: Xác định kích thước danh nghĩa đường ống (DN15, DN50, DN100...).

• Bước 3: Xác định áp suất làm việc tối đa của hệ thống (PN10, PN16, PN25...).

• Bước 4: Xác định nhiệt độ vận hành tối đa.

• Bước 5: Lựa chọn vật liệu thân van (Gang, thép, inox, đồng) và vật liệu seat (EPDM, NBR, PTFE, Metal).

• Bước 6: Chọn kiểu kết nối (Nối ren, Kẹp Wafer, Mặt bích).

• Bước 7: Kiểm tra vị trí và hướng lắp đặt (Lắp ngang hay đứng, dòng chảy đi lên hay đi xuống).

Checklist kiểm tra trước khi đặt hàng:

• Kích thước DN chính xác với đường ống.

• Cấp áp suất PN/Class đạt hoặc vượt áp suất đỉnh của bơm.

• Vật liệu đĩa và seat tương thích 100% với môi chất.

• Dạng kết nối (Ren/Wafer/Flange) trùng khớp với mặt bích chờ.

• Mũi tên hướng dòng chảy trên van trùng với chiều chảy của hệ thống.

• Có đầy đủ chứng chỉ CO/CQ và Data sheet từ nhà sản xuất.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng Non-Return Valve

• Vệ sinh đường ống: Xả sạch mạt hàn, cát và cặn bẩn trong ống trước khi lắp van để tránh làm kẹt đĩa van hoặc xước bề mặt làm kín.

• Đảm bảo khoảng cách lắp đặt: Bố trí Non-Return Valve cách đầu ra của máy bơm hoặc đoạn uốn cong tối thiểu từ 3 - 5 lần đường kính ống ($3D - 5D$) để dòng chảy ổn định, giảm xáo trộn gây rung lắc đĩa van.

• Siết bu-lông đối ứng: Khi lắp loại van mặt bích hoặc Wafer, cần siết bu-lông lực chéo đối ứng để đảm bảo hai mặt bích song song, không làm vênh thân van.

• Bảo dưỡng định kỳ: Kiểm tra độ kín của van 6 - 12 tháng/lần. Tháo kiểm tra bộ phận lò xo, đĩa van và vệ sinh cặn bám trên bề mặt seat.

Câu Hỏi Thường Gặp (FAQ)

1. Non-Return Valve là gì?

Non-Return Valve là viết tắt của Non-Return Valve (van một chiều), là loại van tự động cho phép lưu chất đi qua theo một chiều và ngăn chặn dòng chảy ngược lại.

2. Non-Return Valve có phải check valve không?

Có. NR valve (Non-Return Valve) và Check valve là hai thuật ngữ kỹ thuật chỉ cùng một loại van một chiều chống chảy ngược.

3. Có thể lắp NR valve theo chiều thẳng đứng được không?

Có thể, nhưng phụ thuộc vào từng loại cấu tạo. Các dòng van dạng lò xo (Spring loaded, Silent check) hoặc dạng nâng (Lift check) có thể lắp đứng khi dòng chảy đi từ dưới lên. Các dòng van lá lật tuyệt đối không lắp đứng cho hướng dòng chảy đi từ trên xuống.

4. Tại sao NR valve bị rò rỉ nước ngược?

Nguyên nhân thường do cặn bẩn/mạt sắt kẹt vào bề mặt đệm làm kín (seat), gioăng cao su bị lão hóa/mủn rách, hoặc do áp lực ngược không đủ lớn để đẩy ép hoàn toàn đĩa van vào seat.

Kết Luận

Lựa chọn đúng NR valve (Non-Return Valve) là giải pháp hàng đầu giúp bảo vệ máy bơm, duy trì áp lực và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống. Sự thành công của công trình không chỉ nằm ở việc chọn đúng kích thước DN, mà còn đòi hỏi sự đồng bộ về cấp áp PN, khả năng tương thích môi chất của đĩa/seat và thiết kế van phù hợp với hiện tượng búa nước.
