Van Điện Từ 60mm: Cấu Tạo, Thông Số Kỹ Thuật Và Hướng Dẫn Chọn Chuẩn

Sự cố cuộn coil bị cháy khét, van không thể mở do lệch áp hoặc đường ống bị rò rỉ lưu chất liên tục là những rủi ro cực kỳ đắt đỏ trong thi công công nghiệp và nông nghiệp tự động hóa. Nguyên nhân hàng đầu thường không nằm ở chất lượng nhà sản xuất, mà xuất phát từ việc chọn sai quy cách kỹ thuật ngay từ đầu. Trong dải kích thước đường ống trung bình, Solenoid Valve 60mm là một trong những thiết bị điều khiển dòng chảy phổ biến nhất nhưng cũng rất dễ gây nhầm lẫn về quy chuẩn lắp đặt.

Bài viết này sẽ phân tích toàn diện dưới góc nhìn chuyên gia: từ định nghĩa chuẩn quy cách, nguyên lý vận hành, sự khác biệt giữa các dạng vật liệu cho đến checklist 8 bước giúp bạn chọn đúng model, bảo đảm hệ thống vận hành an toàn và bền bỉ.

Van điện từ 60mm là gì?

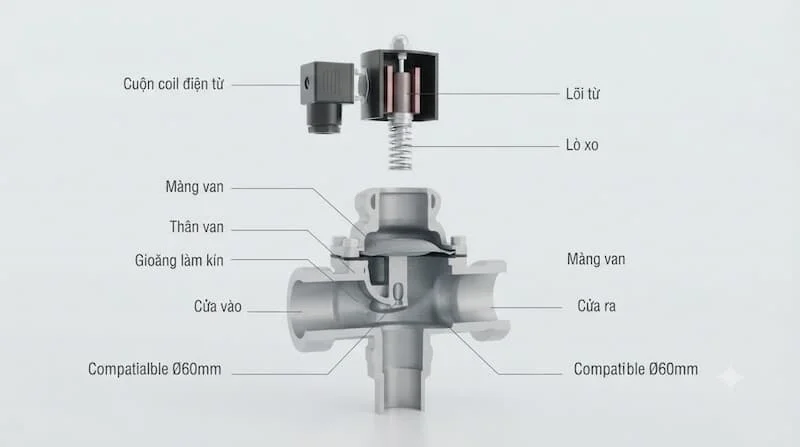

Van điện từ 60mm (Solenoid Valve 60mm) là thiết bị cơ-điện dùng để điều khiển đóng hoặc mở dòng lưu chất (nước, khí, hơi, dầu) trong đường ống thông qua lực hút từ trường sinh ra bởi cuộn coil điện.

Trong thực tế giao dịch và hồ sơ kỹ thuật tại Việt Nam, cách gọi "60mm" hay "phi 60" bắt nguồn từ việc đo đạc đường kính ngoài thực tế của đường ống nhựa/thép xấp xỉ 60mm. Tùy thuộc vào chuẩn quy đổi của từng hãng sản xuất, thiết bị này tương đương với kích thước danh nghĩa DN50 hoặc kích thước hệ inch là 2 inch (2"). Nhiều catalogue thương mại hiện nay niêm yết đồng thời thông tin: Van điện từ DN50 – 2" – Phi 60mm.

Tóm tắt hệ quy đổi kỹ thuật chuẩn:

• Phi 60 / 60mm: Cách gọi dân dã theo đường kính ngoài thực tế của đường ống.

• DN50 (Nominal Diameter): Kích thước danh nghĩa chuẩn quốc tế dùng trong bản vẽ kỹ thuật.

• 2 inch (2"): Quy đổi tiêu chuẩn theo hệ inch (thường đi kèm tiêu chuẩn ren G2" hoặc NPT 2").

Lưu ý quan trọng: Tuyệt đối không chỉ dùng duy nhất con số "60mm" khi gửi yêu cầu báo giá. Bạn bắt buộc phải xác nhận thêm chuẩn ren, kiểu kết nối và mác vật liệu để tránh mua lầm loại van không thể lắp vừa vào hệ thống.

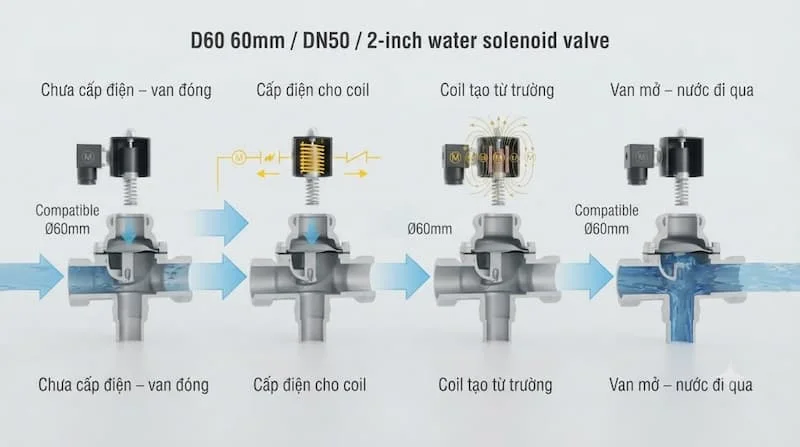

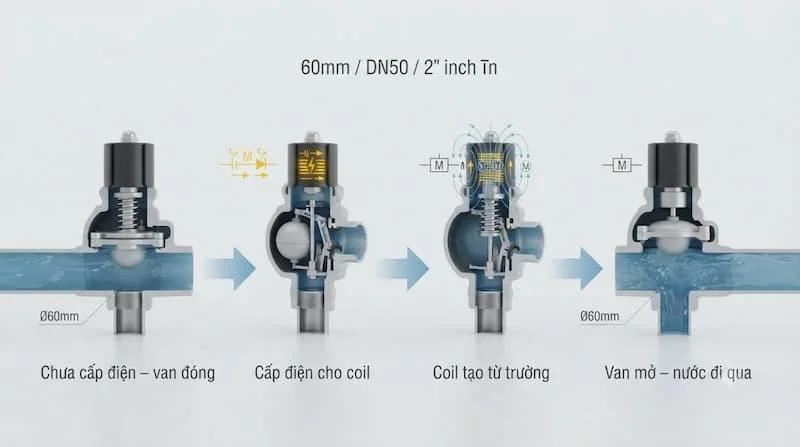

Nguyên lý hoạt động của Solenoid Valve 60mm

Cơ chế vận hành của dòng van này dựa trên sự tương tác giữa từ trường điện từ và lõi pít-tông (plunger) chuyển động bên trong ống dẫn hướng:

• Khi không cấp điện (Trạng thái tĩnh): Cuộn coil không sinh ra lực từ. Lò xo cơ khí nén đẩy lõi van giữ chặt vị trí làm kín đệm màng, ngăn không cho lưu chất đi qua (đối với van thường đóng) hoặc giữ cửa van mở tự do (đối với van thường mở).

• Khi được cấp điện: Cuộn coil sinh ra một từ trường mạnh, hút lõi pít-tông đi lên (hoặc tác động lên cơ cấu ngàm pilot). Sự thay đổi áp suất bên trong buồng van đẩy màng van nâng lên, cho phép lưu chất lưu thông qua thân van tức thì.

Phân biệt hai cấu hình vận hành cốt lõi:

• Van thường đóng (NC - Normally Closed): Mặc định ở trạng thái ĐÓNG khi mất điện. Van chỉ MỞ khi có dòng điện cấp vào cuộn coil. Đây là loại phổ biến nhất trên thị trường để đảm bảo an toàn, tránh thất thoát lưu chất khi gặp sự cố mất điện.

• Van thường mở (NO - Normally Open): Mặc định ở trạng thái MỞ khi mất điện. Van chỉ ĐÓNG lại khi được cấp điện. Phù hợp cho các hệ thống xả tràn, hệ thống làm mát cần duy trì dòng chảy liên tục và chỉ ngắt dòng trong thời gian ngắn.

Phân Tích Chuyên Sâu

Solenoid Valve 60mm là DN50 hay DN60?

Sự nhầm lẫn giữa ký hiệu "DN" và "Phi (mm)" là bẫy kỹ thuật kinh điển khiến nhiều thầu phụ mua sai vật tư. Bảng đối chiếu chi tiết dưới đây sẽ làm rõ bản chất quy đổi:

Giải thích bản chất: Trong tiêu chuẩn ngành ống, ống Phi 60mm tương ứng với DN50 (2"). Hoàn toàn KHÔNG CÓ chuẩn van điện từ công nghiệp nào ghi "DN60". Nếu bạn tìm kiếm van "DN60", nhà cung cấp sẽ hiểu bạn đang nhầm lẫn và cần điều chỉnh về dòng van chuẩn DN50.

Các loại Solenoid Valve 60mm phổ biến

Dòng van này được phân chia thành nhiều phân khúc kỹ thuật nhằm đáp ứng chính xác từng điều kiện môi trường làm việc:

1. Phân loại theo trạng thái vận hành

• Dạng Thường đóng (NC): Chiếm 80% ứng dụng thực tế. An toàn cho các tuyến ống cấp nước, cấp hóa chất.

• Dạng Thường mở (NO): Dùng cho hệ thống thoát nước, hệ thống giải nhiệt cần xả liên tục.

2. Phân loại theo điện áp cuộn coil

• Coil 220VAC: Điện lưới dân dụng và công nghiệp phổ biến, lực hút mạnh, không cần bộ chuyển nguồn.

• Coil 24VDC: Điện áp một chiều an toàn cao, chống giật, thường dùng cho hệ thống tưới tự động ngoài trời hoặc môi trường ẩm ướt.

• Coil 110VAC / 12VDC: Sử dụng cho các tủ điều khiển chuyên dụng hoặc hệ thống nhúng tự động.

3. Phân loại theo mác vật liệu thân van

• Thân Đồng (Brass): Chịu áp lực tốt, độ bền cơ học cao, chuyên dùng cho nước sạch, khí nén, dầu nhẹ.

• Thân Inox (304 / 316): Chống ăn mòn hóa chất, chịu nhiệt độ cao, dùng cho thực phẩm, dược phẩm, môi trường acid/kiềm.

• Thân Nhựa (Nylon / PVC / PTFE): Trọng lượng nhẹ, chống ăn mòn hóa chất và nước mặn, chuyên dùng cho tưới tiêu nông nghiệp và xử lý nước thải.

4. Phân loại theo môi chất vận hành

• Van điện từ dùng cho nước (Water): Dùng màng NBR hoặc EPDM, nhiệt độ từ 0 đến 80°C.

• Van điện từ dùng cho hơi nóng (Steam): Thân đồng/inox, màng làm bằng Viton hoặc PTFE chịu nhiệt từ 120 đến 180°C.

• Van điện từ dùng cho khí nén / Khí gas: Yêu cầu độ kín tuyệt đối và tốc độ phản ứng đóng mở cực nhanh.

Thông số kỹ thuật Solenoid Valve 60mm cần kiểm tra

Để hệ thống vận hành trơn tru, kỹ sư vận hành cần kiểm tra toàn bộ 8 chỉ số kỹ thuật bắt buộc trên nhãn van:

1. Kích thước kết nối: DN50 / 2" / Phi 60mm.

2. Điện áp điều khiển: 220VAC, 24VDC hay 12VDC.

3. Cấu hình đóng mở: NC (Thường đóng) hay NO (Thường mở).

4. Kiểu kết nối đường ống: Kết nối ren trong (G2") hay kết nối mặt bích (BS, DIN, ANSI).

5. Vật liệu chế tạo: Đồng thau, Inox 304, hay Nhựa kỹ thuật.

6. Dải áp suất làm việc (Working Pressure): Khoảng áp suất tối thiểu và tối đa.

7. Dải nhiệt độ chịu đựng: Tối đa bao nhiêu độ C (ngắt ngưỡng theo vật liệu màng van).

8. Hệ số lưu lượng (Cv / Kv) & Đường kính lỗ thông (Orifice): Quyết định lưu lượng tối đa đi qua van khi mở hoàn toàn.

Solenoid Valve 60mm ren và mặt bích khác nhau thế nào?

Solenoid Valve 60mm đồng, inox và nhựa khác nhau thế nào?

Mỗi mác vật liệu đem lại hiệu quả chi phí và độ bền hoàn toàn khác biệt:

• Thân Đồng: Là sự lựa chọn cân bằng nhất cho hệ thống nước dân dụng, khí nén và công nghiệp nhẹ. Đồng có độ dẻo tốt, dễ gia công ren chính xác và giá thành hợp lý.

• Thân Inox (304/316): Dành riêng cho môi trường khắc nghiệt như hóa chất ăn mòn, nước mặn, hệ thống hơi nóng hoặc dây chuyền chế biến thực phẩm yêu cầu chuẩn vệ sinh nghiêm ngặt.

• Thân Nhựa kỹ thuật (Nylon/PVC): Là giải pháp tối ưu chi phí cho các trang trại tưới tự động quy mô lớn. Nhựa không bị hoen gỉ khi chôn âm đất hoặc tiếp xúc liên tục với phân bón hóa học.

Tại sao Solenoid Valve 60mm cần quan tâm đến áp suất chênh lệch?

Một trong những lý do hàng đầu khiến Solenoid Valve 60mm mua về không thể mở được nước chính là hiện tượng thiếu áp suất chênh lệch (Differential Pressure).

Đối với các dòng van điện từ đường kính lớn như DN50 (60mm), các hãng sản xuất thường áp dụng cơ chế mở gián tiếp (Pilot-operated) để giảm kích thước và công suất của cuộn coil.

• Van Pilot-operated: Cần một mức chênh lệch áp suất tối thiểu (thường từ 0.5 đến 1.0 bar) giữa đầu vào (Inlet) và đầu ra (Outlet) để năng lượng dòng chảy tự đẩy màng van chính nâng lên. Nếu lắp van này vào bồn nước tự chảy ở trên mái (áp suất quá yếu, chênh áp gần như bằng 0), van sẽ KHÔNG THỂ MỞ dù cuộn coil vẫn hít.

• Van Trực tiếp (Direct-acting): Cuộn coil kéo trực tiếp màng van. Van có thể mở ở áp suất bằng 0 bar, nhưng yêu cầu cuộn coil cực kỳ to và tiêu tốn nhiều điện năng.

Lời khuyên kỹ thuật: Trước khi mua van 60mm, hãy đo đạc áp suất thực tế ở đầu vào. Nếu là hệ thống cấp nước áp lực thấp (bồn xả tự do), bắt buộc phải chọn van trực tiếp hoặc van gián tiếp có dải áp mở từ 0 bar.

Ứng Dụng Thực Tế

Solenoid Valve 60mm được sử dụng ở đâu?

Với lưu lượng dòng chảy lớn, van điện từ phi 60 là mắt xích quan trọng trong nhiều hạ tầng tự động:

• Hệ thống tưới nông nghiệp & Cảnh quan: Chia khu vực tưới tự động cho trang trại, công viên, sân golf. Sử dụng thân nhựa kết hợp điều khiển hẹn giờ từ xa.

• Trạm cấp nước tòa nhà & Nhà máy: Điều khiển tự động luồng nước cấp vào bồn trung gian, cắt nước sự cố hoặc điều tiết nước thải xử lý.

• Dây chuyền khí nén & Hơi nóng: Sử dụng van inox/đồng để đóng ngắt dòng khí nén công suất lớn hoặc dòng hơi nước trong các lò sấy, nhà máy may mặc, thực phẩm.

• Hệ thống PCCC & Làm mát mái: Đóng mở cấp tốc dòng nước dập lửa hoặc hệ thống phun sương hạ nhiệt nhà xưởng.

Những sai lầm thường gặp khi chọn Solenoid Valve 60mm

1. Mặc định 60mm = DN60: Đi tìm mua mã van DN60 không tồn tại thay vì chọn chuẩn mã DN50.

2. Cấp sai điện áp vào cuộn coil: Cắm trực tiếp điện lực 220VAC vào cuộn coil 24VDC gây cháy nổ coil ngay tức thì.

3. Nhầm lẫn giữa van NC và NO: Mua van Thường đóng lắp cho hệ thống xả mát liên tục khiến cuộn coil phải ngâm điện 24/7, dẫn đến quá nhiệt và cháy van.

4. Dùng van nước thông thường cho hệ thống hơi nóng: Màng cao su NBR bị mủn và rách hoàn toàn chỉ sau vài giờ tiếp xúc với nhiệt độ hơi nước >100°C.

5. Xem nhẹ hiện tượng búa nước: Đóng van quá nhanh trên đường ống áp lực cao gây ra chấn động thủy lực xé rách màng van.

Hướng Dẫn Kỹ Thuật

Cách chọn Solenoid Valve 60mm đúng nhu cầu

Áp dụng quy trình 8 bước chuẩn kỹ sư dưới đây để chọn chính xác model van:

• Bước 1: Xác định môi chất lưu thông (Nước sạch, nước thải, khí nén, hơi nóng hay hóa chất?).

• Bước 2: Xác định chính xác kích thước đường ống (Khẳng định chuẩn ống Phi 60mm = DN50 = 2 inch).

• Bước 3: Lựa chọn trạng thái vận hành ban đầu (Cần dạng Thường đóng NC hay Thường mở NO?).

• Bước 4: Chọn điện áp cuộn coil phù hợp với hệ thống điều khiển (220VAC hay 24VDC?).

• Bước 5: Lựa chọn vật liệu thân van (Đồng, Inox hay Nhựa?).

• Bước 6: Đo đạc áp suất đầu vào và áp suất chênh lệch để chọn van trực tiếp hay gián tiếp (Pilot).

• Bước 7: Kiểm tra nhiệt độ tối đa của môi chất.

• Bước 8: Chọn kiểu kết nối đường ống (Nối ren G2" hay Nối mặt bích).

Lưu ý khi lắp đặt và bảo trì van xả khí D25

• Lắp đúng chiều dòng chảy: Quan sát kỹ mũi tên chỉ hướng dòng chảy (Flow Arrow) được đúc nổi trên thân van. Lắp ngược chiều sẽ khiến van bị rò rỉ nước liên tục.

• Làm sạch đường ống trước khi gắn van: Xả sạch cặn hàn, mạt nhựa, cát bẩn trong ống. Cặn bẩn lọt vào buồng pilot sẽ làm kẹt màng van, khiến van không thể đóng kín.

• Lắp thêm lọc Y (Y-Strainer) phía trước van: Đây là giải pháp bắt buộc để bảo vệ màng van và lỗ tiết lưu khỏi rác cơ khí.

• Lắp cuộn coil hướng lên trên: Giúp kéo dài tuổi thọ cuộn coil và hạn chế đọng cặn bẩn trong ống dẫn hướng lõi pít-tông.

Câu Hỏi Thường Gặp (FAQ)

1. Solenoid Valve 60mm là DN bao nhiêu?

Trong hầu hết các catalogue thiết bị ngành nước và cơ điện, van điện từ 60mm tương đương với kích thước danh nghĩa DN50 (hoặc 2 inch).

2. Van điện từ 60mm có dùng được cho điện 220V không?

Có. Hầu hết các hãng sản xuất đều cung cấp tùy chọn cuộn coil 220VAC bên cạnh các chuẩn điện áp khác như 24VDC hay 110VAC.

3. Van điện từ 60mm bằng nhựa có bền không?

Van nhựa kỹ thuật (Nylon gia cường) cực kỳ bền trong môi trường tưới tiêu nông nghiệp, hóa chất loãng và nước mặn. Tuy nhiên, nó không chịu được nhiệt độ cao và lực va đập cơ học mạnh như van đồng hay inox.

4. Tại sao van điện từ 60mm bị nóng khi vận hành?

Cuộn coil điện từ khi ngâm điện liên tục để giữ trạng thái mở/đóng sẽ sinh ra nhiệt lượng. Đây là hiện tượng vật lý bình thường. Tuy nhiên, nếu coil nóng tới mức bốc khói hoặc chảy nhựa, có thể do cấp sai điện áp hoặc van bị kẹt cơ khí.

Kết Luận

Một hệ thống tự động hóa vận hành bền bỉ luôn đòi hỏi sự chuẩn xác từ khâu chọn lựa thiết bị ban đầu. Van điện từ 60mm là giải pháp điều khiển dòng chảy mạnh mẽ, nhưng việc lựa chọn đúng bắt buộc phải dựa trên sự đồng bộ giữa kích thước DN50, điện áp cuộn coil, cấu hình NC/NO, mác vật liệu và áp suất chênh lệch thực tế.
