Rọ Bơm Mặt Bích: Giải Pháp Chống Tụt Nước Và Bảo Vệ Máy Bơm Hiệu Quả

Hệ thống máy bơm công nghiệp của bạn đang gặp tình trạng chạy nhưng không lên nước, hoặc phải mồi nước liên tục mỗi khi khởi động? Đây là những dấu hiệu điển hình của việc hệ thống bị tụt nước mồi do đường ống hút không kín hoặc rác thải xâm nhập gây kẹt cánh bơm. Trong kỹ thuật lưu chất, rọ bơm mặt bích (hay còn gọi là van chân, rọ hút) chính là mắt xích quan trọng nhất để giải quyết triệt để vấn đề này, đảm bảo hiệu suất vận hành và kéo dài tuổi thọ cho máy bơm.

Vì sao hệ thống bơm thường bị tụt nước và mất mồi?

Trong thực tế vận hành, hiện tượng máy bơm mất nước mồi không chỉ gây phiền toái mà còn tiềm ẩn nguy cơ cháy động cơ do chạy khô. Có ba nguyên nhân cốt lõi dẫn đến tình trạng này:

• Hệ thống thiếu van chân (rọ hút): Khi máy bơm ngừng hoạt động, trọng lực sẽ kéo toàn bộ cột nước trong đường ống hút trở lại bể chứa. Nếu không có thiết bị chặn lại, lòng bơm sẽ trống rỗng, khiến lần khởi động tiếp theo không thể tạo ra áp suất hút.

• Sử dụng sai loại rọ hút hoặc rọ chất lượng kém: Nhiều hệ thống lắp đặt rọ hút dạng ren cho đường ống lớn, hoặc sử dụng rọ có gioăng làm kín kém chất lượng. Sau một thời gian ngắn, đĩa van bị hở, khiến nước rò rỉ dần và gây hiện tượng chống tụt nước máy bơm thất bại.

• Đường ống hút bị nghẹt do rác: Nếu không có lưới lọc đủ tiêu chuẩn, rác thải, sỏi đá sẽ bị hút vào buồng bơm, gây kẹt cánh hoặc làm hỏng bộ phận làm kín của chính rọ hút.

Rọ bơm mặt bích ra đời như một giải pháp tiêu chuẩn cho các hệ thống công nghiệp. Với kết nối chắc chắn và khả năng làm kín vượt trội, thiết bị này không chỉ giữ nước mồi mà còn là "lá chắn" đầu tiên bảo vệ toàn bộ hệ thống.

Rọ bơm mặt bích là gì?

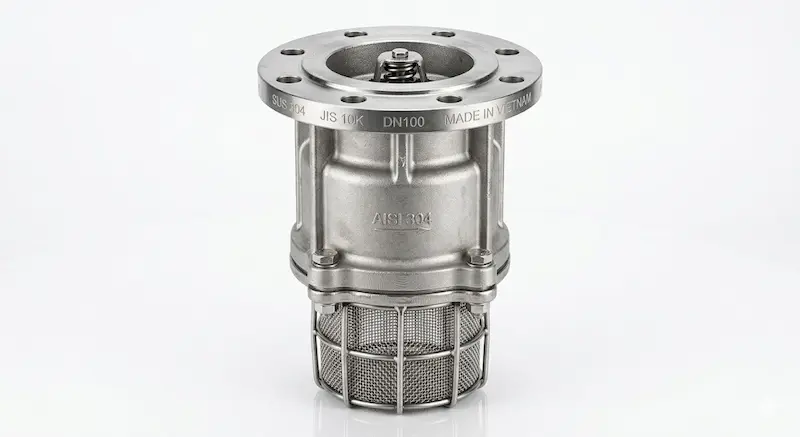

Rọ bơm mặt bích (Flanged Foot Valve) là một thiết bị thủy lực đặc biệt được lắp đặt tại vị trí thấp nhất của đường ống hút máy bơm. Đây là một thiết bị "3 trong 1", kết hợp hoàn hảo chức năng của một van một chiều, một lưới lọc rác và một bộ khớp nối mặt bích tiêu chuẩn.

Thiết bị này được thiết kế để chỉ cho phép dòng nước đi theo một chiều duy nhất (từ nguồn cấp vào máy bơm) và ngăn chặn chiều ngược lại. Vị trí lắp đặt phổ biến của rọ bơm là ở đầu hút của các dòng bơm ly tâm trục ngang, bơm chìm hoặc trong các bể chứa nước sạch, hệ thống PCCC và xử lý nước thải công nghiệp.

Nhờ cấu tạo mặt bích, rọ bơm có khả năng chịu được áp lực làm việc cao và độ rung chấn lớn, điều mà các loại rọ nối ren thông thường không thể đáp ứng được trong môi trường công nghiệp nặng.

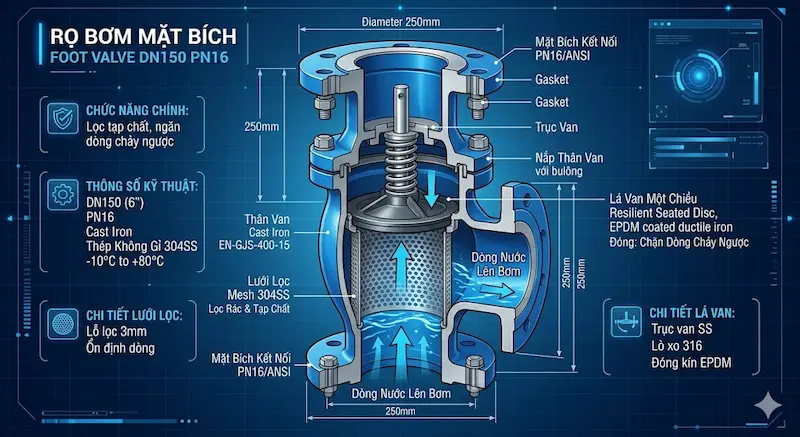

Nguyên lý hoạt động của rọ bơm mặt bích

Nguyên lý của rọ bơm dựa trên sự chênh lệch áp suất và cơ chế tự đóng của đĩa van. Cách thức vận hành có thể chia làm hai giai đoạn chính:

1. Khi máy bơm hoạt động: Lực hút từ máy bơm tạo ra một vùng áp suất thấp trong đường ống. Áp lực của dòng nước từ bên ngoài sẽ thắng lực lò xo (hoặc trọng lượng đĩa van), đẩy đĩa van mở ra. Nước đi qua lưới lọc để loại bỏ tạp chất và đi thẳng vào lòng bơm.

2. Khi máy bơm ngừng: Áp lực hút mất đi, lúc này trọng lượng của cột nước phía trên và lực đàn hồi của lò xo sẽ ngay lập tức đẩy đĩa van về vị trí đóng kín. Nhờ đó, cột nước mồi được giữ lại nguyên vẹn trong đường ống, sẵn sàng cho lần vận hành kế tiếp.

Tại sao máy bơm cần giữ nước mồi? Đa số máy bơm ly tâm hiện nay không có khả năng tự mồi nếu buồng bơm đầy không khí. Không có nước, cánh bơm quay trong môi trường khí sẽ không tạo đủ độ chân không để kéo nước lên, dẫn đến hiện tượng xâm thực (cavitation) và hỏng phớt cơ khí.

Cấu tạo chi tiết của rọ bơm mặt bích

Để đảm bảo khả năng vận hành bền bỉ dưới áp lực lớn, rọ bơm mặt bích có cấu tạo gồm 6 bộ phận then chốt:

• Thân van: Thường được đúc bằng gang cầu hoặc inox để chịu áp lực. Thân có dạng bầu để tối ưu lưu lượng dòng chảy, giảm thiểu tổn thất áp suất.

• Mặt bích kết nối: Được đúc liền với thân van theo các tiêu chuẩn như JIS 10K, BS PN16 hoặc ANSI.

• Lưới lọc (Strainer): Bộ phận này thường làm bằng Inox 304 hoặc 316 với các lỗ lọc được tính toán kỹ lưỡng để ngăn rác nhưng không làm cản trở dòng chảy.

• Đĩa van: Bộ phận trực tiếp đóng/mở. Trong các dòng rọ bơm cao cấp, đĩa van thường được bọc cao su EPDM để tăng độ kín thính.

• Trục bản lề/Lò xo: Giúp dẫn hướng đĩa van hoạt động ổn định, không bị lệch tâm khi đóng mở liên tục.

• Gioăng làm kín: Đảm bảo sự liên kết giữa rọ và đường ống không bị rò rỉ lưu chất.

Về vật liệu: Inox 304/316 có giá thành cao hơn nhưng là lựa chọn bắt buộc cho môi trường nước mặn, hóa chất hoặc nước thải vì khả năng chống ăn mòn tuyệt đối. Trong khi đó, rọ gang là lựa chọn kinh tế và hiệu quả cho hệ thống nước sạch và PCCC.

Phân loại rọ bơm mặt bích phổ biến hiện nay

Việc lựa chọn đúng loại rọ bơm quyết định 80% độ bền của hệ thống. Dưới đây là cách phân loại phổ biến nhất:

Phân loại theo vật liệu

• Rọ gang mặt bích: Phổ biến nhất, giá thành rẻ, dùng cho nước sạch, PCCC.

• Rọ inox mặt bích (304, 316): Chống gỉ sét, chịu nhiệt tốt, dùng cho thực phẩm, hóa chất.

• Rọ nhựa (PVC, UPVC): Trọng lượng nhẹ, dùng cho môi trường axit, kiềm.

Phân loại theo tiêu chuẩn kết nối

• Tiêu chuẩn JIS (Nhật Bản): Thường dùng JIS 10K, 20K.

• Tiêu chuẩn BS (Anh): Phổ biến là BS PN10, PN16.

• Tiêu chuẩn ANSI (Mỹ): Dùng cho các hệ thống đòi hỏi áp lực rất lớn (Class 150, 300).

Bảng so sánh nhanh các loại rọ bơm

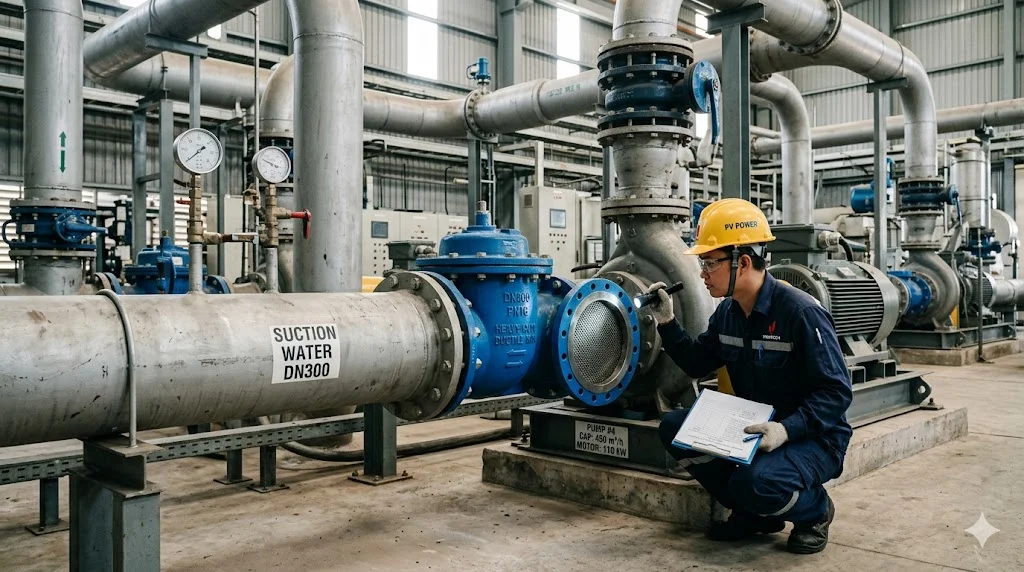

Thông số kỹ thuật cần biết khi chọn rọ bơm

Khi mua rọ bơm mặt, bạn không thể chỉ nói "mua cho ống 90" mà cần các thông số kỹ thuật chính xác để tránh hiện tượng cavitation (xâm thực) hoặc hỏng hóc:

• Kích thước (Size): Từ rọ bơm DN50 đến DN300 và lớn hơn. Kích thước này phải đồng bộ với đường ống hút.

• Áp lực làm việc (Pressure): Phổ biến là rọ bơm PN16, PN10 hoặc PN25. Chọn áp lực của rọ phải bằng hoặc lớn hơn áp lực định mức của hệ thống.

• Nhiệt độ: Gang thường chịu đến 80°C, Inox có thể lên tới 180°C tùy loại gioăng.

• Kiểu mặt bích: Phải trùng khớp tiêu chuẩn với bích của đường ống để có thể xỏ bulong qua.

Lưu ý kỹ thuật: Nếu chọn rọ bơm có kích thước nhỏ hơn đường ống hút (bóp ống), lưu tốc dòng chảy tăng cao đột ngột sẽ tạo ra các bong bóng khí gây rung lắc và phá hủy cánh bơm.

So sánh rọ mặt bích và rọ bơm ren

Kết luận: Với các ứng dụng dân dụng, rọ ren là đủ. Tuy nhiên, trong môi trường công nghiệp, mặt bích là lựa chọn ưu tiên hàng đầu để đảm bảo an toàn kỹ thuật.

Những sai lầm thường gặp khi sử dụng rọ bơm

Nhiều kỹ sư vận hành thường chủ quan dẫn đến các sự cố đáng tiếc:

1. Lắp ngược chiều: Đây là lỗi cơ bản khiến bơm không thể hút được nước. Luôn chú ý mũi tên chỉ hướng dòng chảy trên thân van.

2. Không vệ sinh lưới lọc: Sau một thời gian, rác bám kín lưới làm tăng tổn thất áp suất, khiến bơm chạy nóng và giảm lưu lượng rõ rệt.

3. Để rọ chạm đáy bể: Bùn đất ở đáy sẽ bị hút thẳng vào rọ, gây tắc nghẽn nhanh chóng. Cần có khoảng hở tối thiểu bằng 1.5 lần đường kính ống từ rọ đến đáy bể.

4. Siết bulong không đều: Gây vênh mặt bích, dẫn đến hở gioăng và làm tụt nước mồi từ từ.

Checklist hướng dẫn chọn rọ bơm mặt bích phù hợp

Để chọn được sản phẩm tối ưu, hãy đi qua 5 bước sau:

• Bước 1: Xác định môi chất. Nước sạch dùng gang, nước thải dùng inox, hóa chất dùng nhựa.

• Bước 2: Kiểm tra áp suất. Hệ thống PCCC cao tầng thường yêu cầu PN16 trở lên.

• Bước 3: Xác định tiêu chuẩn mặt bích. Kiểm tra xem các thiết bị hiện có đang dùng chuẩn JIS hay BS để mua rọ tương ứng.

• Bước 4: Tính toán lưu lượng. Đảm bảo diện tích lỗ lọc của rọ lớn hơn 2-3 lần diện tích mặt cắt đường ống để tránh cản dòng.

• Bước 5: Chọn thương hiệu. Ưu tiên các đơn vị có chứng chỉ CO, CQ đầy đủ để đảm bảo chất lượng vật liệu.

Câu hỏi thường gặp (FAQ)

1. Rọ bơm mặt bích có cần lắp thêm van một chiều không?

Thực tế, rọ bơm đã là một van một chiều. Tuy nhiên, ở các hệ thống đẩy cao (nhà cao tầng), người ta vẫn lắp thêm một van một chiều ở đầu ra máy bơm để ngăn áp lực nước dội ngược về làm hỏng máy bơm khi ngắt điện đột ngột.

2. Bao lâu nên vệ sinh lưới lọc một lần?

Tùy vào độ sạch của nguồn nước. Với nước sông hồ, nên kiểm tra 3 tháng/lần. Với nước sạch, có thể kiểm tra định kỳ hàng năm cùng lịch bảo trì máy bơm.

3. Rọ bơm DN100 phù hợp với máy bơm công suất bao nhiêu?

Thông thường, rọ DN100 (phi 114mm) phù hợp với máy bơm có lưu lượng từ 40 - 80 $m^3/h$. Tuy nhiên, cần căn cứ vào đường kính họng hút thực tế của bơm.

Kết luận: Đầu tư rọ bơm đúng cách là tiết kiệm chi phí

Việc lựa chọn đúng rọ bơm mặt không chỉ là câu chuyện mua một thiết bị rẻ hay đắt, mà là sự đầu tư vào tính ổn định của toàn bộ dây chuyền sản xuất. Một chiếc rọ bơm chất lượng sẽ giúp bạn loại bỏ nỗi lo cháy máy bơm, tiết kiệm điện năng vận hành và giảm thiểu tối đa chi phí bảo trì không đáng có.a

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về Rọ bơm mặt bích!
