Ống DN50 Là Gì? Thông Số Kỹ Thuật Và Cách Lựa Chọn Chuẩn Chuyên Gia

Trong hệ thống piping (đường ống) từ dân dụng đến công nghiệp, kích thước ống đóng vai trò quyết định đến hiệu suất vận hành của toàn bộ công trình. Ống DN 50 là một trong những kích cỡ phổ biến nhất, đóng vai trò "xương sống" trong các mạng lưới cấp thoát nước và dẫn khí. Việc hiểu rõ bản chất kỹ thuật của loại ống này sẽ giúp bạn tối ưu chi phí và đảm bảo an toàn vận hành dài hạn.

Ống DN50 là gì?

Ống DN 50 là loại ống có kích thước danh nghĩa (Diameter Nominal) là 50, thường tương đương với kích thước 2 inch theo hệ đo lường Anh/Mỹ. Đây là kích cỡ ống tầm trung, được ứng dụng rộng rãi để dẫn nước sạch, khí nén, hóa chất và hơi nóng trong cả công trình dân dụng lẫn các nhà máy sản xuất công nghiệp hiện đại.

Đặc điểm chính của ống DN 50:

• Đa dạng vật liệu: Có thể được sản xuất từ thép carbon, inox, nhựa uPVC, HDPE hoặc PPR.

• Tính linh hoạt: Phù hợp cho cả hệ thống áp lực thấp và áp lực cao tùy vào độ dày (Schedule).

• Phụ kiện phong phú: Các loại van, co tê, mặt bích kích cỡ DN50 luôn sẵn có trên thị trường với chi phí hợp lý.

DN50 tương đương bao nhiêu mm và inch?

Một trong những nhầm lẫn lớn nhất của người mới trong ngành piping là cho rằng DN 50 có nghĩa là đường kính ngoài đúng bằng 50mm. Thực tế, thông số này phức tạp hơn thế.

Giải thích thông số kỹ thuật

• DN (Diameter Nominal): Là kích thước định danh, dùng để tiêu chuẩn hóa các bộ phận trong hệ thống ống.

• NPS (Nominal Pipe Size): Đối với DN50, kích thước tương đương là 2 inch.

• OD (Outside Diameter): Đường kính ngoài thực tế của ống DN 50 theo tiêu chuẩn ASME/ANSI thường là 60.3 mm.

Bảng quy đổi chuẩn:

Tại sao OD không phải là 50mm?

Kích thước DN là một con số xấp xỉ liên quan đến đường kính trong (ID). Tùy thuộc vào độ dày thành ống (Schedule), đường kính trong sẽ thay đổi để đáp ứng khả năng chịu áp, nhưng đường kính ngoài (OD) luôn phải giữ cố định ở mức 60.3 mm để đảm bảo ống lắp vừa với các loại mặt bích và phụ kiện tiêu chuẩn.

Các loại ống DN 50 phổ biến hiện nay

Tùy vào lưu chất và môi trường lắp đặt, ống DN 50 được sản xuất từ các vật liệu chuyên biệt:

1. Ống thép DN50 (Carbon Steel)

Gồm thép đen và thép mạ kẽm. Đây là lựa chọn hàng đầu cho hệ thống phòng cháy chữa cháy (PCCC) và dẫn khí nén nhờ khả năng chịu lực va đập và áp suất cực tốt.

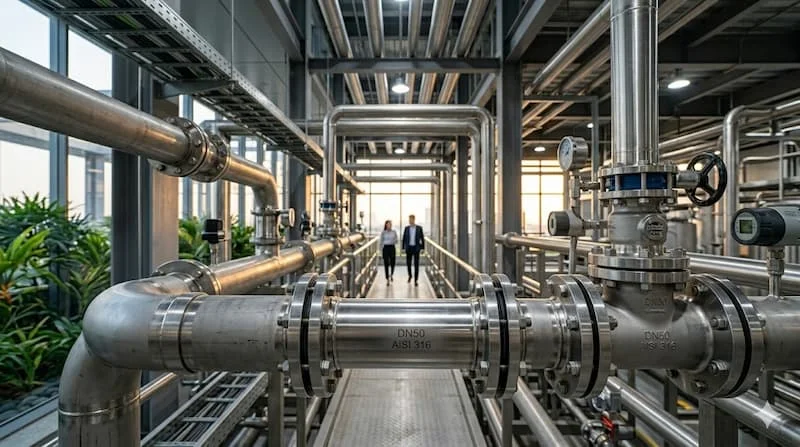

2. Ống inox DN50 (Stainless Steel)

Thường là inox 304 hoặc 316. Loại này được ưu tiên trong ngành thực phẩm, dược phẩm và xử lý nước thải nhờ đặc tính chống ăn mòn hóa học và bề mặt nhẵn mịn, ngăn ngừa mảng bám vi khuẩn.

3. Ống nhựa PVC/HDPE DN50

Nhẹ, dễ lắp đặt và chi phí thấp. Ống nhựa DN50 thường xuất hiện trong hệ thống tưới tiêu nông nghiệp hoặc thoát nước dân dụng, nơi không yêu cầu chịu nhiệt độ và áp suất quá cao.

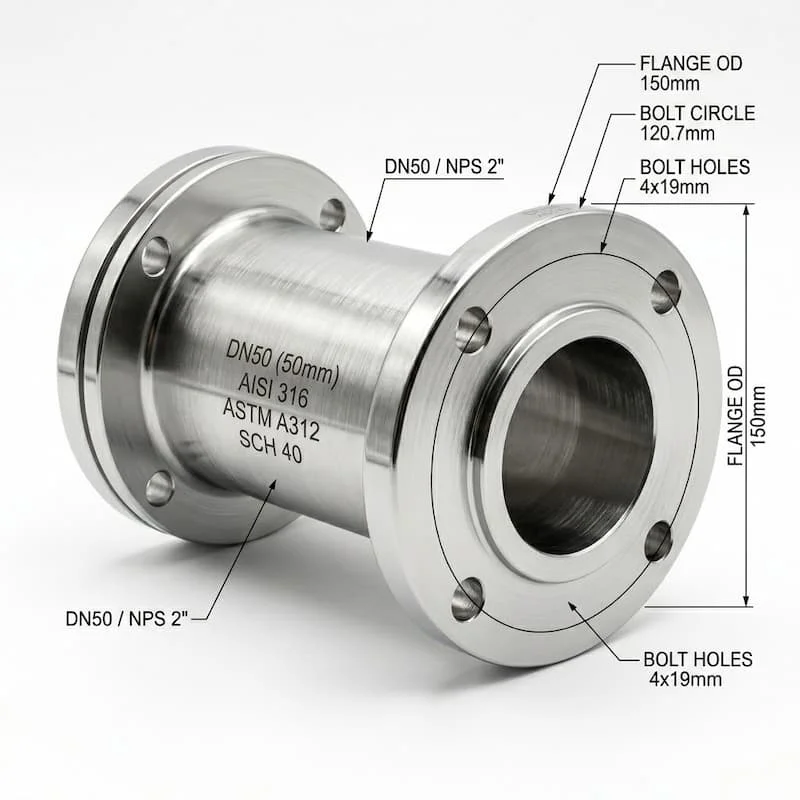

Thông số kỹ thuật và Schedule của ống DN 50

Độ bền và khả năng chịu áp của ống DN 50 phụ thuộc hoàn toàn vào chỉ số Schedule (Sch). Chỉ số này càng cao, thành ống càng dày và khả năng chịu áp càng lớn.

• ID (Inside Diameter): Đường kính trong thực tế, sẽ hẹp dần khi Schedule tăng lên.

• Tiêu chuẩn áp dụng: ASTM A53, ASTM A106 (Thép), ASTM A312 (Inox), hoặc JIS G3454.

Bảng thông số độ dày theo Schedule (Ống thép/Inox):

So sánh ống DN 50 bằng thép, inox và nhựa

Việc lựa chọn đúng vật liệu không chỉ giúp tiết kiệm ngân sách mà còn kéo dài tuổi thọ công trình.

Insight chuyên gia: Nếu ngân sách hạn hẹp và hệ thống dẫn nước lạnh, hãy chọn nhựa. Nếu hệ thống yêu cầu sự bền vững trước hỏa hoạn, thép mạ kẽm là bắt buộc. Đối với môi trường hóa chất, Inox 316 là giải pháp an toàn nhất.

Vì sao chọn đúng ống DN 50 rất quan trọng?

Sai lầm trong việc chọn kích cỡ ống có thể dẫn đến những hậu quả dây chuyền:

1. Ảnh hưởng lưu lượng: Nếu hệ thống cần lưu lượng lớn nhưng bạn chọn ống quá nhỏ, ma sát sẽ tăng lên, gây tiêu tốn năng lượng máy bơm.

2. Sụt giảm áp suất: Đường kính ống ảnh hưởng trực tiếp đến tổn thất áp suất trên đường đi. Chọn sai size pipe khiến áp lực tại đầu ra không đủ cho thiết bị vận hành.

3. Tuổi thọ thiết bị: Ống quá nhỏ gây ra hiện tượng rung lắc (vibration) và tiếng ồn lớn, lâu ngày làm nứt các mối nối và hỏng van.

Những yếu tố ảnh hưởng đến độ bền của ống DN 50

Độ bền của ống DN 50 không chỉ nằm ở vật liệu mà còn phụ thuộc vào điều kiện vận hành:

• Ăn mòn điện hóa: Xảy ra khi ống thép tiếp xúc với môi trường ẩm hoặc đất có tính axit mà không có lớp bảo vệ.

• Nhiệt độ: Nhựa PVC sẽ bị lão hóa và giòn gãy rất nhanh nếu tiếp xúc trực tiếp với tia UV hoặc nhiệt độ lưu chất trên 60 độ C

• Hóa chất: Lưu chất có nồng độ axit cao yêu cầu độ dày Schedule lớn hơn để trừ hao sự mòn dần theo thời gian.

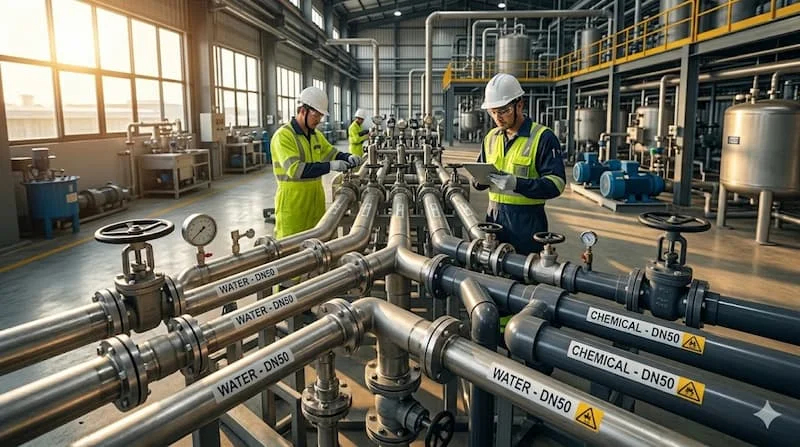

Ống DN 50 được dùng trong những hệ thống nào?

Nhờ kích thước tối ưu, ống DN 50 xuất hiện trong hầu hết các lĩnh vực:

• Hệ thống PCCC: Thường dùng làm ống nhánh dẫn nước đến các họng tiếp nước hoặc đầu phun Sprinkler.

• HVAC (Điều hòa không khí): Dẫn nước ngưng hoặc nước giải khát trong các tháp giải nhiệt (Cooling Tower).

• Nhà máy thực phẩm: Dẫn nguyên liệu lỏng, sữa, nước giải khát (thường dùng ống inox vi sinh DN50).

• Hệ thống tưới tiêu: Làm ống trục chính cho các cánh đồng quy mô vừa.

Khi nào nên dùng ống DN 50?

Bạn nên lựa chọn ống DN 50 khi hệ thống cần một sự cân bằng giữa lưu lượng và áp suất.

• So với DN40 (1.5"): DN50 cung cấp lưu lượng lớn hơn đáng kể (khoảng 60% diện tích mặt cắt ngang lớn hơn) mà không tăng quá nhiều chi phí vật tư.

• So với DN65 (2.5"): DN50 gọn nhẹ hơn, phù hợp cho các không gian lắp đặt chật hẹp như hộp kỹ thuật tòa nhà hoặc gầm xưởng.

Những sai lầm thường gặp khi chọn ống DN 50

1. Nhầm DN với OD: Mua ống DN 50 nhưng lại yêu cầu đường kính ngoài đúng 50mm, dẫn đến việc không thể lắp vừa các mặt bích tiêu chuẩn 2 inch.

2. Chọn sai Schedule: Dùng ống Sch10 cho hệ thống hơi nóng cao áp có thể gây nổ ống, nguy hiểm đến tính mạng.

3. Không tính áp suất vận hành: Quên trừ hao áp suất đỉnh (surge pressure) khiến ống bị biến dạng sau một thời gian ngắn.

Checklist chọn ống DN 50 phù hợp

Trước khi đặt hàng, hãy rà soát qua 5 bước sau:

• Bước 1: Lưu chất là gì? (Có tính ăn mòn không? Có phải thực phẩm không?)

• Bước 2: Áp suất tối đa và nhiệt độ vận hành thực tế là bao nhiêu?

• Bước 3: Chọn vật liệu (Thép, Inox, hay Nhựa).

• Bước 4: Xác định độ dày (Schedule 10, 40 hay 80).

• Bước 5: Đối chiếu tiêu chuẩn kết nối (Ren hay Hàn) để chọn phụ kiện đi kèm.

CTA: Nên kiểm tra pressure rating (định mức áp suất) cẩn thận trước khi chọn ống DN 50 cho hệ thống công nghiệp nặng.

FAQ: Câu hỏi thường gặp về ống DN50

1. Ống DN50 tương đương bao nhiêu inch?

DN50 tương đương với ống 2 inch trong hệ tiêu chuẩn Mỹ (NPS).

2. DN50 có phải phi 50 không?

Không hoàn toàn. Trong dân dụng, người ta hay gọi là phi 60 (do OD ≈ 60.3mm), còn phi 50 thường dùng để chỉ ống có đường kính ngoài đúng 50mm (hệ mét).

3. Schedule của ống DN50 ảnh hưởng gì?

Nó quyết định độ dày thành ống. Schedule càng lớn, ống càng dày, chịu được áp suất càng cao nhưng đường kính trong (lưu lượng) sẽ nhỏ lại một chút.

Kết luận

Ống DN50 là giải pháp piping đa năng, đáp ứng được hầu hết các yêu cầu từ dẫn nước dân dụng đến truyền tải hóa chất công nghiệp. Việc hiểu đúng thông số DN50 = 2" = 60.3mm OD cùng với việc chọn lựa chính xác độ dày Schedule sẽ giúp bạn xây dựng một hệ thống an toàn, bền bỉ và tối ưu về mặt kinh tế.
