Threaded Ball Valve: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Vừa Và Nhỏ

Vì Sao Threaded Ball Valve Được Dùng Rộng Rãi Trong Hệ Thống Đường Ống?

Trong các hệ thống kỹ thuật hiện đại, từ mạng lưới cấp nước dân dụng, hệ thống khí nén nhà máy đến các dàn trao đổi nhiệt HVAC, threaded ball valve (van bi nối ren) luôn là lựa chọn ưu tiên hàng đầu. Thực tế cho thấy, tại các nhà máy quy mô nhỏ hoặc các phân khu chức năng, việc lắp đặt nhanh chóng và tiết kiệm chi phí là yếu tố sống còn.

Vấn đề đặt ra là làm thế nào để kiểm soát dòng chảy hiệu quả mà không cần đến các phương pháp kết nối phức tạp như hàn hay mặt bích tốn kém? Threaded ball valve chính là câu trả lời. Với thiết kế nhỏ gọn, khả năng đóng ngắt cực nhanh và đặc biệt là cực kỳ dễ dàng thay thế khi có sự cố, dòng van này giúp tối ưu hóa cả chi phí đầu tư ban đầu lẫn chi phí vận hành.

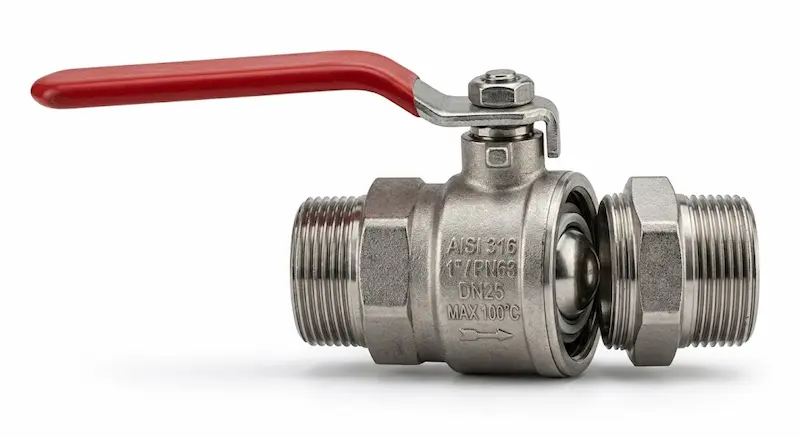

Van bi nối ren Là Gì?

Threaded ball valve là một thiết bị cơ khí dùng để kiểm soát dòng chảy của lưu chất (lỏng, khí, hơi) bằng cách sử dụng một quả bi có lỗ xuyên tâm. Điểm đặc trưng nhất của dòng van này là kiểu kết nối bằng ren trong hoặc ren ngoài trực tiếp vào đường ống, giúp quá trình lắp đặt trở nên đơn giản và linh hoạt.

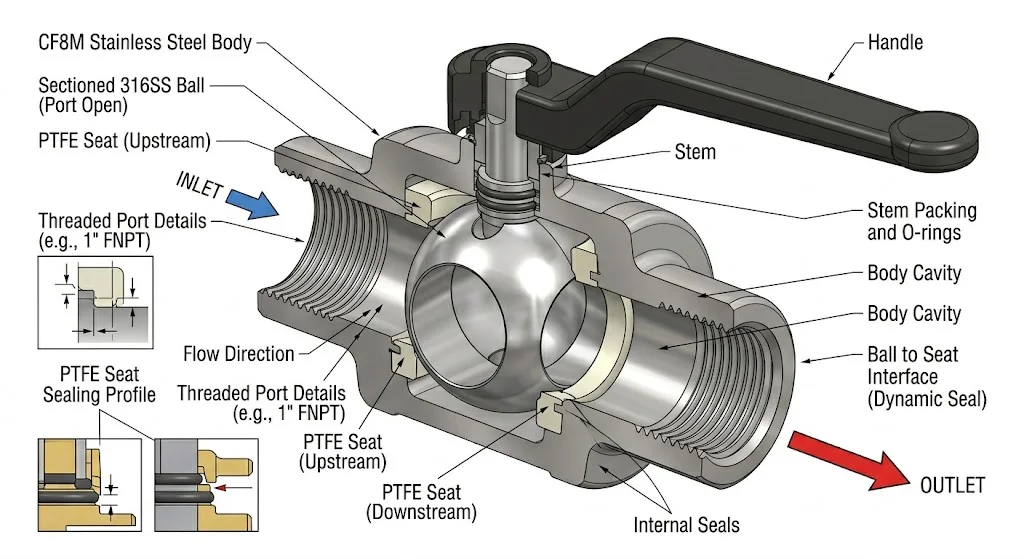

Cấu tạo cơ bản của một van bi nối ren tiêu chuẩn gồm:

• Thân van (Body): Nơi chứa đựng các chi tiết bên trong, thường được đúc từ inox, đồng hoặc thép.

• Bi van (Ball): Một quả cầu có lỗ rỗng, xoay quanh trục để đóng/mở dòng chảy.

• Gioăng làm kín (Seat): Thường làm từ PTFE (Teflon) để đảm bảo độ kín khít, chống rò rỉ.

• Tay gạt (Handle): Bộ phận vận hành thủ công, cho phép người dùng đóng mở van chỉ bằng một thao tác gạt 90 độ.

Về vật liệu, inox (304, 316) được dùng cho môi trường ăn mòn, đồng cho hệ thống nước sạch/khí nén, và nhựa cho các hóa chất nhẹ.

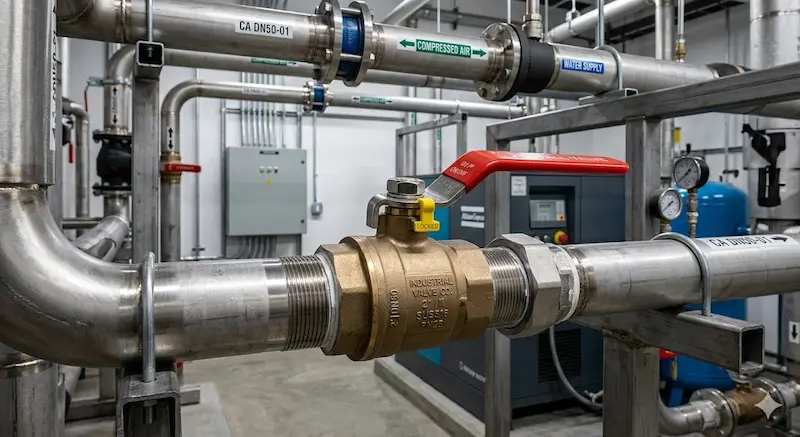

Nguyên Lý Hoạt Động Của van bi nối ren

Nguyên lý cốt lõi của threaded valve dựa trên cơ chế xoay 1/4 vòng (90 độ). Khi tay gạt nằm song song với đường ống, lỗ xuyên tâm của bi trùng với hướng dòng chảy, cho phép lưu chất đi qua hoàn toàn (Trạng thái Mở). Khi xoay tay gạt vuông góc, lỗ bi bị xoay đi, chặn đứng dòng chảy (Trạng thái Đóng).

So với van cửa (gate valve) cần nhiều vòng quay để đóng kín, van bi nối ren có tốc độ đóng mở nhanh hơn đáng kể. Đặc biệt, người dùng có thể lựa chọn giữa hai thiết kế lưu lượng:

1. Full Port: Lỗ bi bằng đúng đường kính trong của ống, không gây sụt áp.

2. Reduced Port: Lỗ bi nhỏ hơn một cấp so với đường ống, dùng cho các ứng dụng không quá khắt khe về áp suất để tiết kiệm chi phí.

Các Loại van bi nối ren Phổ Biến Hiện Nay

Việc phân loại van bi nối ren giúp kỹ sư lựa chọn đúng thiết bị theo yêu cầu bảo trì và ngân sách:

1-piece, 2-piece và 3-piece Ball Valve

• 1-piece (Van bi 1 thân): Thiết kế đúc nguyên khối, giá rẻ nhất nhưng lỗ giảm (reduced port) và gần như không thể sửa chữa.

• 2-piece (Van bi 2 thân): Gồm hai phần ghép lại, phổ biến nhất trên thị trường, cho phép lưu lượng full port và dễ dàng kiểm tra bên trong.

• 3-piece (Van bi 3 thân): Dòng cao cấp nhất. Thân van gồm 3 phần tách biệt, cho phép bạn tháo rời phần thân giữa để bảo trì/thay gioăng mà không cần tháo hai đầu ren khỏi đường ống.

Full Port và Mini Threaded Valve

• Full port: Đảm bảo hiệu suất dòng chảy tối đa.

• Mini ball valve: Kích thước cực nhỏ (thường chỉ DN8 - DN15), dùng trong các không gian hẹp hoặc lắp cho các thiết bị đo lường.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn van bi nối ren

Một sai lầm phổ biến khiến hàng ngàn hệ thống bị rò rỉ là do người mua không nắm rõ thông số kỹ thuật, đặc biệt là chuẩn ren.

• Kích thước phổ biến: Thường dao động từ DN15 đến DN100 (tương đương 1/2" đến 4"). Các kích thước lớn hơn thường chuyển sang nối bích do momen xoắn khi siết ren quá lớn.

• Tiêu chuẩn ren:

  • NPT (National Pipe Thread): Phổ biến ở Mỹ, ren côn giúp tăng độ kín.

  • BSPT (British Standard Pipe Taper): Ren côn tiêu chuẩn Anh, dùng nhiều tại Việt Nam.

  • BSPP (British Standard Pipe Parallel): Ren thẳng, cần có vòng đệm làm kín.

• Áp suất làm việc: Phổ biến ở mức PN16, PN25 hoặc PN40 (tương đương 1000 WOG cho dòng inox).

• Vật liệu Seat: PTFE là tiêu chuẩn, nhưng nếu dùng cho hơi nóng hoặc nhiệt độ cao, bạn cần loại R-PTFE (Teflon gia cố).

So Sánh Threaded Valve Với Van Bi Nối Bích

Kết luận: Hãy ưu tiên dùng nối ren cho các đường ống nhỏ (< DN50) và áp suất không quá khắc nghiệt để tối ưu ngân sách.

Tại Sao Threaded Valve Dễ Bị Rò Rỉ Nếu Lắp Sai?

Dù được thiết kế để bền bỉ, nhưng van bi nối ren rất nhạy cảm với kỹ thuật lắp đặt:

1. Siết ren quá lực: Làm biến dạng cấu trúc ren hoặc thậm chí nứt thân van.

2. Lệch chuẩn ren: Cố tình vặn ren NPT vào lỗ BSPT sẽ gây hở nhẹ, không thể kín tuyệt đối.

3. Thiếu hoặc dùng sai băng tan (PTFE Tape): Không quấn đủ vòng hoặc quấn ngược chiều ren khiến lưu chất len lỏi qua các kẽ hở.

4. Ren bị lệch tâm: Khi bắt đầu vặn nếu bị chéo ren mà vẫn cố siết sẽ làm hỏng hoàn toàn kết nối.

Threaded Valve Được Dùng Trong Những Hệ Thống Nào?

Ứng dụng của dòng van này cực kỳ đa dạng nhờ tính linh hoạt:

• Hệ thống khí nén: Đóng ngắt tại các điểm cuối của máy nén khí, bình tích áp.

• Xử lý nước: Hệ thống lọc nước RO, nước sinh hoạt nhà cao tầng.

• Ngành thực phẩm & Đồ uống: Sử dụng van bi inox nối ren để đảm bảo vệ sinh và chống ăn mòn.

• Hệ thống HVAC: Kiểm soát dòng nước nóng/lạnh trong các tòa nhà.

Những Sai Lầm Thường Gặp Khi Chọn Van Bi Nối Ren

Nhiều khách hàng thường gặp sự cố sau một thời gian ngắn sử dụng do các lỗi sau:

• Chọn sai vật liệu: Dùng van đồng cho hóa chất ăn mòn hoặc van nhựa cho nước nóng.

• Áp suất vượt ngưỡng: Sử dụng van nối ren cho các đường ống áp suất cực cao (trên 100 bar), nơi mà kết nối hàn hoặc bích mới đủ an toàn.

• Ham rẻ: Các dòng van kém chất lượng thường có bi van làm bằng sắt mạ (thay vì inox), dẫn đến tình trạng kẹt van sau vài tháng sử dụng.

Lời khuyên: Nếu bạn đang phân vân giữa các loại vật liệu hoặc chuẩn ren, đừng ngần ngại liên hệ với đội ngũ kỹ thuật để được tư vấn chính xác, tránh lãng phí chi phí thay thế.

Hướng Dẫn Chọn Threaded Valve Phù Hợp (Checklist)

1. Xác định môi chất: Nước sạch, khí nén, hơi nóng hay hóa chất? (Quyết định vật liệu Thân & Seat).

2. Kiểm tra áp suất & nhiệt độ: Đảm bảo thông số của hệ thống luôn nằm trong giới hạn cho phép của van.

3. Lựa chọn kiểu thân: 1-piece (rẻ), 2-piece (phổ thông), hay 3-piece (dễ bảo trì)?

4. Xác nhận chuẩn ren: Công trình của bạn dùng ren NPT hay BSPT?

5. Thương hiệu: Chọn các đơn vị có CO/CQ đầy đủ để đảm bảo độ bền.

Câu Hỏi Thường Gặp Về Threaded Valve (FAQ)

1. Threaded ball valve có dùng cho hơi nóng (steam) được không?

Được, nhưng bạn phải chọn loại thân thép/inox và gioăng làm kín bằng vật liệu chịu nhiệt như R-PTFE hoặc Graphite. Các loại van đồng/nhựa thông thường sẽ bị hỏng gioăng ngay lập tức.

2. Van bi nối ren thường chịu được áp suất bao nhiêu?

Đa số các dòng inox 2-piece nối ren tiêu chuẩn chịu được áp lực khoảng 1000 PSI (tương đương 69 bar) ở nhiệt độ phòng.

3. Làm thế nào để phân biệt ren NPT và BSPT?

Ren NPT có góc đỉnh ren 60 độ, trong khi BSPT là 55 độ. Nếu nhìn bằng mắt thường, bước ren của chúng rất giống nhau nhưng không thể lắp lẫn mà kín khít được.

Kết Luận: Có Nên Sử Dụng van bi nối ren Cho Hệ Thống Của Bạn?

Threaded valve là một "trợ thủ" đắc lực nhờ thiết kế nhỏ gọn, chi phí thấp và tính tiện dụng cao. Tuy nhiên, để hệ thống vận hành bền bỉ, việc hiểu rõ chuẩn ren, vật liệu và áp suất làm việc là điều bắt buộc.

Nếu bạn đang tìm kiếm một giải pháp đóng ngắt tin cậy cho hệ thống vừa và nhỏ, van bi nối ren chính là sự đầu tư thông minh nhất.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về Threaded ball valve!
