Hiểu Đúng Ký Hiệu Van Tiết Lưu 1 Chiều Trên Bản Vẽ Kỹ Thuật

Việc đọc nhầm hoặc hiểu sai bản vẽ khí nén có thể dẫn đến hậu quả nghiêm trọng: xi lanh hoạt động giật cục, vận tốc cơ cấu chấp hành không như ý muốn hoặc thậm chí làm lệch toàn bộ chu trình tự động hóa của dây chuyền sản xuất. Trung tâm của những hiểu lầm này thường xuất phát từ việc không nắm rõ cấu trúc và ký hiệu van tiết lưu trên sơ đồ mạch.

Bài viết này sẽ cung cấp góc nhìn chuyên sâu từ kỹ sư ngành tự động hóa, giúp bạn giải mã chính xác các ký hiệu van tiết lưu, phân biệt rõ ràng với các loại van khác và ứng dụng hiệu quả vào thực tế lựa chọn.

Van Tiết Lưu 1 Chiều Là Gì?

Van tiết lưu 1 chiều là loại van cho phép điều chỉnh lưu lượng của môi chất theo một hướng, trong khi dòng môi chất theo hướng ngược lại có thể đi qua với mức cản nhỏ hơn. Thiết bị thường được sử dụng để điều chỉnh tốc độ chuyển động của cơ cấu chấp hành trong hệ thống khí nén.

Để hiểu bản chất, van tiết lưu thông thường làm nhiệm vụ thắt hẹp dòng chảy ở cả hai chiều. Trong khi đó, van một chiều chỉ cho phép dòng khí đi qua theo một hướng duy nhất và chặn chiều ngược lại. Khi kết hợp hai chức năng này, thiết bị tạo ra cơ chế linh hoạt: bóp lưu lượng ở chiều đi (tiết lưu) và mở rộng tối đa đường cho khí thoát nhanh ở chiều về (thông qua van một chiều song song). Trong hệ thống khí nén và [chèn link: mạch khí nén], giải pháp này giúp kiểm soát vận tốc tiến/lùi của xi lanh cực kỳ mượt mà.

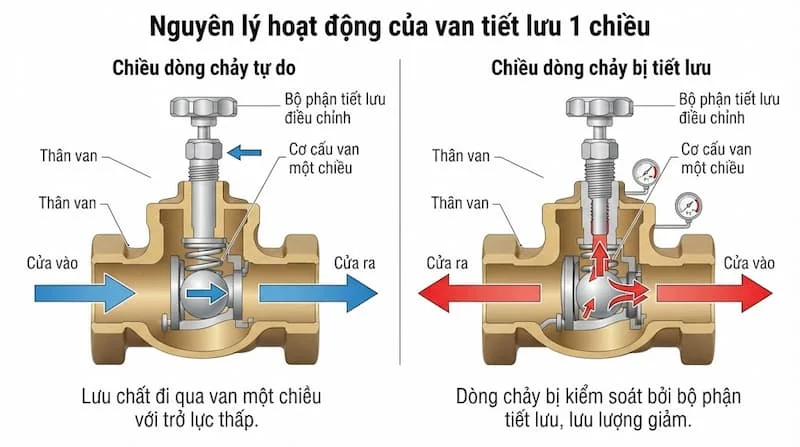

Nguyên Lý Hoạt Động Của Van Tiết Lưu 1 Chiều

Quá trình vận hành của thiết bị này được chia thành hai chiều tách biệt dựa trên nhu cầu điều khiển cơ cấu chấp hành:

• Chiều tiết lưu (Chiều làm việc): Nguồn khí đi từ hệ thống vào van, bắt buộc phải đi qua khe hở hẹp của tiết lưu. Quá trình này làm giảm lưu lượng dòng khí, hạ áp suất nạp và trực tiếp làm giảm tốc độ dịch chuyển của xi lanh khí nén.

• Chiều hồi (Chiều tự do): Khi dòng khí quay ngược lại, áp lực tác động đẩy đĩa van một chiều mở ra hoàn toàn. Dòng khí đi qua đường này dễ dàng hơn nhiều với mức tổn thất áp suất thấp nhất, giúp xi lanh thu về nhanh chóng mà không bị kẹt khí.

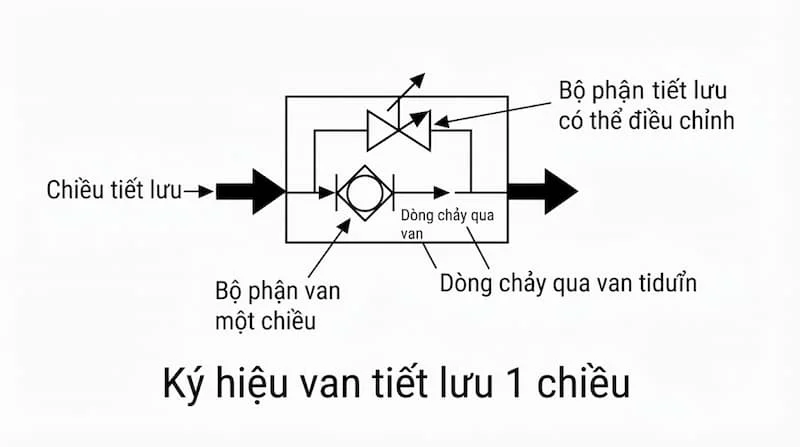

Ký Hiệu Van Tiết Lưu 1 Chiều Gồm Những Thành Phần Nào?

Trên các bản vẽ kỹ thuật CAD, ký hiệu van tiết lưu được cấu thành từ việc lồng ghép các biểu tượng chuẩn hóa.

• Ký hiệu đường ống: Thể hiện đường dẫn dòng khí đi vào và đi ra khỏi van trên mạch điều khiển.

• Ký hiệu tiết lưu: Biểu thị bằng hai đường cong bóp hẹp ở đoạn giữa, tượng trưng cho tiết diện lưu lượng bị thu hẹp để cản trở dòng khí.

• Ký hiệu van một chiều: Thường có hình một con trỏ hoặc tam giác hướng về phía trước kết hợp với mặt phẳng chặn, thể hiện tính chất chỉ cho dòng khí đi qua một chiều thuận.

• Mũi tên chỉ chiều dòng chảy: Định hướng dòng khí được phép di chuyển ưu tiên qua mạch nhánh một chiều.

• Vị trí điều chỉnh tiết lưu: Biểu thị bằng một mũi tên xiên cắt ngang qua phần tiết lưu, cho thấy đây là loại van có thể vặn chỉnh bằng tay hoặc ốc hãm.

Cách Đọc ký hiệu van tiết lưu Trên Bản Vẽ

Việc giải mã sơ đồ mạch khí nén đòi hỏi sự tuân thủ quy trình logic từng bước để tránh nhầm lẫn tai hại:

• Bước 1: Quan sát tổng thể sơ đồ, xác định cụm biểu tượng có cấu trúc bóp hẹp để nhận diện đây là nhánh tiết lưu.

• Bước 2: Tìm kiếm phần cấu trúc van một chiều (thường được vẽ song song hoặc lồng vào ngay bên cạnh phần tiết lưu).

• Bước 3: Chiếu theo các mũi tên chỉ chiều dòng khí đi qua để biết sơ đồ đang quy ước hướng nào là hướng thuận.

• Bước 4: Phân tích xem chiều nào bị cản trở (đi qua khe tiết lưu nhỏ) và chiều nào được thông thoáng tự do (qua van một chiều), từ đó dự đoán được hành động của.

Lưu ý quan trọng: Hình thức thể hiện ký hiệu van tiết lưu có thể thay đổi tùy thuộc vào tiêu chuẩn ISO, DIN hay nhà sản xuất thiết bị. Do đó, kỹ thuật viên luôn phải đối chiếu phần chú thích (legend) trên góc bản vẽ trước khi triển khai đấu nối.

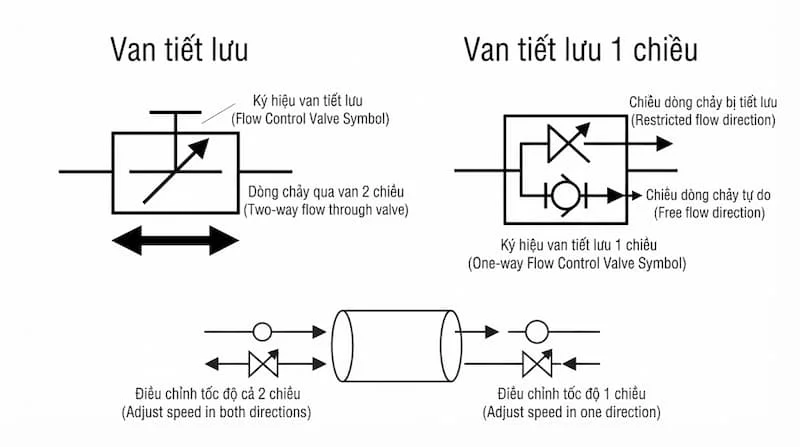

Phân Biệt Ký Hiệu Van Tiết Lưu Và Van Tiết Lưu 1 Chiều

Hai ký hiệu này rất dễ nhầm lẫn trên bản vẽ mờ hoặc sơ đồ in khổ nhỏ vì đều có chung hình ảnh đoạn ống bị bóp hẹp. Điểm khác biệt cốt lõi nằm ở nhánh van một chiều song song vẽ kèm theo.

Ứng Dụng ký hiệu van tiết lưu Trong Hệ Thống Khí Nén

Trên các sơ đồ tự động hóa, ký hiệu van tiết lưu thường xuất hiện ở các vị trí chiến lược:

• Lắp đặt ngay sát cổng cấp/xả của xi lanh khí nén để tinh chỉnh tốc độ đẩy ra hoặc kéo về.

• Góp mặt trong các mạch điều khiển tốc độ của dây chuyền lắp ráp tự động, máy ép nhựa, máy đóng gói.

• Giúp kỹ sư dễ dàng kiểm soát hành trình chuyển động của cơ cấu nâng/hạ, tránh tình trạng thiết bị sập đột ngột do áp suất khí thay đổi.

Những Sai Lầm Thường Gặp Khi Đọc Ký Hiệu

• Nhầm lẫn cơ bản giữa van tiết lưu thông thường và ký hiệu van tiết lưu do bỏ qua chi tiết đường nhánh một chiều.

• Bỏ qua chiều mũi tên chỉ hướng dòng chảy, dẫn đến việc hiểu sai đặc tính điều chỉnh tốc độ của mạch.

• Chỉ nhìn hình dạng trực quan bên ngoài mà không đối chiếu với tiêu chuẩn quy ước của bản vẽ.

• Lắp đặt thực tế ngược chiều so với logic trên sơ đồ, khiến van không phát huy được tác dụng tiết lưu.

Checklist Xác Định Đúng ký hiệu van tiết lưu

• Xác định chính xác đây có phải là ký hiệu tiết lưu hay không.

• Tìm kiếm thành phần thể hiện chức năng một chiều đi kèm.

• Kiểm tra chiều của mũi tên chỉ hướng dòng chảy khí.

• Xác định rõ hướng nào dòng khí bị bóp hẹp (tiết lưu).

• Kiểm tra vị trí lắp đặt của van trong mạch khí nén tổng thể.

• Đối chiếu ký hiệu với catalogue hoặc tiêu chuẩn hãng sản xuất.

• So sánh sơ đồ trên bản vẽ với hình dạng thực tế của thiết bị trước khi thi công.

Cách Chọn Van Tiết Lưu 1 Chiều Từ Thông Tin Bản Vẽ

Ký hiệu kỹ thuật trên bản vẽ chỉ giúp xác định chức năng và logic mạch. Để chọn mua đúng model ngoài đời thực, bạn cần dựa vào bảng thông số đi kèm hồ sơ thiết kế:

• Kích thước ren kết nối (Ví dụ: M5, G1/8, G1/4, G3/8).

• Môi chất làm việc và áp suất vận hành tối đa của hệ thống.

• Lưu lượng định mức và dải điều chỉnh lưu lượng khí.

• Vật liệu chế tạo thân van (Đồng thau mạ niken, hợp kim nhôm hoặc nhựa kỹ thuật) và nhiệt độ môi trường làm việc.

FAQ - Câu Hỏi Thường Gặp Về Ký Hiệu Van Tiết Lưu 1 Chiều

1. Ký hiệu van tiết lưu 1 chiều là gì?

Đó là biểu tượng chuẩn hóa trên bản vẽ kỹ thuật thể hiện một thiết bị kết hợp đồng thời hai tính năng: bóp hẹp lưu lượng khí theo một chiều và cho dòng khí lưu thông tự do ở chiều ngược lại.

2. Van tiết lưu 1 chiều khác van một chiều như thế nào?

Van một chiều thuần túy chỉ có nhiệm vụ ngăn chặn dòng chảy ngược chiều mà không thể chỉnh tốc độ. Trong khi đó, van tiết lưu 1 chiều vừa cho phép chỉnh lưu lượng khí, vừa định hướng dòng chảy ưu tiên.

3. Tại sao bản vẽ khí nén bắt buộc phải thể hiện đúng chiều mũi tên của van?

Vì van có đặc tính làm việc bất đối xứng qua hai chiều. Lắp ngược chiều trên bản vẽ hay thực tế đều khiến xi lanh mất kiểm soát về tốc độ hoặc không thể hoạt động.

4. Có thể chọn mua model van thực tế chỉ dựa vào ký hiệu trên bản vẽ không?

Không. Ký hiệu chỉ cung cấp chức năng logic; để mua đúng thiết bị, bạn cần tra cứu thêm thông số về kích thước ren, lưu lượng, áp suất và môi chất làm việc.

Hiểu Đúng Ký Hiệu Để Chọn Đúng Van Tiết Lưu 1 Chiều

Nắm vững cách đọc ký hiệu van tiết lưu 1 chiều là chìa khóa vàng giúp kỹ sư và thợ kỹ thuật hiện thực hóa chính xác ý đồ thiết kế mạch khí nén. Ký hiệu giúp nhận biết nhanh chức năng, nhưng việc lựa chọn thiết bị chuẩn xác luôn đòi hỏi sự kết hợp đồng bộ giữa bản vẽ và thông số kỹ thuật thực tế.
