Lúp Bê Ống Nước Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Sự cố tụt nước mồi hay máy bơm phải khởi động nhiều lần mà vẫn chạy khô là một trong những nguyên nhân hàng đầu gây tổn hại cho hệ thống cấp nước. Phần lớn các trục trặc này không xuất phát từ chính máy bơm mà do sự cố ở đầu ống hút.

Để duy trì cột áp cố định và ngăn ngừa hư hỏng, thiết bị Foot Valve được lắp đặt như một giải pháp bảo vệ bắt buộc. Lựa chọn một bộ Foot Valve phù hợp không chỉ giải quyết triệt để tình trạng mất nước mồi mà còn giúp lọc sạch cặn bẩn, nâng cao tuổi thọ vận hành cho toàn bộ hệ thống. Bài viết dưới đây sẽ phân tích chi tiết toàn bộ khía cạnh kỹ thuật từ cấu tạo, nguyên lý đến cách chọn mua van chân tối ưu nhất.

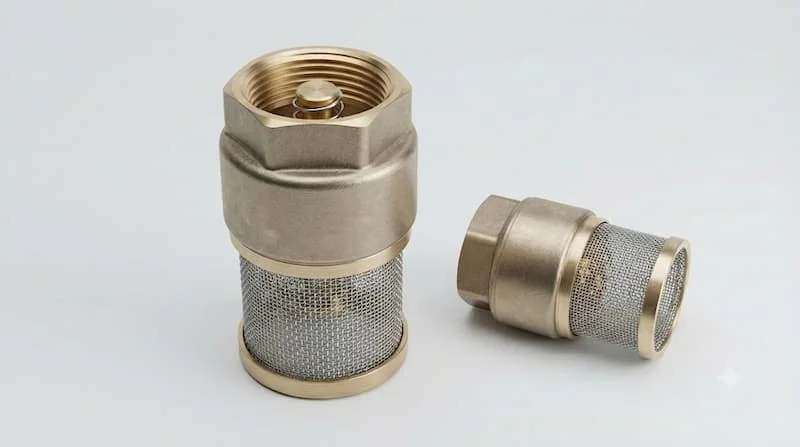

Lúp Bê Ống Nước Là Gì?

Lúp bê ống nước (hay còn gọi là van chân, foot valve, van lúp bê) là một loại van một chiều đặc biệt có tích hợp bộ phận lưới lọc, được lắp đặt ở đầu dưới của đường ống hút máy bơm. Thiết bị cho phép nước đi vào đường ống theo một chiều duy nhất và ngăn dòng nước chảy ngược ra ngoài khi máy bơm dừng.

Thuật ngữ "lúp bê" vốn là cách gọi dân dã xuất phát từ tiếng Pháp (soupape), dùng để chỉ các loại van đóng mở dòng chảy. Trong ngành kỹ thuật nước tại Việt Nam, sản phẩm này còn được biết đến với nhiều tên gọi khác như rọ bơm, rọ hút máy bơm, van hút hay van một chiều chân ống.

Dù có thiết kế đa dạng, thiết bị luôn nắm giữ 3 vai trò chiến lược đối với tuyến ống:

• Duy trì trạng thái mồi nước: Giữ cho lòng ống hút luôn điền đầy nước, giúp máy bơm cất cánh vận hành ngay lập tức mà không cần tốn công mồi thủ công.

• Chống hiện tượng va đập thủy lực: Ngăn chặn cột nước trên đường ống dội ngược về nguồn, bảo vệ cánh quạt bơm khỏi nguy cơ nứt gãy.

• Lọc cặn sơ bộ: Ngăn rác thải, lá cây, sỏi đá chui vào lòng bơm làm kẹt cơ cấu chuyển động.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Foot Valve

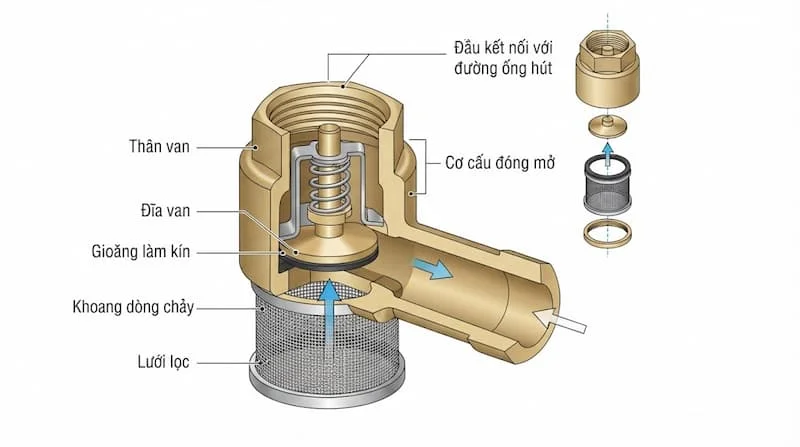

Cấu tạo chi tiết của Foot Valve

Để chịu được môi trường ngập nước liên tục và áp lực dòng chảy lớn, một cụm Foot Valve chuẩn kỹ thuật được lắp ráp từ 7 chi tiết cốt lõi:

• Thân van: Khung vỏ bên ngoài làm từ đồng, inox hoặc nhựa, có nhiệm vụ bao bọc các chi tiết bên trong và chịu áp lực cột nước.

• Cửa hút: Khoang ngõ vào cho phép lưu chất đi từ nguồn ngoại cảnh vào van.

• Đĩa van (Cánh van): Chi tiết chuyển động trực tiếp đóng hoặc mở lối lưu thông của dòng nước.

• Cơ cấu hồi vị (Lò xo/Lá lật): Tạo lực nén giúp đĩa van lập tức dội về vị trí đóng kín khi dừng bơm.

• Gioăng làm kín: Được làm từ cao su EPDM, NBR hoặc PTFE để đảm bảo mặt tiếp xúc giữa đĩa van và thân van kín thít 100%.

• Lưới lọc/Rọ lọc: Bộ phận ôm trọn ngõ vào, đóng vai trò như một màng chắn ngăn chặn tạp chất cơ học.

• Đầu kết nối: Thiết kế dạng vặn ren (ren trong/ren ngoài) hoặc dán keo/mặt bích để nối chặt vào đường ống D21, D27, D34, DN50...

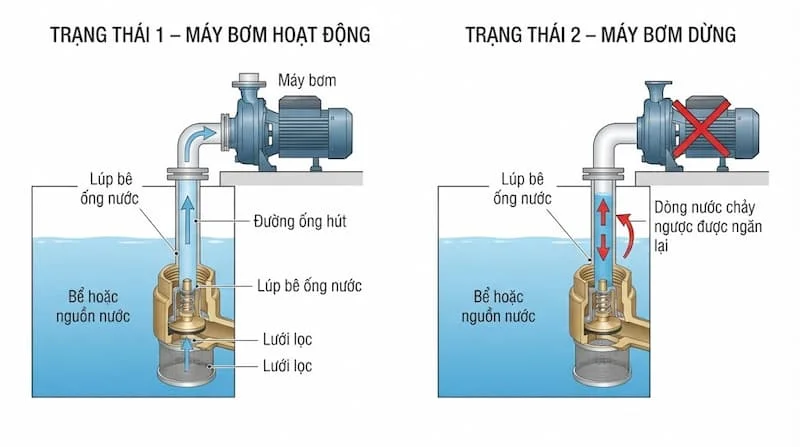

Nguyên lý hoạt động theo 2 trạng thái

Cơ chế vận hành của van chân diễn ra hoàn toàn tự động dựa trên sự chênh lệch áp suất:

• Khi máy bơm hoạt động: Động cơ tạo ra lực hút áp suất âm trong đường ống. Lực hút này thắng lực cản lò xo hoặc trọng lực đĩa van, đẩy đĩa van nâng lên. Nước từ nguồn đi qua lưới lọc, qua cửa hút, tràn qua khoang van và đi thẳng lên đường ống hút dẫn tới máy bơm.

• Khi máy bơm dừng: Lực hút biến mất, áp lực cột nước phía trên dội ngược xuống kết hợp với cơ cấu lò xo lập tức nén đĩa van ép chặt vào gioăng làm kín. Dòng nước bị khóa chặt bên trong ống, không thể chảy ngược về bể chứa.

Sơ đồ trình tự dòng chảy của hệ thống: Nước từ nguồn đi qua Lưới lọc, tràn qua Cửa hút van, đi qua Đĩa van mở, đi vào Đường ống hút và dẫn trực tiếp tới Buồng máy bơm.

Các Loại Foot Valve Phổ Biến

Dựa vào môi chất và yêu cầu kỹ thuật, Foot Valve được phân chia theo 3 nhóm vật liệu chính:

Lúp bê bằng đồng

• Ưu điểm: Gia công độ chính xác cao, khả năng chống ăn mòn tốt trong môi trường nước sạch, chịu nhiệt và chịu áp ổn định.

• Ứng dụng: Thường dùng cho các hệ thống máy bơm nước gia đình, hệ thống cấp nước sinh hoạt tòa nhà.

Lúp bê inox (SUS 304, SUS 316)

• Ưu điểm: Khả năng kháng hóa chất và chống ăn mòn tuyệt đối, chịu được nhiệt độ cao và áp suất lớn, độ bền cơ học vượt trội.

• Ứng dụng: Phù hợp môi trường nước mặn, nước lợ, hệ thống bơm xử lý hóa chất, thực phẩm và bơm PCCC công nghiệp.

Lúp bê nhựa (PVC, uPVC, PPR)

• Ưu điểm: Trọng lượng nhẹ, tuyệt đối không bị gỉ sét, giá thành rẻ, dễ dàng thi công dán keo.

• Ứng dụng: Phổ biến trong nông nghiệp (tưới tiêu, hút nước sông hồ), nuôi trồng thủy hải sản và hệ thống xử lý nước thải nhẹ.

Ngoài ra, thiết bị còn được phân loại theo kiểu kết nối như lúp bê ren (BSP, NPT) hoặc lúp bê dán keo/mặt bích tùy theo dải kích thước từ nhỏ (DN15, DN20, DN25) đến lớn (DN50, DN100).

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Foot Valve

Để đảm bảo hiệu suất vận hành và độ tương thích, bạn cần kiểm tra kỹ bảng thông số dưới đây trước khi mua:

Lưu ý: Thông số thực tế bắt buộc phải căn cứ vào catalogue chính thức của nhà sản xuất, tránh mặc định các sản phẩm cùng kích thước danh nghĩa sẽ có sức chịu áp hay nhiệt độ giống nhau.

So Sánh Foot Valve Với Van Một Chiều Thông Thường

Dù đều dựa trên nguyên lý chặn dòng chảy ngược, hai thiết bị này có thiết kế và mục đích sử dụng hoàn toàn riêng biệt:

Lý do Foot Valve luôn tích hợp lưới lọc là vì đầu hút đặt sát đáy bể/giếng luôn có nguy cơ bị rác thải, bùn đất xâm nhập. Lưới lọc đóng vai trò là "lá chắn" bảo vệ toàn bộ tuyến ống bên trong.

Tại Sao Máy Bơm Cần Lúp Bê?

Nếu không lắp đặt hoặc sử dụng van chân chất lượng kém, hệ thống bơm sẽ lập tức đối mặt với các rủi ro kỹ thuật:

• Tụt nước mồi liên tục: Nước trong ống hút rút sạch về bể chứa ngay khi ngắt điện.

• Máy bơm chạy khô (Dry running): Khi bật máy, buồng bơm không có nước sẽ làm ma sát tăng cao, gây cháy phớt làm kín và hỏng cánh quạt.

• Tốn thời gian và công sức: Người vận hành phải thực hiện mồi nước thủ công mỗi lần muốn sử dụng.

• Tắc nghẽn đường ống: Rác thải, lá cây chui vào buồng bơm làm kẹt cơ cấu quay.

Lưu ý kỹ thuật: Mặc dù lúp bê đóng vai trò chính trong việc giữ nước, nhưng nếu máy bơm không lên nước, bạn không nên vội quy kết cho thiết bị này. Cần kiểm tra toàn diện cả độ kín của các khớp nối ống, rò rỉ đường ống hút, mực nước nguồn và phớt máy bơm trước khi quyết định thay mới van.

Ứng Dụng Thực Tế Của Foot Valve

Nhờ tính đa năng, sản phẩm xuất hiện ở hầu hết các công trình có sử dụng thiết bị thủy lực:

• Dân dụng: Hệ thống máy bơm hút giếng khoan, giếng đào, bơm hút bể ngầm cấp nước lên bồn mái.

• Nông nghiệp: Trạm bơm tưới tiêu ruộng đồng, bơm cấp nước hồ nuôi trồng thủy sản.

• Công nghiệp: Trạm xử lý nước thải, hệ thống [chèn link: van công nghiệp], hệ thống làm mát nhà máy và cụm bơm PCCC.

Khi nào bắt buộc nên dùng lúp bê?

Bạn phải trang bị van chân khi vị trí máy bơm nằm cao hơn nguồn cấp nước (hút âm) và hệ thống yêu cầu khả năng tự vận hành tức thì không qua mồi nước thủ công.

Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt Lúp Bê

• Chọn sai kích thước: Dùng lúp bê nhỏ hơn đường ống hút tạo ra hiện tượng "thắt cổ chai", tăng ma sát làm giảm lưu lượng bơm.

• Lắp ngược chiều dòng chảy: Khiến đĩa van bị khóa chặt, nước không thể đi vào đường ống làm bơm chạy khô.

• Không vệ sinh lưới lọc: Rêu mốc và rác rưởi lấp kín mắt lưới gây tắc nghẽn, làm máy bơm bị hiện tượng xâm thực (cavitation).

• Đặt lúp bê quá sát đáy: Van bị chìm trong bùn cát, dẫn đến việc hút hạt mịn làm mài mòn đĩa van và kẹt gioăng.

• Dùng sai vật liệu: Sử dụng van nhựa thường cho môi trường hóa chất hoặc van đồng cho nguồn nước mặn cao.

Hướng Dẫn Lựa Chọn Và Lắp Đặt Foot Valve Phù Hợp

Cách chọn Foot Valve phù hợp

Để quy trình mua sắm đạt hiệu quả cao nhất, hãy tuân thủ checklist 8 bước dưới đây:

• Xác định chính xác đường kính ngoài của đường ống hút.

• Chọn kích thước van chân tương thích (DN20, DN25, DN32, DN50...).

• Kiểm tra kiểu kết nối của đường ống (vặn ren hay dán keo).

• Chọn vật liệu (đồng, inox, nhựa) dựa trên độ mặn/chua của nguồn nước.

• Kiểm tra thông số áp suất chịu đựng tối đa của van.

• Chọn độ mịn lưới lọc phù hợp với chất lượng nước nguồn.

• Đo đạc không gian giếng/bể để đảm bảo van không bị cọ xát vào thành.

• Xác định chiều mũi tên dòng chảy in trên thân sản phẩm.

Quy trình lắp đặt tiêu chuẩn 6 bước

1. Bước 1: Kiểm tra kỹ đường ống hút và vệ sinh sạch bụi bẩn ở đầu nối.

2. Bước 2: Bôi keo dán nhựa chuyên dụng (đối với van nhựa) hoặc quấn cao su mỏng/băng tan từ 15-20 vòng quanh ren (đối với van kim loại).

3. Bước 3: Lắp Foot Valve vào vị trí tận cùng của đường ống hút.

4. Bước 4: Siết vừa đủ lực. Lưu ý: Không siết quá mạnh đối với các mối nối ren nhựa vì dễ làm nứt vỡ hoặc biến dạng gioăng bên trong.

5. Bước 5: Định vị lúp bê cách đáy bể/giếng tối thiểu từ 30 đến 50 cm.

6. Bước 6: Đổ nước mồi đầy tuyến ống, chờ 15 phút kiểm tra độ kín trước khi bật bơm thử nghiệm.

Lịch Bảo Dưỡng Foot Valve Định Kỳ

Thực hiện bảo dưỡng thường xuyên sẽ kéo dài tuổi thọ vận hành cho cả van lẫn máy bơm:

• Định kỳ 3–6 tháng/lần, kéo tuyến ống hút lên để kiểm tra và sục rửa sạch sẽ lưới lọc rác.

• Cạo sạch rong rêu, cặn vôi bám trên bề mặt đĩa van và lòng trong thân van.

• Kiểm tra độ đàn hồi của gioăng cao su; nếu thấy gioăng bị lão hóa, nứt nẻ cần thay mới ngay.

• Thử nghiệm độ nhạy cơ cấu đóng mở lò xo/lá lật xem có bị kẹt hay không.

• Nếu phát hiện thân van bị nứt hoặc vỡ do búa nước, cần tiến hành thay thế sản phẩm mới.

FAQ - Câu Hỏi Thường Gặp Về Foot Valve

1. Lúp bê ống nước có tác dụng gì?

Lúp bê giúp kiểm soát dòng nước đi theo một chiều, hạn chế nước chảy ngược về bể chứa nhằm giữ cột nước mồi cho đường ống hút của máy bơm.

2. Lúp bê có phải là van một chiều không?

Về mặt cơ chế, lúp bê chính là van một chiều. Điểm khác biệt duy nhất là lúp bê được tối ưu để lắp chìm dưới đáy ống hút và luôn tích hợp sẵn lưới lọc rác.

3. Lúp bê nên lắp ở vị trí nào trong hệ thống?

Thiết bị bắt buộc phải lắp ở đầu dưới cùng của đường ống hút, chìm hoàn toàn trong nguồn nước và giữ khoảng cách an toàn với lớp bùn đáy.

4. Vì sao máy bơm vẫn bị tụt nước mồi dù đã lắp lúp bê?

Sự cố này có thể do rác chèn làm hở đĩa van, gioăng cao su bị rách, mối nối ren trên ống hút bị hở hít không khí, hoặc đường ống bị nứt vỡ.

5. Lúp bê ống nước có những kích thước phổ biến nào?

Sản phẩm có đầy đủ các dải quy cách từ nhỏ đến lớn như DN15 (phi 21), DN20 (phi 27), DN25 (phi 34), DN32 (phi 42), DN40 (phi 49), DN50 (phi 60)...

Kết Luận

Có thể khẳng định, lúp bê ống nước là phụ kiện không thể thiếu giúp đảm bảo sự vận hành mượt mà và an toàn cho mọi hệ thống máy bơm. Việc trang bị một bộ van chân đúng chuẩn không chỉ giúp loại bỏ triệt để phiền phức do tụt nước mồi mà còn bảo vệ máy bơm khỏi nguy cơ cháy hỏng đắt đỏ. Khi lựa chọn, hãy luôn ưu tiên kiểm tra kỹ kích thước, vật liệu, độ kín của gioăng và kích thước lưới lọc.
