Slide Gate Valve: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Kỹ Thuật

Trong các dây chuyền sản xuất công nghiệp hiện đại, việc kiểm soát và xả các loại vật liệu rời như bột, hạt, xi măng hay khoáng sản luôn đòi hỏi những giải pháp cơ khí có độ chính xác cao. Việc sử dụng các loại van thông thường cho vật liệu dạng rắn thường dẫn đến hiện tượng kẹt đĩa, mài mòn gioăng hoặc tắc nghẽn đường ống gây gián đoạn toàn bộ hệ thống. Để giải quyết triệt để bài toán này, van cửa trượt đã trở thành thiết bị chuẩn mực nhờ khả năng đóng cắt dòng vật liệu khô nhanh chóng, dứt điểm và linh hoạt.

Slide Gate Valve Là Gì?

Slide gate valve (van cửa trượt) là loại van sử dụng tấm cửa dạng bản trượt để đóng hoặc mở dòng vật liệu hoặc lưu chất. Loại van này thường được lắp dưới silo, phễu chứa hoặc hệ thống vận chuyển vật liệu nhằm kiểm soát lưu lượng một cách nhanh chóng và hiệu quả.

Tên Gọi Khác Và Đặc Điểm Nhận Biết

Trong ngành công nghiệp vật liệu rời, dòng van này còn được biết đến với nhiều tên gọi kỹ thuật khác như van xả đáy silo, van cửa đẩy hay van xả liệu dạng trượt. Điểm đặc trưng nhất về mặt thị giác của van là phần thân mỏng, dẹt với một lưỡi van dạng tấm phẳng trượt ra trượt vào trên khung dẫn hướng.

Chức năng cốt lõi của van là ngắt hoàn toàn hoặc điều tiết lưu lượng dòng vật liệu khô dạng hạt, bột, viên nhỏ từ các phễu chứa xuống thiết bị bên dưới mà không làm tiêu tốn nhiều không gian lắp đặt.

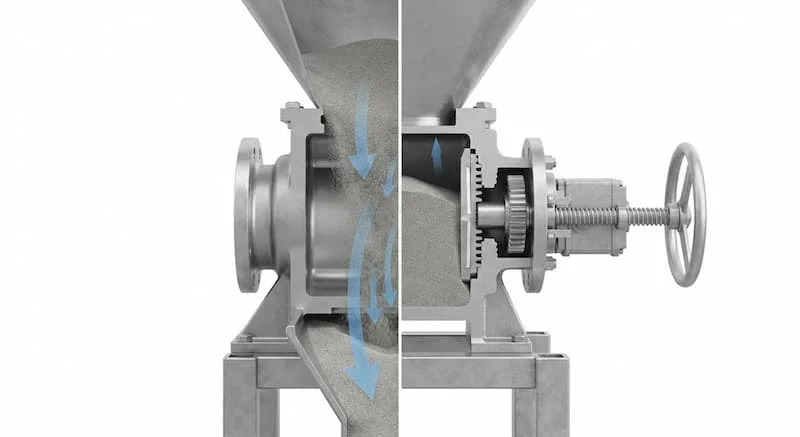

Nguyên Lý Hoạt Động Của van cửa trượt

Cơ chế vận hành của dòng van này rất đơn giản nhưng mang lại hiệu quả cơ học tối ưu. Tấm cửa van được đặt vuông góc với hướng dịch chuyển của vật liệu. Khi nhận lệnh điều khiển, trục van sẽ đẩy hoặc kéo tấm phẳng này trượt theo hai rãnh dẫn hướng định sẵn.

Khả năng vận hành của thiết bị vô cùng linh hoạt nhờ vào các cơ chế điều khiển đa dạng:

• Vận hành thủ công: Sử dụng vô năng (tay quay) hoặc tay gạt để truyền chuyển động cơ học tới trục ren, phù hợp cho các điểm xả liệu tần suất thấp.

• Vận hành bằng khí nén: Tích hợp xilanh khí nén cho tốc độ đóng mở cực nhanh, đáp ứng tốt các chu kỳ xả liệu liên tục trong dây chuyền tự động.

• Vận hành bằng điện: Sử dụng động cơ điện tích hợp hộp số để di chuyển cửa trượt với độ chính xác cao, cho phép điều tiết mở một phần cửa van để định lượng vật liệu.

Ưu điểm vượt trội của cơ chế trượt vuông góc là khả năng "cắt" đứt dòng vật liệu đang rơi mà không bị lực cản từ chính khối vật liệu đó đè nén làm kẹt van, điều mà các dòng van xoay thông thường khó lòng đáp ứng.

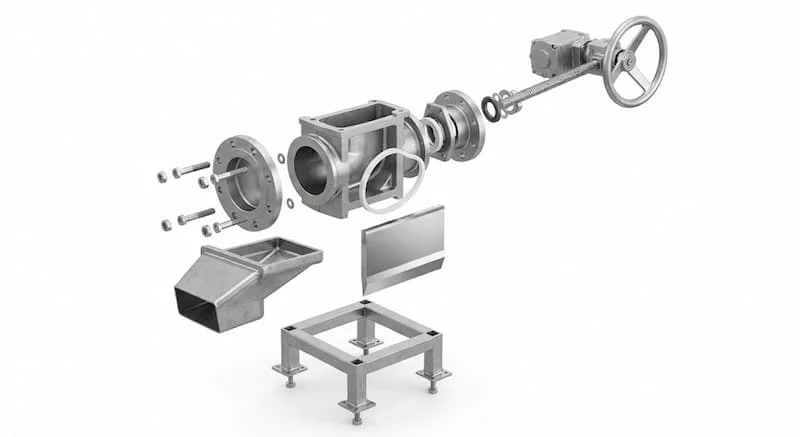

Cấu Tạo Của van cửa trượt

Một cụm van hoàn chỉnh được cấu thành từ nhiều chi tiết cơ khí chính xác, đảm bảo hoạt động êm ái trong môi trường nhiều bụi bẩn:

• Thân van: Phần khung chịu lực bao bọc bên ngoài, chế tạo bằng phương pháp đúc hoặc hàn nguyên khối từ thép carbon, inox hoặc gang.

• Cửa trượt (lưỡi van): Tấm kim loại phẳng cứng vững có mép dưới được mài vát để dễ dàng xuyên qua lớp vật liệu tích tụ.

• Khung dẫn hướng: Rãnh định hình hoặc con lăn chạy hai bên thân van, có nhiệm vụ giữ cho cửa trượt di chuyển theo một đường thẳng cố định mà không bị xô lệch.

• Trục truyền động: Thanh răng, trục vít me hoặc ty xilanh nối trực tiếp bộ truyền động với tấm cửa van.

• Bộ truyền động: Động cơ điện, xilanh khí nén, xilanh thủy lực hoặc cụm vô năng cơ học.

• Gioăng làm kín: Hợp chất cao su chịu nhiệt, PTFE hoặc dải làm kín dạng phớt nỉ giúp ngăn chặn bụi mịn thất thoát ra môi trường bên ngoài.

Các Loại van cửa trượt Phổ Biến

Phân Loại Theo Phương Thức Vận Hành

• van cửa trượt tay quay: Giá thành rẻ, kết cấu đơn giản, sử dụng cho các vị trí bảo trì hoặc ít đóng mở.

• van cửa trượt tay gạt: Cho thao tác đóng mở tức thì bằng lực tay, thích hợp cho cửa xả nhỏ.

• van cửa trượt khí nén: Dòng van phổ biến nhất trong công nghiệp nhờ tốc độ phản hồi nhanh và độ an toàn cao.

• van cửa trượt điều khiển điện: Thích hợp cho các silo kích thước lớn, nơi cần điều khiển từ xa qua hệ thống PLC.

• van cửa trượt thủy lực: Dùng cho các ứng dụng tải trọng cực lớn, cửa van rộng và vật liệu có khối lượng riêng cao.

Phân Loại Theo Vật Liệu Chế Tạo

• Thép carbon: Dùng cho các loại vật liệu không ăn mòn như xi măng, cát, đá, than cám.

• Inox 304 và Inox 316: Chuyên dùng cho ngành thực phẩm, dược phẩm, hóa chất nhờ khả năng chống ăn mòn và bề mặt nhẵn bóng chuẩn vi sinh.

• Gang đúc: Tăng độ cứng vững, tối ưu chi phí cho các công trình hạ tầng công nghiệp.

Phân Loại Theo Hình Dạng Mặt Bích

• Cửa van hình vuông: Dòng tiêu chuẩn phổ biến nhất, khớp với đầu xả của phễu chứa.

• Cửa van hình chữ nhật: Dùng cho các bằng tải rộng hoặc miệng xả silo đặc thù.

• Cửa van hình tròn: Dễ dàng kết nối thẳng vào hệ thống đường ống vận chuyển khí nén hoặc ống dẫn vật liệu.

Thông Số Kỹ Thuật Quan Trọng

So Sánh van cửa trượt Và Gate Valve Thông Thường

Tại Sao Nên Sử Dụng van cửa trượt?

Lựa chọn thiết bị này cho hệ thống vận chuyển vật liệu rời đem lại nhiều giá trị vận hành thực tế:

• Tốc độ đóng mở vượt trội: Cơ cấu khí nén cho phép đóng ngắt dòng vật liệu chỉ trong vài phần mười giây, giúp việc định lượng chính xác tuyệt đối.

• Triệt tiêu hiện tượng kẹt van: Lưỡi van mỏng kết hợp rãnh trượt thông minh tự làm sạch giúp van hoạt động trơn tru dù vật liệu có độ ẩm hay độ bám dính cao.

• Tối ưu không gian lắp đặt: Chiều dài thân van cực kỳ nhỏ gọn, cho phép chèn vào giữa phễu chứa và băng tải mà không làm thay đổi chiều cao tổng thể của dây chuyền.

• Dễ dàng tích hợp tự động hóa: Các công tắc hành trình gắn trên thân van dễ dàng gửi tín hiệu phản hồi về trung tâm điều khiển SCADA.

• Tiết kiệm chi phí vận hành: Tuổi thọ linh kiện cao, cấu tạo ít chi tiết chuyển động phức tạp giúp giảm tối đa thời gian dừng máy để bảo trì.

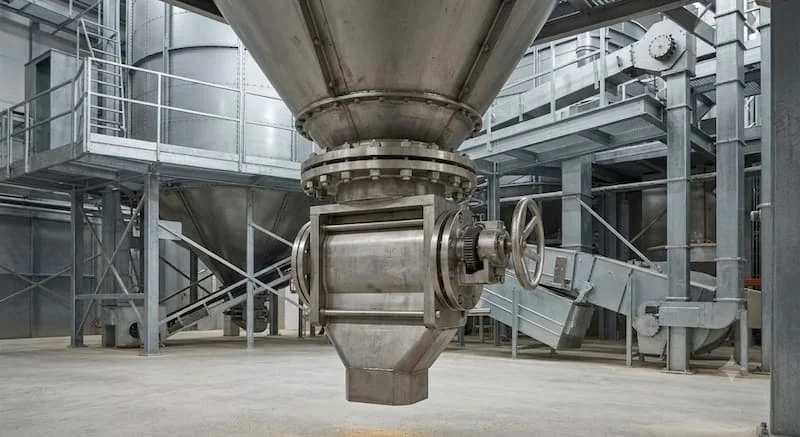

Ứng Dụng Thực Tế Của van cửa trượt

Nhờ tính linh hoạt vượt trội, van cửa trượt xuất hiện tại hầu hết các ngành công nghiệp xử lý chất rắn dạng hạt và bột:

• Nhà máy xi măng và bê tông thương phẩm: Lắp tại đáy silo chứa clinker, tro bay, xi măng thành phẩm.

• Nhà máy nhiệt điện: Kiểm soát xả xỉ than, tro đáy từ lò đốt ra hệ thống băng tải.

• Ngành chế biến thức ăn chăn nuôi: Ngắt dòng nguyên liệu ngô, đậu tương, cám viên trong dây chuyền phối trộn.

• Ngành chế biến thực phẩm: Điều tiết đường, bột mì, hạt cà phê trong môi trường yêu cầu vệ sinh an toàn cao.

• Ngành hóa chất và nhựa: Kiểm soát hạt nhựa nguyên sinh, bột màu, chất phụ gia.

• Khai thác khoáng sản và luyện kim: Lắp dưới phễu chứa quặng, đá vôi, xỉ thép.

Sai Lầm Thường Gặp Khi Sử Dụng

1. Chọn sai vật liệu lưỡi van: Sử dụng thép thường cho vật liệu có tính ăn mòn cao làm lưỡi van bị mục, gây rò rỉ bụi nghiêm trọng.

2. Không tính đến độ ẩm của vật liệu: Vật liệu có độ ẩm cao dễ đóng vón, nếu không chọn loại van có dao vát góc sắc sẽ khó cắt qua khối vật liệu.

3. Bỏ qua áp suất chênh lệch: Lắp van tiêu chuẩn vào hệ thống vận chuyển khí nén áp lực cao khiến bụi bị thổi ngược ra ngoài qua khe trượt.

4. Lắp ngược chiều van: Một số dòng van trượt thiết kế lệch tâm làm hướng vật liệu rơi không đúng, gây mài mòn nhanh khung dẫn hướng.

5. Thiếu định kỳ vệ sinh bộ truyền động: Bụi bám quá dày vào trục vít me hoặc ty xilanh làm tăng ma sát, gây cháy động cơ hoặc hỏng xilanh.

Cách Lựa Chọn van cửa trượt Phù Hợp

Quy Trình 5 Bước Lựa Chọn Chuẩn Kỹ Thuật

1. Xác định đặc tính vật liệu: Cần làm rõ vật liệu dạng bột mịn, dạng hạt hay dạng mảnh; có tính ăn mòn, nhiệt độ cao hay tính bám dính không.

2. Chọn kích thước và hình dạng cửa van: Dựa vào kích thước miệng xả của phễu (vuông, tròn hay chữ nhật) để chọn van tương ứng, tránh thu hẹp dòng chảy.

3. Xác định phương thức truyền động: Chọn tay quay cho tần suất dùng thấp, chọn khí nén cho chu kỳ nhanh hoặc chọn điện cho khả năng điều tiết lưu lượng.

4. Chọn vật liệu chế tạo thân và lưỡi van: Thép carbon cho ứng dụng phổ thông, Inox 304/316 cho thực phẩm và hóa chất.

5. Kiểm tra các điều kiện đặc biệt: Xác định xem van có cần làm việc trong môi trường chống cháy nổ (chuẩn ATEX) hay nhiệt độ cao hay không.

Hướng Dẫn Lắp Đặt Và Bảo Trì

• Kiểm tra độ phẳng của mặt bích phễu chứa trước khi siết bu lông để tránh làm biến dạng thân van gây kẹt cửa trượt.

• Lắp đúng chiều dòng vật liệu theo ký hiệu hướng dẫn của nhà sản xuất đúc trên thân van.

• Tiến hành cân chỉnh hành trình của công tắc hành trình, đảm bảo xilanh hoặc động cơ ngắt điện đúng lúc khi van mở hết hoặc đóng hết.

• Kiểm tra nguồn khí nén cấp cho van, đảm bảo áp lực ổn định từ 4 đến 6 bar và đã được lọc tách nước, tra dầu bôi trơn.

• Tra mỡ bôi trơn định kỳ vào các rãnh dẫn hướng, con lăn và trục truyền động 3 tháng một lần.

Checklist Kiểm Tra Trước Khi Mua Van

• Kích thước mặt bích khớp hoàn toàn với thiết bị sẵn có.

• Vật liệu thân và lưỡi van đáp ứng môi trường lưu chất.

• Tốc độ đóng mở và loại truyền động phù hợp với quy trình tự động hóa.

• Gioăng làm kín đáp ứng đúng nhiệt độ vận hành tối đa.

• Bộ truyền động có đủ lực để ngắt dòng vật liệu ở tải trọng tối đa.

• Cung cấp đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ.

• Chế độ bảo hành rõ ràng từ nhà cung cấp uy tín.

Các Câu Hỏi Thường Gặp (FAQ)

Slide gate valve là gì?

van cửa trượt là loại van công nghiệp sử dụng một lưỡi van dạng tấm phẳng trượt ngang để đóng hoặc mở dòng vật liệu khô, bột hoặc hạt rời.

van cửa trượt dùng để làm gì?

Van được dùng để ngắt hoặc điều tiết lưu lượng vật liệu từ các silo, phễu chứa xuống băng tải, vít tải hoặc dây chuyền đóng bao.

van cửa trượt khác gate valve như thế nào?

Slide gate valve chuyên dùng cho vật liệu rời dạng rắn với thân mỏng và không có hộc chứa đĩa; trong khi gate valve thông thường dùng cho chất lỏng và chịu áp suất cao hơn.

Có những loại slide gate valve nào?

Van được phân loại theo vận hành (tay quay, khí nén, điện), theo vật liệu (thép, inox, gang) hoặc theo hình dạng (vuông, tròn, chữ nhật).

Slide gate valve có dùng cho chất lỏng được không?

Hầu hết các dòng van cửa trượt tiêu chuẩn chỉ thiết kế để kín bụi và chịu áp suất thấp, không khuyến khích dùng cho chất lỏng áp suất cao trừ các dòng van dao (knife gate valve) chuyên dụng.

Kết Luận Và Đăng Ký Tư Vấn Kỹ Thuật

Trang bị slide gate valve chất lượng cao là giải pháp then chốt giúp tối ưu hóa quy trình vận chuyển vật liệu rời, hạn chế tối đa tình trạng thất thoát bụi và sự cố dừng máy ngoài dự kiến. Việc hiểu rõ cấu tạo, nguyên lý và chọn đúng thông số kỹ thuật sẽ mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp.

Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn giải pháp chọn van tối ưu, nhận bản vẽ kỹ thuật chi tiết và báo giá cạnh tranh nhất cho dự án của bạn đối với slide gate valve.
