Van 1 Chiều Phi 110: Cấu Tạo, Nguyên Lý Và Bảng Hướng Dẫn Lựa Chọn Kỹ Thuật

Trong vận hành các hệ thống đường ống công nghiệp lẫn dân dụng, sự cố dòng chảy ngược luôn là mối đe dọa trực tiếp đến tuổi thọ của thiết bị. Khi béc phun, vòi xả đóng đột ngột hoặc máy bơm ngưng hoạt động, cột chất lỏng đổ ngược về tạo ra áp lực búa nước nguy hiểm, có thể làm vỡ nứt đường ống và gãy cánh quạt máy bơm. Để giải quyết triệt để vấn đề này, việc trang bị van 1 chiều Ø110 chính là giải pháp kỹ thuật tối ưu, vừa bảo vệ toàn bộ hạ tầng vừa giúp tiết kiệm tối đa chi phí vận hành cho doanh nghiệp.

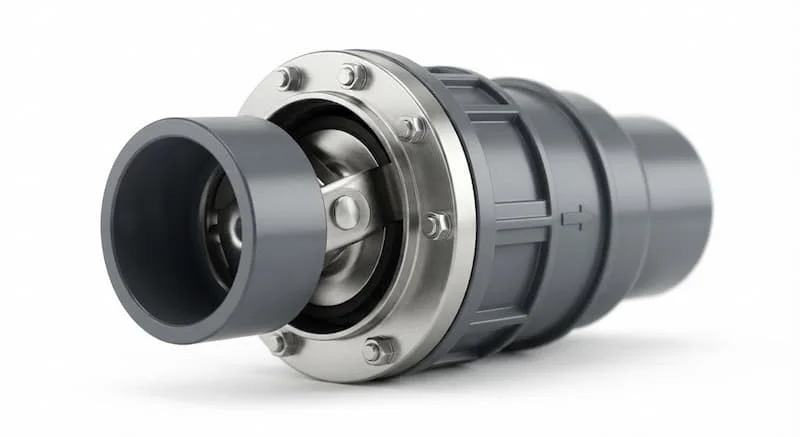

Van 1 Chiều Phi 110 Là Gì?

Van 1 chiều phi 110 là loại van chỉ cho phép lưu chất đi theo một chiều trên đường ống có đường kính ngoài khoảng 110 mm. Van hoạt động tự động nhờ áp lực dòng chảy, giúp ngăn hiện tượng chảy ngược, bảo vệ máy bơm và các thiết bị trong hệ thống.

Kích Thước Và Cấu Tạo Cơ Bản

Kích thước phi 110 (kí hiệu D110 hoặc Ø110) tương ứng với đường kính ngoài thực tế của đường ống là 110mm. Trong ngành cơ điện công nghiệp, cỡ ống này thường quy đổi tương đương với kích thước danh nghĩa DN100 (theo hệ milimét) hoặc 4 inch (theo hệ inch của Mỹ).

Cấu tạo cơ bản của một van bao gồm các thành phần cốt lõi:

• Thân van: Đúc từ chất liệu chịu lực như nhựa uPVC, gang, inox hoặc đồng, đóng vai trò là khung chịu áp suất.

• Bộ phận đóng mở: Đĩa van, lá lật, quả bi hoặc cánh bướm tùy thuộc vào từng quy cách thiết kế.

• Bộ phận làm kín: Gioăng đệm bằng cao سو EPDM, NBR hoặc màng PTFE chống rò rỉ.

• Bộ phận hỗ trợ: Lò xo trợ lực ngắt dòng (đối với dòng van lò xo và van cánh bướm).

Nguyên Lý Hoạt Động Của van 1 chiều Ø110

Cơ chế vận hành của van dựa hoàn toàn vào sự chênh lệch áp suất lưu chất mà không đòi hỏi nguồn năng lượng điện hay khí nén bên ngoài điều khiển:

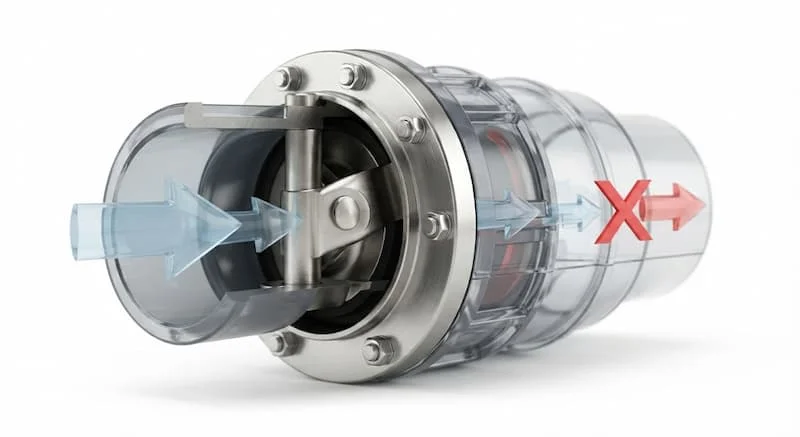

1. Trạng thái mở (Khi có áp lực thuận): Dòng chất lỏng hoặc khí chảy từ hướng vào của van với áp suất đủ lớn sẽ tác động lực trực tiếp lên bộ phận đóng mở (đẩy đĩa van nâng lên, nén lò xo hoặc đẩy quả bi sang một bên). Van giữ trạng thái mở cho lưu chất đi qua liên tục.

2. Trạng thái ngắt dòng (Khi áp lực giảm): Khi tốc độ dòng chảy giảm dần về không, trọng lực của đĩa van kết hợp với lực co hồi của lò xo sẽ kéo bộ phận đóng mở tiến về vị trí áp sát tự nhiên.

3. Trạng thái đóng kín (Khi xảy ra dòng chảy ngược): Nếu xuất hiện áp lực chảy ngược từ phía sau, chính sức nén của dòng dâng ngược này sẽ đẩy chặt đĩa van áp sát vào vành làm kín (Seat). Áp lực ngược càng mạnh thì van đóng càng chặt, chặn đứng hoàn toàn hiện tượng dâng ngược.

Các Loại van 1 chiều Ø110 Phổ Biến

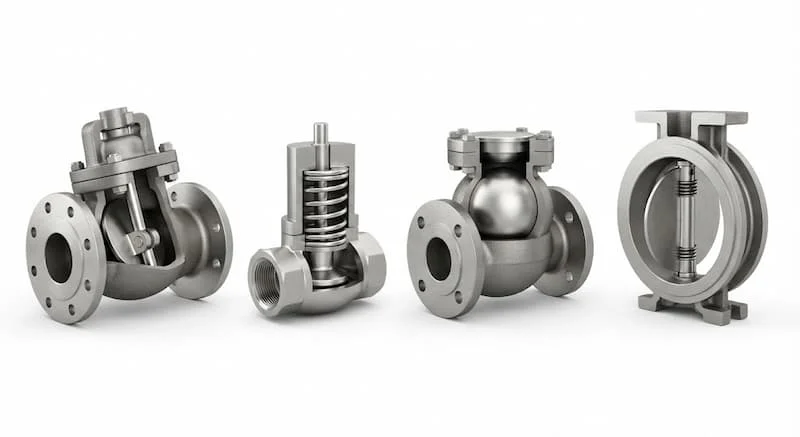

Tùy theo cấu trúc cơ khí và môi trường làm việc, dòng van này được phân chia thành nhiều biến thể chuyên dụng:

Phân Loại Theo Cấu Tạo

• Van lá lật (Swing Check Valve): Sử dụng đĩa van gắn trên một trục bản lề có thể quay góc tự do. Lưu lượng qua van cực tốt, tổn thất áp suất thấp nhưng tốc độ phản ứng đóng chậm hơn dòng lò xo.

• Van lò xo (Spring Check Valve): Sử dụng đĩa van phẳng ép chặt vào و vành nhẵn nhờ lực nén lò xo. Van phản ứng đóng cực nhanh, chặn dòng ngay tức thì, chống búa nước tối ưu.

• Van cánh bướm (Dual Plate Check Valve): Có hai cánh van hình bán nguyệt quay quanh một trục đứng. Thiết kế cực kỳ nhỏ gọn, trọng lượng nhẹ, chuyên lắp cho không gian hẹp.

• Van bi (Ball Check Valve): Dùng quả bi tròn tự do di chuyển trong buồng van. Rất thích hợp cho môi trường lưu chất có cặn bẩn, nước thải vì bi tự xoay làm sạch bề mặt tiếp xúc.

Phân Loại Theo Vật Liệu

• Nhựa PVC / uPVC: Kháng hóa chất tốt, chống ăn mòn tuyệt đối, chi phí nhẹ, tối ưu cho xử lý nước thải và nông nghiệp.

• Gang (Gang xám / Gang cầu): Chiệu lực cơ học tốt, giá thành rẻ, phủ sơn Epoxy chống gỉ, chuyên dùng cho hạ tầng cấp thoát nước đô thị.

• Inox 304 / Inox 316: Chịu nhiệt độ cao, chịu áp suất vượt trội, kháng hóa chất đậm đặc, đáp ứng tiêu chuẩn vi sinh y tế và thực phẩm.

• Đồng (Brass / Bronze): Chịu nhiệt khá tốt, ren kết nối bền bỉ, ứng dụng phổ biến cho đường ống nước nóng và khí nén nhỏ.

Thông Số Kỹ Thuật Cần Quan Tâm

Việc chọn đúng mã van đòi hỏi người thiết kế phải đối chiếu kỹ các thông số vận hành thực tế:

So Sánh van 1 chiều Ø110 Với Các Kích Thước Khác

Để hiểu rõ hơn về vị trí ứng dụng của kích cỡ Ø110, hãy tham khảo bảng so sánh thông số dưới đây:

Vì Sao Cần Chọn Đúng van 1 chiều Ø110?

Sử dụng van đúng thông số không chỉ là yêu cầu kỹ thuật mà còn mang lại lợi ích kinh tế trực tiếp cho công trình:

• Bảo vệ máy bơm an toàn: Khi ngắt điện, cột nước cao hàng chục mét trên trục đứng sẽ đổ ập xuống. Van 1 chiều sẽ chặn đứng cột nước này, bảo vệ cánh quạt bơm không bị quay ngược gây gãy vỡ.

• Triệt tiêu hiện tượng búa nước (Water Hammer): Giúp giảm thiểu các sóng xung kích áp suất lan truyền trong đường ống, tránh tình trạng tuột mối nối hay nứt bể ống.

• Tránh thất thoát lưu chất và mồi nước: Giữ lại lượng nước mồi trong đường ống hút, giúp máy bơm vận hành ngay tức thì ở lần khởi động tiếp theo mà không bị chạy khô gây cháy phớt.

Van 1 chiều Ø110 Được Sử Dụng Ở Đâu?

Nhờ kích thước Ø110 là chuẩn kết nối đường ống trung tâm, dòng sản phẩm này xuất hiện ở hầu hết các lĩnh vực:

• Hạ tầng cấp thoát nước: Lắp tại đầu ra của các trạm bơm nước sạch, đường ống xả nước thải chung cư.

• Hệ thống phòng cháy chữa cháy: Lắp trên các đường ống xả của bơm cứu hỏa để duy trì áp lực thường trực.

• Nông nghiệp công nghiệp: Lắp trong hệ thống tưới tiêu quy mô lớn, trạm bơm thủy lợi.

• Công trình dịch vụ: Hệ thống lọc tuần hoàn hồ bơi, đường ống giải nhiệt HVAC, Chiller trung tâm.

• Nhà máy chế biến: Đường ống vận chuyển chất lỏng trong ngành thực phẩm, đồ uống, hóa chất và dệt nhuộm.

Các Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Chọn sai vật liệu theo lưu chất: Sử dụng van thân gang gioăng EPDM cho môi trường hóa chất đậm đặc dẫn đến việc ăn mòn rò rỉ chỉ sau vài tuần.

2. Lắp ngược hướng dòng chảy: Không quan sát mũi tên chỉ dẫn trên thân van, khiến van chặn luôn chiều chảy thuận và làm quá tải cháy máy bơm.

3. Không tính toán áp suất mở min (Cracking Pressure): Ở các hệ thống chảy tự nhiên theo trọng lực áp suất quá yếu, nếu chọn van lò xo quá cứng thì dòng chảy không đủ lực để đẩy mở đĩa van.

4. Lắp đặt sai phương: Dùng van lá lật dạng đĩa rơi tự do để lắp trên đường ống đứng có dòng chảy đi từ trên xuống dưới, khiến van không bao giờ đóng kín được.

Cách Lựa Chọn Van 1 Chiều Phi 110 Chuẩn Kỹ Thuật

Để đảm bảo hiệu quả vận hành tối đa, kỹ sư vận hành nên tuân thủ các bước chọn lọc sau:

• Bước 1 - Phân tích lưu chất: Xác định rõ lưu chất là nước sạch, nước thải chứa rác, hóa chất ăn mòn hay hơi nóng.

• Bước 2 - Xác định áp suất và nhiệt độ: Đảm bảo thông số PN của van lớn hơn ít nhất 20% so với áp suất tối đa của hệ thống.

• Bước 3 - Lựa chọn kiểu dáng: Dùng van lá lật cho dòng chảy thẳng ít cản áp; dùng van bi cho nước thải; dùng van lò xo chống búa nước.

• Bước 4 - Kiểm tra kiểu kết nối: Chọn mặt bích tiêu chuẩn (JIS 10K, ANSI 150, DIN PN16) hoặc dán keo uPVC sao cho tương thích với đầu ống có sẵn.

Quy Trình Lắp Đặt Chuẩn Kỹ Thuật

• Làm sạch bề mặt tiếp xúc: Vệ sinh sạch gỉ sét, cặn bẩn và bavia trên đầu ống Ø110 trước khi thi công.

• Xác định chiều lắp: Tìm biểu tượng mũi tên đúc nổi trên thân van. Mũi tên phải chỉ đúng theo chiều di chuyển dự kiến của lưu chất.

• Căn chỉnh tâm van: Đối với dòng van mặt bích hoặc Wafer, phải siết bu lông đối chéo đều tay theo hình ngôi sao để tránh nghiêng lệch làm biến dạng gioăng.

• Chạy thử và nghiệm thu: Cho hệ thống vận hành ở áp suất thấp, sau đó tăng dần đến áp suất làm việc để kiểm tra độ kín và tốc độ ngắt dòng của van.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng kích thước chuẩn Ø110 (DN100)

• Đúng chủng loại vật liệu (uPVC, Gang, Inox 304/316)

• Đúng cấp áp suất thiết kế (PN10, PN16, Class 150)

• Kiểu kết nối tương thích hoàn toàn (Mặt bích, Dán keo, Ren)

• Có đầy đủ giấy tờ chứng nhận xuất xứ CO và chất lượng CQ

• Thương hiệu uy tín, chính sách bảo hành rõ ràng từ 12 - 24 tháng

Các Câu Hỏi Thường Gặp (FAQ)

Van 1 chiều phi 110 dùng cho ống nào?

Van dùng chuẩn cho các loại đường ống có đường kính ngoài 110mm như ống nhựa uPVC, HDPE, PPR hoặc ống thép công nghiệp tương đương kích thước DN100 (4 inch).

Van phi 110 có tương đương DN100 không?

Có. Trong quy chuẩn hệ cơ khí đường ống, phi 110mm (đường kính ngoài) chính là kích thước danh nghĩa DN100 (đường kính trong tương đối khoảng 100mm).

Nên chọn van 1 chiều PVC hay inox?

Nên chọn van PVC cho môi trường nước sạch, nước thải thông thường, hóa chất nhẹ để tối ưu chi phí. Chọn van inox cho môi trường hóa chất mạnh, nhiệt độ cao, áp suất lớn hoặc yêu cầu vệ sinh an toàn thực phẩm.

Van 1 chiều phi 110 chịu được áp suất bao nhiêu?

Tùy vào vật liệu và tiêu chuẩn sản xuất, van nhựa thường chịu được PN10 (10 bar), trong khi các dòng van gang và inox có thể chịu áp suất lên đến PN16, PN25 hoặc Class 300 (từ 16 đến 40 bar).

Bao lâu nên kiểm tra và bảo dưỡng van?

Định kỳ từ 6 đến 12 tháng nên kiểm tra van một lần. Cần vệ sinh cặn bẩn tích tụ trong buồng van và kiểm tra độ đàn hồi của gioăng làm kín cũng như lò xo trợ lực.

Kết Luận Và Đăng Ký Nhận Báo Giá

Trang bị van 1 chiều phi 110 đúng tiêu chuẩn kỹ thuật là giải pháp then chốt để bảo vệ trạm bơm, chống hiện tượng búa nước và duy trì sự ổn định bền lâu cho toàn bộ hệ thống đường ống.

Hãy liên hệ ngay với chúng tôi hôm nay để nhận được tư vấn chuyên sâu từ đội ngũ kỹ sư, hỗ trợ bóc tách bản vẽ kỹ thuật và nhận báo giá ưu đãi tốt nhất cho công trình của bạn đối với van 1 chiều phi 110.
