Ống Van: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Cho Hệ Thống Đường Ống

Trong hạ tầng kỹ thuật công nghiệp và dân dụng, việc luân chuyển lưu chất luôn đòi hỏi sự kiểm soát tuyệt đối về áp suất, lưu lượng và độ an toàn. Một sự cố hỏng hóc hoặc rò rỉ tại các khớp nối có thể làm ngưng trệ toàn bộ quy trình sản xuất, gây thất thoát tài nguyên và tiềm ẩn nhiều nguy cơ mất an toàn. Để vận hành hệ thống một cách tối ưu, việc thấu hiểu cấu trúc và nguyên lý của cụm ống van chính là giải pháp nền tảng giúp công trình hoạt động bền bỉ, an toàn và tiết kiệm tối đa chi phí vận hành.

Ống Van Là Gì?

Ống van là cách gọi chung để chỉ hệ thống đường ống kết hợp với các loại van công nghiệp nhằm điều khiển, đóng mở, điều tiết hoặc ngăn dòng chảy của nước, khí, hơi, dầu và các loại lưu chất khác trong quá trình vận hành.

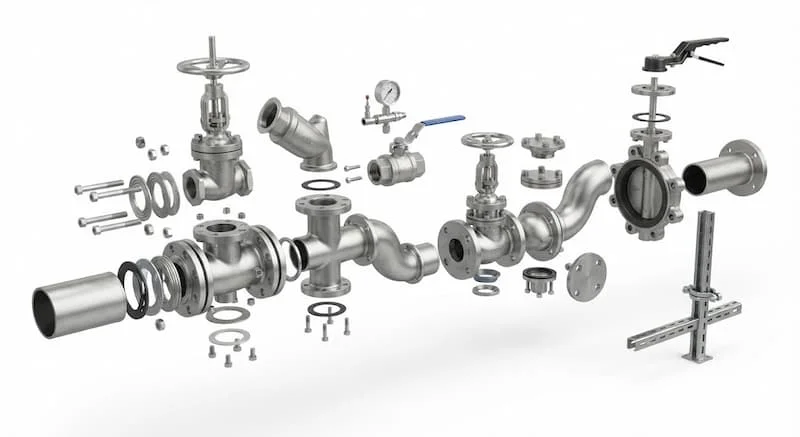

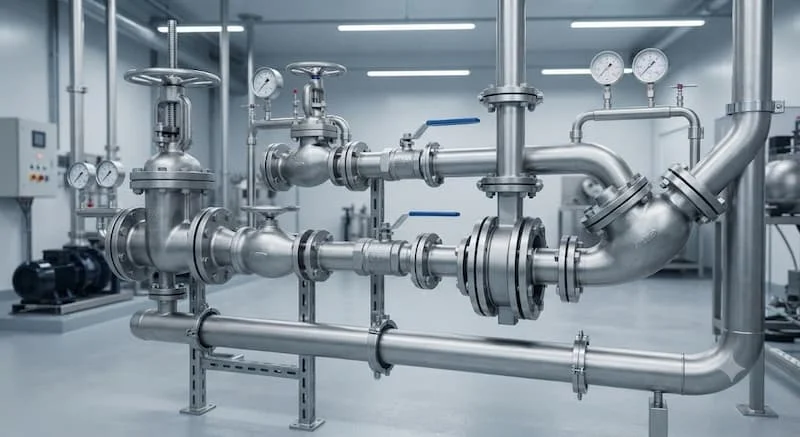

Mối Liên Hệ Giữa Đường Ống Và Van Trong Hệ Thống

Đường ống đóng vai trò là kênh dẫn định hướng, chịu lực nén cơ học và khoang chứa cho lưu chất di chuyển. Trong khi đó, các thiết bị van hoạt động như bộ não điều khiển, quyết định sự cho phép, dừng lại hoặc gia giảm tốc độ của dòng chảy bên trong đường ống.

Sự kết hợp giữa đường ống van tạo nên một chỉnh thể tuần hoàn kín. Sự tương thích về tiêu chuẩn kích thước, cấp áp suất và vật liệu giữa hai bộ phận này là điều kiện tiên quyết giúp toàn bộ hệ thống chịu được tải trọng và xói mòn theo thời gian.

Nguyên Lý Hoạt Động Của Van Trên Đường Ống

Mỗi loại van lắp đặt trên tuyến ống vận hành theo các cơ chế cơ học riêng biệt để quản lý dòng lưu chất:

• Cho phép dòng lưu chất đi qua: Khi ở trạng thái mở hoàn toàn, phần tử làm kín (đĩa van, bi van, cánh bướm) di chuyển ra khỏi đường chuyển động, tạo ra khoảng rỗng cho chất lỏng hoặc khí nén di chuyển.

• Cơ chế đóng ngắt ngưng dòng: Khi cần chặn dòng chảy, trục van truyền chuyển động nén đĩa van áp chặt vào vành làm kín (Seat), ngắt hoàn toàn sự lưu thông.

• Điều tiết lưu lượng: Bằng cách thay đổi diện tích mặt cắt ngang của cổng van (như van cầu hay van bướm), người vận hành có thể điều chỉnh chính xác khối lượng lưu chất đi qua trên một đơn vị thời gian.

• Ngăn dòng chảy ngược: Các loại van tự động vận hành dựa trên sự chênh lệch áp suất, tự đóng lại khi dòng chảy đổi hướng để bảo vệ máy bơm.

• Bảo vệ xả áp an toàn: Khi áp suất tuyến ống vượt quá ngưỡng nguy hiểm, cơ chế lò xo tự động mở van xả bớt lưu chất ra ngoài để hạ áp.

Các Loại Van Sử Dụng Trên Đường Ống

Tùy thuộc vào yêu cầu kỹ thuật, hệ thống tuyến ống công nghiệp sử dụng các nhóm van chuyên dụng:

Van Bi (Ball Valve)

• Cấu tạo: Sử dụng một viên bi kim loại đục lỗ xuyên tâm xoay 90 độ để đóng mở.

• Ưu điểm: Đóng mở cực nhanh, độ kín khít tuyệt đối, tổn thất áp suất gần như bằng không.

• Nhược điểm và Ứng dụng: Không thích hợp để điều tiết lưu lượng vì dễ làm hỏng lớp đệm. Dùng phổ biến trong đường ống cấp nước, khí nén, dầu khí.

Van Cổng (Gate Valve)

• Cấu tạo: Cửa van di chuyển lên xuống vuông góc với hướng dòng chảy tương tự thanh chắn.

• Ưu điểm: Không làm cản trở dòng chảy khi mở hoàn toàn, độ bền cơ học cao.

• Nhược điểm và Ứng dụng: Thời gian đóng mở chậm, không dùng để điều tiết. Chuyên dùng cho tuyến ống cấp nước chính, đường ống xả thải.

Van Cầu (Globe Valve)

• Cấu tạo: Dòng chảy đổi hướng hình chữ Z bên trong thân van, đĩa van di chuyển song song hướng dòng.

• Ưu điểm: Khả năng điều tiết lưu lượng cực kỳ chính xác và bền bỉ.

• Nhược điểm và Ứng dụng: Gây tổn thất áp suất lớn. Chuyên dùng cho đường ống hơi nóng (Steam), hóa chất, lò hơi.

Van Bướm (Butterfly Valve)

• Cấu tạo: Đĩa van hình tròn xoay quanh trục cố định ngay giữa lòng đường ống.

• Ưu điểm: Thiết kế gọn nhẹ, tiết kiệm không gian, chi phí thấp cho kích thước lớn.

• Nhược điểm và Ứng dụng: Đĩa van luôn nằm trong dòng chảy gây cản áp nhẹ. Dùng cho đường ống nước PCCC, HVAC, xử lý nước thải.

Van Một Chiều (Check Valve)

• Cấu tạo: Hoạt động tự động nhờ lực dòng chảy (lá lật, lò xo, dạng bi).

• Ưu điểm: Ngăn chặn hiện tượng chảy ngược và búa nước tự động.

• Ứng dụng: Lắp ngay sau máy bơm nước, đường ống xả.

Van An Toàn Và Van Giảm Áp

• Cấu tạo: Sử dụng lò xo tự do căn chỉnh mức áp suất ngưỡng.

• Ưu điểm: Bảo vệ hệ thống đường ống tự động, ổn định áp suất đầu ra.

• Ứng dụng: Đường ống lò hơi, trạm phân phối khí nén, hệ thống PCCC.

Van Điện Từ (Solenoid Valve)

• Cấu tạo: Sử dụng cuộn dây điện từ để điều khiển ti van đóng mở cực nhanh.

• Ưu điểm: Tự động hóa hoàn toàn, kết nối với tủ điều khiển trung tâm.

• Ứng dụng: Dây chuyền tự động, tưới tiêu thông minh, máy móc công nghiệp.

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh Các Loại Van Đường Ống

Tại Sao Cần Chọn Đúng Loại Van Cho Đường Ống?

Sử dụng sai thiết bị điều khiển trên tuyến ống sẽ dẫn đến những hậu quả kỹ thuật và kinh tế nghiêm trọng:

• Đảm bảo hiệu suất vận hành: Dùng van cầu cho đường ống cần lưu lượng tối đa sẽ làm giảm áp suất toàn hệ thống. Ngược lại, dùng van cổng để tiết lưu sẽ làm xói mòn và rách cửa van chỉ sau thời gian ngắn.

• Tăng tuổi thọ hệ thống: Chọn đúng vật liệu van giúp chống lại sự ăn mòn của hóa chất, ngăn chặn hiện tượng gỉ sét làm tắc nghẽn đường ống.

• Hạn chế rò rỉ và nguy cơ mất an toàn: Khóa van không kín khít có thể làm rò rỉ khí độc, hơi nóng nhiệt độ cao hay hóa chất nguy hiểm ra môi trường làm việc.

• Tiết kiệm chi phí bảo trì: Đầu tư đúng chủng loại ngay từ đầu giúp doanh nghiệp tránh phải dừng dây chuyền sản xuất để tháo dỡ, sửa chữa thiết bị hỏng hóc.

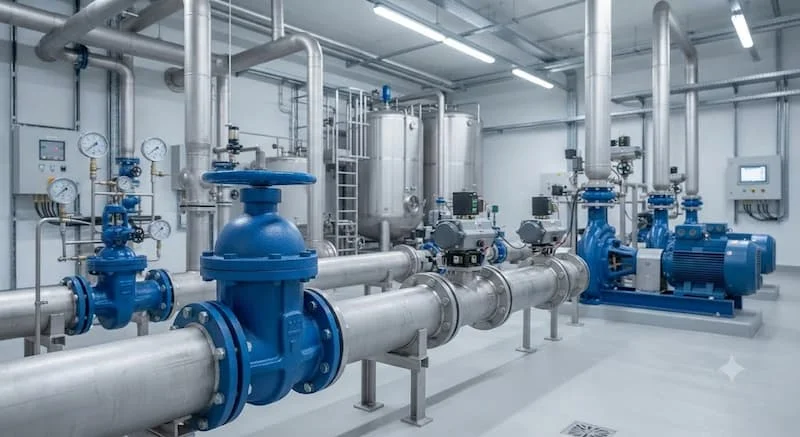

Ứng Dụng Thực Tế Của Hệ Thống Ống Van

Mạng lưới này là huyết mạch trong mọi lĩnh vực sản xuất và hạ tầng dân dụng:

• Hệ thống cấp thoát nước đô thị và nhà máy xử lý nước thải.

• Nhà máy hóa chất, lọc hóa dầu và khai thác khoáng sản.

• Hệ thống hơi nóng, lò hơi công nghiệp và nhà máy nhiệt điện.

• Mạng lưới phòng cháy chữa cháy (PCCC) tòa nhà và khu công nghiệp.

• Hệ thống điều hòa không khí trung tâm Chiller, HVAC.

• Dây chuyền sản xuất thực phẩm, đồ uống, bia rượu, dược phẩm.

Các Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Chọn sai tiêu chuẩn kết nối: Lắp van tiêu chuẩn JIS (Nhật) vào bích tiêu chuẩn ANSI (Mỹ) khiến các lỗ bu lệch nhau, không thể xỏ bu lông.

2. Chọn sai vật liệu theo môi trường lưu chất: Dùng van gang cho môi trường hóa chất ăn mòn làm van bị phân hủy nhanh chóng.

3. Lắp ngược chiều dòng chảy: Rất nhiều dòng van như van một chiều, van cầu hay van giảm áp có quy định chiều dòng chảy. Lắp ngược sẽ làm van không hoạt động hoặc bị phá hủy.

4. Siết bu lông lệch lực: Siết bu lông mặt bích không đều làm biến dạng gioăng làm kín, gây rò rỉ ngay khi vừa cấp áp.

5. Không tiến hành bảo trì định kỳ: Bỏ qua khâu tra mỡ bôi trơn trục van hay không vệ sinh cặn bẩn bám trên ghế van.

Hướng Dẫn Lựa Chọn Van Cho Hệ Thống Đường Ống

Các Bước Xác Định Thiết Bị Chuẩn

1. Xác định lưu chất làm việc: Xác định rõ là nước sạch, nước thải, hơi nóng, khí nén hay hóa chất.

2. Xác định áp suất và nhiệt độ: Đối chiếu thông số PN/Class và nhiệt độ hoạt động của tuyến ống.

3. Lựa chọn chức năng van: Xác định nhu cầu là đóng ngắt nhanh (van bi), điều tiết (van cầu), hay ngắt chảy ngược (van 1 chiều).

4. Lựa chọn tiêu chuẩn và kích thước: Chọn kích thước DN tương thích với ống và kiểu kết nối (ren hay mặt bích).

5. Ưu tiên thương hiệu uy tín: Lựa chọn sản phẩm chính hãng có chứng nhận CO CQ rõ ràng.

Hướng Dẫn Lắp Đặt Và Bảo Trì

• Kiểm tra và làm sạch lòng ống trước khi lắp đặt để loại bỏ xỉ hàn, rác thải.

• Đối chiếu hướng mũi tên chỉ dòng chảy trên thân van với chiều di chuyển thực tế của lưu chất.

• Sử dụng cờ lê lực siết các bu lông kết nối theo chu trình đối chéo (hình ngôi sao) để phân bổ đều lực nén.

• Định kỳ từ 3 đến 6 tháng tiến hành tra mỡ bôi trơn trục van, kiểm tra độ kín của bộ tết tết làm kín (Packing).

• Thay thế kịp thời các gioăng đệm bị lão hóa để ngăn ngừa tình trạng rò rỉ.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng chủng loại van theo chức năng (van bi, van cổng, van cầu,...).

• Đúng kích thước đường kính danh nghĩa DN.

• Đúng cấp áp suất PN hoặc Class chịu tải.

• Đúng vật liệu thân van và đệm làm kín.

• Đúng tiêu chuẩn mặt bích hoặc kiểu ren kết nối.

• Có đầy đủ giấy chứng nhận xuất xứ CO và chứng nhận chất lượng CQ.

• Được cung cấp tài liệu kỹ thuật và chính sách bảo hành chính hãng.

Các Câu Hỏi Thường Gặp (FAQ)

Ống van là gì?

Ống van là thuật ngữ chỉ cụm hệ thống bao gồm đường ống dẫn và các loại van công nghiệp đi kèm nhằm vận chuyển và kiểm soát dòng lưu chất.

Có những loại van nào dùng cho đường ống?

Các loại van phổ biến gồm: van bi, van cổng, van cầu, van bướm, van một chiều, van an toàn, van giảm áp và van điện từ.

Nên chọn van ren hay van mặt bích?

Nên chọn van ren cho kích thước nhỏ (DN15 đến DN50) với áp suất thấp để tiết kiệm chi phí. Chọn van mặt bích cho kích thước lớn từ DN50 trở lên để đảm bảo độ chắc chắn và dễ tháo lắp.

Van nào phù hợp cho hệ thống nước sạch?

Đối với nước sạch, các dòng van bướm thân gang đĩa inox, van cổng màng cao su EPDM hoặc van bi đồng/inox là lựa chọn tối ưu nhất.

Bao lâu nên bảo trì van đường ống?

Nên kiểm tra vận hành và bảo trì van định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào tần suất hoạt động và môi trường làm việc.

Kết Luận Và Đăng Ký Tư Vấn Kỹ Thuật

Trang bị đồng bộ hệ thống ống van đúng tiêu chuẩn kỹ thuật là yếu tố cốt lõi giúp bảo vệ hạ tầng đường ống, đảm bảo an toàn vận hành và tối ưu hóa hiệu quả kinh tế cho doanh nghiệp.
