Van Đối Trọng: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp dung tích lớn, hiện tượng búa nước (sóng áp suất ngắt đột ngột) là nguyên nhân hàng đầu gây vỡ ống, hỏng máy bơm và làm ngưng trệ toàn bộ quy trình vận hành. Sự sụt giảm áp suất đôt ngột khi ngắt bơm tạo ra một làn sóng phản hồi nguy hiểm, gây thiệt hại nghiêm trọng nếu không có cơ cấu dập tắt năng lượng kịp thời. Để khắc phục triệt để rủi ro này, thiết bị van một chiều đối trọng ra đời như một giải pháp cơ khí tối ưu, giúp điều tiết hành trình đóng mở và dập tắt sóng áp suất nguy hiểm một cách chủ động và an toàn.

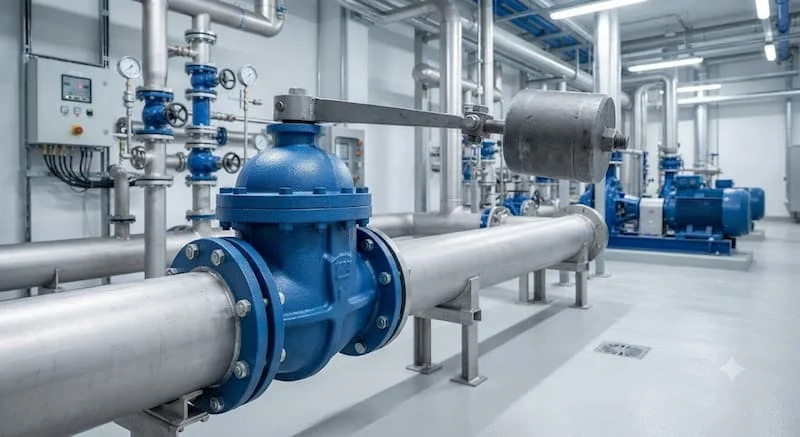

Van Đối Trọng Là Gì?

Van đối trọng là loại van được trang bị thêm cơ cấu đối trọng (quả đối trọng hoặc tay đòn đối trọng) nhằm hỗ trợ quá trình đóng mở van, giúp kiểm soát tốc độ đóng, giảm hiện tượng nước va và ngăn dòng chảy ngược trong hệ thống đường ống.

Cấu Tạo Cơ Bản Và Chức Năng

Về cơ bản, một cụm van một chiều đối trọng gồm có phần thân van công nghiệp (thường là van bướm hoặc van một chiều lá lật) tích hợp thêm một trục kéo dài ra bên ngoài thân van. Trục này liên kết trực tiếp với tay đòn và quả tạ đối trọng có thể điều chỉnh vị trí.

Chức năng cốt lõi của cơ cấu này là tạo ra một momen quay cân bằng với áp lực dòng chảy. Nhờ lực hấp dẫn tác động lên quả tạ, van có khả năng tự động hỗ trợ quá trình đóng hoặc mở một cách từ từ, tránh hành trình sập mạnh gây chấn động cơ học lên toàn bộ tuyến ống.

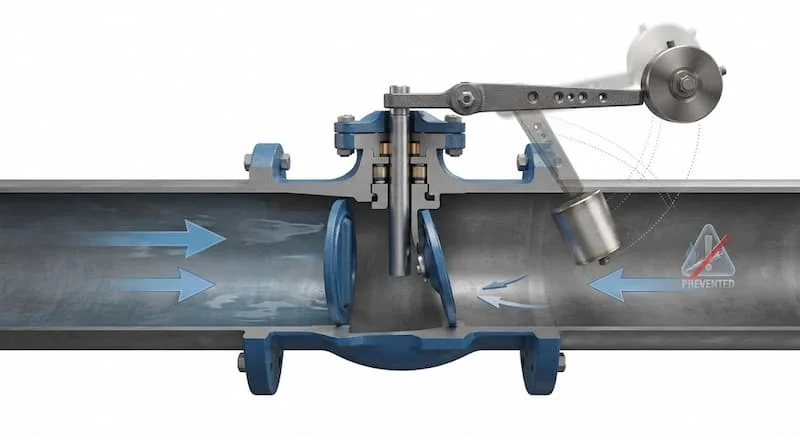

Nguyên Lý Hoạt Động Của van một chiều đối trọng

Cơ chế vận hành của van dựa trên sự cân bằng lực giữa áp lực động của dòng lưu chất và momen xoắn do quả tạ đối trọng tạo ra:

• Khi dòng chảy thuận: Áp lực chất lỏng hoặc khí đẩy đĩa van mở ra. Dòng chảy thắng lực cản của quả tạ, nâng tay đòn lên và giữ van ở trạng thái mở ổn định.

• Khi áp suất giảm: Khi lưu lượng giảm dần, áp lực đẩy lên đĩa van suy yếu. Lực hấp dẫn tác dụng lên quả tạ đối trọng bắt đầu kéo tay đòn xuống, đưa đĩa van khép dần về vị trí làm kín.

• Khi máy bơm dừng hoạt động: Sự cố ngắt điện hoặc tắt bơm làm dòng chảy khấn cấp dừng lại. Quả tạ rơi xuống theo trọng lực kéo đĩa van đóng lại.

• Vai trò đóng van từ từ: Khác với van thường bị sập mạnh do dòng ngược, cơ cấu đối trọng (thường kết hợp xi lanh thủy lực giảm chấn) giúp van khép lại theo hai giai đoạn: đóng nhanh 70-80% đầu tiên để ngăn dòng chảy ngược, sau đó đóng chậm 20-30% còn lại.

• Hạn chế hiện tượng búa nước: Việc kiểm soát vận tốc góc khi đóng giúp năng lượng sóng áp suất triệt tiêu từ từ, ngăn chặn hiện tượng búa nước phá hủy tuyến ống.

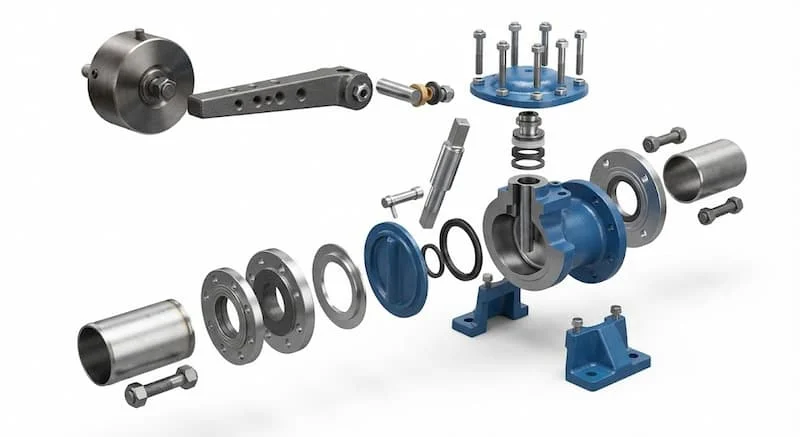

Cấu Tạo Chi Tiết Của van một chiều đối trọng

Để hiểu sâu về độ bền và tính linh hoạt của thiết bị, chúng ta cần phân tích từng bộ phận cấu thành nên cụm van:

• Thân van: Là phần vỏ chịu lực chính, sản xuất từ kim loại đúc nguyên khối, thiết kế hai đầu mặt bích để chịu áp lực cao.

• Đĩa van: Phần tử trực tiếp ngăn hoặc cho lưu chất đi qua, được gá trên trục lệch tâm để giảm ma sát khi quay.

• Trục van: Làm bằng thép không gỉ cường độ cao, truyền chuyển động quay từ đĩa van ra cơ cấu tay đòn bên ngoài.

• Tay đòn và quả đối trọng: Đòn bẩy bằng thép gắn quả tạ kim loại. Vị trí quả tạ có thể trượt dọc tay đòn để thay đổi momen lực đóng.

• Bản lề và gioăng làm kín: Đảm bảo đĩa van định hình chuẩn xác và làm kín tuyệt đối, ngăn rò rỉ lưu chất ở áp suất cao.

• Bộ giảm chấn thủy lực: Thiết bị tùy chọn gắn liền với tay đòn, giúp hãm tốc độ ở giai đoạn cuối hành trình đóng.

Các Loại van một chiều đối trọng Phổ Biến

Phân Loại Theo Kiểu Van

• Van một chiều đối trọng: Thiết kế dạng lá lật hoặc đĩa nghiêng, dùng quả tạ hỗ trợ đóng nhanh khi mất áp lực dòng chảy.

• Van bướm đối trọng: Sử dụng đĩa bướm xoay 90 độ tích hợp tay đòn đối trọng và bộ xilanh thủy lực, chuyên dùng xả sự cố hoặc ngắt đường ống lớn.

• Van cổng đối trọng: Ít phổ biến hơn, dùng trong các hệ thống xả tích áp đặc thù.

Phân Loại Theo Vật Liệu Chế Tạo

• Gang đúc và gang dẻo: Giá thành hợp lý, chịu lực tốt, dùng phổ biến cho hệ thống nước sạch và nước thải.

• Thép đúc: Chịu nhiệt độ và áp suất rất cao, chuyên dùng cho hạ tầng nhiệt điện và dầu khí.

• Inox (SUS304, SUS316): Khả năng chống ăn mòn hóa chất vượt trội, đáp ứng tiêu chuẩn vi sinh.

Phân Loại Theo Kiểu Kết Nối

• Kết nối mặt bích: Chuẩn kết nối phổ biến nhất cho kích thước lớn, chịu lực va đập cơ học tốt.

• Kết nối hàn hoặc ren: Dùng cho các tuyến ống áp lực cực cao hoặc kích thước rất nhỏ.

Thông Số Kỹ Thuật Quan Trọng

So Sánh van một chiều đối trọng Và Van Một Chiều Thông Thường

Tại Sao Nên Sử Dụng van một chiều đối trọng?

Việc trang bị loại van này mang lại những lợi ích kỹ thuật trực tiếp cho công trình:

• Triệt tiêu hiện tượng búa nước: Bảo vệ đường ống không bị xé rách hay nứt vỡ do va đập thủy lực.

• Bảo vệ an toàn cho máy bơm: Ngăn dòng nước chảy ngược với vận tốc cao làm quay ngược cánh bơm gây cháy động cơ.

• Giảm thiểu độ rung lắc: Giữ cho các khớp nối, giá đỡ trên tuyến ống không bị lỏng lẻo qua thời gian.

• Tăng tuổi thọ thiết bị: Giảm thiểu hao mòn cơ học cho cả van lẫn các linh kiện phụ trợ xung quanh.

• Tiết kiệm chi phí bảo trì: Tránh các sự cố dừng tuyến ống đột ngột, tiết kiệm hàng trăm triệu đồng chi phí sửa chữa.

Ứng Dụng Thực Tế Của van một chiều đối trọng

Nhờ khả năng vận hành tin cậy, thiết bị được ứng dụng rộng rãi trong các công trình quy mô lớn:

• Trạm bơm cấp nước thô và nước sạch đô thị.

• Nhà máy xử lý nước thải công nghiệp và dân dụng.

• Công trình thủy điện, hồ chứa và trạm bơm chống ngập.

• Hệ thống tưới tiêu nông nghiệp diện tích lớn.

• Nhà máy hóa chất, lọc hóa dầu và khai thác khoáng sản.

• Hệ thống tuần hoàn nước làm mát HVAC và nhà máy nhiệt điện.

Sai Lầm Thường Gặp Khi Sử Dụng

1. Chọn sai trọng lượng đối trọng: Quá nặng khiến van khó mở làm tổn thất áp suất, quá nhẹ khiến van đóng không kín hoặc không chống được búa nước.

2. Chọn sai kích thước DN: Lắp van quá rộng hoặc quá hẹp so với lưu lượng thực tế gây ra hiện tượng đĩa van bị rung (fluttering).

3. Lắp sai hướng dòng chảy: Lắp ngược chiều mũi tên khiến van không thể mở hoặc chặn hoàn toàn dòng chảy.

4. Bỏ qua khâu cân chỉnh đối trọng: Không điều chỉnh vị trí quả tạ sau khi chạy thử hệ thống.

5. Không bảo dưỡng xilanh giảm chấn: Bỏ qua việc kiểm tra dầu thủy lực khiến van bị mất khả năng đóng chậm.

Hướng Dẫn Lựa Chọn van một chiều đối trọng Chi Tiết

Các Bước Lựa Chọn Chuẩn Kỹ Thuật

1. Xác định lưu lượng và vận tốc dòng chảy: Đảm bảo vận tốc dòng chảy đủ để nâng đĩa van mở hoàn toàn.

2. Kiểm tra áp suất làm việc và áp suất ngược: Lựa chọn cấp PN10, PN16 hay PN25 phù hợp với cột áp máy bơm.

3. Chọn kích thước đường ống DN: Đường kính van nên bằng hoặc giảm tối đa 1 cấp so với đường ống.

4. Lựa chọn vật liệu theo môi trường: Dùng inox cho hóa chất/nước biển, gang dẻo cho nước sạch/nước thải.

5. Chọn chuẩn kết nối mặt bích: Đối chiếu tiêu chuẩn BS, DIN hay ANSI của bích ống có sẵn.

Hướng Dẫn Lắp Đặt Và Bảo Trì

• Kiểm tra chiều mũi tên đúc trên thân van, đảm bảo trùng với chiều dòng chảy của máy bơm.

• Lắp đặt van theo phương nằm ngang để cơ cấu tay đòn và quả đối trọng hoạt động theo đúng chiều trọng lực.

• Cân chỉnh vị trí quả tạ trên tay đòn sao cho van mở hết hành trình khi bơm chạy và đóng kín khi bơm dừng.

• Kiểm tra hành trình đóng mở bằng tay trước khi cho lưu chất chạy qua.

• Định kỳ 6 tháng kiểm tra độ kín của gioăng, tra mỡ các khớp xoay bản lề và kiểm tra mức dầu trong bộ giảm chấn.

Checklist Kiểm Tra Trước Khi Mua Van

• Đúng kích thước định danh DN của hệ thống.

• Đúng cấp áp suất làm việc PN hoặc Class.

• Vật liệu thân van và gioăng làm kín phù hợp với lưu chất.

• Tiêu chuẩn mặt bích khớp với bích đường ống có sẵn.

• Đầy đủ cơ cấu tay đòn, quả đối trọng và bộ giảm chấn (nếu yêu cầu).

• Có chứng nhận nguồn gốc CO và chứng nhận chất lượng CQ.

• Sản phẩm đến từ thương hiệu uy tín, chế độ bảo hành rõ ràng.

Các Câu Hỏi Thường Gặp (FAQ)

Van một chiều đối trọng là gì?

Van một chiều đối trọng là thiết bị van công nghiệp sử dụng quả tạ đối trọng kết hợp tay đòn để kiểm soát lực đóng mở, giúp chống lại hiện tượng búa nước và ngăn dòng chảy ngược.

Van đối trọng hoạt động như thế nào?

Van hoạt động dựa trên sự cân bằng giữa áp lực dòng chảy đẩy mở đĩa van và lực hấp dẫn tác dụng lên quả tạ kéo đĩa van đóng lại khi áp suất giảm.

Van một chiều đối trọng có chống nước va không?

Có. Đây là một trong những chức năng quan trọng nhất của van, nhờ khả năng kiểm soát đĩa van đóng chậm dần ở cuối hành trình để triệt tiêu sóng áp lực.

Khi nào nên sử dụng van một chiều đối trọng?

Nên sử dụng van tại các đầu xả của trạm bơm lớn, tuyến ống có chiều dài lớn, cột áp cao hoặc các hệ thống thường xuyên gặp rủi ro búa nước.

Van đối trọng khác gì van một chiều thông thường?

Van đối trọng có thêm cơ cấu tay đòn đối trọng bên ngoài giúp điều chỉnh tốc độ đóng mở, giảm va đập thủy lực tốt hơn nhiều so với van một chiều thông thường.

Kết Luận Và Đăng Ký Tư Vấn Kỹ Thuật

Sử dụng van đối trọng là khoản đầu tư thông minh giúp bảo vệ toàn diện hệ thống máy bơm và đường ống công nghiệp khỏi nguy cơ búa nước nguy hiểm. Việc thấu hiểu cấu tạo, nguyên lý và tuân thủ quy trình lựa chọn sẽ giúp hệ thống của bạn vận hành an toàn, bền bỉ và tối ưu chi phí.

Liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật miễn phí, nhận bản vẽ CAD, catalogue chi tiết và báo giá van đối trọng cạnh tranh nhất cho dự án của bạn đối với van đối trọng.
