Oil Check Valve: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống thủy lực, tuần hoàn bôi trơn và truyền dẫn nhiên liệu công nghiệp, việc duy trì áp suất định hướng là yếu tố sống còn quyết định tới sự an toàn của toàn bộ dây chuyền. Sự cố dội ngược áp suất dầu khi ngắt bơm đột ngột không chỉ làm hư hỏng cánh bơm, tụt áp hệ thống mà còn gây rò rỉ hóa chất gây nguy hiểm. Để giải quyết triệt để rủi ro này, thiết bị oil non return valve được ứng dụng như một giải pháp cơ khí tối ưu nhằm kiểm soát dòng chảy một chiều và bảo vệ các thiết bị đắt tiền trong đường ống.

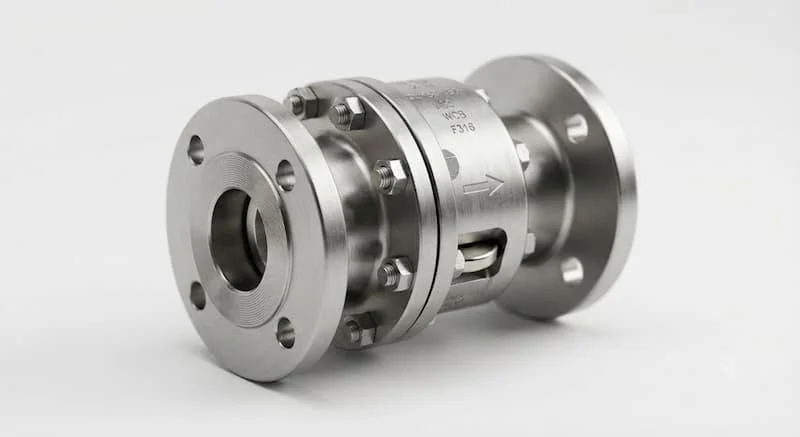

Oil Check Valve Là Gì?

Oil Check Valve là van một chiều chuyên dùng cho hệ thống dầu, cho phép dầu chỉ chảy theo một hướng và tự động ngăn dòng chảy ngược khi áp suất thay đổi, giúp bảo vệ bơm, đường ống và các thiết bị trong hệ thống thủy lực hoặc bôi trơn.

Đặc Điểm Và Sự Khác Biệt So Với Van Một Chiều Thông Thường

Dầu công nghiệp (dầu thủy lực, dầu DO/FO, dầu bôi trơn, dầu truyền nhiệt) có độ viscos (độ粘/độ nhớt) cao hơn nhiều so với nước và tính chất hóa học dễ làm ăn mòn các hợp chất cao su thông thường. Vì vậy, một cụm oil non return valve tiêu chuẩn được thiết kế với khe hở lưu thông tối ưu, lực cản dòng chảy thấp và đệm làm kín làm từ vật liệu kháng dầu chuyên dụng.

Khác với van dùng cho nước hoặc khí, van một chiều dùng cho dầu phải chịu được dải nhiệt độ vận hành cao hơn, độ chênh áp lớn hơn và yêu cầu độ kín tuyệt đối để tránh hiện tượng rò rỉ gây thất thoát tài nguyên cũng như nguy cơ cháy nổ.

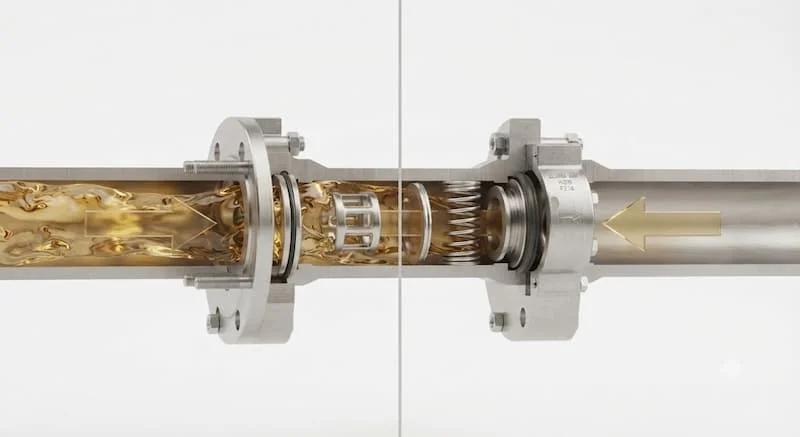

Nguyên Lý Hoạt Động Của oil non return valve

Thiết bị vận hành hoàn toàn tự động dựa trên sự chênh lệch áp suất của dòng dầu giữa cửa vào và cửa ra:

• Cơ chế mở khi có áp lực thuận: Khi bơm hoạt động, áp lực dòng dầu đi vào cửa van thắng lực cản của lò xo (hoặc trọng lượng đĩa van). Đĩa van bị đẩy khỏi vành làm kín, cho phép dầu lưu thông qua van một cách trôi chảy.

• Cơ chế tự động đóng khi đảo chiều: Khi dừng bơm hoặc áp suất phía sau van tăng cao hơn phía trước, dòng dầu có xu hướng chảy ngược lại. Áp lực ngược này kết hợp với lực ép của lò xo lập tức đẩy đĩa van quay về vị trí ban đầu, bịt kín cửa van.

• Vai trò của lò xo và đĩa van: Lò xo đóng vai trò phản hồi nhanh, giúp van khép lại ngay tức thì trước khi dòng dầu kịp đảo chiều vận tốc, triệt tiêu nguy cơ sóc áp.

• Duy trì áp suất ổn định: Nhờ khả năng giữ một lượng dầu cố định trong đường ống phía sau, van giúp hệ thống không bị mất áp (tụt dầu) khi khởi động lại, bảo vệ bơm không bị chạy khô.

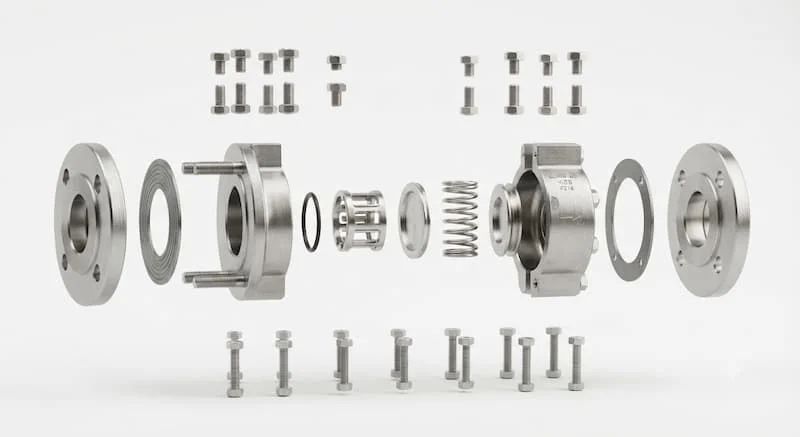

Cấu Tạo Chi Tiết Của oil non return valve

Một sản phẩm oil non return valve hoàn chỉnh bao gồm các bộ phận cơ khí chính xác sau:

• Thân van: Phần vỏ chịu lực chính, được chế tạo từ inox, thép đúc hoặc đồng thau chịu áp lực cao.

• Đĩa van (hoặc bi van): Bộ phận trực tiếp chặn dòng chảy, được gia công bề mặt cực mịn để đảm bảo độ khít tuyệt đối với vành làm kín.

• Lò xo phản hồi: Làm từ thép không gỉ (Inox 304/316) có khả năng chịu đàn hồi liên tục trong môi trường dầu nhiệt độ cao.

• Trục dẫn hướng: Giúp đĩa van di chuyển tịnh tiến đúng tâm, không bị xô lệch khi dòng dầu chảy qua với vận tốc lớn.

• Gioăng làm kín: Sử dụng vật liệu Viton (FKM) hoặc NBR kháng dầu và chịu nhiệt, ngăn ngừa tình trạng rò rỉ lưu chất.

• Đầu kết nối: Thiết kế dạng kết nối ren (NPT/BSPT), mặt bích hoặc dạng kẹp kẹp đĩa Wafer để tích hợp vào đường ống.

Phân Loại oil non return valve Phổ Biến

Swing Check Valve (Van Một Chiều Lá Lật)

• Đặc điểm: Đĩa van gắn trên bản lề xoay, mở ra khi có dòng chảy và sập lại khi dòng dừng.

• Ưu/Nhược điểm: Tốn ít áp lực để mở, phù hợp cho đường ống kích thước lớn; tuy nhiên thời gian đóng chậm hơn dạng lò xo.

Lift Check Valve (Van Một Chiều Dạng Nâng)

• Đặc điểm: Đĩa van nâng lên theo phương thẳng đứng nhờ áp lực dòng chảy từ dưới lên.

• Ưu/Nhược điểm: Độ kín cực cao, chịu áp tốt; bắt buộc phải lắp đặt trên tuyến ống nằm ngang.

Spring Check Valve (Van Một Chiều Lò Xo)

• Đặc điểm: Sử dụng lực ép lò xo giữ đĩa van luôn ở trạng thái đóng.

• Ưu/Nhược điểm: Thời gian phản hồi cực nhanh, chống búa nước tuyệt vời, lắp đặt linh hoạt ở mọi hướng; lực cản dòng chảy cao hơn đôi chút.

Ball Check Valve (Van Một Chiều Dạng Bi)

• Đặc điểm: Dùng một viên bi kim loại hoặc bi phủ cao su để chặn cửa van.

• Ưu/Nhược điểm: Thiết kế đơn giản, ít bị kẹt cặn bẩn trong dầu đặc; khả năng làm kín phụ thuộc vào độ tròn hoàn hảo của bi.

Wafer Check Valve (Van Một Chiều Dạng Kẹp)

• Đặc điểm: Thân van mỏng, kẹp trực tiếp giữa hai mặt bích đường ống.

• Ưu/Nhược điểm: Nhỏ gọn, tiết kiệm không gian lắp đặt, lý tưởng cho các hệ thống đường ống chật hẹp.

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh oil non return valve Và Van Một Chiều Dùng Cho Nước

Tại Sao Cần Sử Dụng oil non return valve Chuyên Dụng?

Sử dụng van một chiều chuyên dụng cho hệ thống dầu mang lại những giá trị vận hành then chốt:

• Chống dòng chảy ngược hiệu quả: Giữ cho dầu không bị dội ngược về bồn chứa khi dừng hệ thống.

• Bảo vệ an toàn cho máy bơm: Tránh hiện tượng quay ngược cánh bơm do áp suất dư, ngăn ngừa cháy động cơ.

• Giảm hiện tượng sốc áp (búa nước/búa dầu): Triệt tiêu các sóng áp lực nguy hiểm phát sinh khi ngắt van đột ngột.

• Duy trì mồi dầu liên tục: Đảm bảo đường ống luôn điền đầy dầu, giúp máy bơm vận hành êm ái ngay khi khởi động.

• Tiết kiệm chi phí bảo trì: Tránh hiện tượng rò rỉ dầu ra môi trường, giảm nguy cơ cháy nổ và kéo dài tuổi thọ toàn hệ thống.

Ứng Dụng Thực Tế Của oil non return valve

Với tính năng vượt trội, van được tích hợp rộng rãi trong các ngành công nghiệp trọng điểm:

• Hệ thống tuần hoàn dầu thủy lực trong máy ép, máy chấn, xưởng cơ khí.

• Hệ thống bôi trơn tự động cho ổ trục, động cơ cỡ lớn trong nhà máy xi măng, thép.

• Trạm bơm xăng dầu, hệ thống xuất nhập nhiên liệu DO/FO.

• Nhà máy lọc hóa dầu, công nghiệp chế biến hóa chất.

• Ngành hàng hải: Mạng lưới ống nhiên liệu và dầu máy trên tàu biển.

• Ngành năng lượng: Hệ thống dầu làm mát và bôi trơn cho turbine tua-bin khí, thủy điện.

Sai Lầm Thường Gặp Khi Lựa Chọn

1. Chọn van dùng gioăng EPDM cho hệ thống dầu: Gioăng EPDM sẽ bị trương nở, biến dạng và rách chỉ sau một thời gian ngắn tiếp xúc với dầu, gây kẹt van.

2. Lắp ngược chiều mũi tên hướng dòng chảy: Khiến van chặn hoàn toàn đường đi của dầu, gây tăng áp đột ngột làm vỡ ống hoặc cháy bơm.

3. Không tính toán độ nhớt của dầu: Chọn van lò xo quá cứng cho loại dầu có độ nhớt cao khiến lực cản lớn, làm giảm hiệu suất bơm.

4. Bỏ qua thông số áp suất mở (Cracking Pressure): Lựa chọn van có áp suất mở cao hơn áp suất mồi của bơm khiến hệ thống không thể lưu thông.

5. Thiếu kế hoạch bảo dưỡng định kỳ: Không kiểm tra cặn bẩn đóng bám trên đĩa van làm giảm độ kín khít.

Cách Lựa Chọn oil non return valve Phù Hợp

Các Bước Lựa Chọn Theo Tiêu Chuẩn Kỹ Thuật

1. Xác định chính xác loại dầu: Dầu thủy lực 32/46/68, dầu truyền nhiệt, dầu FO/DO hay dầu thực vật để chọn đệm Viton hoặc PTFE.

2. Kiểm tra nhiệt độ và áp suất vận hành tối đa: Đảm bảo áp suất PN của van cao hơn ít nhất 20% so với áp suất đỉnh của hệ thống.

3. Chọn kích thước DN và chuẩn kết nối: Kích thước van phải đồng bộ với đường ống để tránh hiện tượng thắt hẹp dòng chảy.

4. Chọn kiểu thiết kế van: Chọn van lò xo cho vị trí cần đóng nhanh, chọn van lá lật cho lưu lượng lớn áp thấp.

5. Đòi hỏi chứng nhận chất lượng: Yêu cầu nhà cung cấp đưa đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc sản phẩm.

Hướng Dẫn Lắp Đặt Và Bảo Trì

• Kiểm tra kỹ mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van trước khi lắp.

• Vệ sinh sạch sẽ bavia, mạt sắt và cặn bẩn bên trong đường ống trước khi gắn van.

• Vặn kết nối ren hoặc siết đều bu lông mặt bích theo hình đối xứng để tránh làm vênh thân van.

• Đảm bảo vị trí lắp đặt tuân thủ đúng yêu cầu của từng loại van (van nâng lắp ngang, van lò xo lắp mọi hướng).

• Định kỳ 6 - 12 tháng tháo van kiểm tra độ đàn hồi của lò xo và tình trạng bề mặt gioăng Viton.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng kích thước định danh DN của hệ thống ống.

• Cấp áp suất PN/Class đáp ứng áp lực làm việc tối đa.

• Vật liệu gioăng làm kín là Viton (FKM) hoặc PTFE chuyên dụng cho dầu.

• Kiểu kết nối ren hoặc mặt bích khớp với phụ kiện sẵn có.

• Thân van đúc dày dặn, không bị rỗ khí hay nứt vỡ.

• Cung cấp đầy đủ chứng nhận nguồn gốc xuất xứ CO và chứng nhận chất lượng CQ.

• Sản phẩm có chính sách bảo hành rõ ràng từ nhà phân phối uy tín.

Các Câu Hỏi Thường Gặp (FAQ)

Oil Check Valve là gì?

Đây là dòng van một chiều được thiết kế đặc biệt từ vật liệu thân đến gioăng làm kín để chuyên dùng cho các hệ thống đường ống dẫn dầu.

Oil Check Valve có dùng cho dầu thủy lực không?

Có. Đây là ứng dụng phổ biến nhất của van nhằm duy trì áp suất và bảo vệ máy bơm thủy lực khỏi sự cố dội ngược áp.

Oil Check Valve khác gì van một chiều nước?

Van một chiều dùng cho dầu sử dụng gioăng kháng dầu (như Viton, PTFE) và chịu được nhiệt độ, áp suất cao hơn nhiều so với gioăng EPDM của van nước.

Nên chọn oil non return valve inox hay thép?

Van inox thích hợp cho môi trường có độ ăn mòn cao, yêu cầu độ sạch tuyệt đối. Van thép đúc phù hợp cho các hệ thống dầu chịu áp lực và nhiệt độ cực cao để tối ưu chi phí.

Bao lâu nên bảo trì Oil Check Valve?

Nên kiểm tra và bảo trì van định kỳ 6 đến 12 tháng một lần, hoặc ngay khi phát hiện hiện tượng rò rỉ, sụt áp bất thường trong hệ thống.

Kết Luận Và Đăng Ký Tư Vấn Báo Giá

Sử dụng oil check valve đúng chủng loại kỹ thuật là giải pháp then chốt giúp tối ưu hóa hiệu suất vận hành và bảo vệ an toàn cho toàn bộ hệ thống dầu công nghiệp. Việc đầu tư thiết bị chất lượng ngay từ đầu sẽ giúp doanh nghiệp phòng tránh rủi ro sự cố, giảm thiểu chi phí sửa chữa và thời gian dừng máy không đáng có.

Liên hệ ngay với chúng tôi hôm nay để được đội ngũ kỹ sư tư vấn giải pháp kỹ thuật chuyên sâu, nhận catalogue chi tiết và báo giá các dòng van một chiều chịu dầu chính hãng với chiết khấu tốt nhất đối với oil check valve.
