Van Góc D50 Tomoken: Cấu Tạo, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Công Trình

Trong thi công hệ thống PCCC, cấp thoát nước và đường ống công nghiệp, tính an toàn và độ tin cậy của linh kiện ngắt dòng luôn là ưu tiên hàng đầu. Một sự cố rò rỉ hay kẹt van khi xảy ra hỏa hoạn có thể dẫn đến những thiệt hại vô cùng nghiêm trọng về người và tài sản. Trong số các dòng van chuyên dụng hiện nay, van góc Tomoken là giải pháp thiết bị chuẩn mực được các kỹ sư tin tưởng lựa chọn nhờ thiết kế bẻ góc tối ưu không gian cùng khả năng chịu áp vượt trội.

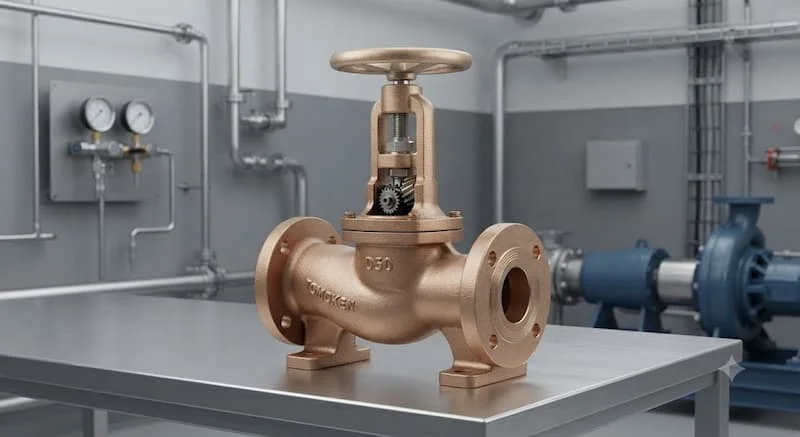

Van Góc D50 Tomoken Là Gì?

Van góc D50 Tomoken là loại van công nghiệp được thiết kế với góc chuyển hướng 90°, kích thước danh nghĩa D50 (đường kính khoảng 50 mm), sử dụng để đóng mở hoặc điều hướng dòng lưu chất trong hệ thống cấp nước, xử lý nước và các đường ống công nghiệp.

Ý Nghĩa Kích Thước D50 Và Cấu Tạo Cơ Bản

Kích thước D50 (tương đương đường kính danh nghĩa DN50 hoặc 2 inch) đại diện cho đường kính trong tiêu chuẩn của đường ống kết nối. Đây là kích cỡ vàng phổ biến bậc nhất trong các nhánh đường ống chữa cháy vách tường và mạng lưới cấp nước nội bộ tống ra họng xả.

Khác với các dòng van thẳng, dòng van góc Tomoken tích hợp khả năng bẻ góc vuông trực tiếp ngay tại thân van. Điều này mang lại chức năng kép: vừa làm thiết bị đóng ngắt dòng chảy, vừa đóng vai trò như một cút nối vuông 90 độ, giúp tối ưu hóa diện tích lắp đặt trong các tủ PCCC hẹp hoặc hộp kỹ thuật.

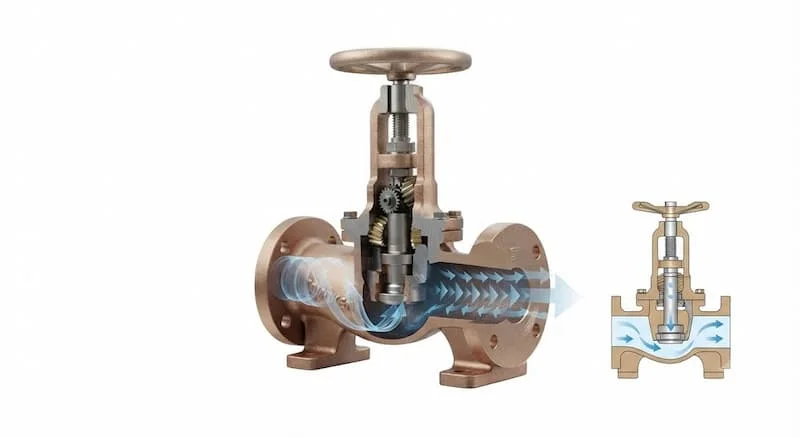

Nguyên Lý Hoạt Động Của van góc Tomoken

Thiết bị vận hành dựa trên cơ chế tịnh tiến của trục van cơ học kết hợp với đĩa van bọc cao su chịu lực:

1. Cơ chế mở van: Khi người vận hành xoay tay quay theo chiều ngược kim đồng hồ, ren trục van sẽ kéo đĩa van nâng lên khỏi vị trí vành làm kín (Seat).

2. Dòng chảy qua thân van: Lưu chất đi vào theo phương dọc trục từ cửa vào bên dưới, tiến lên buồng van và đổi hướng 90 độ ngay tại giao điểm trước khi thoát ra cửa xả ngang.

3. Cơ chế đóng kín: Khi quay tay quay theo chiều kim đồng hồ, lực siết tác động từ trục đẩy đĩa van nén chặt xuống și mặt vành làm kín. Đệm cao su bị ép phẳng tạo ra độ kín tuyệt đối, ngăn dòng nước rò rỉ.

4. Khả năng giảm tổn thất áp suất: Thiết kế lòng van được bo tròn chuyển tiếp mượt mà, giúp dòng chảy đổi hướng 90 độ mà không tạo ra hiện tượng xoáy lốc lớn hay tụt áp đột ngột như các mối nối ghép góc thông thường.

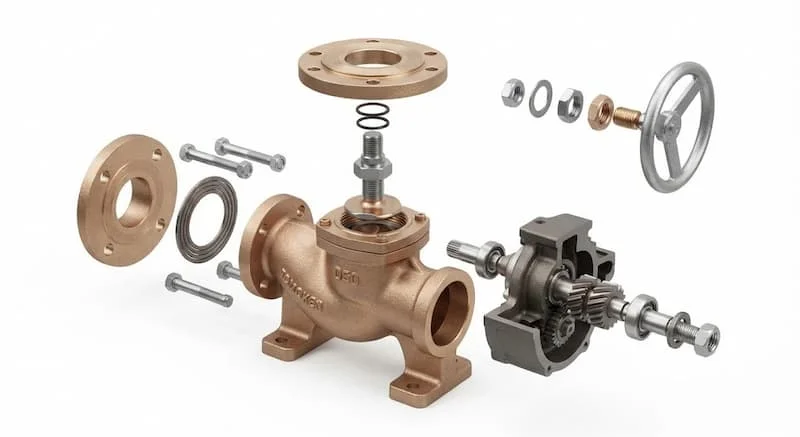

Cấu Tạo Chi Tiết van góc Tomoken

Được sản xuất trên dây chuyền công nghệ cao theo tiêu chuẩn Nhật Bản, mỗi bộ phận của van đều đảm nhận chức năng cơ khí riêng biệt:

• Thân van: Làm từ hợp kim đồng thau hoặc nhôm đúc nguyên khối chịu lực cao, bề mặt phủ sơn tĩnh điện epoxy hoặc mạ crom chống ăn mòn.

• Đĩa van (Đĩa đóng mở): Làm bằng hợp kim kháng ăn mòn, bọc cao su EPDM có độ đàn hồi cao để đảm bảo độ kín.

• Trục van: Thiết kế ren tiện chính xác từ thép không gỉ hoặc đồng hợp kim, truyền lực xoay từ tay quay xuống đĩa van.

• Tay quay (Vô năng): Làm bằng hợp kim gang hoặc nhôm phủ sơn chống gỉ, thiết kế vừa vặn tay cầm giúp thao tác đóng mở nhẹ nhàng.

• Gioăng và tết chèn làm kín: Sử dụng cao su EPDM/NBR ngăn chặn tuyệt đối tình trạng rò rỉ nước ngược lên trục van.

• Nắp van: Bộ phận cố định cụm trục và đệm kín với thân van, hỗ trợ công tác tháo lắp bảo trì.

• Khớp nối đầu ra: Tích hợp ngàm nối nhanh tiêu chuẩn (như ngàm TCVN, ngàm Machino) giúp kết nối tức thì với vòi chữa cháy.

Thông Số Kỹ Thuật Rất Quan Trọng

Ưu Điểm Nổi Bật Của van góc Tomoken

So với các dòng sản phẩm cùng kích thước trên thị trường, thương hiệu Tomoken mang lại những giá trị vận hành vượt trội:

• Độ kín nước tuyệt đối: Nhờ đĩa van bọc cao su EPDM chất lượng cao, van không bị rò rỉ dù ở áp suất tiệm cận mức PN16.

• Khả năng chịu áp lực vượt trội: Đạt chuẩn thử nghiệm áp lực cao, không bị nứt vỡ thân van khi xảy ra hiện tượng tăng áp đột ngột.

• Chống ăn mòn và oxy hóa: Vật liệu chọn lọc kết hợp lớp sơn tĩnh điện cao cấp giúp van duy trì độ bền thẩm mỹ và cơ tính ngay cả trong môi trường ẩm ướt của tủ PCCC.

• Đóng mở nhẹ nhàng: Hệ thống ren trục van được gia công cơ khí chính xác giúp giảm lực ma sát, cho phép thao tác nhanh chóng bằng tay trong tình huống khẩn cấp.

• Dễ dàng bảo trì và thay thế: Thiết kế kết nối ren tiêu chuẩn giúp việc tháo rời bảo dưỡng gioăng đệm diễn ra vô cùng thuận tiện.

So Sánh van góc Tomoken Với Các Thương Hiệu Khác

Tại Sao Nên Chọn Van Góc Tomoken Cho Công Trình?

Lựa chọn van Tomoken không chỉ đơn thuần là mua một thiết bị cơ khí, mà còn là giải pháp đảm bảo an toàn lâu dài cho toàn bộ hạ tầng:

• Uy tín thương hiệu đã được kiểm chứng: Tomoken là thương hiệu liên doanh Nhật Bản có uy tín hàng đầu trong lĩnh vực thiết bị PCCC và vật tư ngành nước.

• Vận hành ổn định xuyên suốt: Van hoạt động bền bỉ, không bị kẹt rít hay rò rỉ dù để không thao tác trong thời gian dài.

• Đáp ứng đầy đủ tiêu chuẩn PCCC Việt Nam: Dễ dàng đi qua các bước nghiệm thu công trình nhờ hồ sơ pháp lý rõ ràng.

• Chi phí hợp lý: So với các dòng van nhập khẩu từ Châu Âu, sản phẩm cung cấp chất lượng tương đương nhưng với giá thành cạnh tranh hơn rất nhiều.

van góc Tomoken Được Sử Dụng Ở Đâu?

Với đặc tính linh hoạt và độ bền cao, sản phẩm xuất hiện trong nhiều hệ thống đường ống quan trọng:

• Hệ thống PCCC vách tường: Lắp đặt trong các tủ PCCC tại chung cư, trung tâm thương mại, nhà xưởng công nghiệp.

• Trạm bơm nước sạch và nhà máy xử lý nước: Dùng làm van xả lấy mẫu hoặc van bẻ góc phân nhánh.

• Đường ống nước kỹ thuật tòa nhà: Sử dụng cho hệ thống đường ống HVAC, tháp hạ nhiệt Chiller.

• Mạng lưới tưới tiêu nông nghiệp công nghệ cao: Dùng làm van xả áp hoặc ngắt dòng đầu nhánh.

• Dây chuyền sản xuất công nghiệp: Lắp đặt tại các vị trí xả liệu, chuyển hướng lưu chất trong nhà máy.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Chọn sai kích thước ngàm xả: Nhầm lẫn giữa đường kính ống cấp (D50) với tiêu chuẩn ngàm của cuộn vòi PCCC, dẫn đến không thể gắn vòi phun khi có sự cố.

2. Siết kết nối ren quá lực: Dùng lực cờ lê quá mạnh khiến thân van bị nứt ngầm hoặc làm cháy ren ống kết nối.

3. Lắp ngược chiều dòng chảy: Không chú ý chiều đi của nước khiến van bị dồn áp sai thiết kế, làm giảm tuổi thọ đệm kín.

4. Bỏ qua bước vệ sinh đường ống: Lắp van khi trong ống còn xỉ hàn hoặc cặn cát khiến đĩa van bọc cao su bị rách, gây rò rỉ nước.

5. Không vận hành thử định kỳ: Bỏ mặc van trong tủ PCCC nhiều năm không đóng mở thử, khiến bụi bẩn tích tụ làm rít trục van.

Cách Lựa Chọn van góc Tomoken Phù Hợp

Các Bước Xác Định Thiết Bị

• Bước 1: Kiểm tra kỹ thiết kế đường ống cấp xả, đảm bảo đường kính chuẩn D50 (DN50).

• Bước 2: Xác định áp suất làm việc thực tế của trạm bơm (cần van PN10 hay PN16).

• Bước 3: Lựa chọn vật liệu phù hợp (Đồng thau cho môi trường yêu cầu độ bền cao; Nhôm cao cấp cho tủ PCCC tiêu chuẩn).

• Bước 4: Kiểm tra kiểu khớp nối nhanh đầu ra (Chuẩn Machino hay chuẩn TCVN) để đồng bộ với cuộn vòi chữa cháy sẵn có.

• Bước 5: Yêu cầu nhà cung cấp đưa hồ sơ chứng nhận CO/CQ và tem kiểm định PCCC (nếu dùng cho công trình PCCC).

Hướng Dẫn Lắp Đặt Đúng Kỹ Thuật

• Làm sạch hoàn toàn xỉ hàn, bụi bẩn và rác cơ học bên trong lòng đường ống D50.

• Quấn băng tan (cao su non) vừa đủ lên đầu ren ống trước khi vặn van góc vào.

• Dùng mỏ lết đặt đúng vị trí phần gờ lục giác trên thân van để siết, tuyệt đối không tác dụng lực lên tay quay.

• Tiến hành siết vừa đủ lực, đảm bảo cút góc 90 độ của van hướng về phía cửa tủ PCCC để tiện thao tác kéo vòi.

• Cấp nước chạy thử hệ thống, kiểm tra độ kín tại mối nối ren và mặt đệm van dưới áp lực vận hành.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng kích thước đường kính D50 (DN50).

• Đúng cấp áp suất vận hành theo thiết kế công trình (PN10/PN16).

• Vật liệu thân van đồng chuẩn hoặc nhôm nguyên khối, sơn phủ đều màu.

• Đầu ren sắc nét, không bị dập nứt hay lệch bước ren.

• Khớp nối nhanh hoạt động trơn tru, đúng tiêu chuẩn ngàm của vòi phun.

• Có đầy đủ chứng nhận CO, CQ từ nhà sản xuất Tomoken.

• Được bảo hành chính hãng từ nhà phân phối uy tín.

Các Câu Hỏi Thường Gặp (FAQ)

Van góc D50 Tomoken là gì?

Đây là loại van công nghiệp bẻ góc 90 độ kích thước DN50 (Ø60mm), do thương hiệu Tomoken sản xuất, chuyên dùng cho hệ thống cấp nước và PCCC.

Van góc D50 Tomoken có dùng cho nước sạch không?

Có. Van được chế tạo từ vật liệu an toàn (đồng thau hoặc nhôm phủ sơn epoxy) nên hoàn toàn sử dụng tốt cho các hệ thống cấp nước sạch và nước sinh hoạt.

Van góc D50 Tomoken chịu được áp suất bao nhiêu?

Van chịu được áp suất làm việc tiêu chuẩn từ PN10 đến PN16 (10 - 16 bar) và đạt mức áp suất thử nghiệm thủy lực lên đến 24 bar.

Nên chọn kết nối ren hay mặt bích?

Đối với kích thước D50 của dòng van góc này, kết nối ren là chuẩn phổ biến nhất vì tính nhỏ gọn, dễ thao tác trong không gian hẹp của tủ PCCC.

Giá van góc D50 Tomoken bao nhiêu?

Mức giá dao động tùy thuộc vào vật liệu chế tạo (đồng hoặc nhôm) và việc có đính kèm tem kiểm định PCCC hay không. Hãy liên hệ trực tiếp đơn vị phân phối để nhận báo giá chi tiết.

Kết Luận Và Đăng Ký Tư Vấn Báo Giá

Trang bị van góc d50 tomoken là giải pháp tối ưu giúp nâng cao năng lực vận hành, đảm bảo an toàn tuyệt đối cho hệ thống PCCC và cấp thoát nước của công trình. Việc chọn đúng sản phẩm chính hãng giúp doanh nghiệp an tâm trước các đợt nghiệm thu và tiết kiệm tối đa chi phí bảo trì lâu dài.

Liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật miễn phí, cập nhật catalogue mới nhất và nhận báo giá van góc Tomoken ưu đãi cho dự án của bạn đối với van góc d50 tomoken.
