Lap Joint Pipe Flange: Cấu Tạo, Nguyên Lý Và Ứng Dụng Thực Tế

Trong các hệ thống đường ống công nghiệp phức tạp hiện nay, việc lắp đặt và bảo trì không chỉ đơn thuần là việc nối các đoạn ống lại với nhau. Các kỹ sư và nhà thầu thường xuyên phải đối mặt với những thách thức nan giải, đặc biệt là khi hệ thống yêu cầu việc tháo lắp nhiều lần để vệ sinh hoặc kiểm tra định kỳ. Một vấn đề phổ biến khác là sự khó khăn trong việc căn chỉnh lỗ bu lông chính xác giữa hai mặt bích đối diện, dẫn đến việc tốn thời gian và công sức trong quá trình thi công. Thêm vào đó, khi sử dụng các vật liệu cao cấp như inox hay hợp kim đặc biệt để chống ăn mòn, chi phí vật liệu tổng thể cho toàn bộ hệ thống mặt bích có thể tăng lên rất cao.

Đây chính là lúc lap joint pipe flange (mặt bích rời) trở thành giải pháp tối ưu, giải quyết đồng thời các vấn đề nêu trên. Loại mặt bích này sở hữu thiết kế độc đáo, cho phép khả năng xoay linh hoạt khi lắp đặt, giúp việc căn chỉnh lỗ bu lông trở nên dễ dàng và nhanh chóng hơn bao giờ hết. Nhờ sự kết hợp thông minh với stub end (đầu ống loe), Mặt bích rời cho phép các nhà đầu tư tiết kiệm chi phí đáng kể bằng cách sử dụng vật liệu đắt tiền chỉ cho stub end (phần tiếp xúc trực tiếp với lưu chất) và vật liệu thép carbon kinh tế cho phần flange rời bên ngoài. Bài viết này sẽ cung cấp cái nhìn chuyên sâu, giúp bạn hiểu rõ cách thức hoạt động và các ứng dụng thực tế của loại flange đầy hiệu quả này.

Lap Joint Pipe Flange Là Gì?

Định nghĩa

Để bắt đầu, ta cần đưa ra một định nghĩa kỹ thuật chính xác. Mặt bích rời (còn gọi là mặt bích rời lồng) là một loại mặt bích được thiết kế đặc biệt để sử dụng cùng với stub end (hay còn gọi là lap joint stub end hoặc đầu ống loe) nhằm tạo ra các kết nối có thể tháo rời trong hệ thống đường ống.

Khác biệt cốt lõi của Mặt bích rời so với các loại mặt bích thông thường (như weld neck hay slip-on) nằm ở phương thức kết nối:

• Mặt bích không được hàn trực tiếp vào ống.

• Thay vào đó, nó trượt tự do quanh stub end và có thể lồng vào stub end một cách dễ dàng.

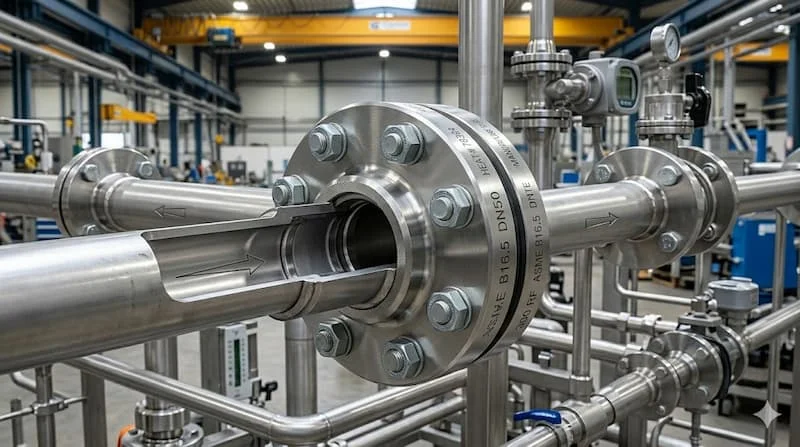

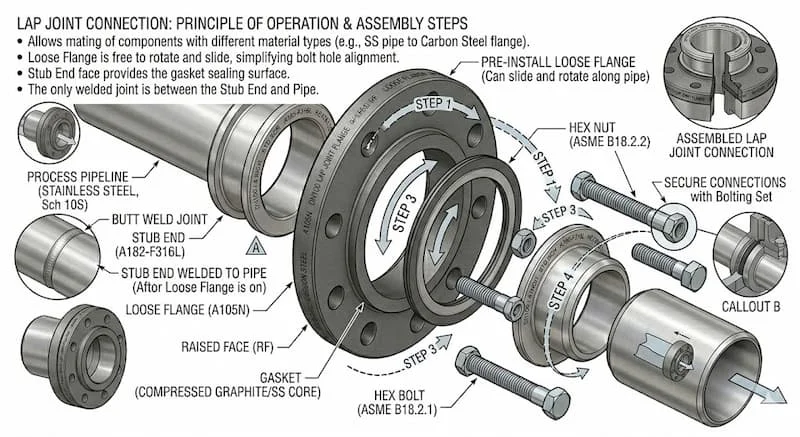

Nguyên lý hoạt động

Nguyên lý hoạt động của kết nối sử dụng Mặt bích rời diễn ra theo một quy trình cụ thể:

1. Hàn: Stub end được hàn đối đầu trực tiếp vào đầu ống dẫn. Đây là phần duy nhất được hàn vào ống trong kết nối này.

2. Lồng: Flange rời được lồng bên ngoài stub end trước khi hàn stub end vào ống. Flange có kích thước đường chia và lỗ bu lông phù hợp với stub end.

3. Linh hoạt: Điểm mấu chốt là flange có thể xoay tự do quanh stub end. Điều này cho phép các kỹ sư dễ dàng xoay flange để căn chỉnh lỗ bu lông sao cho khớp hoàn hảo với flange đối diện mà không bị gò bó bởi hướng hàn của ống.

4. Siết: Cuối cùng, bu lông được xỏ qua các lỗ trên cả hai flange và siết chặt để tạo ra áp lực nén lên gioăng nằm giữa hai stub end, tạo ra mối nối kín khí.

👉 Kết quả của nguyên lý hoạt động này mang lại những ưu điểm vượt trội trong thi công:

• Cực kỳ dễ căn chỉnh lỗ bu lông, giúp việc lắp đặt nhanh chóng và hiệu quả.

• Giảm sai số lắp đặt đáng kể, hạn chế tình trạng căng thẳng cơ học lên mối nối.

• Hệ thống dễ tháo lắp, lý tưởng cho các ứng dụng đòi hỏi vệ sinh hoặc bảo trì thường xuyên.

Phân Tích Chuyên Sâu

Cấu tạo của lap joint pipe flange

Một kết nối hoàn chỉnh sử dụng Mặt bích rời thường bao gồm các thành phần chính, và việc hiểu rõ vai trò của từng phần là rất quan trọng:

1. Flange rời (Flange Ring)

Đây là phần đĩa kim loại tròn với các lỗ bu lông xung quanh. Nó được lồng bên ngoài stub end và trượt tự do quanh ống. Điểm đặc biệt nhất của flange này là nó không tiếp xúc trực tiếp với lưu chất trong ống. Nhờ đặc điểm này, ta có thể sử dụng vật liệu thép carbon phổ biến và kinh tế để chế tạo flange, ngay cả khi ống và stub end được làm bằng inox hoặc hợp kim đắt tiền, từ đó giúp giảm chi phí vật liệu tổng thể một cách hiệu quả.

2. Stub End (Lap Joint Stub End)

Đây là một đoạn ống ngắn với một đầu được loe ra (phần lap) và đầu kia được vát mép để hàn đối đầu vào ống dẫn. Stub end chính là phần hàn trực tiếp vào ống và tiếp xúc trực tiếp với lưu chất lưu thông bên trong. Vì vậy, vật liệu của stub end phải được chọn lựa kỹ lưỡng để tương thích với tính chất ăn mòn của lưu chất (thường làm bằng inox, duplex hoặc hợp kim chống ăn mòn).

3. Bolt & gasket (Bu lông & gioăng)

Gioăng được đặt giữa hai bề mặt raised face (mặt lồi) của stub end. Bu lông và đai ốc được sử dụng để siết chặt hai flange lại với nhau, tạo ra áp lực cần thiết nén lên gioăng, từ đó tạo ra mối nối kín khí và chắc chắn cho toàn hệ thống.

👉 Điểm đặc biệt không thể bỏ qua là flange rời luôn có thể xoay tự do quanh stub end, cho phép khả năng căn chỉnh lỗ bu lông cực kỳ linh hoạt trong quá trình lắp đặt và bảo trì.

Thông số kỹ thuật lap joint flange

Việc nắm vững các thông số kỹ thuật là vô cùng quan trọng để lựa chọn đúng loại lap joint flange phù hợp với hệ thống đường ống của bạn. Dưới đây là các thông số chính cần chú ý:

1. Kích thước đường ống (DN / NPS)

Lap joint flange được sản xuất với dải kích thước rất rộng, phù hợp với hầu hết các kích thước đường ống tiêu chuẩn.

• Từ kích thước nhỏ (DN15 - NPS 1/2") đến kích thước lớn (DN600 - NPS 24") và thậm chí lớn hơn nữa.

• Điều này giúp loại flange này phù hợp với nhiều hệ thống đường ống khác nhau trong công nghiệp.

2. Pressure Class (Cấp áp suất)

Cấp áp suất biểu thị khả năng chịu áp tối đa của flange ở nhiệt độ nhất định. Lap joint flange được phân loại theo Class chuẩn ANSI/ASME (ví dụ: Class 150, Class 300, Class 600...). Class càng cao thì khả năng chịu áp càng lớn. Việc chọn class phải dựa trên áp suất thiết kế của hệ thống.

3. Tiêu chuẩn sản xuất

Các thông số kích thước, hình dạng, lỗ bu lông và dải kích thước đều được tiêu chuẩn hóa theo các tiêu chuẩn quốc tế như:

• ASME B16.5: Tiêu chuẩn cho mặt bích đường ống.

• ANSI: Tiêu chuẩn Quốc gia Hoa Kỳ.

• ASME B16.9: Tiêu chuẩn cho stub end (lap joint stub end).

4. Vật liệu chế tạo

Vật liệu là yếu tố quan trọng ảnh hưởng đến chi phí và hiệu suất.

• Flange rời: Thường được làm bằng carbon steel (như A105) để tối ưu chi phí, hoặc inox (như 304, 316) nếu cần chống ăn mòn môi trường bên ngoài.

• Stub end: Phải được làm bằng vật liệu tương thích với lưu chất (thường là inox 304L, 316L; duplex; hoặc các hợp kim đặc biệt như Hastelloy, Monel).

5. Bề mặt mặt bích (Face Style)

• Flat face (FF): Mặt phẳng, thường dùng cho Class 150 và Class 300 gang hoặc thép carbon.

• Raised face (RF): Mặt lồi, phổ biến nhất, tạo lực nén tập trung tốt hơn lên gioăng.

So sánh lap joint flange với các loại khác

Để giúp bạn đưa ra quyết định tối ưu, hãy cùng so sánh lap joint flange với các loại flange phổ biến khác:

Lap Joint vs Weld Neck

Lap Joint vs Slip On

Vì sao chọn Mặt bích rời?

Từ những phân tích trên, ta có thể kết luận rằng lap joint pipe flange là lựa chọn lý tưởng khi:

• Bạn cần khả năng xoay linh hoạt để dễ dàng lắp đặt và căn chỉnh chính xác hệ thống đường ống.

• Bạn muốn tiết kiệm vật liệu đắt tiền bằng cách sử dụng thép carbon cho flange và inox chỉ cho stub end.

• Hệ thống đường ống của bạn phù hợp hệ thống cần tháo lắp nhiều lần để bảo trì, vệ sinh mà không gây hỏng hóc mối nối.

Ứng Dụng Thực Tế

Nhờ những ưu điểm vượt trội về sự linh hoạt, dễ tháo lắp và tối ưu chi phí, lap joint pipe flange hiện diện trong hầu hết các huyết mạch của nền công nghiệp hiện đại:

1. Hệ thống hóa chất

Trong ngành công nghiệp hóa chất đầy khắc nghiệt, việc sử dụng các vật liệu chống ăn mòn cao cấp cho toàn bộ hệ thống mặt bích là cực kỳ tốn kém. SWRF flange là lựa chọn perfect, cho phép sử dụng vật liệu inox (316L, duplex) cho stub end (phần tiếp xúc với hóa chất) và ** carbon steel** (thép carbon) cho flange rời bên ngoài, giúp chống ăn mòn hiệu quả đồng thời tối ưu chi phí tối đa.

2. Ngành thực phẩm

Ngành thực phẩm yêu cầu các hệ thống đường ống phải đảm bảo yêu cầu vệ sinh cao. Điều này đòi hỏi việc tháo lắp hệ thống thường xuyên để vệ sinh, khử trùng. Thiết kế đặc biệt của lap joint flange giúp việc dễ tháo lắp trở nên nhanh chóng và thuận tiện, lý tưởng cho các ứng dụng đòi hỏi vệ sinh định kỳ.

3. Hệ thống áp suất thấp – trung bình

Đây là dải áp suất phổ biến trong nhiều ngành công nghiệp. Mặc dù Class áp lực không quá cao, nhưng sự linh hoạt và dễ lắp đặt của lap joint flange vẫn mang lại lợi ích to lớn trong thi công, giảm chi phí nhân công và thời gian lắp đặt so với weld neck flange.

4. Hệ thống cần bảo trì thường xuyên

Trong các dây chuyền sản xuất cần vệ sinh, kiểm tra hoặc tháo lắp thiết bị định kỳ, việc tháo lắp các mối nối mặt bích truyền thống có thể mất rất nhiều thời gian và công sức. Sử dụng lap joint flange giúp việc tháo lắp mối nối trở nên dễ dàng và nhanh chóng, tiết kiệm thời gian bảo trì quý báu và nâng cao hiệu suất vận hành toàn hệ thống.

Sai lầm thường gặp khi sử dụng lap joint flange:

• Dùng cho áp suất quá cao: Không sử dụng cho hệ thống áp lực Class 600 hoặc Class 1500 trở lên.

• Không chọn đúng stub end: Lựa chọn stub end sai vật liệu hoặc sai kiểu Raised Face (RF) sẽ không đảm bảo độ kín.

• Không kiểm tra kỹ tiêu chuẩn: Hãy chắc chắn rằng mọi thành phần (ống, stub end, bích) đều tuân thủ cùng một tiêu chuẩn kỹ thuật.

Hướng dẫn chọn lap joint flange (Checklist Kỹ Thuật)

Để đảm bảo chọn đúng loại lap joint flange phù hợp với hệ thống của bạn, hãy luôn tuân thủ quy trình kiểm tra sau:

1. Xác định chính xác môi trường làm việc của lưu chất:

   • Hóa chất ăn mòn mạnh, nhiệt độ cao → Phải ưu tiên vật liệu inox (304L, 316L) cho stub end.

   • Lưu chất là nước thông thường → Có thể sử dụng stub end thép carbon hoặc inox thép carbon.

2. Kiểm tra kỹ áp suất làm việc tối đa của hệ thống:

   • Loại flange này phù hợp nhất: áp suất thấp – trung bình. Class Class 150 - Class 300 là dải áp suất dải Class phổ biến nhất của SWRF flange.

3. Chọn vật liệu stub end tương thích hoàn toàn với lưu chất:

   • Lưu chất là hóa chất mạnh → Phải chọn vật liệu tương thích hoàn toàn với lưu chất (duplex, super duplex...).

4. Kiểm tra kỹ tiêu chuẩn sản xuất của toàn bộ hệ thống:

   • Hãy chắc chắn rằng mọi thành phần (ống, stub end, flange) đều tuân thủ cùng một tiêu chuẩn kỹ thuật (ví dụ: ASME B16.5).

FAQ – Câu Hỏi Thường Gặp

Lap joint flange là gì?

Là tên viết tắt của Socket Weld Raised Face flange, loại mặt bích có kiểu kết nối hàn ổ cắm (socket weld) và bề mặt làm kín lồi (raised face), chuyên dùng cho các hệ thống đường ống kích thước nhỏ và yêu cầu độ kín cực cao.

SWRF flange phù hợp nhất với đường ống nào?

Tối ưu hóa kết nối cho các đường ống kích thước danh nghĩa nhỏ (thường ≤ NPS 2") hoạt động dưới môi trường áp suất cao.

SWRF flange có cần thực hiện mối hàn không?

Có, nó cần thực hiện một mối hàn góc (fillet weld) duy nhất ở cổ bên ngoài của mặt bích sau khi đưa ống vào socket. Khác với Slip On flange, không cần hàn bên trong.

Có thể thay thế SWRF flange bằng Slip on flange được không?

Không nên trong các hệ thống đòi hỏi áp suất cao và độ kín cực cao, vì độ kín của Slip-on flange thấp hơn đáng kể, không đáp ứng được yêu cầu Class áp cao. Trong hệ thống áp suất thấp thì có thể xem xét thay thế để tối ưu chi phí.

Kết Luận

Lap joint pipe flange là một trong những giải pháp kết nối chuyên biệt và tối ưu bậc nhất trong hệ thống đường ống công nghiệp hiện đại, đặc biệt là những hệ thống đòi hỏi khắt khe về áp lực cao, độ kín tuyệt đối và kích thước đường ống nhỏ. Nhờ thiết kế tích hợp độc đáo giữa kiểu kết nối socket weld vững chắc và bề mặt làm kín raised face tập trung lực, loại flange này không chỉ mang lại:

• Hiệu suất độ kín cực cao: Ngăn chặn tuyệt đối mọi sự rò rỉ lưu chất dễ cháy nổ, độc hại.

• Độ an toàn vận hành tuyệt đối: Chịu được tải trọng lớn và mệt mỏi mối hàn tốt hơn Slip On flange.

• Chi phí hợp lý: Mang lại giá trị tối ưu so với Weld Neck flange trong phân khúc ống nhỏ.

Việc thấu hiểu đầy đủ về cấu tạo, thông số kỹ thuật, ứng dụng thực tế cũng như kỹ thuật lắp đặt đúng đắn là chìa khóa để bạn có thể tự tin lựa chọn và sử dụng đúng loại lap joint pipe flange cho hệ thống của mình, đảm bảo an toàn và hiệu quả lâu dài.
