Mặt Bích Mù DN100: Cấu Tạo, Thông Số Và Ứng Dụng Trong Đường Ống

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, không phải lúc nào các dòng chảy cũng cần được kết nối liên tục từ đầu đến cuối. Thực tế thi công cho thấy có rất nhiều trường hợp chúng ta cần bịt kín đầu ống hoặc ngắt dòng chảy tạm thời tại một phân đoạn cụ thể để phục vụ công tác bảo trì, kiểm tra áp suất định kỳ hoặc chuẩn bị cho việc mở rộng hệ thống trong tương lai. Đây là những tình huống đòi hỏi một giải pháp kỹ thuật vừa chắc chắn, vừa có tính linh động cao.

Nếu không sử dụng đúng thiết bị chuyên dụng, việc bịt đầu ống bằng các phương pháp thủ công hoặc sai quy chuẩn có thể dẫn đến những hệ lụy nghiêm trọng như: rò rỉ chất lỏng gây thất thoát tài nguyên, mất áp lực trong hệ thống làm sụt giảm hiệu suất vận hành, và đặc biệt là nguy cơ mất an toàn cháy nổ hoặc nhiễm độc hóa chất.

Đó là lý do tại sao Flange DN100 trở thành một phụ kiện không thể thiếu và được ứng dụng rộng rãi. Thiết bị này được thiết kế đặc biệt để đóng kín hoàn toàn các đầu ống có kích thước danh nghĩa DN100 (tương đương ống phi 114mm), đảm bảo độ kín khít tuyệt đối và khả năng chịu được áp lực làm việc cực lớn. Hiểu rõ về cấu tạo, tiêu chuẩn và cách lắp đặt loại mặt bích này sẽ giúp các kỹ sư tối ưu hóa độ bền cho toàn bộ hạ tầng đường ống.

Mặt Bích Mù DN100 Là Gì?

Định nghĩa

Mặt bích mù DN100 (tên tiếng Anh là Blind Flange DN100) là một loại phụ kiện cơ khí có dạng đĩa tròn, nhưng điểm khác biệt cốt yếu so với các loại mặt bích thông thường chính là nó không có lỗ thoát ở giữa. Thiết bị này đóng vai trò như một "nắp chặn" chuyên dụng để bịt kín các đầu đường ống, van hoặc miệng bình áp lực có kích thước danh nghĩa DN100.

Về mặt cấu trúc, mặt bích mù chỉ bao gồm:

• Thân bích đặc: Một tấm kim loại hoặc nhựa dày, chịu lực trực diện từ dòng lưu chất.

• Các lỗ bu lông xung quanh: Được gia công chính xác theo tiêu chuẩn để kết nối với mặt bích của đường ống.

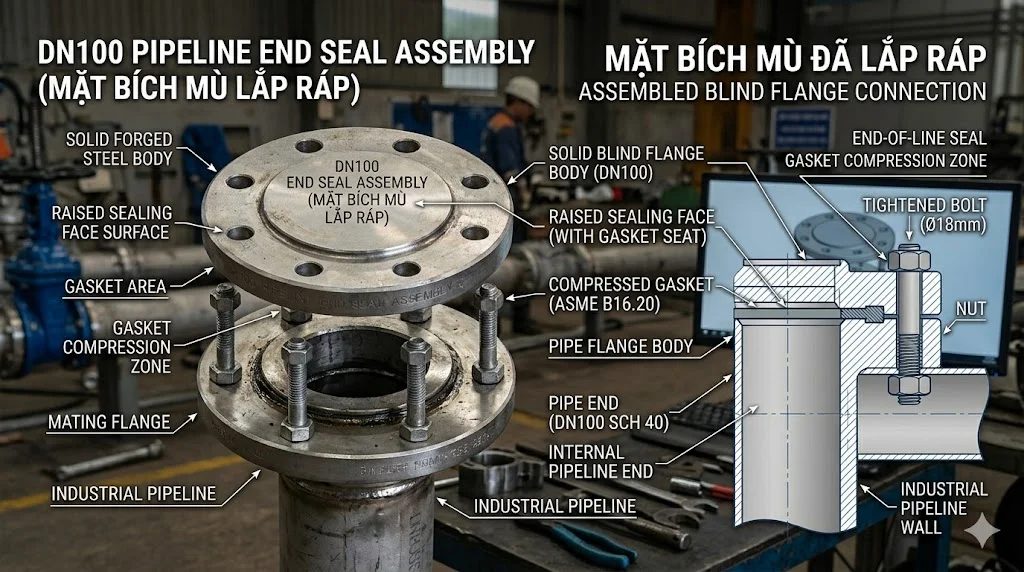

Nguyên lý hoạt động

Cơ chế hoạt động của mặt bích mù rất đơn giản nhưng hiệu quả về mặt cơ học dựa trên lực nén:

1. Vị trí lắp đặt: Mặt bích mù được đặt đối diện trực tiếp với mặt bích đã có sẵn ở đầu đường ống cần chặn.

2. Làm kín: Giữa hai bề mặt tiếp xúc của hai mặt bích, người ta đặt một gioăng làm kín (gasket) – thường làm bằng cao su, PTFE hoặc chì (graphite).

3. Siết chặt: Hệ thống bu lông được xỏ qua các lỗ và siết chặt theo đúng mô-men xoắn kỹ thuật.

Khi đó, gioăng bị nén mạnh giữa hai bề mặt kim loại, tạo độ kín tuyệt đối và hình thành một bức tường ngăn chặn hoàn toàn dòng chảy. Điều này giúp ngăn chất lỏng hoặc khí thoát ra ngoài, ngay cả khi áp suất bên trong hệ thống đạt mức rất cao. Đây chính là giải pháp an toàn nhất để cô lập một đoạn ống mà vẫn đảm bảo tính linh hoạt khi cần mở ra để bảo trì.

Phân Tích Chuyên Sâu

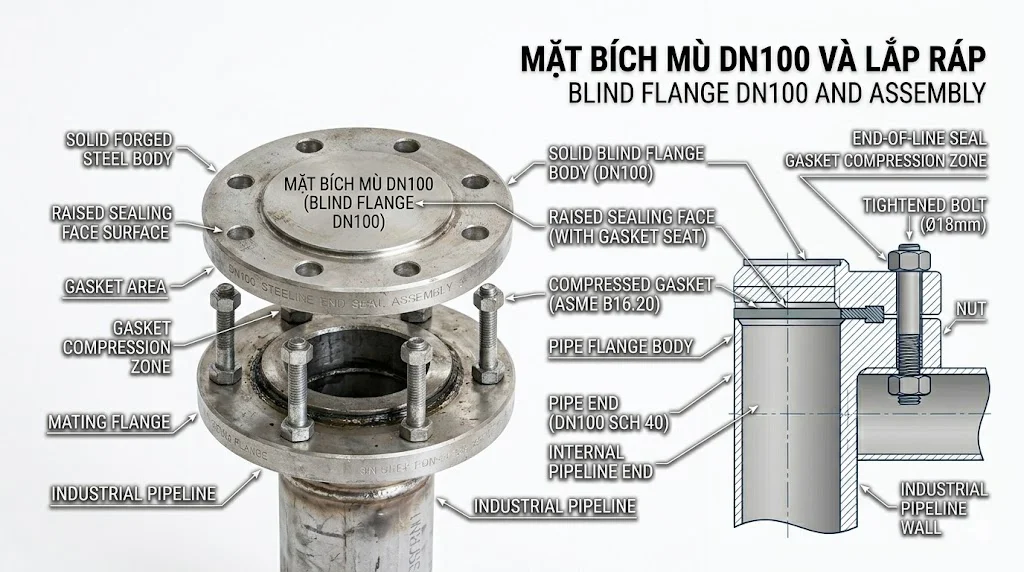

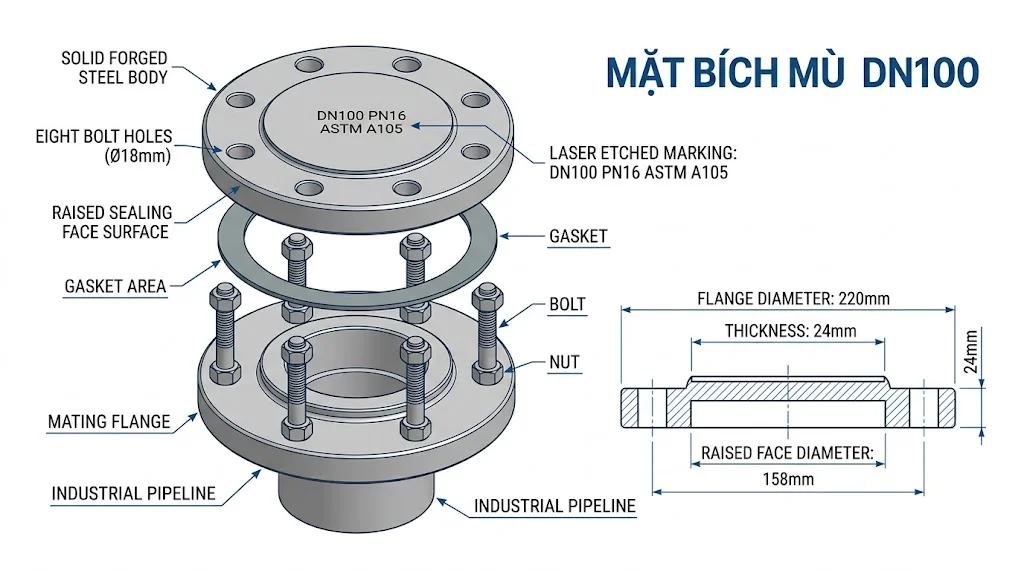

Cấu tạo mặt bích mù DN100

Để đảm bảo khả năng chịu tải và độ bền trong môi trường công nghiệp, một Flange DN100 được cấu thành từ 3 phần chính sau đây:

1. Thân bích (Flange Body)

Đây là bộ phận quan trọng nhất, thường có dạng hình tròn với bề mặt đặc hoàn toàn. Độ dày của thân bích được tính toán dựa trên cấp áp suất (Pressure Rating) mà nó phải chịu.

• Chức năng: Là bộ phận trực tiếp chịu áp lực từ dòng lưu chất bên trong và đảm nhiệm vai trò bịt kín đầu ống. Thân bích phải được rèn hoặc đúc nguyên khối để đảm bảo không có bọt khí hay vết nứt ngầm.

2. Lỗ bu lông (Bolt Holes)

Số lượng lỗ bu lông trên mặt bích DN100 thường là 4 hoặc 8 lỗ, tùy thuộc vào tiêu chuẩn áp suất (như PN10 hay PN16).

• Chức năng: Các lỗ này dùng để luồn bu lông, giúp siết chặt mặt bích mù với flange đối diện trên ống. Sự chính xác của khoảng cách tâm lỗ là yếu tố quyết định để giữ kết nối ổn định và không bị lệch tâm khi chịu tải.

3. Bề mặt tiếp xúc (Sealing Face)

Bề mặt này nằm ở phía tiếp xúc với gioăng, có hai dạng phổ biến nhất:

• Flat Face (FF - Mặt phẳng): Dùng cho hệ thống áp suất thấp, thường đi kèm bích gang hoặc nhựa.

• Raised Face (RF - Mặt lồi): Có một phần gờ lồi lên ở giữa để tập trung lực nén vào gioăng, giúp tăng hiệu quả làm kín cho hệ thống áp lực cao.

Thông số kỹ thuật Flange DN100

Việc lựa chọn đúng thông số kỹ thuật là điều kiện tiên quyết để đảm bảo tính lắp lẫn và an toàn hệ thống. Đối với Flange DN100, bạn cần chú ý các thông số sau:

1. Kích thước danh nghĩa DN

DN100 là kích thước chuẩn hóa theo hệ mét. Trong thực tế, nó tương đương với:

• Đường kính ngoài của ống là khoảng 114.3 mm (đối với tiêu chuẩn hệ Inch/ANSI) hoặc theo các thông số cụ thể của tiêu chuẩn DIN/JIS.

2. Áp suất làm việc (Pressure Class)

Mặt bích được thiết kế để chịu các mức áp suất khác nhau, ký hiệu là PN (Pressure Nominal). Các mức phổ biến cho DN100 bao gồm:

• PN10, PN16: Phổ biến trong hệ thống nước sạch, PCCC.

• PN25, PN40: Dùng cho hệ thống hơi nóng, hóa chất áp lực cao.

3. Tiêu chuẩn sản xuất

Đây là thông số "sống còn" để hai mặt bích có thể lắp vừa vào nhau. Các tiêu chuẩn thường gặp tại Việt Nam gồm:

• DIN (Đức/Châu Âu): Phổ biến trong nhà máy công nghiệp.

• ANSI / ASME (Mỹ): Dùng nhiều trong ngành dầu khí, hóa chất.

• BS4504 (Anh): Tiêu chuẩn truyền thống cho hệ thống nước.

• JIS (Nhật Bản): Thường dùng trong các công trình dân dụng và nhà máy Nhật.

4. Vật liệu chế tạo

Tùy vào lưu chất (nước, dầu, axit) mà mặt bích được làm từ các vật liệu khác nhau:

• Thép carbon (A105, Q235): Phổ biến nhất, giá thành rẻ, chịu lực tốt.

• Inox 304 / 316: Chống ăn mòn tốt, dùng trong thực phẩm, hóa chất.

• Gang, nhựa (PVC, PPR): Dùng cho hệ thống nước dân dụng, áp suất thấp.

So sánh mặt bích mù với các loại flange khác

Sự khác biệt giữa các loại mặt bích nằm ở công năng sử dụng cuối cùng trong sơ đồ đường ống:

Vì sao cần mặt bích mù thay vì hàn bịt đầu ống?

Hàn bịt kín (Cap) là kết nối vĩnh viễn, rất khó để mở ra. Trong khi đó, mặt bích mù giúp:

• Đóng kín đường ống nhưng vẫn có thể tháo rời linh hoạt.

• Dễ dàng mở ra để kiểm tra áp lực hoặc thông tắc đường ống.

• Thuận tiện cho việc bảo trì hệ thống định kỳ mà không cần cắt ống.

Ứng Dụng Thực Tế

Nhờ tính tiện lợi và khả năng chịu tải vượt trội, Flange DN100 xuất hiện trong hầu hết các công trình hạ tầng kỹ thuật:

1. Hệ thống cấp nước và xử lý nước thải

Mặt bích mù thường được lắp ở cuối các trục chính hoặc các nhánh chờ để:

• Bịt đầu đường ống khi chưa lắp thiết bị đầu cuối.

• Tạo vị trí sẵn sàng để mở rộng hệ thống sau này mà không cần tạm dừng cấp nước toàn khu vực.

2. Ngành dầu khí và hóa dầu

Trong các hệ thống pipeline vận chuyển dầu thô hoặc khí đốt, mặt bích mù được dùng để cách ly các đoạn ống khi cần kiểm tra rò rỉ hoặc ngăn cách giữa các bồn chứa áp lực cao.

3. Nhà máy hóa chất và thực phẩm

Việc sử dụng mặt bích mù bằng Inox 304/316 giúp đảm bảo độ kín tuyệt đối, ngăn chặn sự rò rỉ hóa chất độc hại và đảm bảo vệ sinh an toàn hệ thống sản xuất.

4. Nhà máy nhiệt điện, thủy điện

Flange DN100 chịu áp suất cao được ứng dụng trong hệ thống hơi (Steam) và hệ thống nước làm mát turbine, nơi yêu cầu độ bền vật liệu cực cao dưới tác động của nhiệt độ.

Sai lầm thường gặp khi sử dụng:

• Chọn sai tiêu chuẩn flange: Đây là lỗi phổ biến nhất khiến các lỗ bu lông không khớp nhau.

• Không kiểm tra thông số PN: Sử dụng bích PN10 cho hệ thống có áp suất PN16 sẽ gây vỡ bích.

• Siết bu lông không đều: Dẫn đến gioăng bị vặn, gây rò rỉ cục bộ dù bích vẫn còn mới.

Hướng dẫn chọn Flange DN100 (Checklist)

Để chọn được sản phẩm mặt bích mù dn100 chuẩn xác nhất, bạn hãy tuân thủ bảng kiểm tra sau:

1. Kiểm tra tiêu chuẩn bích hiện có của hệ thống:

   • Hệ thống đang dùng chuẩn DIN, ANSI, JIS hay BS? Bích mù phải mua đúng chuẩn đó để khớp lỗ bu lông.

2. Xác định áp suất vận hành của hệ thống:

   • Áp suất thực tế là bao nhiêu? (Ví dụ: PN10 → hệ thống nước dân dụng; PN16 → áp lực trung bình công nghiệp).

3. Chọn vật liệu phù hợp với lưu chất:

   • Lưu chất thông thường dùng thép carbon để tối ưu chi phí thấp.

   • Lưu chất ăn mòn, thực phẩm dùng inox để chống ăn mòn tốt.

4. Kiểm tra kích thước và số lượng bu lông:

   • Đảm bảo bu lông đi kèm có độ dài và đường kính tương thích với độ dày của bích mù và bích ống.

FAQ – Câu Hỏi Thường Gặp

Mặt bích mù DN100 dùng để làm gì?

Thiết bị này dùng để bịt kín hoàn toàn đầu đường ống kích thước danh nghĩa DN100 (phi 114mm) trong các hệ thống công nghiệp hoặc dân dụng.

Mặt bích mù DN100 chịu áp lực bao nhiêu?

Khả năng chịu áp phụ thuộc vào tiêu chuẩn sản xuất và độ dày (cấp PN). Thông thường bích mù DN100 có các mức chịu tải từ PN10, PN16 cho đến PN40.

Kích thước DN100 tương đương bao nhiêu inch?

Trong hệ đo lường Anh Mỹ, kích thước danh nghĩa DN100 tương đương với 4 inch.

Mặt bích mù có thể tái sử dụng không?

Có. Đây là ưu điểm lớn của kết nối flange so với hàn chết. Bạn có thể tháo ra để kiểm tra và lắp lại nhiều lần, chỉ cần lưu ý thay mới gioăng làm kín để đảm bảo độ khít.

Kết Luận

Mặt bích mù DN100 là một mắt xích quan trọng trong hạ tầng kỹ thuật, đóng vai trò then chốt trong việc:

• Bịt kín đầu ống một cách an toàn và cơ động.

• Đảm bảo độ kín tuyệt đối cho hệ thống dưới áp suất cao.

• Tạo điều kiện linh hoạt tối đa để hỗ trợ bảo trì hệ thống và mở rộng quy mô sản xuất.

Việc lựa chọn đúng tiêu chuẩn, áp suất và vật liệu không chỉ giúp hệ thống vận hành bền bỉ mà còn ngăn ngừa các rủi ro tai nạn lao động đáng tiếc. Đừng tiết kiệm chi phí bằng cách sử dụng các loại bích kém chất lượng hoặc sai thông số kỹ thuật của mặt bích mù DN100.
