T ren trong: Cấu tạo, phân loại và hướng dẫn lựa chọn chuẩn xác cho đường ống

Khi cần tách một tuyến ống thành hai hướng hoặc kết nối thêm một nhánh thiết bị, phụ kiện chữ T thường là lựa chọn phổ biến hàng đầu trong thi công cơ điện. Tuy nhiên, nếu đầu kết nối hiện tại của hệ thống là ren ngoài, việc chọn sai t ren trong có thể khiến mối nối bị rò rỉ, không thể vặn khớp hoặc làm hư hỏng bước ren, gây gián đoạn toàn bộ hệ thống cấp dẫn. Việc mua nhầm phụ kiện không chỉ lãng phí chi phí thay thế mà còn làm đình trệ công việc lắp đặt. Để tránh những sự cố này, cần làm rõ sự khác biệt giữa t nối ren trong và t ren ngoài, các kích thước phổ biến, sự khác nhau giữa chuẩn ren BSP và NPT, cũng như cách chọn đúng vật liệu đồng, inox hay thép trước khi đưa ra quyết định đặt mua.

T ren trong dùng để làm gì trong hệ thống đường ống?

Không có một loại phụ kiện nào phù hợp cho mọi cấu trúc đường ống. Việc lựa chọn t nối ren trong đòi hỏi sự thấu hiểu về thông số kỹ thuật, áp suất làm việc và tính chất môi chất dẫn truyền.

Sự chênh lệch nhỏ về bước ren hoặc tiêu chuẩn kết nối giữa các quốc gia có thể khiến việc lắp ráp trở nên bất khả thi. Do đó, việc nắm vững bản chất cấu tạo và các tiêu chuẩn ren kỹ thuật sẽ giúp kỹ thuật viên cũng như chủ đầu tư chủ động tối ưu hóa hệ thống, hạn chế tối đa rủi ro rò rỉ nước hay khí nén trong suốt quá trình vận hành lâu dài.

T nối ren trong là gì?

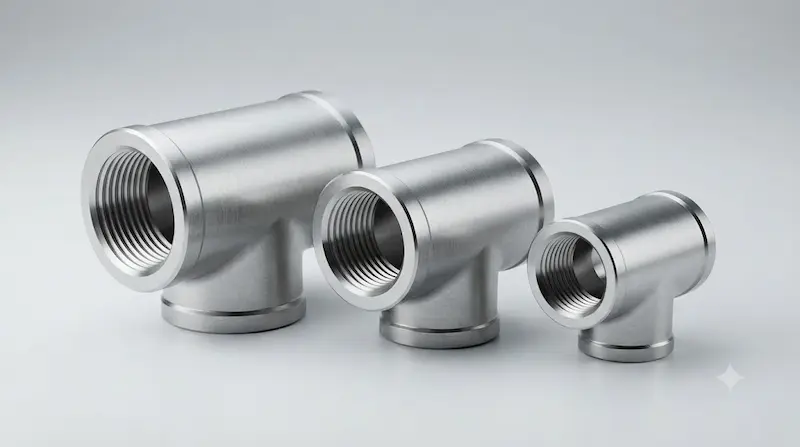

T ren trong là phụ kiện đường ống có dạng hình chữ T, được thiết kế với các đầu kết nối có ren nằm phía trong để nối các đoạn ống hoặc thiết bị có đầu ren ngoài, đồng thời tạo thêm một nhánh rẽ phụ trong hệ thống đường ống. Tùy theo yêu cầu kỹ thuật của công trình, phụ kiện này có thể được sản xuất bằng đồng, inox, thép hoặc các vật liệu hợp kim khác.

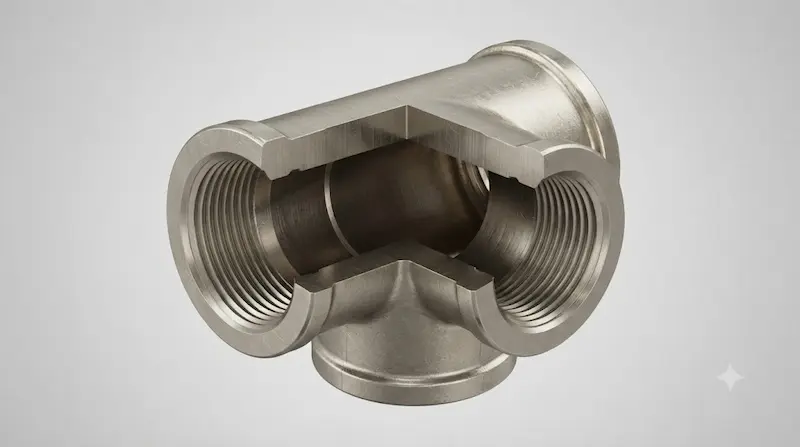

Cấu tạo cơ bản của t nối ren trong gồm có phần thân chữ T, nhánh chính thẳng hàng, nhánh phụ vuông góc và các bước ren trong được tiện chuẩn xác theo kích thước danh nghĩa. Nguyên lý kết nối dựa trên việc vặn siết đầu ren ngoài của ống hoặc van vào phần ren trong của phụ kiện để tạo ra một mối nối cơ khí vững chắc. Quá trình làm kín thường đòi hỏi sự hỗ trợ của băng tan PTFE, keo khóa ren chuyên dụng hoặc các vật liệu làm kín khác tùy theo yêu cầu của hệ thống lưu chất.

Nguyên lý hoạt động và chức năng của T ren trong

T nối ren trong không đóng vai trò là một thiết bị điều khiển dòng chảy chủ động mà hoạt động như một phụ kiện kết nối cơ khí tĩnh và phân nhánh đường ống hiệu quả.

Các chức năng cốt lõi của phụ kiện này trong hệ thống gồm có:

• Chia một tuyến ống chính thành hai nhánh rẽ độc lập.

• Kết nối nhanh chóng các thiết bị đo lường hoặc van khóa với đường ống.

• Tạo điểm trích lấy mẫu nước, khí hoặc dung dịch kỹ thuật.

• Thay đổi linh hoạt cấu trúc hướng đi của tuyến ống.

Tại sao phải dùng dạng chữ T? Vì hình học 3 nhánh này tạo ra một giao điểm đồng tâm, giúp dòng lưu chất phân phối đều sang nhánh phụ theo đúng thiết kế thủy lực. Tuy nhiên, t nối ren trong không có khả năng tự điều tiết lưu lượng. Nếu cần đóng/mở hoặc kiểm soát lưu lượng tại nhánh rẽ, kỹ thuật viên bắt buộc phải kết hợp lắp đặt thêm van bi, van cầu, van kim hoặc các dòng van điều khiển phù hợp ngay phía sau nhánh.

Các loại T ren trong phổ biến

Thị trường hiện nay cung cấp rất nhiều chủng loại t nối ren trong khác nhau được phân chia theo cấu trúc hình học và chất liệu chế tạo:

• T nối ren trong đều: Cả ba đầu kết nối đều có cùng một kích thước đường kính (ví dụ như t nối ren trong 1/2", t nối ren trong 3/4", t nối ren trong 1", hay chuẩn t nối ren trong DN20). Loại này dùng khi các nhánh rẽ có cùng quy cách ống.

• T nối ren trong giảm: Có kích thước nhánh phụ nhỏ hơn so với đường ống chính (ví dụ: T 1" x 1" x 1/2"), dùng khi cần trích một nhánh nhỏ từ trục ống lớn.

• T nối ren trong bằng đồng: Rất được ưa chuộng trong hệ thống cấp nước sinh hoạt dân dụng và các công trình cơ điện nhờ độ bền cơ học ổn định.

• T nối ren trong inox: Chuyên dụng cho các môi trường đòi hỏi khả năng chống ăn mòn hóa học cao hoặc hệ thống nước sạch tiêu chuẩn khắt khe.

• T nối ren trong thép: Phù hợp với các hệ thống đường ống công nghiệp nặng, áp suất lớn và điều kiện làm việc khắc nghiệt.

Kích thước T nối ren trong được xác định như thế nào?

Hệ thống kích thước của t nối ren trong thường được biểu thị thông qua hệ đo lường inch, thông số danh nghĩa DN hoặc quy cách bước ren chi tiết cho từng nhánh. Các quy cách thông dụng bao gồm: t nối ren trong 1/2", t nối ren trong 3/4", t nối ren trong 1", t nối ren trong 1 1/4", t nối ren trong 1 1/2" và t nối ren trong 2".

Một sai lầm rất phổ biến của thợ lắp đặt là đo đường kính ngoài của ống rồi mặc định đó là kích thước ren. Thực tế, quy chuẩn ren phụ thuộc vào đường kính định mức, hệ ren và bước ren kỹ thuật. Hai phụ kiện có cùng kích thước danh nghĩa nhưng khác tiêu chuẩn ren hoàn toàn không thể vặn khớp vào nhau. Do đó, việc xác định chính xác thông số kỹ thuật trước khi mua hàng là yếu tố quyết định sự thành công của công việc lắp đặt.

T ren trong BSP và NPT khác nhau thế nào?

• Tiêu chuẩn BSP (British Standard Pipe): Hệ thống ren ống phổ biến rộng rãi tại Anh, Việt Nam và nhiều quốc gia trên thế giới, bao gồm hai dạng chính là BSPP (ren song song) và BSPT (ren côn).

• Tiêu chuẩn NPT (National Pipe Thread): Hệ thống ren ống tiêu chuẩn theo quy định của Hoa Kỳ, đặc trưng bởi thiết kế ren côn có độ kín khít cơ học cao.

Tại sao không nên tùy tiện lắp lẫn ren BSP với ren NPT? Do sự khác biệt rõ rệt về góc ren (BSP góc 55 độ, NPT góc 60 độ), bước ren và đường kính hình học. Việc cố tình vặn ép hai tiêu chuẩn này với nhau sẽ dẫn đến tình trạng bị kẹt ren, hỏng chân ren, biến dạng kim loại hoặc gây rò rỉ nghiêm trọng áp suất hệ thống. Khi mua t nối ren trong, người mua không chỉ hỏi size mà bắt buộc phải xác định rõ tiêu chuẩn ren đi kèm.

T nối ren trong bằng đồng, inox và thép khác nhau thế nào?

Việc lựa chọn vật liệu t nối ren trong không được phép dựa thuần túy vào giá rẻ. Người kỹ sư cần phải đánh giá toàn diện các yếu tố gồm lưu chất dẫn truyền, mức áp suất làm việc, nhiệt độ vận hành, môi trường xung quanh và tuổi thọ mong muốn của công trình.

Thông số kỹ thuật cần kiểm tra trước khi mua T ren trong

• Kích thước danh nghĩa: Quy cách DN hoặc số đo inch của các nhánh.

• Kiểu loại T: T dạng đều ba đầu hoặc T giảm nhánh.

• Tiêu chuẩn ren: BSP (BSPP/BSPT) hoặc NPT theo đặc thù thiết bị.

• Loại kết nối: Cả ba đầu đều là ren trong.

• Vật liệu chế tạo: Đồng thau, inox, thép carbon hoặc nhựa kỹ thuật.

• Áp suất và nhiệt độ làm việc: Giới hạn chịu tải tối đa của phụ kiện.

• Tính chất lưu chất: Nước sạch, nước nóng, dầu, khí nén hay hóa chất.

• Thương hiệu và nguồn gốc: Đảm bảo tiêu chuẩn sản xuất minh bạch.

T nối ren trong và T ren ngoài khác nhau thế nào?

• T nối ren trong: Có phần ren nằm ở phía bên trong các đầu kết nối, chuyên dùng để vặn siết trực tiếp vào các đầu ống hoặc thiết bị có đầu ren ngoài tương ứng.

• T ren ngoài: Có hệ thống ren nằm ở phía bên ngoài các nhánh, dùng để kết nối với các đoạn ống hoặc phụ kiện mang đầu ren trong.

Việc phân biệt rõ ràng hai dạng phụ kiện này giúp tránh tình trạng mua nhầm chiều ren, đảm bảo quá trình thi công diễn ra nhanh chóng, khớp nối khít hoàn toàn mà không cần dùng đến các đầu chuyển đổi phức tạp.

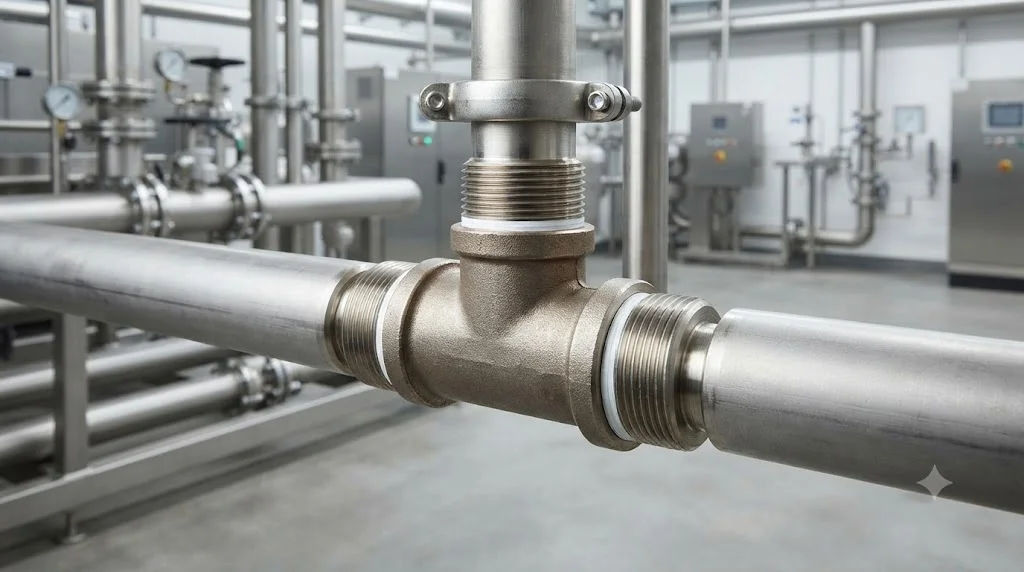

T nối ren trong được sử dụng ở đâu?

• Hệ thống nước dân dụng: Chia nhánh cấp nước sinh hoạt trong nhà ở, chung cư cao tầng, kết nối bình nước nóng hoặc hệ thống máy bơm gia đình.

• Hệ thống cơ điện tòa nhà (MEP): Lắp đặt trong các tuyến ống cấp thoát nước, hệ thống điều hòa không khí trung tâm (HVAC) và phòng cháy chữa cháy (PCCC).

• Hệ thống khí nén công nghiệp: Phân phối khí áp lực từ máy nén đến các thiết bị tác động trên dây chuyền sản xuất.

• Hệ thống tưới tiêu nông nghiệp: Chia nhánh mạng lưới ống dẫn nước tưới tự động quy mô lớn.

• Chế tạo máy móc thiết bị: Làm điểm kết nối trung gian giữa đường ống dẫn lưu chất và các cổng chờ ren của máy móc công nghiệp.

Những sai lầm thường gặp khi chọn T nối ren trong

1. Nhầm lẫn giữa ren trong và ren ngoài: Dẫn đến việc không thể thực hiện thao tác vặn kết nối vào đường ống.

2. Chỉ chọn theo thông số DN: Bỏ qua tiêu chuẩn ren BSP hay NPT khiến bước ren bị vênh lệch, không khít.

3. Không quan tâm đến áp suất làm việc: Lắp phụ kiện dân dụng áp thấp vào hệ thống bơm công nghiệp gây nứt vỡ, tai nạn lao động.

4. Dùng sai vật liệu cho lưu chất: Lắp phụ kiện đồng hoặc thép thông thường vào môi trường hóa chất ăn mòn mạnh.

5. Siết ren quá lực: Dùng lực cơ học quá mạnh làm nứt vỡ thân phụ kiện hoặc biến dạng chân ren.

6. Bỏ qua vật liệu làm kín: Không sử dụng băng tan hoặc keo khóa ren đúng cách gây ra hiện tượng rò rỉ nước liên tục.

Cách chọn T nối ren trong đúng nhu cầu

• Bước 1: Xác định chức năng: Làm rõ mục đích sử dụng là chia nhánh đường ống, lấy điểm chờ thiết bị hay kết nối van khóa.

• Bước 2: Xác định kích thước: Kiểm tra quy cách inch hoặc DN, đo đạc kích thước thực tế nếu là thay thế phụ kiện cũ.

• Bước 3: Xác định tiêu chuẩn ren: Kiểm tra xem hệ thống dùng chuẩn ren BSP (BSPP/BSPT) hay chuẩn NPT của Mỹ.

• Bước 4: Lựa chọn vật liệu: Cân nhắc sử dụng đồng, inox hay thép dựa trên môi trường lưu chất thực tế.

• Bước 5: Kiểm tra điều kiện vận hành: Đánh giá mức áp suất tối đa, nhiệt độ dòng chảy và tần suất sử dụng.

• Bước 6: Kiểm tra không gian lắp đặt: Đảm bảo góc xoay và hướng đường ống thuận lợi cho việc thi công vặn siết.

Checklist lắp đặt T ren trong

• Kiểm tra kỹ sự đồng bộ về kích thước và tiêu chuẩn ren.

• Làm sạch hoàn toàn bề mặt ren ngoài và t nối ren trong trước khi lắp.

• Quấn một lượng băng tan PTFE vừa đủ theo chiều kim đồng hồ hoặc tra keo khóa ren chuyên dụng.

• Vặn siết bằng tay trước cho đến khi khớp ren ăn sâu, sau đó dùng mỏ lết siết lực vừa đủ.

• Không dùng lực quá mạnh làm hỏng chân ren hoặc biến dạng phụ kiện.

• Cố định chắc chắn đường ống, tránh để hệ thống chịu ứng suất uốn cong bất thường.

• Vận hành thử nghiệm áp lực và kiểm tra kỹ tình trạng rò rỉ ngay sau khi hoàn tất.

Lưu ý an toàn: Đối với các hệ thống đường ống áp suất cao hoặc dẫn truyền hóa chất nguy hiểm, quy trình lắp đặt phải tuân thủ tuyệt đối theo tiêu chuẩn kỹ thuật thiết kế của nhà máy thay vì chỉ dựa vào kinh nghiệm thủ công thông thường.

Câu hỏi thường gặp về T nối ren trong

1. T ren trong là gì?

T nối ren trong là phụ kiện đường ống chữ T có các đầu kết nối dạng ren nằm phía trong, dùng để chia nhánh hoặc kết nối các đoạn ống, thiết bị có đầu ren ngoài.

2. T nối ren trong có những kích thước nào?

Phụ kiện này có đa dạng kích thước thông dụng như 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"... tùy theo tiêu chuẩn sản xuất của từng hãng.

3. T nối ren trong BSP có lắp với ren NPT được không?

Không nên mặc định là lắp được vì bước ren và góc ren giữa BSP và NPT có sự khác biệt lớn, dễ gây rò rỉ hoặc hỏng ren khi ép vặn.

4. Nên chọn T nối ren trong bằng đồng hay inox?

Phụ thuộc vào môi trường lưu chất, áp suất, nhiệt độ và yêu cầu chống ăn mòn của hệ thống đường ống thực tế.

5. Làm sao xác định đúng T nối ren trong khi thay thế?

Cần kiểm tra kỹ kích thước, tiêu chuẩn ren, vật liệu và quy cách nhánh, đồng thời nên mang mẫu hoặc cung cấp hình ảnh thực tế cho nhà cung cấp để đối chiếu chính xác.

Chọn đúng T nối ren trong để đảm bảo kết nối đường ống

Phụ kiện t ren trong đóng vai trò vô cùng quan trọng trong việc phân nhánh và kết nối các tuyến ống công nghiệp cũng như dân dụng. Việc lựa chọn sản phẩm không thể chỉ dựa vào kích thước bề ngoài hay cảm tính mà đòi hỏi sự kiểm soát chặt chẽ từ tiêu chuẩn ren, loại ren, vật liệu cho đến áp suất và nhiệt độ làm việc. Sự tương thích chính xác sẽ giúp hệ thống vận hành an toàn, bền bỉ và loại bỏ hoàn toàn các sự cố rò rỉ đáng tiếc.
