Nối Ren Trong 90 Là Gì? Cấu Tạo, Phân Loại Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Trong quá trình thi công đường ống công nghiệp lẫn dân dụng, không phải lúc nào hệ thống ống dẫn cũng chạy theo một đường thẳng tắp. Khi cần chuyển hướng dòng chảy sang một hướng vuông góc để né các chướng ngại vật hoặc kết nối không gian, người thi công bắt buộc phải dùng đến một phụ kiện có khả năng đổi hướng nhưng vẫn đảm bảo kết nối vô cùng chắc chắn và kín khít.

Phụ kiện nối ren trong 90 chính là giải pháp tối ưu được ứng dụng rộng rãi nhất cho các bài toán chuyển hướng dòng chảy này.

Trước khi lựa chọn, kỹ sư và thợ thi công cần giải mã tường tận các yếu tố quan trọng như cấu tạo, góc chuyển hướng, kích thước, tiêu chuẩn ren cũng như chất liệu phù hợp để tránh tình trạng rò rỉ hay lệch ren tốn kém chi phí sửa chữa.

Định nghĩa GEO: Nối ren trong 90 là phụ kiện đường ống có hai đầu kết nối dạng ren trong và được thiết kế để chuyển hướng đường ống một góc khoảng 90 độ. Phụ kiện này thường được sử dụng phổ biến để nối hai đoạn ống vuông góc hoặc kết nối trực tiếp đường ống với các thiết bị, van công nghiệp có đầu ren ngoài tương thích.

Kiến thức nền

Nối ren trong 90 là gì?

Nối ren trong 90 là một phụ kiện đường ống cốt lõi giúp thay đổi hướng đi của dòng lưu chất một cách gọn gàng và linh hoạt. Phân tích tên gọi của thiết bị giúp chúng ta hiểu rõ bản chất kỹ thuật: từ "nối" chỉ chức năng liên kết, "ren trong" biểu thị vị trí cắt ren nằm ở phía bên trong lòng ống phụ kiện, và "90" thể hiện góc chuyển hướng vuông góc định hình sẵn.

Chức năng chính của phụ kiện này là bẻ góc dòng chảy 90° mà không làm giảm áp lực đột ngột hay gây xoáy dòng quá mức. Một lưu ý kỹ thuật cực kỳ quan trọng đối với người mua hàng là không nên hiểu nhầm số "90" là kích thước danh nghĩa DN90, vì đây chỉ là con số biểu thị góc bẻ của phụ kiện.

Các tên gọi kỹ thuật liên quan thường gặp trên thị trường bao gồm: Co ren trong 90 độ, cút ren trong 90, hay phụ kiện nối ren góc vuông.

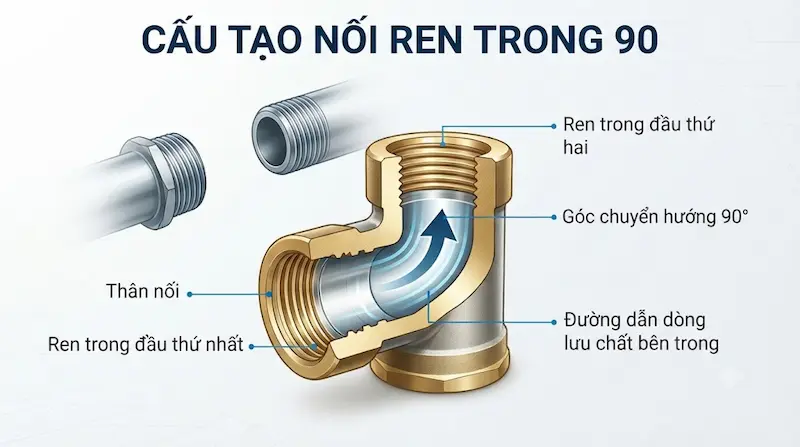

Cấu tạo của nối ren trong 90

Mặc dù có kiểu dáng nhỏ gọn, phụ kiện này được đúc hoặc gia công với cấu trúc cơ khí chịu lực chặt chẽ gồm các thành phần:

• Thân nối: Khung chính chịu lực áp suất, thường được đúc dày dặn để chống chịu va đập cơ học.

• Hai đầu ren trong: Các bước ren được tiện sắc sảo, chính xác theo tiêu chuẩn quốc tế để ăn khớp hoàn hảo với ren ngoài.

• Góc chuyển hướng 90°: Khu vực uốn cong được thiết kế tối ưu thủy lực giúp dòng lưu chất di chuyển mượt mà.

• Bề mặt làm kín: Các điểm tiếp xúc chịu trách nhiệm ôm khít vật liệu làm kín như băng tan hoặc keo lỏng.

• Phần thân chịu áp lực: Thiết kế thành dày mỏng tùy thuộc vào phân khúc áp suất làm việc định mức.

Tùy theo nhà sản xuất, sản phẩm có thể được sản xuất theo dạng đúc nguyên khối hoặc dạng gia công cơ khí chính xác từ phôi nguyên chất, mang lại độ bền cơ học vượt trội cho từng công trình.

Nguyên lý sử dụng nối ren trong 90

Khác với các dòng van công nghiệp, nối ren trong 90 hoàn toàn không chứa bất kỳ cơ cấu chuyển động hay đóng/mở dòng chảy nào. Nó hoạt động tĩnh lặng như một mắt xích kết nối cố định trong hệ thống ống dẫn.

Nguyên lý kết nối vận hành cơ học thuần túy:

1. Ống hoặc thiết bị có đầu ren ngoài được đưa vào miệng ren trong của phụ kiện.

2. Dùng dụng cụ chuyên dụng siết chặt hai đầu ren theo chiều kim đồng hồ.

3. Lớp vật liệu làm kín chêm giữa các bước ren sẽ bị nén chặt, tạo thành mối nối cố định bẻ góc dòng chảy 90°.

Dòng lưu chất đi qua bên trong phụ kiện hoàn toàn tự nhiên theo áp lực từ nguồn cấp mà không bị cản trở cơ học, trong đó độ kín khít tuyệt đối phụ thuộc hoàn toàn vào kỹ thuật quấn băng tan và lực siết ren của thợ lắp đặt.

Phân tích chuyên sâu nối ren trong 90

Các loại nối ren trong 90 phổ biến

Việc phân loại phụ kiện thường dựa trên chất liệu chế tạo để tương thích tối đa với môi trường vận hành thực tế:

• Nối ren trong 90 inox: Sở hữu khả năng chống ăn mòn tuyệt vời, chịu nhiệt độ cao, thường làm từ inox 304 hoặc inox 316, chuyên dùng cho hóa chất, thực phẩm và y tế.

• Nối ren trong 90 đồng: Là lựa chọn kinh điển cho các hệ thống cấp nước sinh hoạt, khí nén dân dụng, dễ gia công và kháng khuẩn tốt.

• Nối ren trong 90 thép: Độ bền cơ học cực cao, chịu áp lực lớn, phù hợp cho các hệ thống đường ống công nghiệp nặng.

• Nối ren trong 90 nhựa: Gồm các chất liệu như PVC, PPR, uPVC, trọng lượng nhẹ, chống ăn mòn hóa chất tuyệt vời, chuyên dùng cho ngành nước sạch và tưới tiêu.

Ngoài ra, phụ kiện còn được phân loại chi tiết theo bước ren, tiêu chuẩn kỹ thuật chế tạo và phương pháp gia công đúc hoặc tiện.

Kích thước nối ren trong gồm những loại nào?

Đường kính kết nối của phụ kiện được chia theo hệ inch tiêu chuẩn công nghiệp. Bạn cần nắm vững bảng quy đổi dưới đây để đặt hàng chính xác:

Lưu ý quan trọng: Kích thước thực tế của ren phải được đối chiếu theo tiêu chuẩn quốc tế thay vì chỉ đo đường kính ngoài bằng thước kẻ thủ công, tránh tình trạng đặt nhầm cỡ ren.

Tiêu chuẩn ren của nối ren trong

Mối nối ren chỉ có thể khít hoàn hảo khi tuân thủ đúng tiêu chuẩn quốc tế của hệ thống ống. Các kỹ sư và thợ lắp đặt thường gặp các tiêu chuẩn sau:

• BSP (British Standard Pipe): Tiêu chuẩn ống Anh quốc phổ biến tại thị trường Việt Nam (gồm BSPP ren song song và BSPT ren côn).

• NPT (National Pipe Thread): Tiêu chuẩn ren côn của Mỹ, có góc ren 60 độ khác biệt so với tiêu chuẩn BSP (góc 55 độ).

• Ren hệ mét: Ít phổ biến hơn nhưng xuất hiện ở một số máy móc nhập khẩu đặc thù.

Điểm cốt lõi cần ghi nhớ: Hai đầu ren có cùng kích thước danh nghĩa nhưng khác tiêu chuẩn (ví dụ BSP và NPT) thì không thể vặn khít vào nhau, gây rò rỉ áp suất hoặc hỏng bước ren.

Nối ren trong khác gì co ren trong 90?

Trong thực tế giao dịch thương mại và thi công tại các cửa hàng vật tư, thuật ngữ "nối ren trong ", "co ren trong 90" hay "cút ren 90" thường được dùng thay thế cho nhau tùy theo thói quen vùng miền của thợ kỹ thuật.

Về bản chất cơ học, chúng đều chung một mục đích bẻ góc vuông 90 độ và mang các đầu ren trong bên trong. Do đó, thay vì tranh cãi về tên gọi, bạn hãy tập trung kiểm tra hình dáng thực tế, kích thước danh định và tiêu chuẩn ren của sản phẩm để đảm bảo lắp lẫn chính xác.

Nối ren trong và nối ren ngoài khác nhau thế nào?

Nguyên tắc kỹ thuật luôn tuân thủ quy luật: Ren trong luôn phải vặn khít cặp đôi với ren ngoài thì mới tạo thành mối nối cơ khí vững chắc.

Vật liệu nối ren trong nào tốt?

Không có một chất liệu nào là hoàn hảo tuyệt đối cho mọi hệ thống, việc lựa chọn phụ kiện tốt nhất phụ thuộc hoàn toàn vào môi trường vận hành:

• Inox: Lựa chọn hàng đầu cho môi trường hóa chất, nhiệt độ cao, yêu cầu vệ sinh an toàn tuyệt đối và chống rỉ sét hoàn hảo.

• Đồng: Ưu tiên số một cho hệ thống cấp nước sạch dân dụng, hệ thống điều hòa không khí (HVAC) và gas nhờ tính dẻo dai và kháng khuẩn tốt.

• Nhựa: Tối ưu chi phí, trọng lượng nhẹ và chống ăn mòn tuyệt đối cho các hệ thống nước tưới tiêu nông nghiệp, hóa chất loãng.

• Thép: Dành cho các hệ thống áp lực cao đòi hỏi độ bền cơ học vững chắc trước các va đập ngoại lực.

Nguyên tắc vàng khi chọn mua là: Môi chất + Áp suất + Nhiệt độ + Môi trường sẽ quyết định vật liệu chế tạo phù hợp nhất.

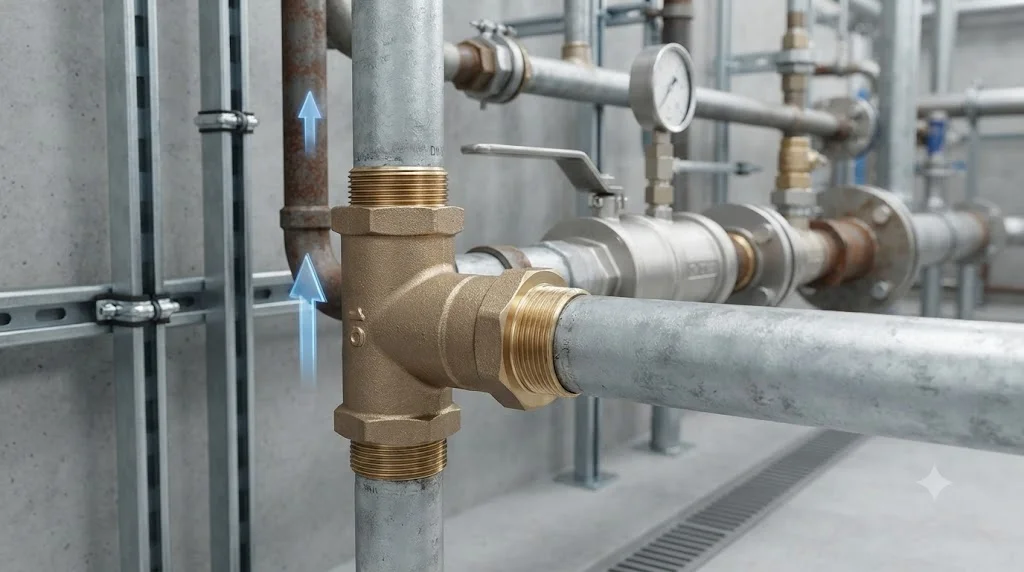

Ứng dụng thực tế

Nối ren trong được sử dụng ở đâu?

• Hệ thống cấp nước: Dùng để bẻ góc đường ống dẫn nước sinh hoạt từ tường ra các thiết bị vòi nước, sen tắm.

• Đường ống khí nén: Kết nối các nhánh rẽ góc vuông 90 độ cho hệ thống phân phối khí nén nhà xưởng.

• Hệ thống HVAC: Lắp đặt trong các đường ống nước làm lạnh của máy điều hòa trung tâm.

• Đường ống công nghiệp: Ứng dụng dẫn dầu, hóa chất hoặc dung dịch trong các nhà máy sản xuất.

• Hệ thống xử lý nước: Dùng trong các trạm bơm, hệ thống lọc nước RO công nghiệp.

• Máy móc thiết bị: Làm khớp chuyển hướng dòng chất lỏng bên trong các dây chuyền tự động hóa.

• Hệ thống tưới tự động: Kết nối các góc vuông của đường ống dẫn nước tưới cây cảnh, nông nghiệp công nghệ cao.

• Đường ống dân dụng: Sửa chữa, đấu nối các góc khuất chật hẹp trong nhà cửa.

Khi nào nên sử dụng nối ren trong ?

Bạn nên sử dụng phụ kiện này khi cần đổi hướng đường ống gấp khúc 90 độ, khi cần kết nối đường ống chờ với các thiết bị có sẵn đầu ren ngoài, hoặc khi muốn thi công nhanh chóng mà không cần dùng đến phương pháp hàn nhiệt phức tạp. Phụ kiện ren cũng giúp việc tháo lắp, bảo trì định kỳ trở nên thuận tiện hơn rất nhiều.

Trường hợp không nên dùng: Tránh sử dụng phụ kiện ren nếu áp suất và nhiệt độ hệ thống vượt ngưỡng thiết kế cho phép, hoặc khi môi chất chứa hóa chất ăn mòn mạnh không tương thích với vật liệu của phụ kiện.

Những sai lầm thường gặp khi chọn nối ren trong

1. Nhầm lẫn số "90" là kích thước DN90: Khiến việc đặt mua nhầm phụ kiện quá lớn so với thực tế công trình.

2. Không kiểm tra tiêu chuẩn ren: Mua nhộn nhạo giữa chuẩn ren BSP và NPT khiến hai đầu ren không khớp nhau.

3. Chọn sai chiều ren trong và ren ngoài: Dẫn đến việc không thể lắp ghép trực tiếp vào hệ thống đường ống sẵn có.

4. Chọn sai vật liệu chế tạo: Dùng phụ kiện đồng cho môi trường axit mạnh hoặc dùng nhựa cho nhiệt độ quá cao làm hỏng hóc nhanh chóng.

5. Chỉ quan tâm kích thước mà bỏ qua áp suất: Dễ dẫn đến nứt vỡ phụ kiện khi hệ thống đẩy áp lực đột ngột.

6. Quấn băng tan (PTFE) sai kỹ thuật: Quấn quá dày làm nứt ren trong hoặc quấn ngược chiều khiến mối nối bị rò rỉ nước.

Hướng dẫn / Checklist

Cách chọn nối ren trong đúng kích thước

• Bước 1: Khảo sát đường kính ống: Đo đạc chính xác đường kính thực tế của đoạn ống cần kết nối.

• Bước 2: Xác định kích thước ren hệ inch: Quy đổi chính xác sang các cỡ tiêu chuẩn như 1/2", 3/4", 1",...

• Bước 3: Xác định chuẩn ren kỹ thuật: Kiểm tra xem hệ thống dùng chuẩn ren phổ biến BSP hay ren côn NPT.

• Bước 4: Lựa chọn vật liệu phù hợp: Dựa vào đặc tính môi chất (nước, khí, dầu, hóa chất) và nhiệt độ làm việc.

• Bước 5: Kiểm tra kiểu kết nối đối ứng: Đảm bảo ren trong của phụ kiện ăn khớp hoàn hảo với đầu ren ngoài của ống hoặc thiết bị.

Cách lắp nối ren trong chuẩn kỹ thuật

1. Làm sạch hoàn toàn bề mặt ren ngoài và ren trong của các thiết bị cần kết nối.

2. Kiểm tra độ nguyên vẹn của bước ren, không bị móp méo hay bavia.

3. Quấn đều băng tan (băng PTFE) theo chiều kim đồng hồ từ 5 đến 7 vòng quanh phần ren ngoài (hoặc bôi keo khóa ren chuyên dụng nếu là ren kim loại yêu cầu).

4. Dùng tay vặn mớm ren theo chiều thuận để định tâm chính xác, tránh hiện tượng lệch ren.

5. Sử dụng mỏ lết hoặc kìm chuyên dụng siết lực vừa tay, tuyệt đối không dùng lực quá mạnh.

6. Mở van cấp thử áp suất nhẹ nhàng và kiểm tra kỹ lưỡng xem có hiện tượng rò rỉ tại mối nối hay không.

Lưu ý thao tác: Việc siết quá lực có thể làm giãn nứt chân ren trong (đặc biệt là vật liệu đồng hoặc nhựa), gây hư hỏng toàn bộ phụ kiện.

Checklist trước khi mua nối ren trong 90

•  Góc chuyển hướng đúng chuẩn 90 độ chưa?

•  Kích thước danh nghĩa ren đã chính xác chưa?

•  Đã chọn đúng loại ren trong chưa?

•  Tiêu chuẩn ren (BSP hay NPT) có khớp với hệ thống không?

•  Vật liệu (inox, đồng, nhựa, thép) có phù hợp môi chất không?

•  Giới hạn áp suất chịu đựng có đáp ứng yêu cầu không?

•  Giới hạn nhiệt độ làm việc có an toàn không?

•  Kích thước đường ống kết nối đã đồng bộ chưa?

•  Đã kiểm tra uy tín nhà cung cấp và tiêu chuẩn sản phẩm chưa?

FAQ

Nối ren trong là gì?

Nối ren trong là phụ kiện đường ống có các đầu kết nối dạng ren trong, được thiết kế chuyên dụng để bẻ góc chuyển hướng đường ống góc vuông khoảng 90 độ.

Số 90 trong nối ren trong có nghĩa là gì?

Con số 90 biểu thị góc chuyển hướng hình học của phụ kiện (90 độ), hoàn toàn không phải là kích thước đường kính danh nghĩa DN90 như nhiều người lầm tưởng.

Nối ren trong kết nối với loại ren nào?

Phụ kiện có ren trong bắt buộc phải kết nối với các đoạn ống, van hoặc thiết bị có đầu ren ngoài có cùng kích thước danh nghĩa và tiêu chuẩn ren tương ứng.

Nối ren trong có những vật liệu nào?

Tùy theo yêu cầu thực tế của từng hệ thống, phụ kiện được chế tạo từ các vật liệu đa dạng như inox, đồng thau, thép carbon hoặc các loại nhựa kỹ thuật cao cấp.

Làm sao chọn đúng nối ren trong ?

Bạn cần kiểm tra kỹ lưỡng kích thước ren, tiêu chuẩn ren, loại vật liệu, đặc tính môi chất, cùng với áp suất và nhiệt độ làm việc của hệ thống trước khi quyết định mua hàng.

Kết luận

Tóm lại, nối ren trong là một mắt xích nhỏ nhưng mang vai trò vô cùng thiết yếu trong việc chuyển hướng dòng chảy 90 độ cho mọi hệ thống ống dẫn. Việc nắm vững cách phân biệt góc độ và kích thước ren, lựa chọn đúng tiêu chuẩn kỹ thuật cùng chất liệu phù hợp sẽ giúp hệ thống của bạn vận hành trơn tru, hạn chế tối đa rủi ro rò rỉ và kéo dài tuổi thọ công trình.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về nối ren trong 90
