Van nước các loại: Phân loại, nguyên lý hoạt động và hướng dẫn chọn mua chuẩn xác

Khi đường ống bị rò rỉ hoặc cần kiểm soát dòng nước, nhiều người chỉ quan tâm đến việc mua một chiếc van mới. Tuy nhiên, chọn sai loại van nước các loại có thể khiến thiết bị nhanh hỏng, dòng chảy không ổn định hoặc không đáp ứng được yêu cầu vận hành thực tế của công trình. Việc mua nhầm sản phẩm không chỉ tốn kém chi phí thay thế mà còn làm gián đoạn hệ thống cấp nước, gây ảnh hưởng lớn đến sinh hoạt hoặc hoạt động sản xuất. Để tránh những rủi ro này, cần làm rõ sự khác biệt giữa van bi và van cổng, khi nào cần van một chiều, mức độ phù hợp của van bướm, cũng như cách chọn đúng vật liệu và kích thước DN chuẩn xác trước khi đưa ra quyết định đặt mua.

Van nước các loại khác nhau như thế nào?

Không có một loại van nước các loại nào là tốt nhất cho mọi hệ thống đường ống. Mỗi dòng sản phẩm được thiết kế với một cấu trúc cơ khí và mục đích chuyên biệt nhằm giải quyết các bài toán kỹ thuật cụ thể.

Việc phân biệt rõ ràng các chủng loại thiết bị giúp kỹ thuật viên và người quản lý dự án tối ưu hóa hiệu suất dòng chảy. Ví dụ, hệ thống cấp nước sinh hoạt gia đình sẽ có tiêu chuẩn lựa chọn hoàn toàn khác biệt so với các tuyến ống công nghiệp quy mô lớn hay hệ thống PCCC áp lực cao. Do đó, việc thấu hiểu đặc tính kỹ thuật của từng dòng thiết bị là bước đệm quan trọng để đảm bảo hệ thống vận hành bền bỉ, tránh tình trạng rò rỉ hay sụt áp ngoài ý muốn.

Van nước là gì?

Van nước là thiết bị được lắp trên đường ống để đóng, mở, điều tiết hoặc kiểm soát hướng dòng chảy của nước. Tùy thiết kế, van có thể được vận hành bằng tay, bộ truyền động điện/khí nén hoặc tự động theo điều kiện áp suất và dòng chảy.

Các chức năng cốt lõi của thiết bị bao gồm đóng/mở hoàn toàn dòng chảy, điều tiết lưu lượng qua khe hở, ngăn chặn triệt để dòng chảy ngược và giảm hoặc kiểm soát áp suất trong các hệ thống chuyên dụng. Cần lưu ý rằng “van nước” là cách gọi chung theo môi trường hoặc lưu chất sử dụng, không phải tên của một cấu trúc cơ khí cụ thể. Do đó, thuật ngữ này bao gồm rất nhiều dòng sản phẩm với cấu tạo và nguyên lý vận hành hoàn toàn khác nhau.

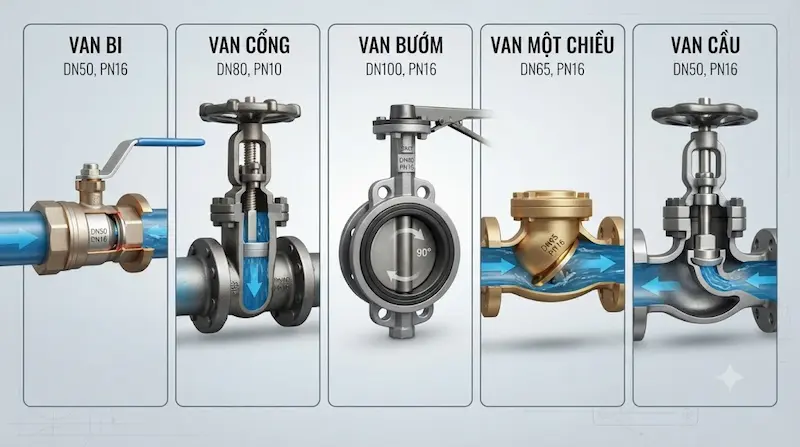

Nguyên lý hoạt động của van nước

Quá trình vận hành của van nước diễn ra theo cơ chế chuyển động của dòng nước từ nguồn đi qua cơ cấu đóng/mở bên trong thân van trước khi tiếp tục phân phối vào đường ống phía sau.

Tùy theo chủng loại, bộ phận trực tiếp kiểm soát dòng chảy có thể là viên bi khoét lỗ, đĩa van xoay, cửa van nâng hạ, lá van bản lề hoặc các piston chuyên dụng. Ví dụ, van bi sử dụng tay gạt làm viên bi bên trong xoay góc 90 độ để mở hoặc chặn đứng đường nước. Van bướm vận hành bằng cách xoay đĩa van quanh trục trung tâm. Van cổng sử dụng cửa van di chuyển lên xuống theo chiều dọc, trong khi van một chiều tận dụng chính áp lực dòng chảy tác động lên lá van để tự động đóng mở theo một hướng thiết kế duy nhất.

Tại sao không nên dùng mọi loại van để điều tiết dòng liên tục? Vì hình dạng cơ cấu đóng mở và đặc tính thủy lực của từng dòng van là khác nhau; việc dùng van đóng/mở nhanh để tiết lưu dòng chảy trong thời gian dài sẽ gây ra hiện tượng mài mòn dòng, rung động và làm hỏng gioăng làm kín.

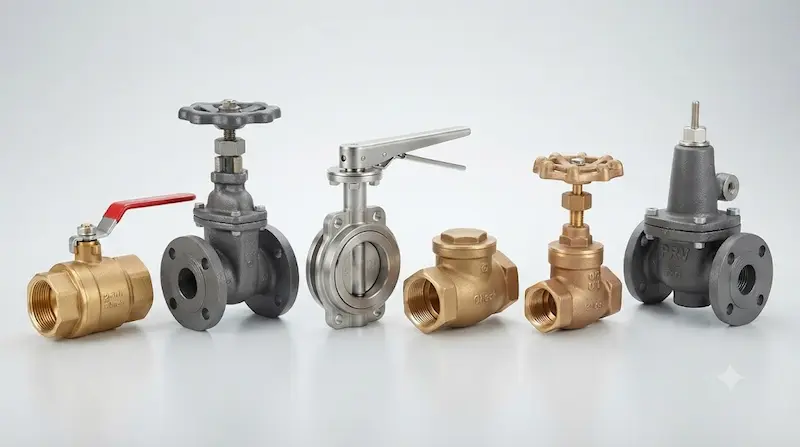

Các loại van nước phổ biến hiện nay

Thị trường thiết bị ngành nước hiện nay rất đa dạng với nhiều dòng sản phẩm chủ lực đáp ứng từng nhu cầu kỹ thuật cụ thể:

• Van bi: Nổi bật với khả năng đóng/mở nhanh, kết cấu phổ biến, dễ thao tác và có nhiều lựa chọn vật liệu. Các từ khóa chuyên ngành thường gặp gồm van bi, van bi nước, van bi đồng, và van bi inox.

• Van bướm: Sở hữu thiết kế gọn gàng, tiết kiệm không gian, phù hợp với các đường ống có kích thước lớn và có thể tích hợp bộ truyền động tự động (actuator). Các từ khóa phổ biến là van bướm nước, van bướm inox, và van bướm gang.

• Van cổng: Chuyên dùng cho nhiệm vụ đóng hoặc mở hoàn toàn tuyến ống chính, có nhiều cấu hình và vật liệu khác nhau như van cổng nước, van cổng ty nổi, và van cổng ty chìm.

• Van một chiều: Chức năng kiểm soát dòng chảy một hướng, giúp ngăn chặn hiện tượng dòng chảy ngược bảo vệ máy bơm hiệu quả.

• Van cầu: Cấu trúc dòng chảy phức tạp hơn, thích hợp cho các ứng dụng đòi hỏi khả năng điều tiết lưu lượng dòng chảy chính xác.

• Van giảm áp: Tự động điều tiết và ổn định áp suất dòng nước ở phía sau van theo mức cấu hình thiết lập sẵn.

Phân loại van nước theo vật liệu

• Van nước bằng đồng: Rất phổ biến trong hệ thống nước dân dụng, bao gồm các dòng van bi, van góc, van một chiều. Cần kiểm tra kỹ giới hạn nhiệt độ, áp suất và tính chất lưu chất.

• Van nước bằng gang: Thường gặp ở các đường ống kích thước lớn của tòa nhà hoặc nhà máy, chủ yếu là van bướm, van cổng và van một chiều gang.

• Van nước inox: Khả năng chống ăn mòn cực kỳ vượt trội trong các môi trường khắc nghiệt, là lựa chọn hàng đầu khi yêu cầu về độ bền vật liệu ở mức cao.

• Van nhựa: Ưu thế lớn về khả năng kháng hóa chất và chống ăn mòn trong một số hệ thống xử lý nước, tuy nhiên phải kiểm tra nghiêm ngặt giới hạn nhiệt độ và áp suất làm việc.

Tại sao không nên chọn van nước các loại chỉ dựa vào vật liệu? Vì vật liệu cấu tạo chỉ là một yếu tố cấu thành. Người mua bắt buộc phải đánh giá đồng thời lưu chất, nhiệt độ, áp suất, kích thước, kiểu kết nối và chức năng vận hành của hệ thống.

Phân loại van nước theo kiểu kết nối

• Van ren: Thiết kế phổ biến cho các đường ống có kích thước nhỏ, lắp đặt thuận tiện nhưng đòi hỏi phải xác định chính xác chuẩn ren (ren trong, ren ngoài, chuẩn BSP hoặc NPT).

• Van mặt bích: Giải pháp tiêu chuẩn cho đường ống kích thước lớn hoặc các hệ thống công nghiệp chịu áp lực cao, đòi hỏi phải đối chiếu chính xác tiêu chuẩn mặt bích (JIS, DIN, ANSI).

• Van wafer: Thiết kế dạng kẹp mỏng nằm giữa hai mặt bích đường ống, rất gọn nhẹ và phổ biến ở dòng van bướm.

• Van lug: Tích hợp các tai bắt bu-lông có ren trực tiếp trên thân van, giúp việc tháo lắp đường ống trở nên thuận tiện hơn ở các vị trí đầu tuyến.

Một thiết bị dù có đúng kích thước danh nghĩa DN nhưng nếu sai kiểu kết nối thì hoàn toàn không thể lắp đặt vào hệ thống, gây lãng phí thời gian và chi phí đổi trả.

Thông số kỹ thuật quan trọng khi chọn van nước

Thông số DN không phải là yếu tố duy nhất quyết định. Hai thiết bị cùng mang kích thước DN50 vẫn có thể khác biệt hoàn toàn về vật liệu, định mức áp suất, tiêu chuẩn kết nối và giới hạn nhiệt độ làm việc. Do đó, không nên đặt hàng chỉ bằng một câu lệnh đơn giản "cho tôi mua van DN50".

So sánh van bi, van bướm, van cổng và van một chiều

• Cần đóng/mở nhanh, thao tác gọn: Ưu tiên chọn van bi.

• Đường ống kích thước lớn, không gian chật hẹp: Cân nhắc sử dụng van bướm.

• Cần cách ly toàn bộ tuyến ống chính: Lựa chọn tối ưu là van cổng.

• Cần bảo vệ máy bơm khỏi nước chảy ngược: Bắt buộc phải lắp van một chiều.

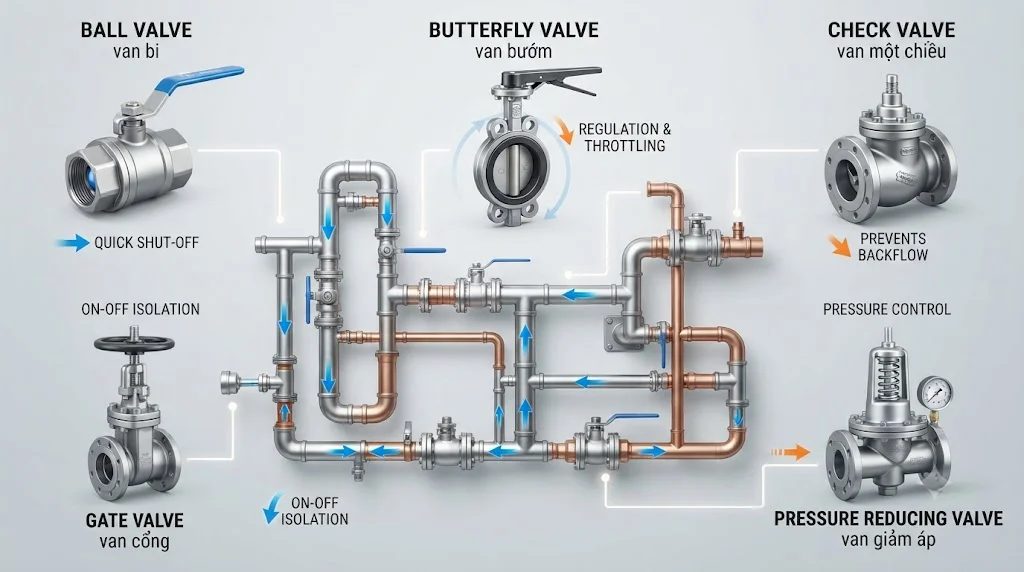

Van nước các loại được sử dụng ở đâu?

Các dòng van nước các loại hiện diện trong mọi khía cạnh của đời sống và sản xuất công nghiệp:

• Khu vực dân dụng: Lắp đặt trong hệ thống cấp nước sinh hoạt nhà ở, chung cư cao tầng, bình nước nóng năng lượng mặt trời và hệ thống tưới tiêu sân vườn.

• Khối thương mại: Vận hành trong các tòa nhà văn phòng, khách sạn, trung tâm thương mại và hệ thống điều hòa không khí trung tâm (HVAC).

• Lĩnh vực công nghiệp: Phân phối nước nhà máy, các trạm xử lý nước thải, hệ thống làm mát tuần hoàn và đường ống công nghệ cao.

• Nông nghiệp quy mô lớn: Kiểm soát mạng lưới trạm bơm tưới tiêu, kênh dẫn nước và hệ thống phân phối nước tự động.

Sự liên kết chặt chẽ giữa van, đường ống, máy bơm và lưu lượng áp suất quyết định sự ổn định của toàn bộ hạ tầng dẫn nước.

8 sai lầm phổ biến khi chọn mua van nước

1. Chỉ chọn theo kích thước đơn thuần: Bỏ qua các thông số kỹ thuật khác dẫn đến việc không tương thích hệ thống.

2. Không xác định rõ chức năng: Dùng sai loại van cho mục đích điều tiết hoặc chống dòng ngược.

3. Không kiểm tra chuẩn ren: Mua nhầm chuẩn ren kết nối khiến việc vặn siết bị hỏng chân ren.

4. Nhầm lẫn DN với đường kính thực tế: Không đo đạc kỹ kích thước vật lý của đường ống cũ khi thay thế.

5. Bỏ qua áp suất làm việc: Lắp đặt van dân dụng áp thấp vào hệ thống bơm tăng áp công nghiệp gây nứt vỡ.

6. Dùng sai vật liệu cho lưu chất: Sử dụng vật liệu kém chống chịu trong môi trường nước chứa hóa chất ăn mòn.

7. Không quan tâm đến giới hạn nhiệt độ: Gây chảy gioăng làm kín khi gặp dòng nước nóng vượt mức cho phép.

8. Mua van giá rẻ trôi nổi: Sử dụng thiết bị thiếu thông số kỹ thuật và không có datasheet chứng nhận chất lượng.

Cách chọn van nước phù hợp trong 6 bước

• Bước 1: Xác định chức năng: Làm rõ nhu cầu thực tế là đóng/mở, điều tiết lưu lượng, chống chảy ngược hay giảm áp lực.

• Bước 2: Xác định kích thước: Kiểm tra thông số DN, số inch hoặc đo trực tiếp đường kính đường ống cũ nếu đang trong quá trình thay thế.

• Bước 3: Xác định loại lưu chất: Phân định rõ nước sạch sinh hoạt, nước nóng, nước thải hay dung dịch có chứa hóa chất.

• Bước 4: Kiểm tra điều kiện làm việc: Đánh giá mức áp suất tối đa, nhiệt độ vận hành, lưu lượng dòng chảy và tần suất đóng mở trong ngày.

• Bước 5: Lựa chọn vật liệu: Cân nhắc sử dụng đồng, gang, inox hay nhựa dựa trên môi trường lắp đặt thực tế.

• Bước 6: Kiểm tra kết nối và datasheet: Đối chiếu kỹ kiểu ren, mặt bích và thông số từ nhà sản xuất trước khi chính thức đặt hàng.

Checklist lắp đặt và sử dụng van nước

• Kiểm tra kỹ sự tương thích về kích thước và tiêu chuẩn kết nối.

• Lắp đặt đúng chiều mũi tên dòng chảy nếu van có yêu cầu chuyên biệt.

• Làm sạch bề mặt kết nối ren hoặc mặt bích, sử dụng vật liệu làm kín phù hợp.

• Cố định chắc chắn đường ống, tránh để xảy ra hiện tượng lệch tâm gây ứng suất cơ học lên thân van.

• Không dùng lực quá mạnh khi siết vặn để tránh làm nứt vỡ chân ren.

• Vận hành thử nghiệm và kiểm tra kỹ tình trạng rò rỉ ngay sau khi cấp nước trở lại.

• Thực hiện kế hoạch kiểm tra và bảo trì định kỳ hệ thống.

Lưu ý quan trọng: Đối với các hệ thống đường ống áp suất cao hoặc dây chuyền công nghiệp quan trọng, việc lựa chọn và lắp đặt thiết bị phải tuân thủ nghiêm ngặt theo bản vẽ thiết kế kỹ thuật của nhà sản xuất.

Câu hỏi thường gặp về van nước các loại

1. Có những loại van nước các loại nào phổ biến?

Các dòng thông dụng gồm van bi, van bướm, van cổng, van một chiều, van cầu, van giảm áp và một số dòng van chuyên dụng phục vụ các ngành nghề đặc thù.

2. Nên dùng van bi hay van cổng?

Nếu ưu tiên thao tác đóng/mở nhanh bằng tay gạt, van bi là lựa chọn tối ưu. Trong khi đó, van cổng chuyên dùng để cách ly các tuyến ống tổng có kích thước lớn.

3. Van nước inox có tốt hơn van đồng không?

Không có câu trả lời tuyệt đối. Khả năng chịu lực và chống ăn mòn của vật liệu phụ thuộc hoàn toàn vào môi trường lưu chất, nhiệt độ và mức áp suất của hệ thống.

4. Làm sao biết van nước có đúng kích thước?

Cần kiểm tra ký hiệu DN/inch trên thân, đo đạc kích thước thực tế đường ống và đối chiếu chiều dài tổng thể của van cũ khi thực hiện thay thế.

5. Van một chiều dùng để làm gì?

Van một chiều được thiết kế để cho phép dòng nước chuyển động theo một hướng nhất định và tự động đóng lại để ngăn chặn triệt để hiện tượng dòng chảy ngược.

Chọn đúng loại van nước để hệ thống vận hành ổn định

Hệ thống van nước các loại rất đa dạng và mỗi dòng sản phẩm đảm nhiệm một chức năng kỹ thuật riêng biệt. Việc lựa chọn thiết bị không nên dựa vào cảm tính hay chỉ nhìn vào tên gọi và kích thước bề ngoài. Doanh nghiệp và người sử dụng cần tuân thủ chuỗi kiểm tra từ chức năng, kích thước, kiểu kết nối, vật liệu cho đến áp suất, nhiệt độ và tính chất lưu chất. Sự kết hợp chính xác giữa van bi, van bướm, van cổng hay van một chiều sẽ giúp hệ thống vận hành an toàn, bền bỉ và tối ưu hóa chi phí dài hạn.
