Van 1 1: Phân loại, thông số kỹ thuật và hướng dẫn lựa chọn chính xác

Khi cần thay một chiếc van trên hệ thống nước, khí hoặc đường ống công nghiệp, người dùng thường chỉ biết đường ống đang sử dụng loại van 1 inch và tìm kiếm sản phẩm thay thế dựa trên thông số này. Tuy nhiên, kích thước đơn thuần chưa đủ để xác định chính xác thiết bị phù hợp với hệ thống.

Việc mua nhầm phụ kiện không chỉ gây lãng phí chi phí mua mới mà còn làm gián đoạn tiến độ thi công, thậm chí gây rò rỉ áp suất nghiêm trọng trong quá trình vận hành. Để chọn đúng sản phẩm, cần làm rõ các yếu tố kỹ thuật cốt lõi như kiểu dáng van, phương pháp kết nối ren hay mặt bích, chất liệu chế tạo, khả năng chịu áp suất cũng như môi trường lưu chất thực tế.

Van 1 1 dùng cho đường ống nào?

Không có một dòng sản phẩm duy nhất nào đại diện cho tất cả các hệ thống đường ống. Việc lựa chọn van 1 1 đòi hỏi sự thấu hiểu về thông số danh nghĩa, áp suất làm việc và đặc tính kỹ thuật của từng loại van cụ thể.

Sự chênh lệch nhỏ về tiêu chuẩn kết nối, bước ren hoặc giới hạn áp suất chịu tải có thể khiến việc lắp đặt trở nên bất khả thi. Do đó, việc nắm vững bản chất cấu tạo và các tiêu chuẩn kỹ thuật sẽ giúp kỹ thuật viên cũng như chủ đầu tư chủ động tối ưu hóa hệ thống, hạn chế tối đa rủi ro sự cố phát sinh trong suốt vòng đời vận hành.

Van 1 inch là gì?

Van 1 1 là cách gọi chung cho các loại van có kích thước kết nối danh nghĩa tương đương 1 inch, được sử dụng để đóng, mở, điều tiết hoặc kiểm soát dòng lưu chất trong hệ thống đường ống. Tùy thuộc vào chủng loại van và tiêu chuẩn kết nối của nhà sản xuất, kích thước thực tế của thân van, bước ren hoặc đầu nối có thể có sai số nhất định.

Quy đổi kỹ thuật cơ bản cho thấy 1 inch tương đương 25,4 mm, tuy nhiên kích thước danh nghĩa này không nhất thiết bằng đường kính đo thực tế bằng thước cơ khí. Một hệ thống đường ống có thể ứng dụng nhiều kiểu kết nối và nhiều dòng van khác nhau cùng kích thước danh nghĩa. Do đó, việc xác định rõ tiêu chuẩn kỹ thuật và kiểu liên kết luôn đóng vai trò quyết định trước khi đưa ra quyết định mua hàng.

Các loại van 1 inch phổ biến

Thị trường hiện nay cung cấp rất nhiều dòng sản phẩm van 1 inch với cơ chế vận hành và tính năng chuyên biệt khác nhau:

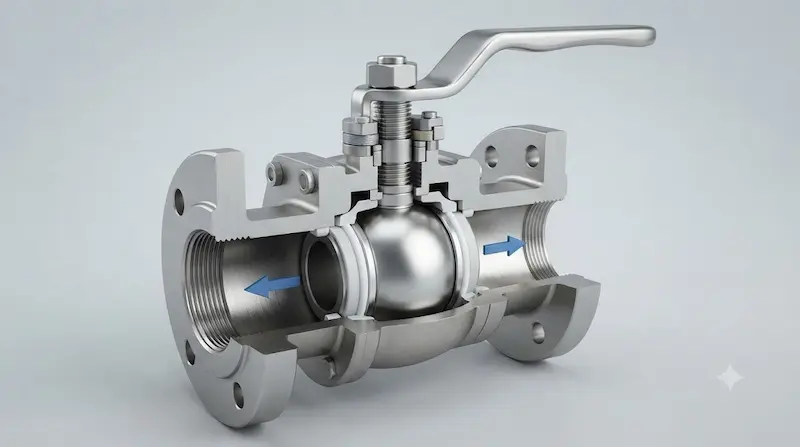

• Van bi 1 inch: Sử dụng bi đục lỗ xoay góc 90 độ để đóng hoặc mở dòng chảy nhanh chóng, rất phù hợp cho các hệ thống nước và ứng dụng công nghiệp thông thường.

• Van cổng 1 inch: Sử dụng đĩa van chuyển động tịnh tiến lên xuống, tối ưu cho các ứng dụng đóng hoặc mở hoàn toàn tuyến ống.

• Van một chiều 1 inch: Cho phép lưu chất di chuyển theo một hướng duy nhất và tự động ngăn chặn hoàn toàn hiện tượng chảy ngược.

• Van cầu 1 inch: Có cấu trúc dòng chảy uốn lượn, mang lại khả năng điều tiết lưu lượng chính xác trong các ứng dụng kỹ thuật phù hợp.

• Van bướm: Cơ cấu đĩa van quay quanh trục để kiểm soát lưu lượng trên các hệ thống đường ống tương thích.

• Van giảm áp/điều khiển: Chuyên dùng khi hệ thống đòi hỏi sự kiểm soát nghiêm ngặt về áp suất hoặc lưu lượng tự động.

Việc xác định chính xác chức năng vận hành cần thiết của hệ thống luôn là bước tiên quyết giúp người mua chọn đúng dòng van thay vì chỉ tìm kiếm theo tên gọi chung chung.

Kích thước van 1 inch thực tế là bao nhiêu?

Trong ngành kỹ thuật đường ống, quy chuẩn “1 inch” được hiểu theo kích thước danh nghĩa chứ không hoàn toàn tương ứng với đường kính đo thực tế. Do đó, kích thước danh nghĩa, đường kính trong, đường kính ngoài và thông số ren kết nối có sự khác biệt rõ rệt.

Tại sao van 1 inch không nhất thiết đo được đúng 25,4 mm? Vì kích thước danh nghĩa được chuẩn hóa theo hệ thống sản xuất ống và phụ kiện quốc tế. Việc chỉ dùng thước kẹp đo đường kính ngoài để kết luận quy cách van tiềm ẩn rủi ro sai sót rất cao. Thay vào đó, cần tra cứu catalogue của nhà sản xuất, kiểm tra tiêu chuẩn ren và loại kết nối thực tế để đảm bảo độ chính xác tuyệt đối.

Van 1 inch ren trong, ren ngoài và nối bích khác nhau thế nào?

• Van ren trong: Thiết kế có ren nằm ở phía bên trong đầu kết nối, thường dùng để liên kết trực tiếp với các đoạn ống hoặc phụ kiện mang đầu ren ngoài.

• Van ren ngoài: Thiết kế có ren nằm ở phía bên ngoài, chuyên kết hợp với các đầu nối mang ren trong tương thích.

• Van mặt bích: Kết nối thông qua hệ thống mặt bích đúc liền thân, bu-lông siết lực và vòng đệm gioăng làm kín, chuyên dùng cho các hệ thống công nghiệp lớn đòi hỏi độ chắc chắn cao và thuận tiện khi tháo lắp bảo trì.

Sự sai lệch về kiểu kết nối sẽ khiến thiết bị không thể lắp ráp vào hệ thống dù kích thước danh nghĩa hoàn toàn trùng khớp.

Van 1 inch bằng đồng, inox, gang và nhựa khác nhau thế nào?

Việc lựa chọn vật liệu cho van 1 inch không được phép dựa thuần túy vào tiêu chí giá rẻ. Người kỹ sư cần phải đánh giá đồng thời các yếu tố gồm tính chất lưu chất, mức áp suất vận hành, nhiệt độ môi trường và tuổi thọ yêu cầu của toàn bộ hệ thống đường ống.

Thông số kỹ thuật cần kiểm tra khi mua van 1 inch

• Kích thước danh nghĩa: Chuẩn quy cách 1 inch hoặc hệ DN tương đương.

• Chủng loại van: Van bi, van cổng, van một chiều hay van điều tiết.

• Vật liệu chế tạo: Đồng thau, inox (304/316), gang xám hoặc nhựa kỹ thuật (UPVC/PPR).

• Kiểu kết nối: Ren trong, ren ngoài hay lắp mặt bích tiêu chuẩn.

• Tiêu chuẩn ren: Hệ ren BSP hoặc NPT quốc tế.

• Áp suất làm việc: Giới hạn áp suất định mức chịu tải của van.

• Nhiệt độ vận hành: Ngưỡng nhiệt độ tối đa của dòng lưu chất.

• Loại lưu chất: Nước sạch, nước thải, hơi nóng, khí nén hay hóa chất.

• Thương hiệu và xuất xứ: Đảm bảo chất lượng sản phẩm từ nhà sản xuất uy tín.

Khi cần thay thế thiết bị cũ hỏng, việc cung cấp hình ảnh thực tế, thông số in trên thân van cùng kích thước kết nối chính xác sẽ giúp quá trình tìm mua diễn ra thuận lợi, tránh tình trạng mua đúng kích thước nhưng không thể lắp đặt [chèn link: tư vấn chọn mua van công nghiệp].

Van 1 1 chịu áp suất bao nhiêu?

Giới hạn áp suất chịu tải của van 1 inch không cố định mà thay đổi tùy thuộc vào chủng loại, vật liệu cấu thành, công nghệ thiết kế và tiêu chuẩn sản xuất của từng hãng. Người dùng thường bắt gặp các thông số áp suất được ký hiệu trên thân van như PN10, PN16, PN25 đối với tiêu chuẩn châu Âu hoặc Class 150, Class 300 đối với tiêu chuẩn Mỹ.

Hai dòng van cùng có kích thước 1 inch hoàn toàn có thể sở hữu mức áp suất định mức (pressure rating) khác nhau một trời một vực. Do đó, việc quy hoạch thông số áp suất kết hợp cùng nhiệt độ và tính chất lưu chất là bắt buộc để đảm bảo an toàn kỹ thuật cho toàn bộ mạng lưới đường ống.

So sánh van bi 1 inch, van cổng 1 inch và van một chiều 1 inch

Nếu hệ thống yêu cầu thao tác khóa mở nhanh chóng, van bi là lựa chọn hàng đầu. Trong khi đó, van một chiều đóng vai trò bảo vệ thiết bị bơm khỏi hiện tượng phản áp, giúp hệ thống vận hành ổn định và an toàn hơn.

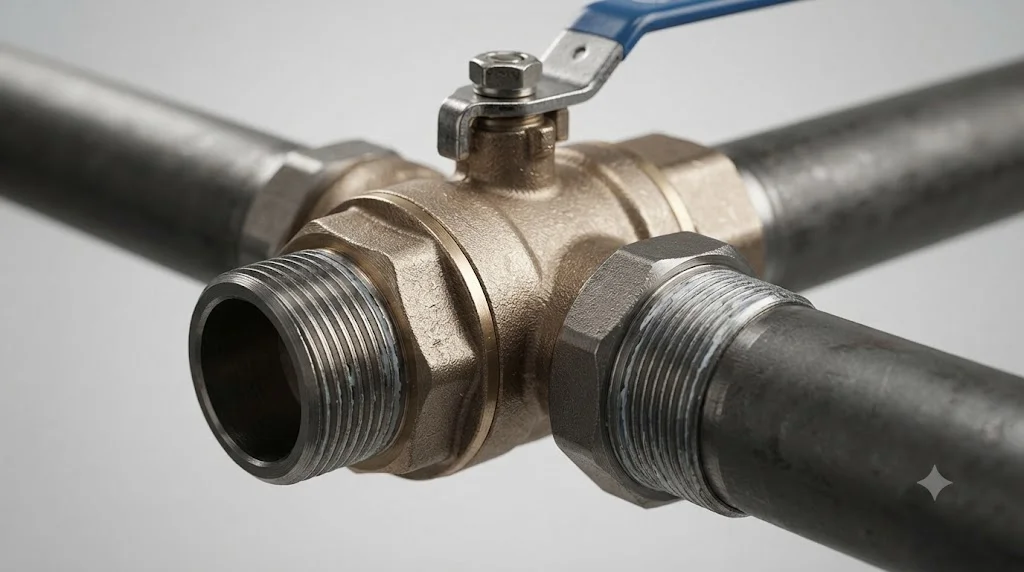

Van 1 inch được sử dụng ở đâu?

• Hệ thống cấp nước dân dụng và công nghiệp: Lắp đặt tại các mạng lưới cấp nước nhà ở, chung cư, nhà xưởng và các trạm bơm tăng áp cục bộ.

• Hệ thống tưới tiêu tự động: Dùng để phân chia các nhánh nước, kiểm soát lưu lượng tưới tiêu nông nghiệp quy mô lớn.

• Hệ thống khí nén: Phân phối khí áp lực cao trong các nhà máy sản xuất khi đáp ứng đủ tiêu chuẩn vật liệu và áp suất.

• Hệ thống điều hòa không khí (HVAC): Lắp đặt trong các đường ống nước lạnh tuần hoàn, tháp giải nhiệt (cooling tower) hoặc máy làm lạnh nước (chiller).

• Ngành công nghệ phụ trợ: Phục vụ các dây chuyền sản xuất công nghiệp nhẹ, hệ thống xử lý nước cấp và nước thải.

Những sai lầm thường gặp khi chọn van 1 1

1. Nghĩ 1 inch đương nhiên bằng 25,4 mm thực tế: Dẫn đến việc nhầm lẫn kích thước kết nối khi lắp vào đường ống.

2. Không xác định rõ loại van: Lựa chọn nhầm van bi thành van một chiều hoặc van cổng khiến hệ thống không vận hành đúng chức năng.

3. Bỏ qua tiêu chuẩn ren kết nối: Kết hợp nhầm lẫn giữa hệ ren BSP và NPT gây hỏng chân ren và rò rỉ lưu chất.

4. Không kiểm tra giới hạn áp suất: Lắp van có định mức áp suất thấp hơn áp lực thực tế của hệ thống dẫn đến nứt vỡ thiết bị.

5. Chọn sai vật liệu chế tạo: Sử dụng vật liệu không kháng được hóa chất gây ăn mòn nhanh chóng chỉ sau thời gian ngắn sử dụng.

6. Chỉ cân nhắc yếu tố giá rẻ: Mua phải sản phẩm kém chất lượng, không rõ nguồn gốc dẫn đến chi phí thay thế sửa chữa đội lên cao.

Cách chọn van 1 inch đúng nhu cầu

• Bước 1: Xác định rõ chức năng: Làm rõ yêu cầu hệ thống là đóng mở nhanh, điều tiết lưu lượng hay ngăn dòng chảy ngược.

• Bước 2: Xác định kích thước: Kiểm tra quy chuẩn 1 inch và hệ thống đường ống thực tế đang sử dụng.

• Bước 3: Xác định kiểu kết nối: Lựa chọn hình thức ren trong, ren ngoài hay kết nối mặt bích phù hợp.

• Bước 4: Chọn vật liệu phù hợp: Cân nhắc đồng, inox, gang hay nhựa dựa trên môi trường lưu chất.

• Bước 5: Kiểm tra điều kiện vận hành: Đối chiếu giới hạn áp suất, nhiệt độ và tính chất ăn mòn của môi chất.

• Bước 6: Kiểm tra không gian lắp đặt: Đảm bảo kích thước tổng thể của van phù hợp với khoảng cách không gian thực tế trên tuyến ống.

Checklist trước khi mua van 1 inch

• Xác nhận chính xác quy cách kích thước danh nghĩa 1 inch.

• Lựa chọn đúng chủng loại van theo yêu cầu kỹ thuật.

• Kiểm tra chuẩn xác kiểu kết nối ren hoặc mặt bích.

• Đối chiếu tiêu chuẩn ren kết nối (BSP/NPT).

• Đảm bảo vật liệu thân van và gioăng làm kín tương thích với lưu chất.

• Kiểm tra thông số áp suất làm việc tối đa (Pressure Rating).

• Xác minh giới hạn nhiệt độ vận hành của thiết bị.

• Yêu cầu tài liệu kỹ thuật, catalogue và chính sách bảo hành rõ ràng từ nhà cung cấp.

Câu hỏi thường gặp về van 1 inch

1. Van 1 1 có đường kính đúng 25,4 mm không?

Không hoàn toàn. 1 inch là kích thước danh nghĩa theo tiêu chuẩn ống, còn đường kính đo thực tế có thể thay đổi tùy thuộc vào kiểu kết nối và thiết kế của nhà sản xuất.

2. Van 1 1 gồm những loại nào?

Thị trường có rất nhiều dòng sản phẩm như van bi, van cổng, van một chiều, van cầu và các loại van điều khiển tự động khác.

3. Van 1 inch có dùng được cho hệ thống nước không?

Hoàn toàn được. Rất nhiều dòng sản phẩm được thiết kế chuyên dụng cho nước, tuy nhiên người dùng vẫn cần kiểm tra kỹ vật liệu và giới hạn áp suất trước khi lắp đặt.

4. Nên chọn van 1 inch bằng đồng hay inox?

Điều này phụ thuộc hoàn toàn vào môi trường sử dụng. Đồng phù hợp với nước sạch dân dụng, trong khi inox là lựa chọn tối ưu cho các hệ thống đòi hỏi khả năng chống ăn mòn cao.

5. Làm sao xác định van cũ có phải loại 1 inch?

Không nên chỉ đo đường kính ngoài bằng thước. Hãy kiểm tra thông số ghi trên thân van, đối chiếu kiểu kết nối, tiêu chuẩn ren hoặc tra cứu catalogue kỹ thuật tương ứng.

Chọn van 1 inch không chỉ dựa vào kích thước

Thiết bị van 1 inch đóng vai trò cực kỳ quan trọng trong việc kiểm soát dòng chảy và đảm bảo sự vận hành ổn định cho toàn bộ mạng lưới đường ống. Việc lựa chọn sản phẩm không thể chỉ dựa vào thông số kích thước đơn thuần mà đòi hỏi sự đánh giá toàn diện về chủng loại van, kiểu kết nối, vật liệu chế tạo, tiêu chuẩn ren và định mức áp suất làm việc.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van 1 1
