One Way Valve là gì? Cấu tạo, nguyên lý hoạt động và cách lựa chọn phù hợp

Bạn đã bao giờ đối mặt với tình huống máy bơm vừa dừng nhưng nước lại chảy ngược, tạo ra tiếng va đập "ầm ầm" đầy đe dọa trong đường ống? Hay hệ thống khí nén của nhà máy thường xuyên bị tụt áp vô cớ, buộc máy nén phải khởi động lại liên tục, gây tiêu tốn điện năng? Đây không chỉ là những sự cố kỹ thuật đơn thuần, mà là dấu hiệu cho thấy hệ thống của bạn đang thiếu hoặc sử dụng sai loại one way valve.

Trong hầu hết các hệ thống đường ống công nghiệp, sự cố dòng chảy ngược là "kẻ thù" thầm lặng gây ra vô số thiệt hại: hỏng cánh quạt máy bơm, giảm tuổi thọ thiết bị, thất thoát áp suất, ô nhiễm môi chất, và đẩy chi phí bảo trì lên cao ngất ngưỡng. Một van nước 1 chiều – hay van một chiều – chính là giải pháp kỹ thuật đơn giản nhưng đóng vai trò "chốt chặn" tối quan trọng để bảo vệ toàn vẹn hệ thống của bạn. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn nắm vững kiến thức để làm chủ thiết bị quan trọng này trong mọi quy trình vận hành.

One Way Valve là gì?

One way valve (hay còn gọi là van một chiều) là thiết bị cơ khí chuyên dụng, được thiết kế để tự động cho phép lưu chất – bao gồm nước, khí, dầu, hơi hoặc các loại hóa chất – chỉ được phép di chuyển theo một hướng duy nhất trong đường ống. Ngay khi có dấu hiệu dòng chảy bị đảo ngược hoặc tốc độ dòng giảm về mức không, van sẽ lập tức đóng lại, ngăn chặn tuyệt đối hiện tượng chảy ngược.

Trong tài liệu kỹ thuật và môi trường thương mại, thiết bị này còn được gọi bằng nhiều tên gọi khác như:

• Check Valve (tên gọi quốc tế phổ biến nhất)

• Non-return Valve (van không quay lại)

• Backflow Prevention Valve (van ngăn ngừa chảy ngược)

Chức năng cốt lõi của van nước 1 chiều là đảm bảo an toàn cho máy bơm, máy nén khí và các thiết bị đo lường nhạy cảm. Vì sao nó cần thiết? Trong thực tế, các hệ thống đường ống là những thực thể động. Việc dừng đột ngột của bơm hoặc sự cố mất điện sẽ tạo ra các cột áp âm hoặc hiện tượng búa nước. Nếu không có van nước 1 chiều để "cắt" dòng chảy ngược, toàn bộ hệ thống sẽ chịu áp lực dư thừa, dễ dẫn đến nứt vỡ đường ống hoặc làm hỏng các linh kiện quan trọng. Dù bạn đang vận hành hệ thống xử lý nước thải, hệ thống cấp khí nén áp lực cao, hay các dây chuyền sản xuất thực phẩm khắt khe, việc hiểu rõ vai trò và lựa chọn chính xác loại van nước 1 chiều là bước đi nền tảng để tối ưu hóa hiệu suất vận hành dài hạn.

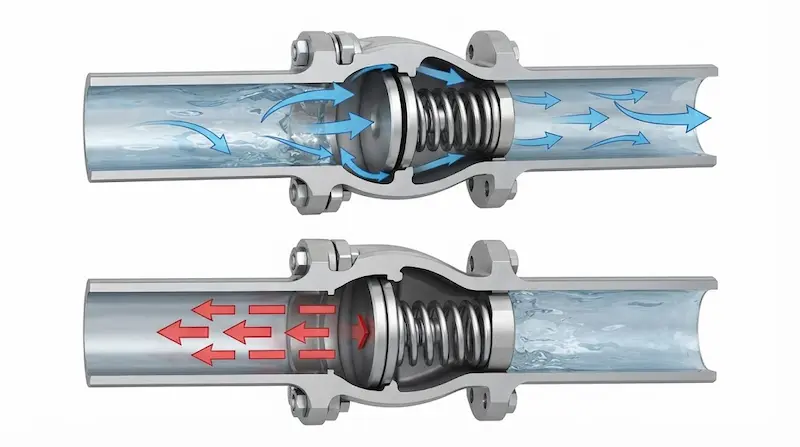

Nguyên lý hoạt động của One Way Valve

Điểm ưu việt khiến one way valve trở thành thiết bị không thể thay thế nằm ở cơ chế vận hành hoàn toàn tự động, dựa trên sự chênh lệch áp suất mà không cần nguồn năng lượng từ bên ngoài (điện, khí nén điều khiển hay tác động thủ công).

Quy trình vận hành được gói gọn qua các bước sau:

1. Trạng thái bình thường: Van ở trạng thái đóng nhờ trọng lực hoặc lực đàn hồi của lò xo.

2. Áp suất thuận: Khi áp suất phía đầu vào (upstream) lớn hơn phía đầu ra (downstream) vượt qua một ngưỡng áp suất tối thiểu – gọi là áp suất cracking – lực này sẽ đủ sức thắng được trọng lực của đĩa van hoặc lực nén lò xo.

3. Quá trình mở: Đĩa van (hoặc bi) bị đẩy rời khỏi vị trí seat (đế van), tạo ra khoảng trống cho lưu chất di chuyển thông suốt.

4. Áp suất ngược/Dừng dòng: Ngay khi máy bơm dừng hoặc áp suất đầu ra cao hơn đầu vào, lưu chất bắt đầu có xu hướng đi ngược lại. Lúc này, lực lò xo hoặc chính trọng lượng của lưu chất/đĩa van sẽ lập tức kéo bộ phận chặn quay trở lại vị trí "seat" ban đầu.

5. Van đóng hoàn toàn: Cửa van được bịt kín, chặn đứng dòng chảy ngược.

Tại sao van không cần điện? Câu trả lời nằm ở thiết kế cơ học thông minh. Van được thiết kế để "cảm nhận" áp suất từ dòng chảy. Vì nó tự đóng dựa trên định luật vật lý về cân bằng lực, van nước 1 chiều hoạt động vô cùng tin cậy ngay cả khi mất điện hoàn toàn. Đây chính là cơ chế bảo vệ thụ động an toàn nhất mà mọi hệ thống công nghiệp hiện đại đều bắt buộc phải trang bị.

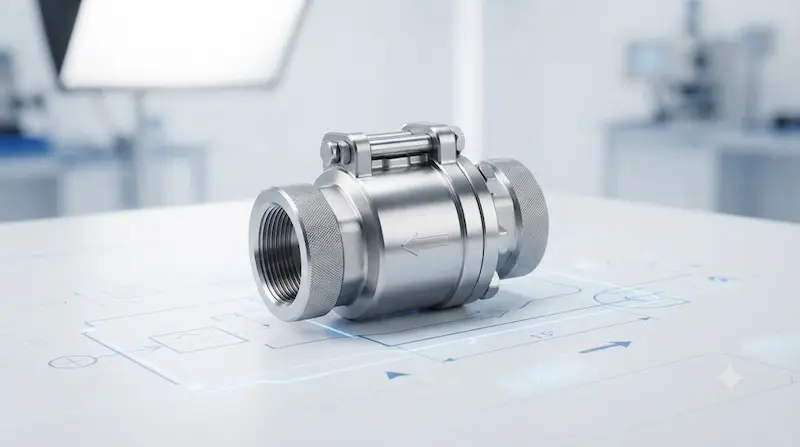

Cấu tạo của One Way Valve

Một van nước 1 chiều tiêu chuẩn thường được cấu thành từ các bộ phận then chốt sau:

• Body (Thân van): Là lớp vỏ chịu lực chính, chứa toàn bộ các chi tiết bên trong. Thường được đúc từ gang, inox hoặc đồng tùy thuộc vào môi trường sử dụng.

• Disc (Đĩa van): Bộ phận di chuyển (lá lật, đĩa trượt hoặc bi) đóng vai trò ngăn dòng chảy.

• Spring (Lò xo): Bộ phận hỗ trợ giúp van đóng nhanh hơn, ngăn ngừa hiệu quả hiện tượng búa nước.

• Seat (Đế van): Là điểm tiếp xúc giữa đĩa và thân van khi van đóng. Độ kín của van phụ thuộc chủ yếu vào độ chính xác của bề mặt này.

• Bonnet (Nắp van): Bộ phận che chắn, cho phép tháo lắp để bảo trì hoặc vệ sinh các bộ phận bên trong mà không cần tháo toàn bộ thân van khỏi đường ống.

Vật liệu chế tạo ảnh hưởng trực tiếp đến tuổi thọ và khả năng thích nghi: Với môi trường nước sạch, đồng và gang dẻo là lựa chọn phổ biến. Đối với hóa chất, axit hoặc môi trường hơi nóng, inox 316 hoặc nhựa chịu nhiệt (PTFE) là yêu cầu kỹ thuật bắt buộc để chống ăn mòn và oxy hóa.

Các loại van nước 1 chiều phổ biến

Việc phân loại van nước 1 chiều dựa trên cách thức bộ phận chặn (disc) di chuyển. Dưới đây là 5 loại phổ biến nhất:

Swing Check Valve (Van một chiều lá lật)

• Ưu điểm: Thiết kế đơn giản, độ cản dòng cực thấp, rất phù hợp cho đường ống có lưu lượng lớn.

• Nhược điểm: Đóng chậm hơn các loại khác, dễ gây tiếng ồn nếu đóng mạnh.

• Ứng dụng: Hệ thống cấp thoát nước, các hệ thống máy bơm cỡ lớn.

Lift Check Valve (Van một chiều dạng nâng)

• Ưu điểm: Đĩa van được dẫn hướng chính xác, độ kín cực cao, chịu được áp suất rất lớn.

• Nhược điểm: Gây tổn thất áp suất đáng kể do dòng chảy bị bẻ cong.

• Ứng dụng: Hệ thống hơi nóng (steam), khí nén cao áp.

Spring Check Valve (Van một chiều lò xo)

• Ưu điểm: Lắp đặt được ở mọi tư thế (ngang, đứng), lò xo giúp van đóng nhanh chóng, ngăn ngừa búa nước hiệu quả.

• Nhược điểm: Lò xo là bộ phận dễ bị mỏi sau nhiều năm sử dụng.

• Ứng dụng: Các hệ thống bơm tăng áp gia đình và công nghiệp.

Ball Check Valve (Van một chiều dạng bi)

• Ưu điểm: Khả năng tự làm sạch cao, viên bi lăn tự do nên ít bị kẹt rác, phù hợp với chất lỏng đặc.

• Nhược điểm: Phụ thuộc hoàn toàn vào trọng lực, cần lắp đặt theo đúng phương thẳng đứng.

• Ứng dụng: Hệ thống xử lý nước thải, bùn loãng, hệ thống hút có cặn.

Dual Plate Check Valve (Van một chiều 2 cửa)

• Ưu điểm: Thiết kế cực kỳ nhỏ gọn, nhẹ, tiết kiệm không gian lắp đặt, giảm chi phí lắp đặt trên các đường ống lớn.

• Nhược điểm: Cấu tạo phức tạp hơn nên đòi hỏi kỹ năng khi tháo lắp bảo trì.

• Ứng dụng: Hệ thống ống dẫn nước nhà máy, các trạm bơm cỡ lớn.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van nước 1 chiều, các kỹ sư cần đặc biệt chú ý đến:

• Áp suất (Pressure Rating): Phải tương đương hoặc cao hơn áp suất tối đa của hệ thống (PN10, PN16, PN25, ANSI 150, ANSI 300).

• Nhiệt độ: Kiểm tra giới hạn nhiệt của gioăng và vật liệu thân van.

• Kích thước đường ống: Phải khớp hoàn toàn với đường kính danh định (DN).

• Connection (Kiểu kết nối): Flanged (mặt bích) cho sự vững chãi, Threaded (ren) cho tiện lợi, hoặc Wafer (kẹp) cho sự linh hoạt trong không gian hẹp.

• Material (Vật liệu): Chọn Cast Iron, Ductile Iron, Bronze, Stainless Steel, hay nhựa (PVC/CPVC/PTFE) phụ thuộc vào lưu chất đi qua.

So sánh van nước 1 chiều với các loại van khác

Tại sao cần lắp One Way Valve?

Việc đầu tư lắp đặt một van nước 1 chiều chất lượng mang lại nhiều lợi ích thực tế:

1. Bảo vệ máy bơm: Tránh hiện tượng "bơm chạy ngược" khi dừng đột ngột, giảm cháy động cơ.

2. Tránh búa nước (Water Hammer): Triệt tiêu rung chấn, ngăn ngừa nứt vỡ đường ống và các mối nối.

3. Giữ áp cho hệ thống: Giúp hệ thống luôn sẵn sàng hoạt động mà không cần mồi nước lại từ đầu.

4. Bảo vệ đồng hồ và thiết bị đo: Tránh áp lực ngược làm hỏng các linh kiện nhạy cảm.

5. Tăng tuổi thọ thiết bị: Giảm mài mòn cơ học do dòng chảy ngược gây ra, giúp kéo dài thời gian giữa các kỳ bảo trì.

Những sai lầm thường gặp khi chọn van nước 1 chiều

Trong quá trình tư vấn kỹ thuật, chúng tôi thường thấy khách hàng mắc phải những sai lầm sau:

• Chọn sai vật liệu: Dùng van đồng cho hệ thống hóa chất dẫn đến rò rỉ sau thời gian ngắn.

• Chọn sai kiểu lắp: Dùng van lá lật lắp vào đường ống thẳng đứng, dẫn đến van không đóng kín được do trọng lực.

• Sai áp suất: Chọn van có áp suất danh định thấp hơn áp suất thực tế, gây nứt thân van.

• Bỏ qua tốc độ dòng: Tốc độ lưu chất quá nhanh gây rung lắc dữ dội, làm đĩa van bị gãy.

Hậu quả là rò rỉ, rung lắc hệ thống, hỏng đĩa van và cuối cùng là giảm hiệu suất sản xuất, gây đình trệ hoạt động kinh doanh.

Cách lựa chọn One Way Valve phù hợp (Checklist)

Để chọn được van nước 1 chiều tối ưu, bạn hãy dựa vào checklist sau:

1. Loại lưu chất: Nước sạch, nước thải, hơi nóng, hay hóa chất?

2. Nhiệt độ: Nhiệt độ min - max của lưu chất.

3. Áp suất: Áp suất làm việc tối đa (Pressure bar/psi).

4. Kích thước: Đường kính danh định của ống.

5. Kiểu kết nối: Bích, ren hay kẹp wafer?

6. Vật liệu: Inox, gang hay đồng?

7. Hướng lắp: Nằm ngang hay thẳng đứng?

8. Tốc độ dòng: Đảm bảo phù hợp để tránh gây búa nước.

9. Tiêu chuẩn: ISO, DIN, ANSI.

10. Chi phí bảo trì: Ưu tiên dòng có linh kiện thay thế dễ tìm.

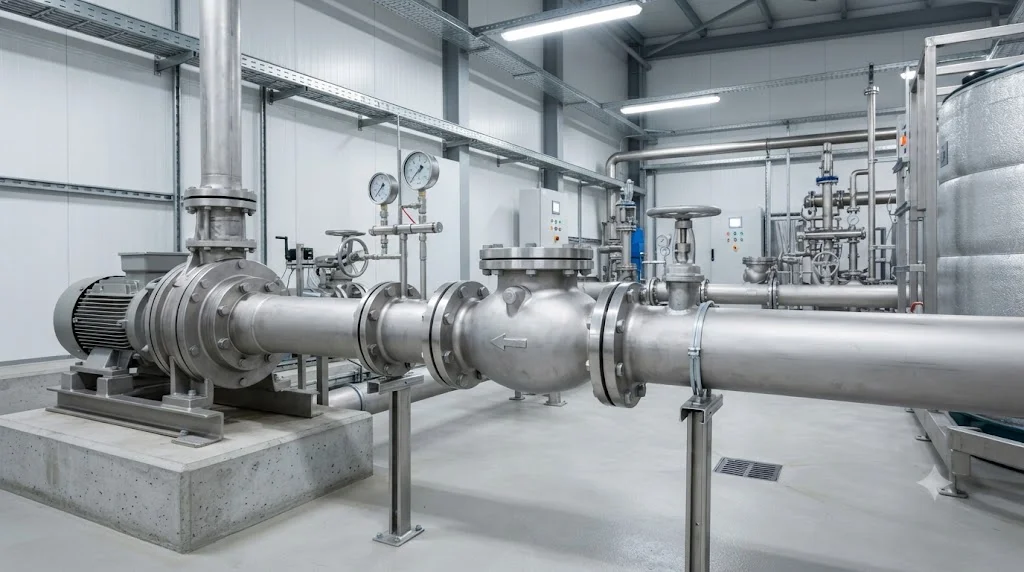

Hướng dẫn lắp đặt và bảo trì

• Lắp đặt: Luôn kiểm tra hướng mũi tên đúc trên thân van (đúng hướng dòng chảy).

• Làm sạch: Vệ sinh kỹ đường ống trước khi lắp để loại bỏ bavia, rác thải (nguyên nhân hàng đầu khiến van hở).

• Thực thi: Không siết ốc mặt bích quá lực gây nứt thân van.

• Kiểm tra: Kiểm tra rò rỉ ngay sau khi vận hành thử.

• Bảo trì: Định kỳ vệ sinh cặn bẩn, kiểm tra độ mòn của đĩa van và thay thế gioăng cao su định kỳ (nếu có).

Câu hỏi thường gặp

One Way Valve có giống Check Valve không?

Có, van nước 1 chiều chính là tên gọi tiếng Anh khác của Check Valve. Tại Việt Nam, chúng ta thường gọi chung là van một chiều.

Bao lâu nên bảo trì van một chiều?

Trung bình nên kiểm tra 6 tháng một lần. Nếu môi trường có nhiều tạp chất, nên kiểm tra 3 tháng/lần để tránh bị kẹt đĩa van.

Van một chiều có thể lắp ngang không?

Hầu hết các loại van nước 1 chiều đều lắp được nằm ngang. Riêng van bi (Ball check valve) và van dạng nâng (Lift check) cần chú ý hướng lắp theo chỉ dẫn nhà sản xuất.

Nên chọn Inox hay đồng cho đường ống nước?

Inox có độ bền cơ học cao, chống ăn mòn tuyệt vời, phù hợp cho mọi môi trường. Đồng chi phí rẻ hơn nhưng chỉ nên dùng cho nước sạch sinh hoạt.

Kết luận và CTA

Van nước 1 chiều không chỉ là một linh kiện cơ khí thông thường, mà là "trái tim" trong việc bảo vệ an toàn cho toàn bộ hệ thống đường ống công nghiệp. Việc đầu tư đúng loại, lắp đặt chuẩn xác không chỉ giúp hệ thống vận hành bền bỉ, tiết kiệm chi phí sửa chữa, nâng cao hiệu suất mà còn đảm bảo sự ổn định tuyệt đối cho dây chuyền sản xuất của bạn. Đừng để một sai lầm nhỏ trong lựa chọn thiết bị gây ra hậu quả lớn cho toàn bộ hệ thống sản xuất.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về one way valve
