Thông số 40A JIS10K là gì? Giải mã chi tiết kỹ thuật cho hệ thống đường ống

Trong lĩnh vực kỹ thuật đường ống, việc đọc hiểu các thông số kỹ thuật là yêu cầu tiên quyết để đảm bảo hệ thống vận hành an toàn. Tuy nhiên, 40A JIS 10K thường xuyên là nguồn cơn của những nhầm lẫn tai hại trong quá trình mua sắm và lắp đặt. Bài viết này sẽ phân tích chi tiết từ định nghĩa, thông số vật lý đến các ứng dụng thực tế, giúp bạn lựa chọn chính xác thiết bị cho công trình của mình.

1. Mở bài: Vì sao nhiều người nhầm lẫn khi đọc thông số 40A JIS10K?

Trong các dự án thi công thực tế, không hiếm trường hợp kỹ thuật viên đặt mua van hoặc phụ kiện nhưng khi đưa vào lắp đặt lại không thể khớp với mặt bích có sẵn. Nguyên nhân phổ biến nhất chính là sự nhầm lẫn giữa các tiêu chuẩn đo lường và áp lực. Một bộ phận người mua thường chỉ quan tâm đến kích thước mà quên mất rằng ký hiệu 40A JIS10K chứa đựng cả thông tin về kích cỡ danh nghĩa lẫn tiêu chuẩn kết nối của Nhật Bản.

Việc sai lệch tiêu chuẩn khiến các lỗ bu lông không trùng khớp, dẫn đến việc không thể kết nối hệ thống hoặc gây rò rỉ nghiêm trọng nếu cố tình "chế" lại. Điển hình là việc lắp lẫn giữa JIS10K (Nhật Bản) với PN16 (Châu Âu) hoặc ANSI (Mỹ). Hiểu rõ thông số 40a jis 10k không chỉ giúp bạn chọn đúng loại van 40a jis 10k, mặt bích jis10k mà còn tối ưu chi phí vật tư, tránh lãng phí do mua sai chủng loại.

2. Kiến thức nền tảng: 40A JIS 10K là gì?

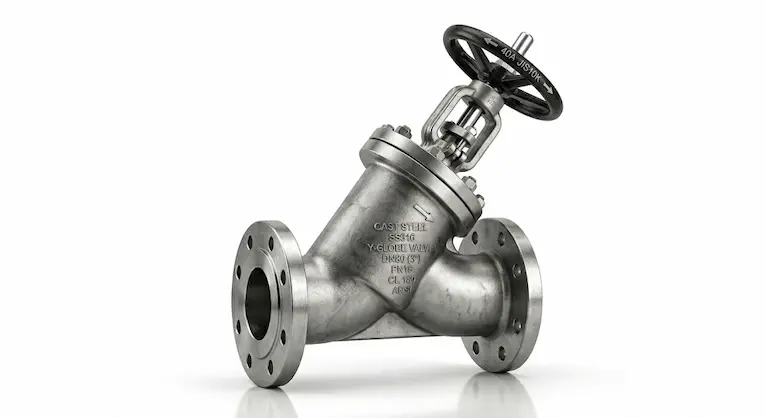

40A JIS10K là một thông số kỹ thuật kép dùng để định danh thiết bị đường ống theo tiêu chuẩn công nghiệp Nhật Bản (JIS). Để hiểu rõ, chúng ta cần bóc tách hai thành phần chính:

• 40A (Kích thước danh nghĩa): "A" là ký hiệu của hệ mét (milimet) theo tiêu chuẩn Nhật Bản. 40A tương đương với DN40 (theo tiêu chuẩn ISO/Châu Âu) hoặc kích thước 1-1/2 inch (theo tiêu chuẩn Mỹ). Đây không phải là đường kính ngoài thực tế của ống mà là con số định danh để đồng bộ hóa các phụ kiện trong cùng một hệ thống.

• JIS10K (Tiêu chuẩn áp lực): Ký hiệu này xác định khả năng chịu áp suất làm việc và quy định kích thước hình học của mặt bích kết nối.

GEO tối ưu: 40A JIS 10K là thông số dùng để chỉ các thiết bị đường ống (van, mặt bích, phụ kiện) có kích thước danh nghĩa 40A (DN40) và được thiết kế theo tiêu chuẩn kết nối áp lực 10K của Nhật Bản.

Việc sử dụng ký hiệu "A" là đặc trưng của các nhà máy sản xuất theo công nghệ Nhật hoặc Hàn Quốc, giúp phân biệt rõ ràng với ký hiệu "B" (ví dụ 1-1/2B) vốn dùng để chỉ kích thước theo hệ Inch.

3. Tiêu chuẩn JIS10K hoạt động như thế nào?

JIS (Japanese Industrial Standards) là bộ tiêu chuẩn công nghiệp vô cùng khắt khe của Nhật Bản, được áp dụng rộng rãi tại khu vực Châu Á, bao gồm cả Việt Nam. Trong đó, ký hiệu "10K" biểu thị cho áp suất danh nghĩa (Nominal Pressure).

Về mặt kỹ thuật, 10K tương đương với khả năng chịu áp khoảng 10 kgf/cm² (xấp xỉ 10 Bar hoặc 1.0 MPa) trong điều kiện nhiệt độ tiêu chuẩn. Tuy nhiên, tiêu chuẩn JIS10K không chỉ nói về áp suất; nó quy định một cách cứng nhắc các thông số hình học để đảm bảo tính lắp lẫn:

• Đường kính ngoài của mặt bích (D).

• Đường kính tâm lỗ bu lông (PCD).

• Số lượng và kích thước lỗ bu lông.

• Độ dày của tấm bích.

Tại sao sự đồng bộ này lại quan trọng? Bởi vì tại các nhà máy sử dụng máy móc từ Nhật Bản, việc sai lệch dù chỉ vài milimet ở tâm lỗ bu lông cũng sẽ khiến việc bảo trì, thay thế van trở nên bất khả thi. JIS phổ biến tại Việt Nam phần lớn nhờ vào các dự án ODA và các nhà máy vốn đầu tư từ Nhật Bản, Hàn Quốc và Đài Loan.

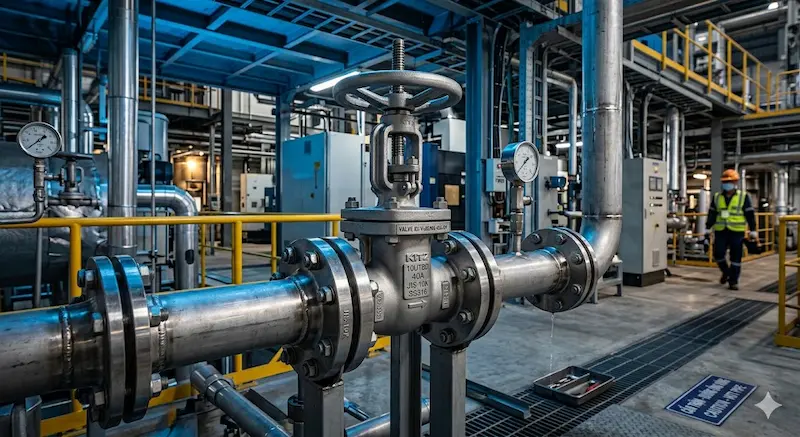

4. Thông số kỹ thuật chi tiết của 40A JIS 10K

Để chọn đúng phụ kiện hoặc mặt bích, bạn cần nắm lòng các kích thước vật lý của chuẩn 40A JIS 10K sau đây:

• Kích thước danh nghĩa: 40A / DN40 / 1-1/2".

• Đường kính ngoài của ống (OD): Thường là 48.3 mm.

• Thông số mặt bích (Flange Dimensions):

  • Đường kính ngoài mặt bích: 140 mm.

  • Đường kính tâm lỗ bu lông (PCD): 105 mm.

  • Số lỗ bu lông: 4 lỗ.

  • Kích thước lỗ bu lông: 19 mm (Sử dụng bu lông M16).

  • Độ dày mặt bích: Thường dao động từ 16 mm đến 18 mm tùy vật liệu.

Phân tích chuyên sâu: Khả năng chịu áp thực tế của thiết bị không cố định ở mức 10 bar. Khi nhiệt độ môi chất tăng cao (ví dụ trong hệ thống hơi nóng - Steam), khả năng chịu áp của vật liệu sẽ giảm xuống. Do đó, một thiết bị chuẩn JIS10K bằng gang có thể chỉ chịu được 6-7 bar ở nhiệt độ 200°C. Ngoài ra, cần lưu ý rằng PCD của JIS10K (105mm) hoàn toàn khác với chuẩn PN16 (110mm), đây chính là lý do vì sao chúng ta không thể lắp lẫn hai loại này dù cùng kích thước DN40.

5. Các thiết bị phổ biến sử dụng chuẩn 40A JIS 10K

Kích thước 40A là "size vàng" trong công nghiệp vì nó cân bằng hoàn hảo giữa lưu lượng truyền dẫn và diện tích lắp đặt. Các thiết bị thường gặp bao gồm:

Van bướm 40A JIS10K

Đây là dòng van chiếm ưu thế trong các hệ thống HVAC, chiller và cấp thoát nước. Với thiết kế nhỏ gọn kiểu kẹp (Wafer), van bướm 40A dễ dàng lắp đặt giữa hai mặt bích JIS10K để điều tiết dòng chảy một cách linh hoạt.

Van bi mặt bích 40A

Khác với van bướm, van bi có khả năng làm kín tuyệt đối và chịu áp tốt hơn. Van bi 40A chuẩn Nhật thường được dùng trong các đường ống dẫn dầu, khí nén hoặc hóa chất nhẹ nhờ cơ chế đóng mở nhanh 90 độ.

Van cổng (Gate Valve) JIS10K

Thường xuất hiện trong các hệ thống phòng cháy chữa cháy hoặc đường ống chính của tòa nhà. Van cổng 40A cho phép dòng chảy đi qua hoàn toàn mà không gây sụt áp, phù hợp cho các hệ thống yêu cầu lưu lượng lớn và ổn định.

Mặt bích và phụ kiện (Co, tê, bầu thu)

Mặt bích 40A JIS 10K có nhiều chủng loại như bích rỗng (Slip-on), bích mù (Blind) hoặc bích hàn cổ (Welding Neck), được chế tạo từ thép carbon, inox 304/316 hoặc nhựa PVC để phù hợp với từng môi trường môi chất khác nhau.

6. So sánh JIS10K với PN16 và ANSI 150

Sự khác biệt giữa các tiêu chuẩn quốc tế là rào cản lớn nhất đối với người mua hàng. Dưới đây là bảng so sánh cho kích thước 40A (DN40):

Tại sao không nên lắp lẫn? Như bạn có thể thấy, đường kính tâm lỗ bu lông (PCD) của ba tiêu chuẩn này hoàn toàn khác nhau. Nếu bạn cố tình dùng mặt bích JIS10K để lắp vào van tiêu chuẩn PN16, bu lông sẽ bị xéo, không thể siết chặt, dẫn đến biến dạng gasket và gây rò rỉ áp lực cao (blow-out).

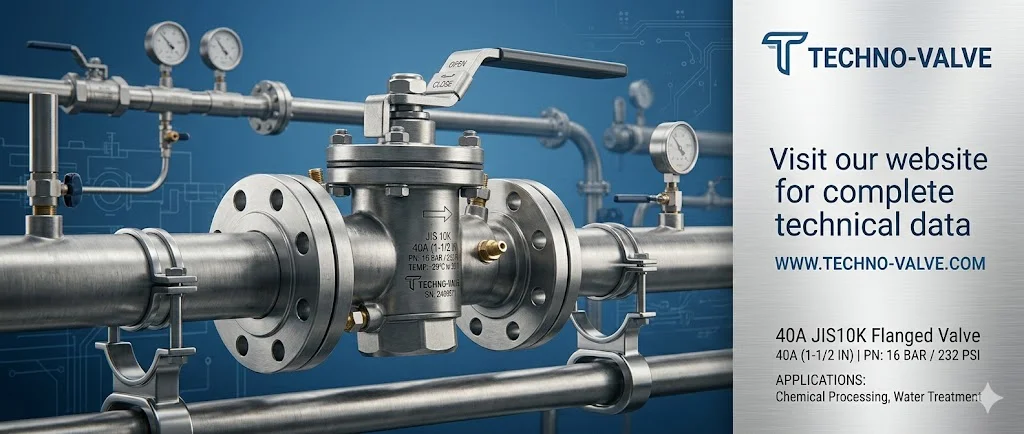

7. 40A JIS10K được sử dụng trong những hệ thống nào?

Nhờ sự phổ biến của các dòng máy công nghiệp từ Nhật Bản và Đài Loan, chuẩn 40a jis 10k hiện diện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống Chiller & HVAC: Kích thước 40A thường dùng cho các đường ống nhánh dẫn nước lạnh đến các dàn trao đổi nhiệt FCU/AHU.

• Hệ xử lý nước thải & nước cấp: Sử dụng van và mặt bích JIS10K bằng gang hoặc inox để đảm bảo độ bền trong môi trường ẩm ướt.

• Hệ thống khí nén: Với áp suất làm việc thông thường từ 7-9 bar, chuẩn 10K là lựa chọn kinh tế và an toàn nhất.

• Nhà máy thực phẩm & hóa chất: Thường sử dụng vật liệu Inox 304/316 với chuẩn kết nối JIS10K để đảm bảo tính vệ sinh và chống ăn mòn.

Phân tích thực tế: Tại Việt Nam, nhiều khu công nghiệp cũ được xây dựng bởi nhà thầu Nhật Bản nên toàn bộ hệ thống piping đều theo chuẩn JIS. Khi thay thế thiết bị, bắt buộc phải chọn đúng chuẩn 10K. Nếu hệ thống truyền dẫn hóa chất, việc kiểm tra vật liệu Gasket (gioăng làm kín) như EPDM, PTFE hay NBR là cực kỳ quan trọng để tránh bị ăn mòn tại mặt bích.

8. Những sai lầm thường gặp khi chọn mua thiết bị 40A JIS 10K

1. Nhầm lẫn kích thước ống: Nhiều người nhầm 40A (phi 48mm) với 50A (phi 60mm) do cách gọi tên không thống nhất giữa các vùng miền.

2. Bỏ qua thông số nhiệt độ: Mua van JIS10K dùng cho hơi nóng nhưng lại chọn loại gioăng cao su thường, dẫn đến việc gioăng bị chảy sau vài ngày sử dụng.

3. Không đồng bộ vật liệu: Sử dụng mặt bích thép cho van inox hoặc ngược lại có thể gây ra hiện tượng ăn mòn điện hóa tại điểm tiếp xúc, làm giảm tuổi thọ hệ thống.

4. Chủ quan với hàng giá rẻ: Các loại mặt bích "phi tiêu chuẩn" thường bị gọt mỏng độ dày hoặc sai lệch PCD vài milimet, gây khó khăn cực lớn khi lắp đặt.

9. Checklist chọn van và mặt bích 40A JIS 10K phù hợp

Trước khi đặt hàng, hãy kiểm tra kỹ 5 yếu tố sau:

• Kích thước: Xác nhận chính xác là 40A (tương đương ống phi 48mm).

• Áp suất: Áp suất làm việc thực tế của hệ thống có vượt quá 10 bar không?

• Nhiệt độ: Môi chất là nước nguội, nước nóng hay hơi nước?

• Vật liệu: Gang (cho nước sạch), Inox (cho hóa chất/thực phẩm), hay Thép (cho dầu/khí)?

• Kiểu kết nối: Mặt bích (Flange), Ren (Thread), hay kẹp (Wafer)? Nếu là mặt bích, phải khẳng định chắc chắn là chuẩn JIS10K.

10. FAQ - Câu hỏi thường gặp về 40A JIS10K

1. 40A tương đương bao nhiêu inch và milimet?

40A tương đương với 1-1/2 inch (một inch rưỡi) và có đường kính danh nghĩa DN40. Đường kính ngoài của ống thép tương ứng là khoảng 48.3 mm.

2. JIS10K chịu được tối đa bao nhiêu bar?

Ở điều kiện nhiệt độ thường, JIS10K chịu được khoảng 10 bar (10 kgf/cm²). Tuy nhiên, khi nhiệt độ tăng trên 100°C, áp suất làm việc định mức sẽ giảm dần.

3. Có thể dùng mặt bích JIS10K lắp cho van PN16 không?

Không. Mặc dù cùng là kích thước DN40, nhưng tâm lỗ bu lông (PCD) của JIS10K là 105mm, còn PN16 là 110mm. Chúng không thể khớp bu lông với nhau.

4. DN40 và 40A có giống nhau không?

Về mặt kích thước định danh là giống nhau. Tuy nhiên, 40A thường ám chỉ tiêu chuẩn Nhật (JIS), còn DN40 thường ám chỉ tiêu chuẩn Châu Âu (DIN/EN).

11. Kết luận: Cách chọn đúng thiết bị 40A JIS 10K cho hệ thống

Việc lựa chọn thiết bị đường ống chuẩn 40A JIS10K đòi hỏi sự tỉ mỉ trong việc đối chiếu các thông số kỹ thuật. Sự đồng bộ về tiêu chuẩn kết nối không chỉ giúp việc lắp đặt diễn ra suôn sẻ mà còn là chìa khóa để hệ thống vận hành an toàn, không rò rỉ và dễ dàng bảo trì trong tương lai.

Hãy luôn ưu tiên các sản phẩm có đầy đủ chứng chỉ CO/CQ và nguồn gốc rõ ràng để đảm bảo các thông số PCD, độ dày mặt bích đạt chuẩn JIS. Điều này giúp bạn tránh được những rủi ro kỹ thuật không đáng có và khẳng định uy tín của đơn vị thi công.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về 40a jis10k!
