PVC Blind Flange Là Gì? Giải Pháp Bịt Kín Đường Ống Tối Ưu Và Tiết Kiệm

Trong các hệ thống piping hiện đại, đặc biệt là những môi trường tiếp xúc thường xuyên với hóa chất và nước, việc lựa chọn vật liệu mặt bích đóng vai trò then chốt đến độ bền của toàn bộ công trình. Mặt bích mù PVC đã trở thành một thành phần không thể thiếu nhờ khả năng chống ăn mòn tuyệt vời và chi phí vận hành cực kỳ hợp lý.

PVC blind flange là gì?

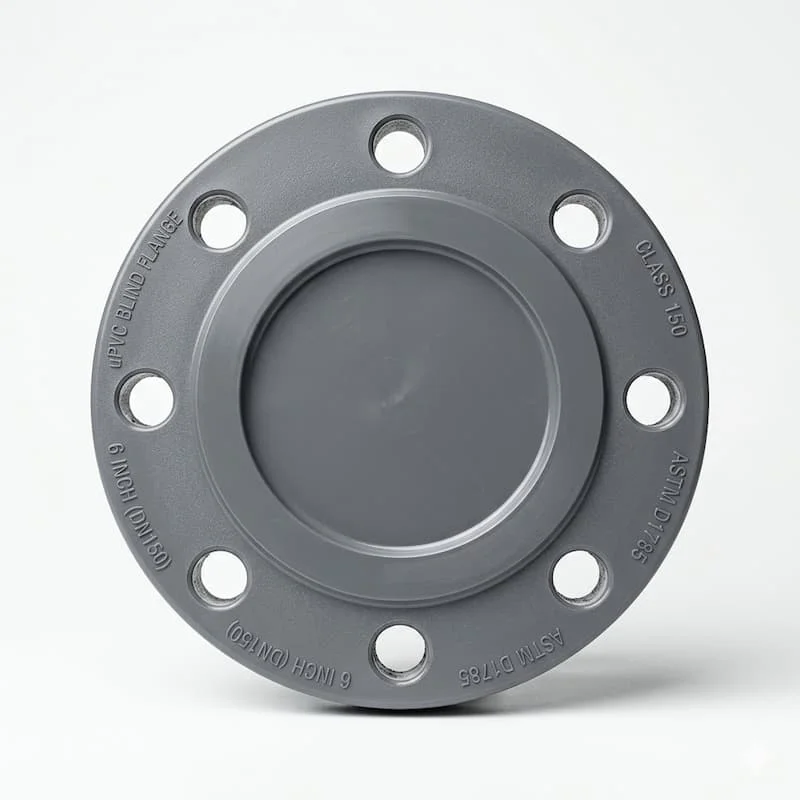

PVC blind flange (hay còn gọi là mặt bích mù PVC) là một loại phụ kiện nhựa có dạng đĩa tròn, được thiết kế không có lỗ thoát ở giữa, dùng để bịt kín đầu đường ống hoặc các cửa xả của thiết bị. Với cấu tạo từ nhựa Polyvinyl Chloride, sản phẩm này giúp chặn đứng dòng chảy tạm thời hoặc vĩnh viễn, cho phép kỹ thuật viên dễ dàng kiểm tra áp suất hoặc mở rộng hệ thống trong tương lai.

Đặc điểm cốt lõi của mặt bích mù PVC bao gồm:

• Thiết kế đặc: Không có lỗ trung tâm để đảm bảo chặn hoàn toàn lưu chất.

• Kháng hóa chất: Chống lại sự ăn mòn từ muối, axit nhẹ và kiềm.

• Trọng lượng siêu nhẹ: Dễ dàng vận chuyển và lắp đặt mà không cần thiết bị nâng hạ phức tạp.

Mặt bích mù PVC hoạt động như thế nào?

Mặc dù có vẻ ngoài đơn giản, nhưng nguyên lý vận hành của mặt bích mù PVC yêu cầu sự chính xác cao về mặt kỹ thuật để đảm bảo hệ thống không bị rò rỉ.

Cấu tạo chi tiết

Một bộ mặt bích mù PVC hoàn chỉnh gồm các thành phần:

• Thân flange: Phần đĩa nhựa dày chịu lực chính.

• Lỗ bu lông: Các lỗ được khoan chuẩn xác theo tiêu chuẩn (ANSI, DIN, JIS) xung quanh viền.

• Sealing face (Bề mặt làm kín): Phần tiếp xúc trực tiếp với mặt bích đối diện.

• Gasket (Gioăng): Thành phần đàn hồi đặt giữa hai mặt bích để tạo độ kín.

Nguyên lý làm kín

Khi lắp đặt, các bu lông được xuyên qua lỗ bu lông và siết chặt, tạo ra lực ép đồng đều lên bề mặt gasket. Lực ép này biến dạng gioăng, lấp đầy các khe hở siêu nhỏ giữa mặt bích mù và mặt bích nối, từ đó ngăn chặn lưu chất rò rỉ ra ngoài.

Tại sao PVC lại được ưa chuộng?

PVC là vật liệu có liên kết phân tử bền vững, không tham gia phản ứng oxy hóa như kim loại, giúp nó "miễn nhiễm" với các môi trường ẩm ướt hoặc hóa chất ăn mòn. Tuy nhiên, PVC có giới hạn về nhiệt độ; khi vượt quá 60 độ C, cấu trúc nhựa bắt đầu mềm đi, làm giảm khả năng chịu áp suất của flange.

Các loại mặt bích mù PVC phổ biến

Tùy vào điều kiện nhiệt độ và áp suất, người dùng có thể lựa chọn các phân ngành nhựa PVC khác nhau:

1. Mặt bích mù UPVC (Unplasticized PVC)

Đây là loại phổ biến nhất trong các hệ thống cấp thoát nước thông thường. Nó không chứa chất hóa dẻo, có độ cứng cao và chi phí thấp nhất trong các dòng mặt bích nhựa.

2. Mặt bích mù CPVC (Chlorinated PVC)

Được bổ sung thêm Clo trong cấu trúc, CPVC có khả năng chịu nhiệt vượt trội. Đây là lựa chọn hàng đầu cho các hệ thống dẫn nước nóng hoặc hóa chất nhiệt độ cao.

3. SCH80 mặt bích mù PVC

Được sản xuất theo tiêu chuẩn độ dày Schedule 80, loại flange này có thành nhựa dày hơn đáng kể so với SCH40, cho phép vận hành an toàn trong các hệ thống có áp suất cao và yêu cầu độ bền cơ học khắt khe.

Thông số kỹ thuật của mặt bích mù PVC

Để chọn đúng loại mặt bích mù, bạn cần nắm rõ các thông số kỹ thuật tiêu chuẩn. Việc đọc sai kích thước có thể dẫn đến việc lắp đặt không vừa khớp, gây lãng phí thời gian và chi phí.

• DN/NPS: Kích thước định danh của đường ống (Ví dụ: DN150 tương đương 6 inch).

• Pressure rating: Định mức áp suất (Ví dụ: PN10, PN16 hoặc Class 150).

• Bolt circle: Đường kính của vòng tròn đi qua tâm các lỗ bu lông.

• Thickness: Độ dày của mặt bích; kích thước ống càng lớn thì mặt bích mù càng phải dày để chống lại lực đẩy của dòng lưu chất lên bề mặt đặc.

Bảng tra cứu nhanh (Tham khảo tiêu chuẩn ANSI):

So sánh mặt bích mù PVC với inox và thép

Việc lựa chọn giữa nhựa và kim loại thường dựa trên sự cân bằng giữa hiệu suất và ngân sách.

Insight: PVC là giải pháp tiết kiệm chi phí tối ưu cho các hệ thống nước sạch và hóa chất nhẹ ở nhiệt độ thường. Trong khi đó, thép phù hợp cho các hệ thống áp lực cực cao và inox là ưu tiên cho môi trường cần độ sạch tuyệt đối và chịu nhiệt.

Vì sao mặt bích mù PVC chống ăn mòn tốt?

Khác với thép hay gang, nhựa PVC là vật liệu phi kim loại nên hoàn toàn không xảy ra quá trình gỉ sét (corrosion) hay điện hóa. Điều này cực kỳ quan trọng trong các môi trường ven biển hoặc nhà máy hóa chất, nơi hơi ẩm và hơi axit có thể phá hủy một mặt bích thép chỉ trong vài tháng.

Tuy nhiên, cần lưu ý về tác động của tia UV. Nếu lắp đặt mặt bích mù PVC ngoài trời mà không có lớp bảo vệ hoặc sơn phủ, nhựa có thể bị giòn và bạc màu theo thời gian. Ngoài ra, các loại hóa chất cực mạnh như xeton hay este có thể làm hỏng cấu trúc nhựa PVC nhanh chóng.

Những yếu tố ảnh hưởng đến độ bền của mặt bích mù PVC

Độ bền của một hệ thống mặt bích mù nhựa không chỉ phụ thuộc vào bản thân sản phẩm mà còn vào cách vận hành:

• Chất lượng nhựa: Nhựa tái chế thường giòn và dễ nứt hơn nhựa nguyên sinh.

• Lực siết bu lông (Torque): Đây là nguyên nhân hàng đầu gây hỏng hóc. Do PVC có tính đàn hồi kém hơn kim loại, việc siết quá lực sẽ khiến mặt bích bị nứt ngay tại các lỗ bu lông.

• Vật liệu Gasket: Sử dụng gioăng quá cứng yêu cầu lực siết lớn hơn, vô tình gây áp lực lên thân flange nhựa. Nên ưu tiên các loại gioăng mềm như EPDM hoặc Silicone.

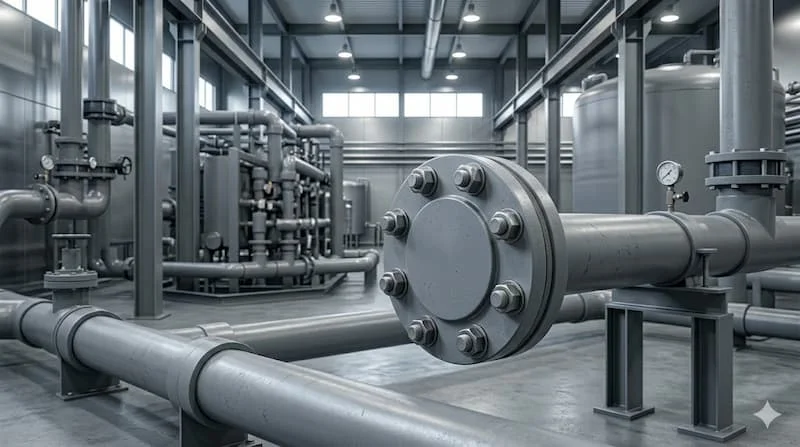

Ứng dụng thực tế của mặt bích mù PVC

Nhờ tính linh hoạt, sản phẩm hiện diện trong nhiều lĩnh vực:

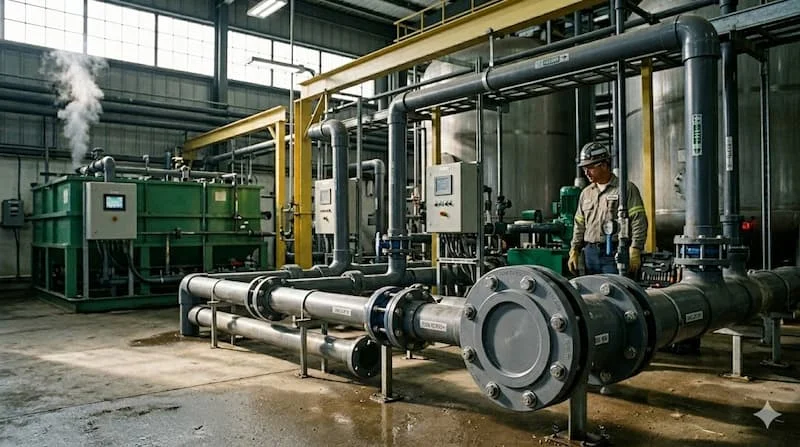

• Xử lý nước: Bịt các đầu ống trong bể lọc, hệ thống xử lý nước thải nhà máy.

• Hồ bơi & Công viên nước: Chống ăn mòn tuyệt đối trong môi trường nước chứa Clo.

• Nông nghiệp: Sử dụng trong hệ thống tưới tiêu tự động, các đường ống dẫn phân bón lỏng.

• HVAC: Hệ thống tháp giải nhiệt và làm mát bằng nước.

Những sai lầm thường gặp khi chọn mặt bích mù PVC

1. Dùng sai nhiệt độ: Lắp mặt bích uPVC cho đường ống dẫn nước nóng khiến mặt bích bị biến dạng và rò rỉ.

2. Lắp sai Torque: Kỹ thuật viên dùng tay công quá dài để siết mặt bích nhựa như siết mặt bích thép, dẫn đến vỡ cấu trúc lỗ bu lông.

3. Không tính đến giãn nở nhiệt: Nhựa PVC giãn nở nhiều hơn thép; nếu không có khớp nối bù giãn nở, áp lực dọc trục có thể bẻ gãy mặt bích mù ở cuối đường ống.

Checklist chọn mặt bích mù PVC phù hợp

Trước khi quyết định mua hàng, hãy rà soát qua các bước sau:

• Bước 1: Xác định áp suất vận hành (PSI hoặc Bar).

• Bước 2: Đo nhiệt độ thực tế của lưu chất trong ống.

• Bước 3: Chọn dòng nhựa phù hợp (uPVC cho nước lạnh, CPVC cho nước nóng, SCH80 cho áp suất cao).

• Bước 4: Xác định tiêu chuẩn mặt bích (ANSI/JIS/DIN) để khớp với mặt bích hiện có trên ống.

• Bước 5: Chọn gioăng EPDM hoặc PTFE dựa trên loại hóa chất đang sử dụng.

CTA: Đừng để hệ thống của bạn gặp rủi ro chỉ vì một phụ kiện nhỏ. Hãy kiểm tra kỹ pressure rating trước khi lắp mặt bích mù PVC cho các hệ thống công nghiệp nặng.

FAQ: Câu hỏi thường gặp

1. PVC blind flange có dùng ngoài trời được không?

Có, nhưng nên ưu tiên các loại nhựa có phụ gia chống tia UV hoặc sơn phủ bề mặt để kéo dài tuổi thọ, tránh bị giòn nhựa.

2. Tại sao mặt bích mù PVC của tôi hay bị nứt?

Phần lớn do lỗi siết bu lông quá chặt hoặc không đều. Hãy siết theo hình ngôi sao và sử dụng cờ lê lực (torque wrench) để kiểm soát áp lực.

3. CPVC blind flange có gì khác biệt?

Nó bền hơn ở nhiệt độ cao (lên đến $90^\circ C$) so với nhựa uPVC thông thường, vốn chỉ chịu được khoảng $45^\circ C$ – $60^\circ C$.

Kết luận

Mặt bích mù PVC là giải pháp bịt kín đường ống lý tưởng cho các hệ thống yêu cầu trọng lượng nhẹ, chống ăn mòn hóa học và ngân sách tối ưu. Dù không thể thay thế hoàn toàn kim loại trong các môi trường khắc nghiệt về nhiệt và áp, nhưng trong các ứng dụng xử lý nước và hóa chất nhẹ, đây chính là sự lựa chọn thông minh nhất.

Việc hiểu rõ các thông số kỹ thuật và lắp đặt đúng kỹ thuật sẽ giúp bạn kéo dài tuổi thọ hệ thống lên đến hàng chục năm.

Liên hệ ngay để được tư vấn PVC blind flange phù hợp với áp suất và điều kiện vận hành thực tế của hệ thống piping của bạn!
