Van Cầu Hơi Gang: Giải Pháp Kiểm Soát Dòng Steam Hiệu Quả Và Bền Bỉ

Vì sao steam globe valve được dùng phổ biến trong hệ steam?

Trong các nhà máy công nghiệp vận hành bằng hơi nước (steam), việc kiểm soát dòng năng lượng nhiệt là yếu tố sống còn để đảm bảo hiệu suất sản xuất. Thực tế, hệ thống hơi luôn hoạt động trong điều kiện áp suất và nhiệt độ thay đổi liên tục, tạo ra những ứng suất nhiệt cực lớn lên thiết bị đường ống. Ở những vị trí cần điều tiết lưu lượng một cách chính xác, các loại van thông thường thường bộc lộ nhiều yếu điểm.

Vấn đề thường gặp nhất mà các kỹ sư đối mặt là tình trạng van bị rò rỉ hơi gây thất thoát năng lượng lớn, hoặc đĩa van bị rung động dẫn đến điều tiết không ổn định. Nghiêm trọng hơn, việc chọn sai vật liệu—như dùng gang xám cho hệ hơi áp cao—có thể dẫn đến nứt thân van do sốc nhiệt. Điều này không chỉ gây dừng máy đột ngột mà còn tiềm ẩn nguy cơ mất an toàn lao động.

Dẫn dắt: Van cầu hơi gang chính là giải pháp tối ưu được thiết kế chuyên biệt cho các môi trường này. Với khả năng đóng kín tuyệt vời và cơ chế điều tiết lưu lượng mượt mà, dòng van cầu hơi gang hay steam globe valve không chỉ giúp hệ thống vận hành ổn định mà còn tối ưu hóa chi phí đầu tư đáng kể. Nếu bạn đang tìm kiếm một dòng van cầu gang có độ bền cao, hãy cùng đi sâu vào phân tích chuyên môn ngay sau đây.

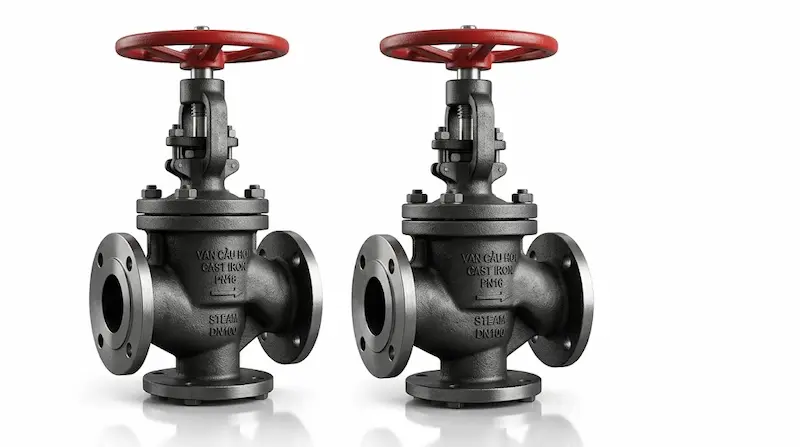

Van cầu hơi gang là gì?

Van cầu hơi gang là loại van cầu có thân bằng gang, được sử dụng để điều tiết hoặc kiểm soát dòng hơi nóng trong hệ thống công nghiệp. Khác với van cổng vốn chỉ dùng để đóng hoặc mở hoàn toàn, van cầu (Globe Valve) được thiết kế để chịu được sự mài mòn của dòng lưu chất khi chảy qua thân van ở các độ mở khác nhau.

Cấu tạo cơ bản của thiết bị bao gồm:

• Thân van: Đúc từ gang cầu hoặc gang xám, thiết kế hình cầu đặc trưng để tối ưu hóa dòng chảy bên trong.

• Đĩa van (Plug): Bộ phận trực tiếp tiếp xúc để ngắt dòng, thường có dạng hình côn hoặc hình trụ.

• Ty van (Stem): Trục truyền động lực từ tay quay xuống đĩa van.

• Seat (Ghế van): Vòng làm kín nơi đĩa van ép vào để chặn dòng hơi.

• Tay quay (Handwheel): Bộ phận vận hành thủ công.

Trong ngành hơi, steam globe valve đóng vai trò là "người điều phối" lưu lượng steam từ nồi hơi đến các thiết bị gia nhiệt, đảm bảo áp suất tại đầu ra luôn nằm trong ngưỡng kiểm soát.

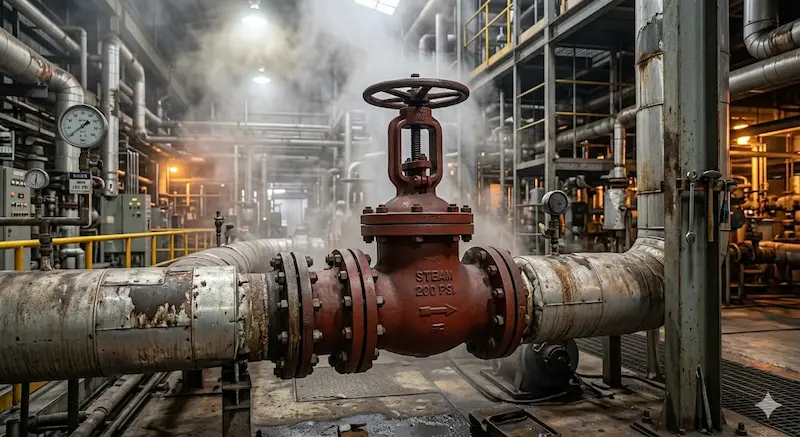

Nguyên lý hoạt động của steam globe valve

Nguyên lý hoạt động của steam globe valve dựa trên sự di chuyển tịnh tiến của đĩa van so với ghế van. Khi người vận hành xoay tay quay, ty van sẽ truyền lực làm đĩa van di chuyển lên hoặc xuống. Khi đĩa van ép chặt vào seat, dòng hơi bị ngắt hoàn toàn. Ngược lại, khi nhấc đĩa van lên, một khoảng trống được tạo ra cho phép hơi nóng đi qua.

Vì sao van cầu điều tiết tốt hơn van cổng? Trong van cổng, diện tích tiếp xúc của đĩa van với dòng chảy thay đổi không tuyến tính, dễ gây rung động mạnh khi mở hé. Trong khi đó, ở van cầu, khoảng cách giữa đĩa và seat thay đổi tỉ lệ thuận với vòng quay của tay quay, cho phép người vận hành tinh chỉnh lưu lượng một cách mịn màng và chính xác.

Tại sao van cầu có tổn thất áp cao hơn? Do dòng lưu chất khi đi qua van cầu phải thay đổi hướng đi (thường là hướng chữ S), nó tạo ra ma sát và sụt áp lớn hơn so với dòng chảy thẳng của van cổng hay van bi. Tuy nhiên, trong hệ steam, sự sụt áp này thường được chấp nhận để đổi lấy khả năng kiểm soát áp suất và giảm hiện tượng water hammer (búa nước) cực kỳ hiệu quả.

Các loại van cầu hơi gang phổ biến hiện nay

Dựa trên kiểu kết nối và cơ cấu vận hành, chúng ta có các loại phổ biến sau:

1. Steam globe valve nối ren

Thường có kích thước nhỏ (DN15 - DN50). Loại này dễ lắp đặt, thay thế nhanh chóng và thường được dùng trong các đường ống nhánh hoặc hệ thống hơi áp suất vừa phải trong các xưởng sản xuất nhỏ.

2. Steam globe valve mặt bích

Đây là dòng "ngựa chiến" trong công nghiệp. Với kết nối mặt bích theo tiêu chuẩn JIS, DIN hoặc ANSI, van có khả năng chịu rung động và áp suất tốt hơn nhiều so với nối ren. Kích thước thường từ DN50 trở lên.

3. Van cầu chữ ngã (Bellows Seal Globe Valve)

Một biến thể cao cấp của steam globe valve. Nó sử dụng một ống xếp (bellows) bằng kim loại để bao bọc ty van, triệt tiêu hoàn toàn rủi ro rò rỉ hơi tại cổ van—một vấn đề đau đầu trong các hệ thống steam nhiệt độ cao.

4. Steam globe valve điều khiển điện/khí nén

Được tích hợp bộ truyền động (actuator) để tự động hóa quá trình đóng mở. Loại này cực kỳ quan trọng trong các dây chuyền cần điều khiển nhiệt độ chính xác thông qua cảm biến áp suất và lưu lượng.

Thông số kỹ thuật quan trọng cần biết

Việc chọn sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến hỏng hóc hệ thống. Dưới đây là các chỉ số bạn cần lưu ý:

• Kích thước (Size): DN15 đến DN300.

• Áp suất làm việc: Phổ biến nhất là PN16 và PN25.

• Nhiệt độ làm việc: Thường từ 180°C đến 250°C. Nếu vượt quá ngưỡng này, vật liệu gang có thể bị biến dạng hoặc mất tính cơ lý.

• Vật liệu thân:

  • Gang xám (Cast Iron): Giá rẻ, chịu nhiệt tốt nhưng chịu va đập kém.

  • Gang cầu (Ductile Iron): Chịu lực kéo và va đập tốt hơn gang xám nhờ cấu trúc hạt than chì dạng cầu, giúp van bền hơn dưới tác động của giãn nở nhiệt.

• Vật liệu Seat/Ty: Thường bằng Inox (Stainless Steel) để chống lại sự xói mòn của dòng hơi ở vận tốc cao.

Giải thích chuyên sâu: Trong hệ hơi, seat van phải là loại chịu nhiệt chuyên dụng (Hardfaced). Nếu dùng seat cao su hay nhựa thông thường như van nước, chúng sẽ tan chảy ngay lập tức dưới nhiệt độ của steam.

So sánh van cầu hơi gang với van cổng và van bi

Vì sao van bi không phù hợp điều tiết steam liên tục? Van bi sử dụng đệm làm kín bằng nhựa (PTFE). Khi mở hé để điều tiết hơi nóng, dòng steam tốc độ cao sẽ "chém" vào lớp đệm này, gây mòn và rò rỉ chỉ sau một thời gian ngắn sử dụng. Van cầu với cơ chế ép kim loại-kim loại là lựa chọn bền bỉ hơn hẳn.

Vì sao van cầu phù hợp hệ hơi nóng hơn nhiều loại van khác?

Lý do hàng đầu khiến steam globe valve thống trị trong hệ steam chính là khả năng giảm hiện tượng búa nước. Khi mở van cầu, lưu chất không tràn vào đột ngột như van bi mà được tăng dần lưu lượng theo hành trình của ty van. Điều này giúp bảo vệ đường ống khỏi những cú sốc áp suất nguy hiểm.

Hơn nữa, thiết kế của van cầu cho phép việc sửa chữa, thay thế seat và đĩa van dễ dàng hơn mà không cần tháo toàn bộ thân van khỏi đường ống (đối với một số dòng cao cấp). Độ kín của van cầu cũng được đánh giá là tin cậy nhất trong các dòng van cơ khí nhờ lực ép trực tiếp theo phương thẳng đứng từ ty van xuống ghế van.

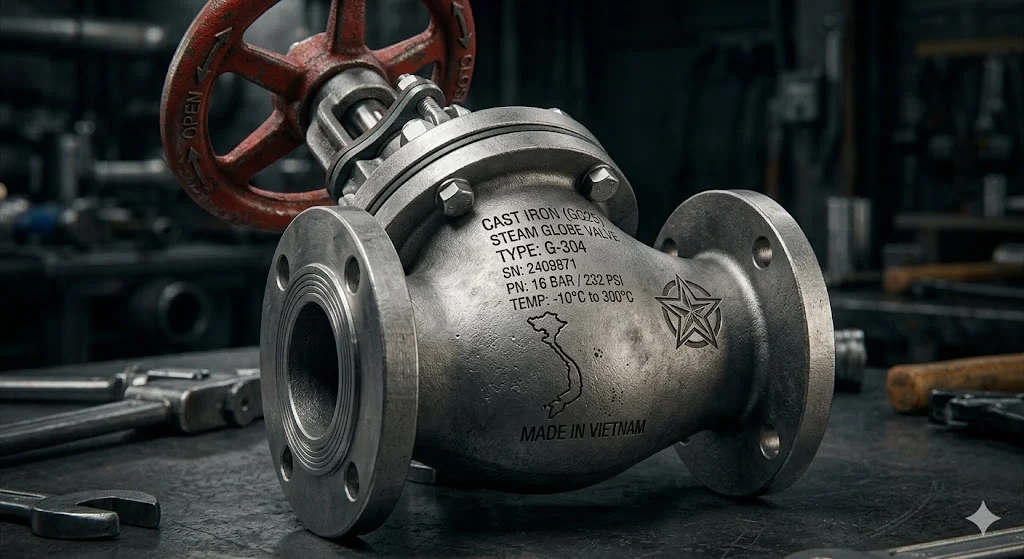

Van cầu hơi gang được dùng trong những hệ thống nào?

Ứng dụng của dòng van này phủ rộng khắp các ngành công nghiệp nặng và nhẹ:

• Nồi hơi (Boiler): Làm van chặn chính trên thân nồi hơi hoặc các nhánh phân phối.

• Hệ thống gia nhiệt: Điều tiết hơi vào các bồn chứa, bộ trao đổi nhiệt trong nhà máy dệt nhuộm, thực phẩm.

• Nhà máy giấy và gỗ: Sử dụng steam để sấy khô sản phẩm.

• Hệ thống HVAC: Trong các tòa nhà sử dụng hơi trung tâm để sưởi ấm hoặc giặt là.

Phân tích thực tế: Tại các đoạn ống steam line dài, người ta thường lắp đặt van cầu mặt bích để dễ dàng tháo lắp bảo trì định kỳ, bởi hơi nóng thường mang theo các hạt ngưng tụ (nước) gây xói mòn cơ học.

Những sai lầm thường gặp khi chọn steam globe valve

1. Chọn sai áp suất (Pressure Rating): Lắp van PN16 vào hệ thống có áp suất đỉnh vượt quá 16 bar.

2. Bỏ qua nhiệt độ thực tế: Nhiều người chỉ nhìn vào áp suất mà quên rằng gang cầu có ngưỡng chịu nhiệt giới hạn. Vượt quá nhiệt độ thiết kế sẽ làm hỏng lớp gioăng làm kín cổ van (gland packing).

3. Lắp ngược chiều dòng chảy: Trên thân van cầu luôn có mũi tên chỉ hướng. Lắp ngược sẽ khiến áp suất hơi đè lên đĩa van, làm việc mở van cực kỳ nặng nề và nhanh hỏng ty.

4. Hàng kém chất lượng: Van rẻ tiền thường có thân mỏng, đúc bằng gang tạp chất dễ bị rỗ khí, dẫn đến "đổ mồ hôi" hoặc nứt khi gặp sốc nhiệt.

Checklist chọn steam globe valve phù hợp

Để đảm bảo chọn đúng sản phẩm, hãy kiểm tra danh sách sau:

• Nhiệt độ tối đa: Hệ thống của bạn chạy bao nhiêu độ C? (Thường dưới 250°C dùng gang).

• Áp suất làm việc: PN16 hay PN25?

• Kiểu kết nối: Ren (cho size nhỏ) hay Mặt bích (cho sự chắc chắn)?

• Tiêu chuẩn mặt bích: Phải khớp với tiêu chuẩn của ống (JIS 10K, DIN PN16, ANSI 150...).

• Vật liệu đĩa van: Phải là inox hoặc hợp kim cứng chịu mòn.

• Giấy tờ đi kèm: CO (Xuất xứ), CQ (Chất lượng) và kết quả test áp suất.

Hướng dẫn lắp đặt và bảo trì van cầu

Lắp đặt:

• Phải lắp đúng chiều mũi tên đúc trên thân van.

• Trước khi lắp, cần vệ sinh sạch xỉ hàn và rác trong đường ống.

• Sử dụng gioăng đệm mặt bích chịu nhiệt chuyên dụng (như chì graphite).

Bảo trì:

• Xả cặn (Blowdown): Thường xuyên xả nước ngưng trong hệ thống để tránh hiện tượng rỗ seat van.

• Kiểm tra cổ van: Nếu thấy hơi xì ra ở cổ van, hãy siết nhẹ ốc cổ van (gland bolt). Không nên siết quá chặt sẽ làm kẹt ty van.

• Bôi trơn: Tra mỡ chịu nhiệt vào phần ren của ty van để thao tác luôn nhẹ nhàng.

FAQ: Câu hỏi thường gặp về steam globe valve

1. Van cầu hơi gang dùng để làm gì?

 Chủ yếu dùng để đóng mở và điều tiết lưu lượng hơi nóng (steam), khí nén hoặc nước nóng trong công nghiệp.

2. Van cầu gang chịu được nhiệt độ bao nhiêu?

 Thông thường các dòng gang cầu chất lượng cao chịu được từ 200°C đến 250°C.

3. Nên dùng van cầu hay van cổng cho hệ steam?

 Nên dùng van cầu cho mục đích điều tiết và các vị trí cần đóng mở thường xuyên. Van cổng chỉ nên dùng ở các vị trí cách ly chính rất ít khi thao tác.

4. Van cầu ren và mặt bích khác nhau thế nào?

 Van ren nhỏ gọn, rẻ nhưng chịu áp kém và khó thay thế hơn van mặt bích ở các size lớn.

5. Tại sao van cầu của tôi bị kẹt tay quay?

 Có thể do ty van bị gỉ sét, thiếu dầu mỡ hoặc đĩa van bị kẹt vào seat do đóng quá mạnh tay khi van đang nóng.

Kết luận: Có nên sử dụng van cầu hơi gang cho hệ steam?

Với ưu thế vượt trội về khả năng điều tiết lưu lượng và độ bền trong môi trường nhiệt độ cao, van cầu hơi gang là lựa chọn không thể thay thế cho hệ thống steam trung áp. Dòng van này mang lại sự cân bằng hoàn hảo giữa hiệu năng kỹ thuật và chi phí đầu tư. Việc chọn đúng pressure rating và vật liệu không chỉ giúp bạn bảo vệ hệ thống đường ống mà còn tiết kiệm hàng triệu đồng tiền hơi nóng thất thoát mỗi năm.
