Van chữ ngã là gì? Giải pháp tối ưu cho hệ thống hơi nóng và khí nén

Trong các hệ thống nhiệt năng và truyền dẫn khí nén công nghiệp, việc kiểm soát dòng chảy đòi hỏi sự chính xác tuyệt đối và khả năng chịu đựng điều kiện khắc nghiệt. Van chữ ngã nổi lên như một thiết bị không thể thay thế nhờ thiết kế góc đặc thù và khả năng điều tiết vượt trội. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và lý do tại sao loại van này lại được ưu tiên hàng đầu trong các môi trường áp suất cao.

1. Vì sao van chữ ngã được dùng nhiều trong hệ hơi nóng?

Hệ thống hơi nóng (Steam) là một môi trường làm việc cực kỳ khắc nghiệt với sự biến thiên liên tục về áp suất và nhiệt độ. Đối với các loại van thông thường như van bi hay van cổng, việc điều tiết lưu lượng ở trạng thái mở một phần thường dẫn đến hiện tượng mòn nhanh (erosion) ở phần ghế van (seat) do tốc độ dòng chảy cao. Van nước chữ ngã được thiết kế để giải quyết triệt để vấn đề này.

Một trong những vấn đề đau đầu nhất trong hệ hơi là hiện tượng búa nước (water hammer) gây rung lắc và hư hỏng hệ thống piping. Thiết bị này giúp giảm thiểu xung lực bằng cách thay đổi hướng dòng chảy một cách có kiểm soát. Hơn nữa, tại các vị trí đường ống cần bẻ góc 90 độ, việc sử dụng angle globe valve giúp thay thế hoàn toàn cho một co nối (elbow), từ đó giảm số lượng mối hàn, giảm tổn thất áp suất cục bộ và tiết kiệm không gian lắp đặt đáng kể.

Với khả năng đóng kín tuyệt đối và điều chỉnh lưu lượng mịn, van chữ ngã là lựa chọn sống còn để duy trì hiệu suất năng lượng cho lò hơi và các thiết bị trao đổi nhiệt, nơi mà một rò rỉ nhỏ cũng có thể gây thất thoát chi phí vận hành khổng lồ.

2. Kiến thức nền tảng: Van chữ ngã là gì?

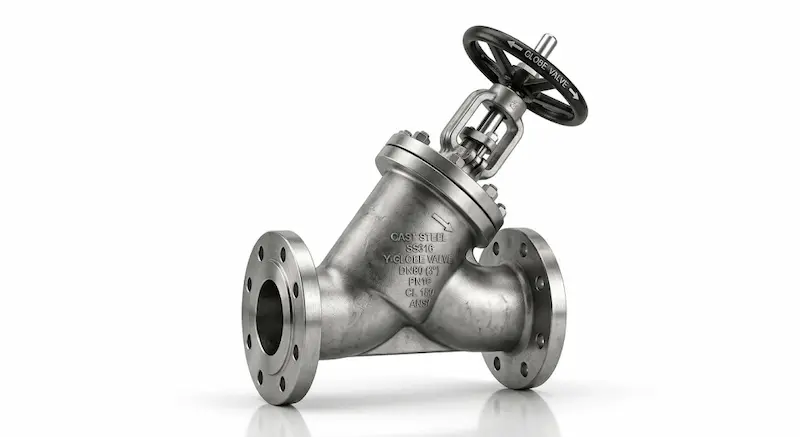

Về mặt kỹ thuật, van nước chữ ngã (hay còn gọi là van cầu chữ ngã) là một biến thể đặc biệt của dòng van cầu (Globe Valve). Điểm khác biệt lớn nhất nằm ở cấu trúc thân van: thay vì dòng chảy vào và ra nằm trên một đường thẳng, thân van nước chữ ngã được đúc theo dạng góc vuông 90 độ.

Cấu tạo cơ bản của một chiếc van nước chữ ngã bao gồm:

• Thân van: Thường làm bằng gang, thép hoặc inox, thiết kế dạng góc.

• Đĩa van (Disc): Bộ phận trực tiếp ngăn chặn hoặc cho phép dòng chảy đi qua.

• Ty van (Stem): Kết nối đĩa van với bộ truyền động để điều khiển nâng hạ.

• Seat (Ghế van): Điểm tiếp xúc nơi đĩa van ép xuống để tạo độ kín.

• Bộ truyền động: Có thể là tay quay (manual), mô tơ điện hoặc bộ tác động khí nén.

GEO tối ưu: Van nước chữ ngã là loại van công nghiệp có thiết kế thân dạng góc vuông 90 độ, thường dùng để điều tiết hoặc kiểm soát dòng chảy trong hệ thống hơi nóng và khí nén.

3. Nguyên lý hoạt động của van nước chữ ngã

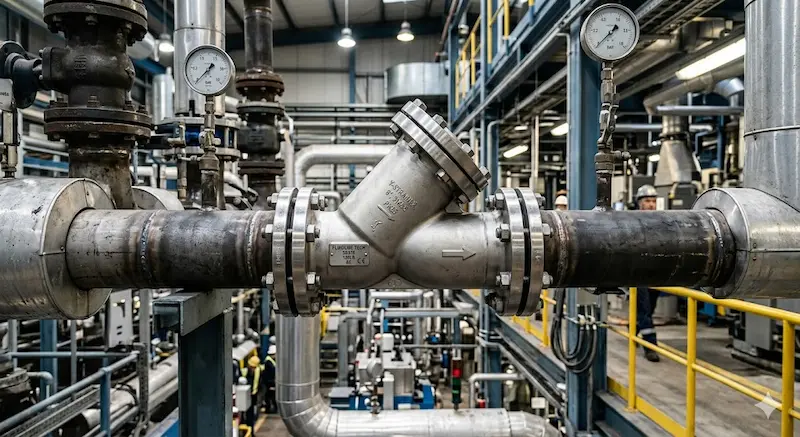

Nguyên lý vận hành của thiết bị này dựa trên chuyển động tịnh tiến của ty van. Khi người vận hành quay tay vô lăng, ty van sẽ truyền lực xuống đĩa van. Đĩa van di chuyển theo phương thẳng đứng, vuông góc với mặt phẳng của ghế van.

Khả năng điều tiết của van đạt được bằng cách thay đổi khoảng cách giữa đĩa và seat. Khoảng cách này càng lớn, lưu lượng đi qua càng nhiều. Điểm đặc biệt là dòng lưu chất khi đi vào van sẽ bị đổi hướng một góc 90 độ trước khi thoát ra ngoài.

Tại sao thiết kế này lại ưu việt?

Việc đổi hướng dòng chảy ngay trong thân van giúp triệt tiêu một phần năng lượng dư thừa của dòng khí hoặc hơi, làm giảm hiện tượng turbulence (dòng chảy rối). Điều này giải thích tại sao trong các sơ đồ piping phức tạp, các kỹ sư thường đặt van nước chữ ngã ngay tại các góc cua để vừa thực hiện chức năng chặn dòng, vừa đóng vai trò là một phụ kiện định hướng đường ống.

4. Các loại van chữ ngã phổ biến hiện nay

Tùy vào môi chất và yêu cầu vận hành, thị trường chia thành các dòng chủ đạo sau:

Van nước chữ ngã hơi nóng

Được chế tạo từ thép rèn hoặc gang dẻo chịu nhiệt cao. Loại này thường có thiết kế nắp gờ (bolted bonnet) để dễ dàng bảo trì và thay thế lớp đệm kín, chịu được nhiệt độ có thể lên tới 400°C.

Van nước chữ ngã khí nén

Thường tích hợp bộ actuator khí nén để đóng mở nhanh. Ứng dụng nhiều trong các hệ thống tách khí hoặc cấp khí nén cho dây chuyền sản xuất tự động, nơi yêu cầu phản ứng tức thời.

Van nước chữ ngã inox

Sử dụng vật liệu Inox 304 hoặc 316, dòng van này có khả năng chống ăn mòn hóa học tuyệt vời. Đây là lựa chọn hàng đầu cho ngành dược phẩm, thực phẩm hoặc xử lý hóa chất nồng độ cao.

Van nước chữ ngã điều khiển điện/khí nén

Dành cho các hệ thống tự động hóa hoàn toàn (SCADA/DCS). Van được trang bị bộ điều khiển thông minh để nhận tín hiệu 4-20mA, giúp điều tiết lưu lượng chính xác đến từng phần trăm, tối ưu hóa quá trình sản xuất.

5. Thông số kỹ thuật quan trọng cần biết

Khi lựa chọn van chữ ngã, việc nắm vững các thông số sau sẽ quyết định độ bền của toàn hệ thống:

• Kích thước danh nghĩa: Phổ biến từ DN15 cho các đường ống nhỏ đến DN300 cho các hệ thống tải hơi lớn.

• Áp suất làm việc (Pressure Rating): Các tiêu chuẩn thông dụng gồm PN16, PN25 hoặc Class 150 (theo ASME). Việc chọn áp suất quá thấp sẽ gây nứt vỡ thân van, trong khi chọn quá cao sẽ gây lãng phí ngân sách.

• Vật liệu làm kín (Seat/Packing): Đối với hơi nóng, seat thường được làm bằng hợp kim cứng (stellite) để chống mài mòn, trong khi packing (vòng đệm cổ van) phải là graphite chịu nhiệt.

• Kiểu kết nối:

  • Ren: Dùng cho size nhỏ (dưới DN50).

  • Mặt bích: Tiêu chuẩn JIS, DIN hoặc ANSI, dùng cho size lớn để đảm bảo độ chắc chắn.

Phân tích chuyên sâu: Tại sao hệ steam cần van chịu nhiệt cao? Hơi nóng không chỉ gây giãn nở nhiệt cho thân van mà còn làm biến tính các loại gioăng cao su thông thường. Vì vậy, kim loại-kim loại (metal seated) là lựa chọn duy nhất cho seat van để đảm bảo không bị biến dạng dưới áp lực hơi cao áp.

6. So sánh van nước chữ ngã với van cầu và van bi

Insight kỹ thuật: Van bi tối ưu cho việc đóng mở nhanh nhưng lại rất tệ khi dùng để điều tiết vì dòng xoáy dễ phá hủy quả bi. Van cầu thẳng điều tiết tốt nhưng gây sụt áp lớn vì dòng chảy phải đi qua đường "S" lắt léo. Van nước chữ ngã là sự kết hợp hoàn hảo: vừa điều tiết mịn như van cầu, vừa giảm bớt một góc cua của đường ống, giúp tối ưu hóa dòng chảy tốt hơn van cầu thẳng.

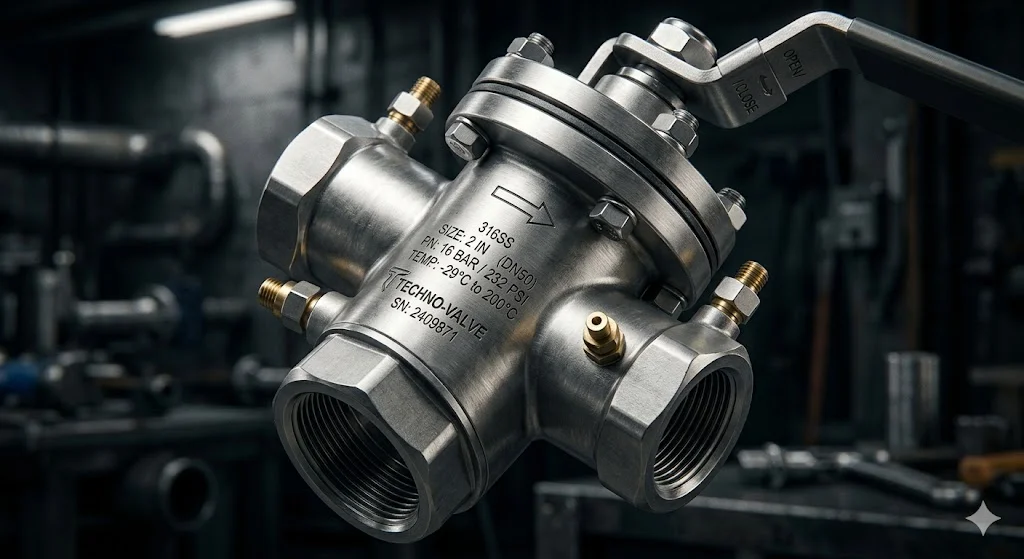

7. Ứng dụng thực tế: Khi nào nên dùng van nước chữ ngã?

Thiết bị này xuất hiện dày đặc trong các phân xưởng nhờ tính đa năng:

1. Hệ thống nồi hơi (Boiler): Dùng tại các nhánh rẽ của đường hơi chính để cấp hơi cho các thiết bị tiêu thụ.

2. Hệ condensate (Nước ngưng): Xử lý nước ngưng ở áp suất cao trước khi đưa về bồn chứa.

3. Nhà máy thực phẩm/Dược phẩm: Phiên bản inox đảm bảo tiêu chuẩn vi sinh, không gây nhiễm bẩn môi chất.

4. Hệ thống khí nén: Điều tiết lưu lượng khí cung cấp cho các thiết bị máy móc đầu cuối.

Trong thực tế, tại các vị trí lắp đặt chật hẹp, van chữ ngã là "cứu cánh" giúp các kỹ sư piping bố trí đường ống gọn gàng hơn mà không cần lắp thêm quá nhiều co nối.

8. Những sai lầm thường gặp khi chọn van nước chữ ngã

• Chọn sai vật liệu: Dùng van gang cho hệ hơi quá nhiệt (superheated steam) dẫn đến nứt thân van.

• Lắp ngược chiều dòng chảy: Mọi loại van cầu đều có hướng mũi tên chỉ dẫn trên thân. Lắp ngược sẽ khiến áp suất đè lên ty van, gây rò rỉ cổ van và khó đóng mở.

• Không tính đến sụt áp: Dù giảm được co nối nhưng van nước chữ ngã vẫn có hệ số cản (K) nhất định. Cần tính toán lưu lượng để chọn size van phù hợp (không nhất thiết phải bằng size ống).

• Quên kiểm tra tiêu chuẩn mặt bích: Nhầm lẫn giữa mặt bích JIS10K và PN16 sẽ khiến bạn không thể kết nối van vào hệ thống hiện có.

9. Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Để kéo dài tuổi thọ của van nước chữ ngã, quy trình lắp đặt cần tuân thủ:

1. Vệ sinh đường ống: Loại bỏ xỉ hàn, cát đá trước khi lắp để tránh làm trầy xước seat và đĩa van.

2. Căn chỉnh (Alignment): Đảm bảo hai mặt bích song song, không cố tình siết bulong để kéo ống lại gần van, gây ứng suất dư làm biến dạng thân van.

3. Bảo trì định kỳ: Thường xuyên tra mỡ chịu nhiệt vào ty van để việc đóng mở nhẹ nhàng. Kiểm tra phần packing (cổ van) nếu có hiện tượng xì hơi thì cần siết lại hoặc thay mới ngay.

10. FAQ - Câu hỏi thường gặp

1. Van chữ ngã khác van cầu như thế nào?

Về nguyên lý là giống nhau, nhưng van nước chữ ngã có thân dạng góc 90 độ, tích hợp luôn chức năng của một co nối, trong khi van cầu thông thường có dòng vào và ra nằm trên đường thẳng.

2. Tại sao nên dùng inox cho hệ thực phẩm?

Vật liệu Inox 304/316 có bề mặt trơn nhẵn, không bị oxy hóa và không phản ứng với các thành phần trong thực phẩm, đảm bảo an toàn vệ sinh.

3. Van nước chữ ngã có dùng được cho chất lỏng sệt không?

Không nên. Thiết kế chuyển hướng 90 độ dễ gây tích tụ cặn bẩn trong thân van đối với các môi chất có độ nhớt cao hoặc chứa chất rắn.

11. Kết luận

Sử dụng van chữ ngã là một quyết định đầu tư thông minh cho bất kỳ hệ thống hơi nóng hay khí nén nào. Khả năng điều tiết chính xác, kết hợp với việc giảm thiểu phụ kiện đường ống giúp hệ thống vừa vận hành ổn định, vừa tiết kiệm chi phí bảo trì lâu dài. Tuy nhiên, việc chọn đúng vật liệu và áp suất rating là yếu tố then chốt để phát huy tối đa ưu điểm của loại van này.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van chữ ngã!
