Union Check Valve: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong vận hành hệ thống đường ống công nghiệp lẫn dân dụng, hiện tượng chảy ngược lưu chất luôn ẩn chứa nguy cơ gây hư hỏng máy bơm, làm xáo trộn quy trình và thất thoát chi phí nghiêm trọng. Việc sử dụng các dòng van một chiều truyền thống đôi khi gây ra trở ngại lớn mỗi khi cần bảo trì, do thao tác tháo cắt đường ống tốn quá nhiều thời gian. Để khắc phục triệt để vấn đề này, dòng union non return valve đã ra đời như một giải pháp toàn diện, vừa đảm bảo ngăn dòng chảy ngược hiệu quả, vừa mang lại sự linh hoạt tối đa trong khâu lắp đặt và bảo dưỡng.

Union Check Valve Là Gì?

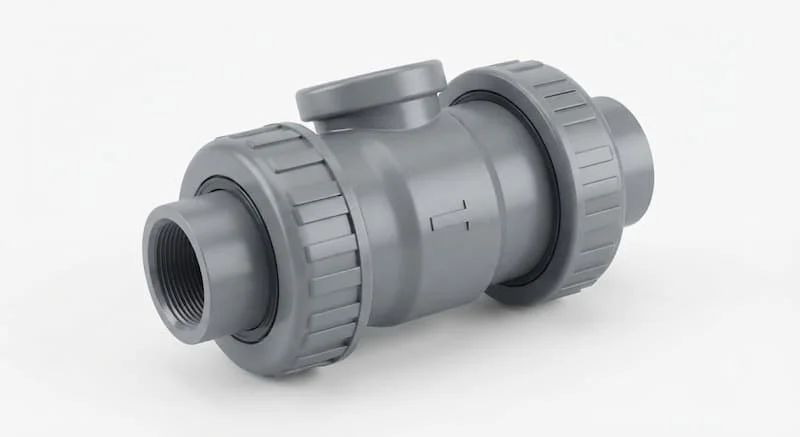

Union check valve là loại van một chiều tích hợp đầu nối rắc co (union) ở hai đầu, có chức năng tự động cho lưu chất chảy theo một chiều nhất định và ngăn dòng chảy ngược lại, đồng thời cho phép tháo rời thân van khỏi đường ống một cách nhanh chóng mà không cần cắt ống.

Khái Niệm Đầu Nối Union Và Vai Trò Chống Dòng Chảy Ngược

Điểm đặc trưng lớn nhất của dòng van này nằm ở sự kết hợp giữa cơ chế ngăn chảy ngược chuyên dụng và thiết kế rắc co cơ khí. Cấu trúc hai đầu rắc co gồm đai siết và đầu nối cho phép kỹ thuật viên chỉ cần vặn nhẹ đai siết là có thể tách rời phần thân van trung tâm ra ngoài.

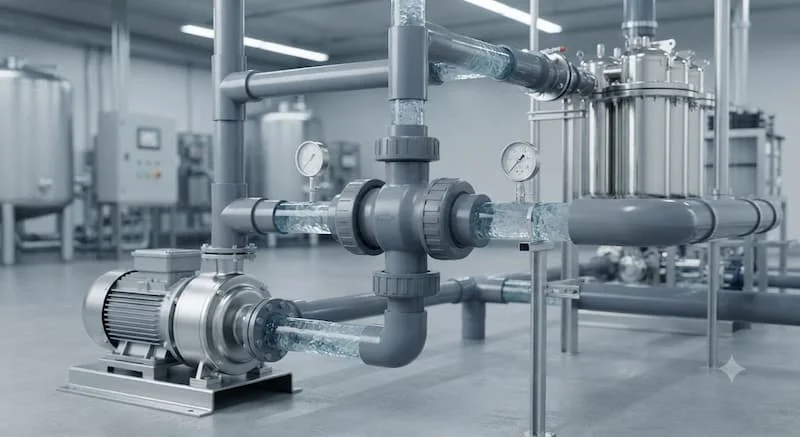

Trong các hệ thống xử lý nước, hồ bơi hay hóa chất, sự xuất hiện của union non return valve giữ vai trò bảo vệ các thiết bị đắt tiền phía trước (như máy bơm, cảm biến, bộ lọc) khỏi những cú sốc áp lực hoặc sự nhiễm bẩn chéo khi dòng chảy đổi hướng đột ngột.

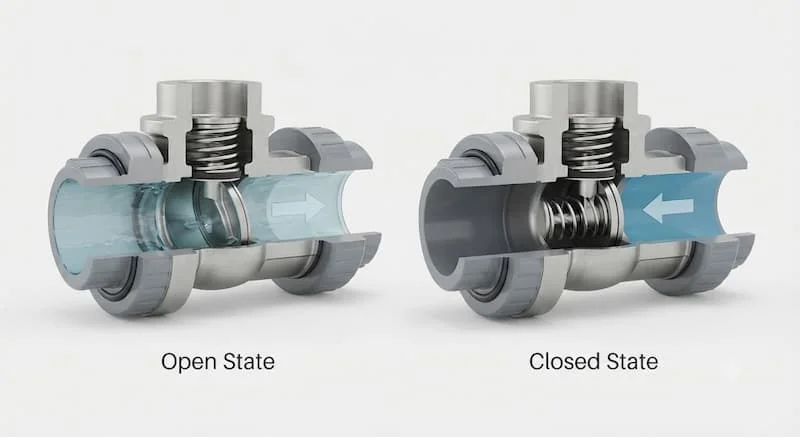

Nguyên Lý Hoạt Động Của union non return valve

Cơ chế vận hành của van phụ thuộc hoàn toàn vào sự chênh lệch áp suất của lưu chất giữa cổng vào và cổng ra:

• Trạng thái dòng chảy thuận: Khi áp suất dòng lưu chất ở cổng vào vượt qua lực thắng của lò xo (hoặc trọng lượng đĩa van/bi van), lực đẩy này sẽ đẩy đĩa van rời khỏi vành tựa (seat). Cửa van mở ra hoàn toàn để lưu chất đi qua êm ái.

• Trạng thái dòng chảy ngược: Khi dòng chảy ngừng lại hoặc có xu hướng dội ngược, áp suất ở cổng ra tăng lên kết hợp với lực nén của lò xo (hoặc trọng lực) sẽ lập tức đẩy đĩa van ép chặt trở lại vành tựa.

• Cơ chế làm kín: Lực áp suất ngược càng lớn thì đĩa van càng ép chặt vào gioăng làm kín, tạo nên một rào cản tuyệt đối ngăn không cho một giọt lưu chất nào rò rỉ quay trở lại.

Cấu Tạo union non return valve Chi Tiết

Một cụm van hoàn chỉnh được cấu thành từ các chi tiết cơ khí chính xác:

• Thân van: Phần vỏ chứa các chi tiết vận hành bên trong, chế tạo từ nhựa kỹ thuật hoặc kim loại cao cấp.

• Đĩa van (hoặc bi van): Bộ phận đóng mở trực tiếp, chịu tác động của lực đẩy dòng chảy và lực nén ngược.

• Lò xo phản hồi: Làm từ inox 304 hoặc 316, có nhiệm vụ đẩy đĩa van về vị trí đóng ngay khi áp suất đầu vào sụt giảm.

• Gioăng làm kín (O-ring/Seat): Chế tạo từ EPDM, FKM (Viton) hoặc PTFE, đảm bảo độ kín khít giữa đĩa van và thân van, cũng như tại hai đầu rắc co.

• Đầu nối union (Rắc co): Gồm hai đầu nối ống và đai siết vặn ren, là chi tiết then chốt tạo nên tính cơ động cho thiết bị.

• Nắp van: Giữ cố định cấu trúc bên trong, hỗ trợ thao tác tháo lắp khi kiểm tra linh kiện.

Phân Loại union non return valve Trên Thị Trường

Dựa vào các tiêu chí kỹ thuật, van được chia thành các phân nhóm phổ biến sau:

Phân Loại Theo Vật Liệu Chế Tạo

• Nhựa PVC, UPVC, CPVC: Kháng hóa chất, chống ăn mòn, nhẹ, chi phí rẻ, dùng phổ biến cho xử lý nước, hồ bơi, hóa chất nhẹ.

• Nhựa PP, PVDF: Chịu nhiệt độ cao và hóa chất đậm đặc, dùng trong phòng thí nghiệm và công nghệ bán dẫn.

• Đồng thau: Chịu áp lực tốt, phổ biến trong hệ thống cấp nước sinh hoạt và khí nén.

• Inox 304, Inox 316: Chịu áp lực cực cao, kháng ăn mòn tuyệt đối, chịu nhiệt tốt, tối ưu cho thực phẩm, dược phẩm và hóa chất mạnh.

Phân Loại Theo Kiểu Kết Nối

• Kết nối ren: Thuận tiện cho vặn nối ống kim loại hoặc ống nhựa có ren.

• Kết nối Socket (Dán keo / Hàn nhiệt): Tạo mối liên kết đồng nhất với ống nhựa PVC/UPVC/PPR.

• Kết nối Clamp: Đáp ứng tiêu chuẩn vi sinh nhanh chóng cho ngành thực phẩm.

Phân Loại Theo Cơ Cấu Hoạt Động

• Spring check valve (Dạng lò xo): Dùng lò xo để đóng đĩa van, có thể lắp đặt theo cả phương ngang lẫn phương đứng.

• Ball check valve (Dạng bi): Dùng viên bi nhựa hoặc inox để chặn dòng chảy, độ bền cao khi làm việc với chất lỏng chứa cặn.

• Swing check valve (Dạng lá lật): Dùng đĩa van lật theo bản lề, thích hợp cho dòng chảy lưu lượng lớn.

Thông Số Kỹ Thuật Quan Trọng Cần Quan Tâm

union non return valve Khác Gì Van Một Chiều Thông Thường?

Vì Sao Nên Sử Dụng union non return valve?

Lựa chọn dòng van một chiều rắc co mang lại nhiều lợi ích kinh tế và vận hành vượt trội:

• Tháo lắp cực kỳ nhanh chóng: Chỉ cần thao tác vặn đai rắc co bằng tay hoặc mỏ quạ là có thể tách thân van ra khỏi hệ thống.

• Tối ưu hóa chi phí và thời gian bảo trì: Khi gioăng bị mòn hoặc lò xo yếu, chỉ cần tháo van ra thay linh kiện bên trong chứ không cần thay mới toàn bộ hay cắt bỏ đường ống.

• Không làm hư hỏng kết cấu đường ống: Loại bỏ hoàn toàn việc cưa ống, dán keo lại mỗi lần sự cố.

• Đảm bảo độ kín vượt trội: Hai đầu rắc co trang bị gioăng O-ring đàn hồi giúp chống rò rỉ tối đa tại các điểm khớp nối.

Ứng Dụng Thực Tế Của union non return valve

Thiết bị này xuất hiện dày đặc trong nhiều hạ tầng kỹ thuật:

• Hệ thống lọc nước RO và sản xuất nước tinh khiết: Ngăn nước thải chảy ngược vào nguồn nước sạch.

• Mạng lưới xử lý nước hồ bơi và công viên nước: Bảo vệ cụm máy bơm lọc và hệ thống châm hóa chất Chlorine.

• Dây chuyền sản xuất hóa chất và xi mạ: Dùng van nhựa UPVC/PVDF để dẫn các dung dịch axit, kiềm ăn mòn.

• Ngành thực phẩm, đồ uống và dược phẩm: Dùng van inox vặn rắc co vi sinh để dễ dàng súc rửa định kỳ.

• Hệ thống tưới tiêu tự động và trạm bơm cấp nước dân dụng.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Và Sử Dụng

1. Lắp ngược chiều dòng chảy: Bỏ qua mũi tên chỉ hướng đúc nổi trên thân van, khiến van ngăn chặn luôn cả dòng chảy thuận.

2. Siết quá chặt đai rắc co union: Dùng lực quá mạnh làm cháy ren hoặc làm biến dạng gioăng O-ring dẫn đến rò rỉ.

3. Chọn sai vật liệu gioăng với môi chất: Sử dụng gioăng EPDM cho đường ống dẫn dầu hoặc hóa chất gốc xăng dầu khiến gioăng bị trương nở, kẹt đĩa van.

4. Lắp van một chiều dạng lá lật theo phương đứng: Dòng chảy đi xuống khiến lá lật không thể đóng kín do vướng trọng lực.

5. Không vệ sinh cặn bẩn đường ống trước khi dán keo: Keo dán ống dư thừa chảy vào lòng van làm kẹt đĩa van hoặc xước mặt đệm làm kín.

Checklist Lựa Chọn union non return valve Phù Hợp

• Môi chất lưu thông là nước sạch, nước thải hay hóa chất ăn mòn.

• Nhiệt độ và áp suất vận hành thực tế của hệ thống.

• Kích thước danh nghĩa DN đồng bộ với đường ống.

• Kiểu kết nối phù hợp: dán keo Socket, vặn ren hay hàn nhiệt.

• Vật liệu thân van (UPVC, CPVC, PVDF hay Inox) và vật liệu gioăng (EPDM hay Viton).

• Tiêu chuẩn sản xuất đạt chuẩn ANSI, DIN, JIS hay BS.

• Thương hiệu uy tín, cam kết cung cấp đầy đủ chứng nhận CO/CQ.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Các Bước Thực Hiện Chuẩn Kỹ Thuật

1. Kiểm tra kỹ mũi tên hướng dòng chảy đúc trên thân van trước khi gá lắp.

2. Vệ sinh sạch sẽ bavia, bụi bẩn và keo thừa tại hai đầu ống kết nối.

3. Tháo rời hai đầu union ra khỏi thân van, tiến hành dán keo hoặc vặn ren hai đầu nối này vào đường ống trước.

4. Chờ keo khô hoàn toàn (đối với ống nhựa), đặt thân van chứa gioăng O-ring vào giữa hai đầu nối.

5. Siết đều đai rắc co hai bên bằng tay, sau đó dùng dụng cụ chuyên dụng siết nhẹ thêm 1/4 vòng để cố định.

6. Mở nước thử áp, kiểm tra rò rỉ và bảo dưỡng thay thế gioăng định kỳ 6 đến 12 tháng một lần.

Câu Hỏi Thường Gặp (FAQ)

Union check valve là gì?

Đây là loại van một chiều có tích hợp hai đầu rắc co (union), giúp ngăn dòng chảy ngược và cho phép tháo lắp van khỏi đường ống cực kỳ dễ dàng.

Union check valve có dùng cho hóa chất không?

Có. Các dòng van làm bằng nhựa CPVC, PVDF hoặc Inox 316 kết hợp với gioăng FKM (Viton) có khả năng chống chịu hầu hết các loại axit, kiềm và hóa chất ăn mòn mạnh.

Có thể lắp theo phương đứng không?

Có thể lắp theo phương đứng nếu bạn chọn dòng van một chiều rắc co dạng lò xo (Spring check valve) với hướng dòng chảy đi từ dưới lên trên.

Bao lâu nên bảo trì van một lần?

Khuyến nghị bảo trì và vệ sinh lòng van định kỳ từ 6 đến 12 tháng một lần, hoặc ngay khi phát hiện áp suất sụt giảm bất thường.

Union check valve PVC và inox nên chọn loại nào?

Nên chọn dòng van PVC cho hệ thống nước sạch, nước thải, hồ bơi và hóa chất nhẹ để tiết kiệm chi phí. Nên chọn dòng van inox cho hệ thống chịu áp suất cao, nhiệt độ lớn, thực phẩm hoặc hóa chất đặc biệt nguy hại.

Kết Luận Và Đăng Ký Tư Vấn Báo Giá

Trang bị union check valve chính là giải pháp nâng cấp thông minh cho hệ thống đường ống, mang lại sự an toàn tuyệt đối trước sự cố chảy ngược và tối ưu hóa tối đa quy trình bảo trì hằng năm. Việc lựa chọn đúng vật liệu, quy cách kết nối và thương hiệu sẽ đảm bảo công trình của bạn vận hành êm ái và bền bỉ qua thời gian.

Quý khách hàng có nhu cầu nhận tư vấn chuyên sâu, tài liệu kỹ thuật và báo giá mới nhất các dòng van một chiều rắc co chính hãng, vui lòng liên hệ ngay với chúng tôi hôm nay để được hỗ trợ tận tình đối với union check valve.
