Van 3 4: Khái Niệm, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp và dân dụng, việc lựa chọn phụ kiện điều tiết lưu chất đúng kích thước đóng vai trò cốt lõi đến sự an toàn cũng như hiệu suất vận hành. Trong đó, dòng van 3 4 inch là một trong những quy cách kết nối phổ biến nhất, xuất hiện ở khắp các công trình từ mạng lưới cấp nước hộ gia đình cho đến các dây chuyền sản xuất hóa chất, thực phẩm.

Van 3 4 Là Gì?

Van 3 4 là các loại van công nghiệp hoặc van dân dụng có kích thước kết nối 3/4 inch (DN20), dùng để đóng, mở hoặc điều tiết lưu chất trong hệ thống đường ống. Tùy theo mục đích sử dụng, van 3/4 có thể là van bi, van cổng, van cầu, van một chiều, van điện từ hoặc nhiều loại van khác.

Ý Nghĩa Kích Thước Và Quy Đổi Chuẩn Kỹ Thuật

Khái niệm van 3 4 không đại diện cho một dạng van cơ khí cụ thể nào, mà đây là thuật ngữ chỉ kích thước danh nghĩa của cổng kết nối. Trong kỹ thuật đường ống, kích thước 3/4 inch tương đương với đường kính danh nghĩa DN20 và khớp với đường ống có đường kính ngoài khoảng 27 mm.

Nhiều người dùng thường nhầm lẫn giữa tên gọi inch và kích thước cơ học thực tế. Việc hiểu đúng thông số 3/4 inch hay DN20 sẽ giúp các kỹ sư và thợ thi công lựa chọn chính xác thiết bị ghép nối mà không gặp hiện tượng lệch ren hay lệch mặt bích khi lắp đặt.

Nguyên Lý Hoạt Động Của Van 3/4

Do van 3 4 bao gồm nhiều chủng loại cơ khí khác nhau, nguyên lý vận hành của từng dòng van sẽ phụ thuộc vào cấu tạo cơ cấu đóng mở bên trong thân van:

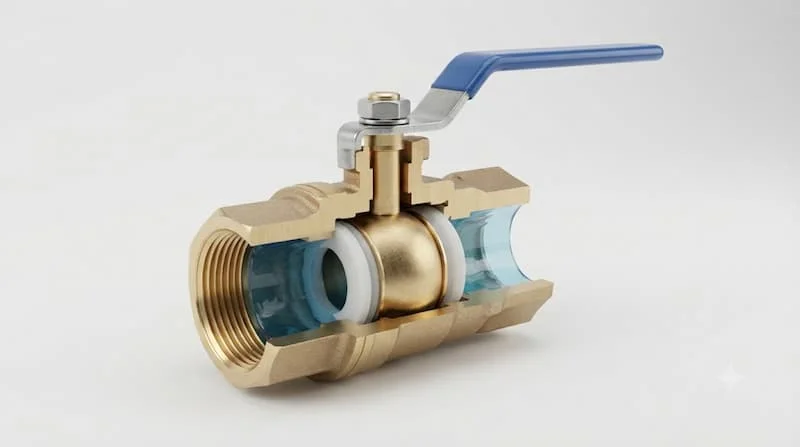

• Cơ chế xoay góc 90 độ: Áp dụng cho dòng van bi 3/4. Khi tay gạt xoay 90 độ, lỗ xuyên tâm của bi van sẽ nằm song song hoặc vuông góc với dòng chảy để cho phép hoặc ngắt hoàn toàn lưu chất.

• Cơ chế nâng hạ tịnh tiến: Áp dụng cho van cổng và van cầu 3/4. Vô năng điều khiển đĩa van nâng lên hoặc hạ xuống theo chiều thẳng đứng hoặc vuông góc với vành tựa để điều tiết dòng chảy.

• Cơ chế chênh áp và tự động: Áp dụng cho van một chiều, van an toàn và van giảm áp. Đĩa van vận hành dựa trên lực đẩy trực tiếp của dòng lưu chất hoặc lực ép lò xo đã cài đặt sẵn.

• Cơ chế cảm ứng từ trường: Áp dụng cho van điện từ 3/4. Đĩa van mở hoặc đóng nhờ lực hút điện từ sinh ra từ cuộn coil khi có dòng điện cấp vào.

Việc hiểu rõ nguyên lý đóng mở quan trọng hơn rất nhiều so với việc chỉ chọn đúng kích thước 3/4 inch, bởi mỗi cơ chế cơ khí sẽ quyết định khả năng chịu áp, độ kín và độ bền của hệ thống.

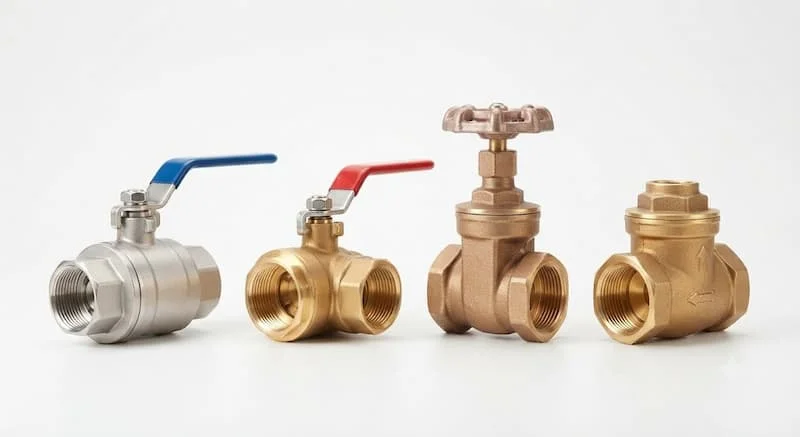

Các Loại Van 3/4 Phổ Biến Hiện Nay

Dưới đây là phân tích chi tiết về ưu nhược điểm và phạm vi ứng dụng của từng dòng van 3 4 trên thị trường:

Van Bi 3/4

• Ưu điểm: Đóng mở cực nhanh, độ kín cao, tổn thất áp suất qua van gần như bằng không.

• Nhược điểm: Không phù hợp để điều tiết lưu lượng nhỏ trong thời gian dài do dễ làm mòn gioăng PTFE.

• Ứng dụng: Đường ống cấp nước sinh hoạt, đường ống khí nén, hóa chất nhẹ.

Van Cổng 3/4 (Van Cửa)

• Ưu điểm: Cho dòng chảy thẳng đi qua, không làm giảm lưu lượng và áp suất.

• Nhược điểm: Thời gian đóng mở lâu, kích thước chiều cao lớn hơn van bi.

• Ứng dụng: Mạng lưới cấp nước chính, hệ thống PCCC, đường ống dẫn chất lỏng trôi chảy.

Van Cầu 3/4

• Ưu điểm: Khả năng điều tiết lưu lượng cực kỳ chuẩn xác, độ kín tuyệt đối.

• Nhược điểm: Cản trở dòng chảy lớn, gây sụt áp nhất định qua van.

• Ứng dụng: Đường ống hơi nóng, hệ thống truyền nhiệt, hóa chất công nghiệp.

Van Một Chiều 3/4

• Ưu điểm: Vận hành tự động hoàn toàn, ngăn chặn hiệu quả hiện tượng chảy ngược.

• Nhược điểm: Dễ bị kẹt nếu lưu chất chứa nhiều cặn bẩn cơ học.

• Ứng dụng: Lắp ngay sau đầu đẩy của máy bơm nước, đường ống xả bồn tích áp.

Van Điện Từ 3/4

• Ưu điểm: Tốc độ đóng mở tính bằng miligiây, dễ dàng kết nối với hệ thống điều khiển tự động PLC.

• Nhược điểm: Yêu cầu nguồn điện ổn định, cuộn coil dễ nóng nếu ngâm điện quá lâu.

• Ứng dụng: Hệ thống tưới cây tự động, dây chuyền chiết rót, PCCC.

Van Giảm Áp Và Van An Toàn 3/4

• Ưu điểm: Bảo vệ đường ống khỏi nguy cơ quá áp, giữ áp suất đầu ra luôn ổn định.

• Nhược điểm: Cần kỹ thuật viên có kinh nghiệm để cài đặt dải áp chính xác.

• Ứng dụng: Hệ thống khí nén, lò hơi, mạng lưới cấp nước tòa nhà cao tầng.

Thông Số Kỹ Thuật Cần Quan Tâm

Khi lựa chọn sản phẩm, kỹ sư cần đánh giá toàn diện các thông số kỹ thuật tiêu chuẩn sau:

• Kích thước tiêu chuẩn: DN20 (tương đương 3/4 inch hoặc ống phi 27 mm).

• Cấp áp suất làm việc: PN10, PN16, PN25, Class 150 (tương đương từ 10 bar đến 25 bar).

• Dải nhiệt độ làm việc: Từ -10 độ C đến 180 độ C (tùy thuộc vào vật liệu đệm kín là EPDM, NBR hay PTFE).

• Kiểu kết nối đường ống: Kết nối ren trong, ren ngoài (tiêu chuẩn NPT hoặc BSPT), nối hàn hoặc nối bích.

• Vật liệu chế tạo thân van: Đồng thau, inox 304, inox 316, nhựa PVC, UPVC hoặc thép đúc.

• Vật liệu làm kín: Cao su EPDM, NBR, Teflon PTFE, Viton.

So Sánh Các Loại Van 3/4

Tại Sao Nên Chọn Đúng Van 3/4?

Lựa chọn đúng dòng van DN20 phù hợp với yêu cầu thiết kế sẽ mang lại lợi ích thiết thực:

• Gia tăng tuổi thọ toàn bộ hệ thống: Tránh tình trạng van bị xói mòn hoặc biến dạng do quá tải áp suất và nhiệt độ.

• Triệt tiêu rủi ro rò rỉ lưu chất: Đảm bảo đệm làm kín tương thích hoàn toàn với hóa chất hoặc dung môi vận hành.

• Tối ưu hóa chi phí đầu tư và vận hành: Không tốn ngân sách cho các dòng van quá đắt đỏ khi nhu cầu thực tế chỉ ở mức cơ bản.

• Đảm bảo đúng lưu lượng thiết kế: Tránh hiện tượng thắt hẹp dòng chảy ngoài ý muốn làm giảm hiệu suất thiết bị cuối.

• Thuận tiện cho việc bảo trì: Các dòng van chuẩn quy cách giúp việc tháo lắp, thay thế đệm làm kín diễn ra nhanh chóng.

Van 3/4 Được Sử Dụng Ở Đâu?

Với kích thước nhỏ gọn và linh hoạt, dòng van DN20 có mặt trong hầu hết các lĩnh vực:

• Hệ thống cấp thoát nước dân dụng trong các hộ gia đình, chung cư.

• Hệ thống điều hòa không khí HVAC, đường ống nước chìm Chiller.

• Dây chuyền nén khí công nghiệp, đường ống phân phối khí Nitơ, CO2.

• Hệ thống nồi hơi, đường ống dẫn hơi nóng trong nhà máy dệt may, thực phẩm.

• Nhà máy chế biến hóa chất, sản xuất dược phẩm và đồ uống.

• Hệ thống PCCC vách tường, trạm bơm tăng áp tự động.

Sai Lầm Thường Gặp Khi Lựa Chọn Van 3/4

1. Nhầm lẫn giữa DN20 và DN25: Cho rằng kích thước 3/4 inch tương đương ống phi 34 mm (DN25), dẫn đến việc mua sai quy cách ren.

2. Chọn van đồng cho môi trường hóa chất ăn mòn: Đồng thau sẽ bị xói mòn nhanh chóng khi gặp dung dịch axit hoặc kiềm, gây rò rỉ nguy hiểm.

3. Sử dụng van bi để điều tiết lưu lượng: Việc mở dở dang van bi trong thời gian dài khiến áp lực dòng chảy xé rách đệm Teflon.

4. Bỏ qua thông số áp suất làm việc: Lắp van chịu áp PN10 vào đường ống khí nén có áp suất lên tới 16 bar gây vỡ thân van.

5. Lắp ngược chiều dòng chảy: Bỏ qua mũi tên hướng dẫn trên thân van cầu hay van một chiều, khiến van bị khóa chặt hoặc hư hỏng.

Cách Lựa Chọn Van 3/4 Phù Hợp

Các Bước Lựa Chọn Theo Tiêu Chuẩn Kỹ Thuật

1. Xác định môi chất lưu thông: Nước sạch, nước thải, khí nén, hơi nóng hay hóa chất để chọn vật liệu thân van (đồng, inox hay nhựa).

2. Xác định áp suất và nhiệt độ lớn nhất: Chọn chuẩn áp suất PN10, PN16 hay PN25 phù hợp với thông số hoạt động của máy bơm.

3. Xác định mục đích sử dụng: Cần đóng mở nhanh (chọn van bi), điều tiết (chọn van cầu) hay điều khiển từ xa (chọn van điện từ).

4. Xác định dạng kết nối: Kết nối ren trong BSPT cho ống kẽm/inox, hoặc ren NPT cho tiêu chuẩn Mỹ.

5. Ưu tiên các thương hiệu uy tín: Lựa chọn sản phẩm có nguồn gốc xuất xứ rõ ràng để đảm bảo độ bền cơ khí.

Hướng Dẫn Lắp Đặt Và Bảo Trì

• Kiểm tra sạch sẽ bavia và cặn bẩn bên trong lòng ống trước khi vặn van vào đường ống.

• Quấn băng tan (băng cao su non) vừa đủ dày theo chiều kim đồng hồ đối với các mối nối ren để chống rò rỉ.

• Dùng lực siết cờ lê vừa phải, tránh dùng lực quá mạnh gây nứt thân van hoặc cháy ren.

• Lắp đặt đúng chiều mũi tên chỉ hướng dòng chảy đúc nổi trên thân van (đối với van cầu, van 1 chiều, van giảm áp).

• Thực hiện kiểm tra, vận hành thử và bảo trì tra mỡ định kỳ 6 tháng một lần đối với các van cơ.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng kích thước định danh DN20 (3/4 inch, lắp ống phi 27 mm).

• Đúng chủng loại van theo đúng chức năng cần vận hành.

• Vật liệu chế tạo thân van và gioăng làm kín tương thích với lưu chất.

• Cấp áp suất chịu tải PN đáp ứng được áp suất đỉnh của đường ống.

• Mối ren đúc sắc nét, không bị trầy xước hay lệch nấc.

• Có đầy đủ giấy chứng nhận nguồn gốc xuất xứ CO và chất lượng CQ.

• Được hưởng chính sách bảo hành chính hãng từ nhà cung cấp.

Các Câu Hỏi Thường Gặp (FAQ)

Van 3/4 là DN bao nhiêu?

Van 3/4 inch tương đương với đường kính danh nghĩa DN20, sử dụng cho các đường ống có đường kính ngoài khoảng 27 mm.

Van 3/4 có tương đương 21 mm không?

Không. Nhiều người thường nhầm van 3/4 với phi 21 mm, tuy nhiên phi 21 mm tương ứng với kích thước 1/2 inch (DN15). Van 3/4 inch chính xác phải đi với ống phi 27 mm.

Van bi 3/4 và van cổng 3/4 khác nhau thế nào?

Van bi 3/4 đóng mở bằng cách xoay viên bi góc 90 độ nên thao tác rất nhanh. Van cổng 3/4 đóng mở bằng cách nâng hạ đĩa van theo chiều thẳng đứng nên thao tác chậm hơn nhưng cho dòng chảy qua hoàn toàn thẳng.

Nên chọn van đồng hay van inox 3/4?

Nên chọn van đồng cho hệ thống nước sạch dân dụng, khí nén nhẹ để tiết kiệm chi phí. Nên chọn van inox cho môi trường hóa chất, nước thải, thực phẩm hoặc hơi nóng chịu nhiệt cao.

Van 3 4 dùng cho nước nóng được không?

Có thể dùng được nếu bạn chọn đúng dòng van 3/4 bằng đồng hoặc inox trang bị gioăng làm kín chịu nhiệt như PTFE hay Viton.

Kết Luận Và Đăng Ký Tư Vấn Báo Giá

Lựa chọn đúng dòng van 3 4 (DN20) không chỉ đảm bảo sự tương thích về mặt cơ khí mà còn là yếu tố quyết định tới độ bền, độ an toàn và chi phí vận hành lâu dài của toàn bộ hệ thống. Hiểu rõ môi chất, áp suất và chức năng vận hành sẽ giúp bạn đưa ra quyết định đầu tư chính xác nhất.
