Van Dòng Chảy: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống hạ tầng thủy lực, HVAC cũng như sản xuất công nghiệp, việc duy trì lưu lượng ổn định là yếu tố sống còn đến toàn bộ quy trình vận hành. Sự biến động đột ngột của dòng lưu chất có thể gây sụt áp, làm quá tải máy bơm hay xói mòn thiết bị đường ống. Để kiểm soát chính xác tốc độ và thể tích môi chất lưu thông, việc ứng dụng dòng van điều tiết dòng chảy chuyên dụng được xem là giải pháp bắt buộc giúp tối ưu hóa hiệu suất vận hành và đảm bảo an toàn cho toàn bộ công trình.

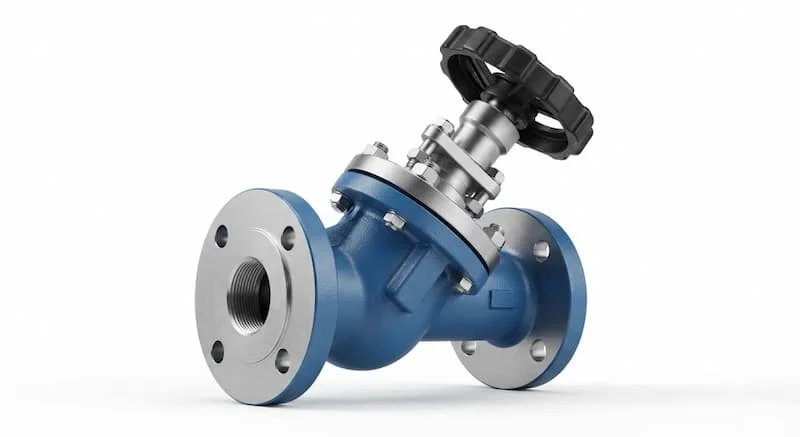

Van Dòng Chảy Là Gì?

Van dòng chảy là các dòng van công nghiệp chuyên dùng để kiểm soát, điều tiết hoặc cân bằng lưu lượng, vận tốc của dòng lưu chất (nước, khí, hơi, hóa chất) khi đi qua đường ống, giúp hệ thống duy trì trạng thái vận hành ổn định theo thông số thiết kế.

Vai Trò Và Sự Khác Biệt Mẫu Van Chuyên Dụng

Khác với các dòng van đóng mở thông thường vốn chỉ có hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn (như van cổng hay van bi tiêu chuẩn), dòng van điều tiết dòng chảy sở hữu thiết kế lòng van và đĩa van tối ưu cho khả năng điều khiển tuyến tính.

Thiết bị này có khả năng thay đổi mịn tiết diện lưu thông mà không gây ra hiện tượng xói mòn đĩa van hay tạo ra xung áp lực nguy hiểm. Nhờ đó, người vận hành có thể dễ dàng thiết lập tốc độ và lưu lượng chảy chính xác theo đúng yêu cầu kỹ thuật của dây chuyền.

Nguyên Lý Hoạt Động Của van điều tiết dòng chảy

Cơ chế điều phối của dòng van này dựa trên nguyên lý thay đổi không gian tiết diện của khe hở dòng chảy bên trong thân van:

• Cơ chế thu hẹp tiết diện: Khi điều khiển cơ cấu vặn hoặc trục truyền động, đĩa van (hoặc bi van) sẽ tiến gần về phía vành tựa (seat). Tiết diện dòng chảy bị thu hẹp lại, làm gia tăng trở lực cơ học và giảm lượng thể tích lưu chất đi qua van trong một đơn vị thời gian.

• Cơ chế mở rộng tiết diện: Ngược lại, khi nâng đĩa van xa khỏi vành tựa, không gian lưu thông mở rộng, giúp tăng tối đa lưu lượng và giảm thiểu tổn thất áp suất dư thừa.

• Cơ chế vận hành linh hoạt: Việc thay đổi vị trí đĩa van có thể thực hiện thông qua tay vặn thủ công (tay gạt, tay quay) hoặc tự động hóa hoàn toàn nhờ bộ điều khiển khí nén (Pneumatic Actuator) và bộ truyền động điện tuyến tính (Electric Actuator 4-20mA).

Cấu Tạo Chi Tiết Của van điều tiết dòng chảy

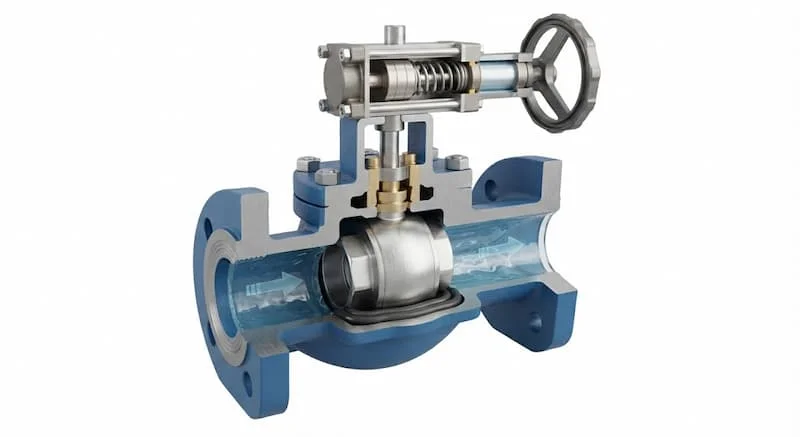

Một cụm van kiểm soát dòng chảy hoàn chỉnh được cấu thành từ các linh kiện cơ khí chính xác sau:

• Thân van: Phần vỏ đúc chịu áp lực chính, chế tạo từ inox, gang, đồng hoặc nhựa, có nhiệm vụ chứa dòng chảy và liên kết với đường ống.

• Đĩa van / Bi van / Kim van: Chi tiết trực tiếp chặn hoặc mở rộng tiết diện lưu thông, thường được vút nhọn hoặc khoét lỗ dạng v-port để đạt độ chuẩn xác cao khi điều tiết.

• Trục van (Ty van): Chuyển truyền động cơ học từ bộ điều khiển xuống đĩa van, làm bằng hợp kim hoặc inox cường độ cao.

• Gioăng làm kín (Seat/O-ring): Đảm bảo độ kín khít tuyệt đối khi đóng hoàn toàn, ngăn ngừa rò rỉ môi chất ra bên ngoài.

• Bộ truyền động: Tay quay, tay gạt cơ khí hoặc các đầu điều khiển điện, đầu khí nén thông minh.

Các Loại van điều tiết dòng chảy Phổ Biến Trên Thị Trường

Dựa theo các tiêu chí kỹ thuật, van được chia thành các phân nhóm phổ biến:

Phân Loại Theo Nguyên Lý Vận Hành

• Van cầu (Globe Valve): Dòng van điều tiết dòng chảy kinh điển nhất, cho khả năng chỉnh lưu lượng cực kỳ chính xác.

• Van kim (Needle Valve): Thiết kế đầu đĩa van dạng kim nhọn, chuyên dùng điều tiết các dòng lưu chất có lưu lượng rất nhỏ và áp suất cao.

• Van bướm điều khiển tuyến tính: Tối ưu cho các đường ống đường kính lớn, tiết kiệm không gian lắp đặt.

• Van bi V-Port: Bi van đục lỗ hình chữ V giúp điều chỉnh tỷ lệ lưu lượng chính xác theo góc xoay.

• Van điều khiển điện / khí nén tuyến tính: Tự động hóa quá trình đóng mở theo tín hiệu phản hồi từ cảm biến lưu lượng.

Phân Loại Theo Vật Liệu Chế Tạo

• Inox 304, Inox 316: Chống ăn mòn tuyệt đối, chịu nhiệt độ cao, phù hợp cho thực phẩm, hóa chất, dược phẩm.

• Gang dẻo / Gang đúc: Giá thành tối ưu, chuyên dùng cho các hạ tầng cấp thoát nước lớn.

• Đồng thau: Nhỏ gọn, phổ biến trong hệ thống HVAC và nước sạch dân dụng.

• Nhựa PVC, UPVC, PFA: Chống chịu môi trường axit, kiềm và hóa chất ăn mòn mạnh.

Phân Loại Theo Kiểu Kết Nối

• Kết nối ren: Gọn nhẹ, thao tác nhanh cho ống kích thước dưới DN50.

• Kết nối mặt bích: Chịu lực tốt, chắc chắn cho đường ống lớn từ DN50 đến DN1000.

• Kiểu Wafer / Clamp: Tiết kiệm diện tích và đáp ứng tiêu chuẩn vi sinh ngành thực phẩm.

Thông Số Kỹ Thuật Quan Trọng Cần Quan Tâm

Để hệ thống hoạt động ổn định, kỹ sư cần nắm rõ các chỉ số tiêu chuẩn sau:

• Kích thước danh nghĩa (DN): Xác định độ tương thích đường kính ống từ DN15 đến DN600.

• Cấp áp suất làm việc (PN10, PN16, PN25, PN40): Mức áp suất cực đại thân van chịu đựng an toàn.

• Dải nhiệt độ làm việc: Giới hạn nhiệt độ vận hành tùy theo vật liệu đệm kín (EPDM, PTFE, Metal seat).

• Hệ số lưu lượng (Cv / Kv): Thể hiện thể tích chất lỏng qua van ở một mức sụt áp nhất định, là chỉ số cốt lõi để tính toán chọn cỡ van.

• Tiêu chuẩn kết nối: Đạt chuẩn mặt bích BS, DIN, JIS, ANSI hoặc chuẩn ren NPT, BSPT.

So Sánh van điều tiết dòng chảy Với Các Loại Van Khác

Vì Sao Cần Sử Dụng van điều tiết dòng chảy Trong Hệ Thống?

Trang bị van điều chỉnh lưu lượng chuyên dụng mang lại nhiều lợi ích vận hành vượt trội:

• Cân bằng lưu lượng chính xác: Đảm bảo các nhánh đường ống nhận đúng lưu lượng thiết kế, tránh hiện tượng nơi thừa nước nơi thiếu áp.

• Bảo vệ máy bơm và hệ thống: Giảm thiểu hiện tượng búa nước, ngăn ngừa tình trạng quá tải dòng chảy làm cháy động cơ bơm.

• Tiết kiệm năng lượng vận hành: Tối ưu hóa lượng nhiên liệu, hóa chất hoặc điện năng tiêu thụ nhờ điều phối môi chất vừa đủ.

• Kéo dài tuổi thọ thiết bị: Hạn chế rung động và tiếng ồn sinh ra do sự mất cân bằng áp suất trong lòng đường ống.

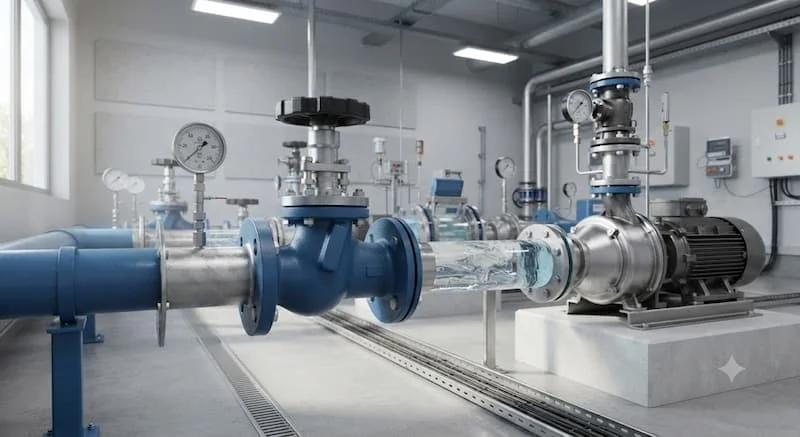

van điều tiết dòng chảy Được Sử Dụng Ở Đâu?

Sản phẩm có mặt ở hầu hết các công trình hạ tầng và dây chuyền sản xuất:

• Hệ thống điều hòa trung tâm HVAC và Chiller: Cân bằng lưu lượng nước lạnh cung cấp cho các cụm AHU, FCU.

• Nhà máy xử lý nước sạch và nước thải: Điều tiết lưu lượng hóa chất keo tụ và bùn vi sinh.

• Dây chuyền sản xuất thực phẩm, đồ uống và dược phẩm: Kiểm soát chính xác thể tích nguyên liệu lỏng.

• Hệ thống lò hơi và đường ống hơi nóng: Điều phối lưu lượng hơi cấp cho các thiết bị sấy.

• Ngành hóa chất, dầu khí và nhà máy nhiệt điện: Tự động hóa điều khiển dòng lưu chất nguy hiểm.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Chọn kích thước van bằng đúng kích thước đường ống: Không tính toán hệ số Cv/Kv khiến van bị quá khổ (oversize), làm mất khả năng điều tiết mịn ở dải mở nhỏ.

2. Dùng van cổng để điều tiết lưu lượng: Dòng chảy tốc độ cao xói mòn đĩa van cổng gây rung lắc mạnh và làm hỏng van nhanh chóng.

3. Lắp ngược chiều dòng chảy: Bỏ qua mũi tên hướng dẫn đúc trên thân van cầu, làm tăng lực cản và gây cháy đầu điều khiển.

4. Bỏ qua đặc tính ăn mòn của môi chất: Chọn van thân đồng cho hóa chất mạnh khiến van bị ăn mòn nứt vỡ chỉ sau thời gian ngắn.

5. Không duy trì lịch bảo trì định kỳ: Rác bẩn bám dính làm kẹt trục van, gây sai lệch thông số điều tiết.

Checklist Lựa Chọn van điều tiết dòng chảy Phù Hợp

• Loại môi chất lưu thông (nước, khí, hơi, dầu, hóa chất ăn mòn).

• Lưu lượng yêu cầu thực tế và hệ số Cv/Kv tính toán.

• Áp suất và nhiệt độ vận hành cực đại của hệ thống.

• Đường kính danh nghĩa DN và tiêu chuẩn kết nối đường ống.

• Vật liệu thân van và vật liệu làm kín tương thích môi chất.

• Phương thức điều khiển: Thao tác cơ học hay điều khiển tự động tuyến tính.

• Thương hiệu uy tín, sản phẩm có đầy đủ giấy tờ CO/CQ chứng nhận chất lượng.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Các Bước Thực Hiện Chuẩn Kỹ Thuật

1. Vệ sinh thổi sạch bụi bẩn, xỉ hàn bên trong lòng ống trước khi đấu nối van.

2. Kiểm tra chiều mũi tên đúc nổi trên thân van để đảm bảo lắp đúng hướng dòng chảy.

3. Lắp đặt van tại vị trí bằng phẳng, thuận tiện cho việc vặn tay quay hoặc đấu nối dây điện/khí nén.

4. Siết đều các bu lông mặt bích đối chéo nhau để tránh làm lệch nghiêng mặt đệm.

5. Vận hành chạy thử, hiệu chỉnh lưu lượng theo đồng hồ đo áp và kiểm tra độ kín khít.

6. Tra mỡ bôi trơn trục van và kiểm tra độ nhạy định kỳ 6 tháng một lần.

Các Câu Hỏi Thường Gặp (FAQ)

van điều tiết dòng chảy có phải là van điều tiết không?

Đúng. van điều tiết dòng chảy là tên gọi chung cho các dòng van có chức năng chính là điều tiết, kiểm soát thể tích và vận hành tuyến tính lưu lượng môi chất qua đường ống.

Van dòng chảy dùng cho môi chất nào?

Van có thể dùng cho đa dạng môi chất như nước sạch, nước thải, khí nén, hơi nóng, dầu truyền nhiệt và các loại hóa chất ăn mòn tùy thuộc vào vật liệu chế tạo thân van.

Có thể dùng van dòng chảy cho hệ thống nước nóng không?

Hoàn toàn được. Tuy nhiên cần chọn van có thân bằng đồng, inox hoặc thép chịu nhiệt cùng gioăng làm kín chịu nhiệt như PTFE hoặc metal seat.

Bao lâu nên bảo dưỡng van dòng chảy?

Khuyến nghị bảo dưỡng, kiểm tra độ kín và vệ sinh lòng van định kỳ từ 6 đến 12 tháng một lần để đảm bảo khả năng điều tiết luôn chính xác.

Nên chọn van dòng chảy bằng đồng hay inox?

Nên chọn van đồng cho hệ thống nước sạch, HVAC cỡ nhỏ để tiết kiệm chi phí. Nên chọn van inox cho môi trường hóa chất, vi sinh, thực phẩm hoặc hệ thống chịu nhiệt độ và áp suất cao.
