Vacuum Fitting: Cấu Tạo, Phân Loại Tiêu Chuẩn Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống kỹ thuật chân không khắt khe như sản xuất bán dẫn, mạ chân không hay nghiên cứu vật lý hạt nhân, một hiện tượng rò rỉ khí dù nhỏ bằng phần triệu milimét cũng đủ làm hỏng toàn bộ mẻ sản phẩm. Việc duy trì mức áp suất chân không mong muốn phụ thuộc hoàn toàn vào độ kín của từng mối nối đường ống. Để đảm bảo hệ thống vận hành liên tục và đạt độ chân không lý tưởng, việc trang bị đầu nối chân không chuẩn xác là yêu cầu mang tính quyết định hàng đầu đối với mọi kỹ sư và nhà thầu công nghệ.

Vacuum Fitting Là Gì?

Vacuum fitting là đầu nối chuyên dụng dùng để kết nối các thiết bị, đường ống và phụ kiện trong hệ thống chân không, đảm bảo độ kín cao nhằm duy trì áp suất chân không ổn định và hạn chế rò rỉ khí.

Vai Trò Và Nguyên Lý Tạo Kết Nối Kín Trong Hệ Thống Chân Không

Không giống các đầu nối thủy lực hay khí nén thông thường vận hành nhờ áp suất dương hướng ra ngoài, đầu nối chân không được thiết kế để chống lại chênh lệch áp suất lớn từ khí quyển bên ngoài tràn vào lòng ống. Nhiệm vụ của phụ kiện này là liên kết các phân đoạn ống, đồng hồ đo, van chân không và bơm hút thành một dải khép kín hoàn hảo.

Cơ chế tạo độ kín của phụ kiện chân không dựa trên việc nén chặt phần tử làm kín (O-ring đàn hồi hoặc vòng đệm kim loại) nằm giữa hai mặt bích chuyên dụng. Dưới tác động của lực kẹp cơ học (dùng clamp, bu lông hoặc ren), vật liệu làm kín biến dạng dẻo và lấp đầy toàn bộ các vệt xước siêu vi trên bề mặt kim loại, triệt tiêu mọi con đường mà phân tử khí có thể xâm nhập.

Nguyên Lý Hoạt Động Của đầu nối chân không

Sự vận hành của thiết bị đầu nối chân không xoay quanh việc duy trì lực ép liên tục lên cơ cấu làm kín để chống lại hiện tượng thẩm thấu khí quyển:

• Cơ chế làm kín bằng O-ring elastomer: Trong môi trường chân không thấp đến chân không cao (đến $10^{-8}$ mbar), một O-ring làm từ Viton (FKM) hoặc NBR được định tâm bởi một vòng đệm inox (Centering Ring). Khi siết kẹp clamp, hai mặt bích ép phẳng O-ring, tạo nên một rào cản khí tuyệt đối.

• Cơ chế làm kín bằng Gasket kim loại: Trong môi trường siêu chân không (UHV - Ultra High Vacuum) dưới $10^{-8}$ mbar, lực siết của bu lông khiến gờ dao sắc (knife-edge) bằng thép cứng của mặt bích ăn sâu vào đệm đồng dẻo (Copper Gasket). Sự biến dạng kim loại này tạo ra độ kín cao nhất mà các loại cao su không thể đáp ứng.

• Kết nối chắc chắn bằng clamp hoặc bu lông: Hệ thống ngàm kẹp hoặc bu lông vòng giúp giữ cố định vị trí liên kết, chống lại lực tác động cơ học và rung lắc từ bơm hút chân không trong quá trình vận hành.

Cấu Tạo Chi Tiết Của đầu nối chân không

Một cụm đầu nối chân không tiêu chuẩn được cấu thành từ các linh kiện cơ khí chính xác sau:

• Thân đầu nối (Fitting Body): Chế tạo từ thép không gỉ (Inox 304, 316L) hoặc nhôm nguyên khối, được gia công bề mặt cực mịn và xử lý bóng điện hóa (Electropolishing) để hạn chế hiện tượng thoát khí bề mặt (outgassing).

• Vòng định tâm (Centering Ring): Linh kiện giữ O-ring đúng tâm mặt bích, ngăn không cho O-ring bị hút xô lệch vào bên trong lòng ống khi rút chân không.

• Gioăng làm kín (Gasket/O-ring): Làm bằng Viton, NBR, Silicone hoặc đồng đỏ dẻo, đảm nhận chức năng lấp đầy khe hở cơ khí.

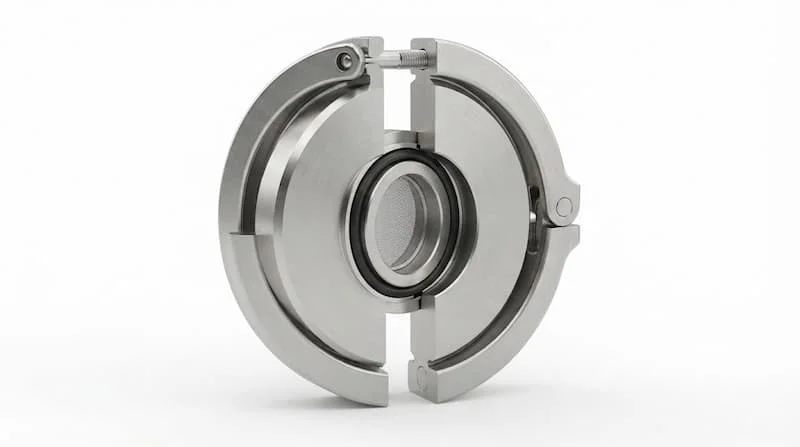

• Kẹp nối (Quick Clamp / Chain Clamp): Dùng trong các khớp nối nhanh để tạo lực ép đồng đều 360 độ lên hai mặt bích.

• Mặt bích (Flange): Phần đầu cuối của fitting được phay rãnh hoặc tạo gờ dao theo từng tiêu chuẩn kỹ thuật riêng biệt.

• Ren kết nối và bu lông: Sử dụng thép cường độ cao hoặc inox để cố định chắc chắn các khớp nối cỡ lớn hoặc các chuẩn ren NPT/BSPT.

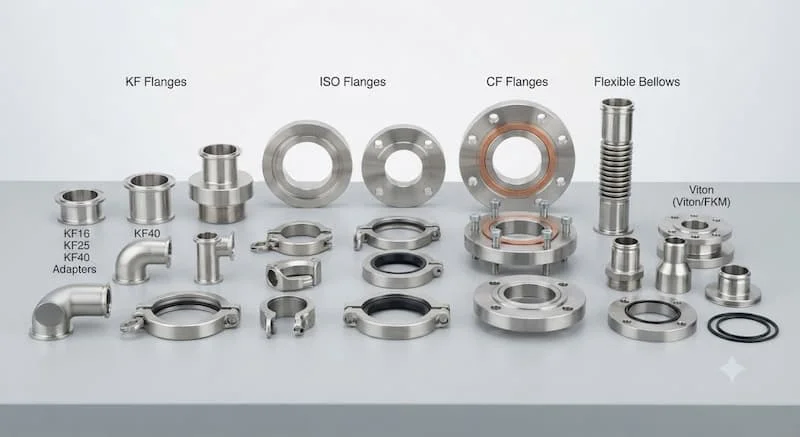

Phân Loại đầu nối chân không Theo Tiêu Chuẩn Kỹ Thuật

Tùy thuộc vào dải áp suất chân không và đặc thù lắp đặt, ngành công nghiệp chân không phân chia đầu nối thành các chuẩn quốc tế rõ ràng:

Tiêu Chuẩn KF / NW (Klein Flange)

• Đặc điểm: Nối nhanh bằng clamp dải kích thước từ KF10 đến KF50, sử dụng O-ring cao su và vòng định tâm.

• Ưu điểm: Tháo lắp bằng tay cực nhanh, không cần dụng cụ phức tạp, chi phí hợp lý.

• Ứng dụng: Dùng phổ biến ở dải chân không thô và chân không cao.

Tiêu Chuẩn ISO-K Và ISO-F (Large Flange)

• Đặc điểm: Dành cho đường ống kích thước lớn từ DN63 đến DN630. ISO-K dùng kẹp móc (Claw Clamps), ISO-F dùng bu lông xiết mặt bích có rãnh.

• Ưu điểm: Chịu tải cơ học cao, kết nối các đường ống lưu lượng lớn từ bơm chân không chính.

• Ứng dụng: Mạng lưới công nghiệp bán dẫn, tháp sấy chân không, nhà máy hóa chất.

Tiêu Chuẩn CF (ConFlat Flange)

• Đặc điểm: Sử dụng cơ chế gờ dao cắt vào gioăng đệm đồng (Copper Gasket), siết chặt bằng dải bu lông vòng.

• Ưu điểm: Đạt độ kín tuyệt đối cho môi trường siêu chân không , chịu được nhiệt độ nướng ống (bakeout) lên tới 450 độ C.

• Nhược điểm: Gioăng đồng chỉ sử dụng được 1 lần, thời gian tháo lắp lâu.

NPT đầu nối chân không Và Compression Fitting

• Đặc điểm: Kết nối bằng vặn ren phủ keo làm kín chuyên dụng hoặc xiết hạt bắp nén ống kim loại/nhựa.

• Ưu điểm: Tiện lợi khi nối với các thiết bị đo hoặc đường ống phụ trợ nhỏ.

• Nhược điểm: Dễ rò rỉ nếu thao tác ren không chuẩn, khó dùng cho mức chân không quá sâu.

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh Các Loại đầu nối chân không Phổ Biến

Tại Sao Cần Lựa Chọn Đúng đầu nối chân không?

Đầu tư đúng chuẩn phụ kiện chân không ngay từ đầu mang lại lợi ích lâu dài cho toàn bộ hạ tầng:

• Tránh rò rỉ khí quyển: Loại bỏ nguy cơ oxy và hơi ẩm xâm nhập làm hỏng môi trường phản ứng tinh khiết.

• Duy trì tối đa hiệu suất bơm chân không: Bơm không phải làm việc quá tải để bù đắp lượng khí rò rỉ từ các mối nối kém chất lượng.

• Tiết kiệm chi phí bảo trì và truy tìm sự cố: Mối nối chuẩn giúp rút ngắn thời gian dò tìm rò rỉ bằng máy Helium Leak Detector.

• Đảm bảo an toàn quy trình sản xuất: Ngăn chặn nguy cơ cháy nổ khi hệ thống dẫn các chất khí độc hại hoặc dễ cháy trong công nghệ bán dẫn.

• Tăng tuổi thọ linh kiện: Giảm thiểu hiện tượng nhiễm bẩn dầu bơm ngược vào buồng chân không.

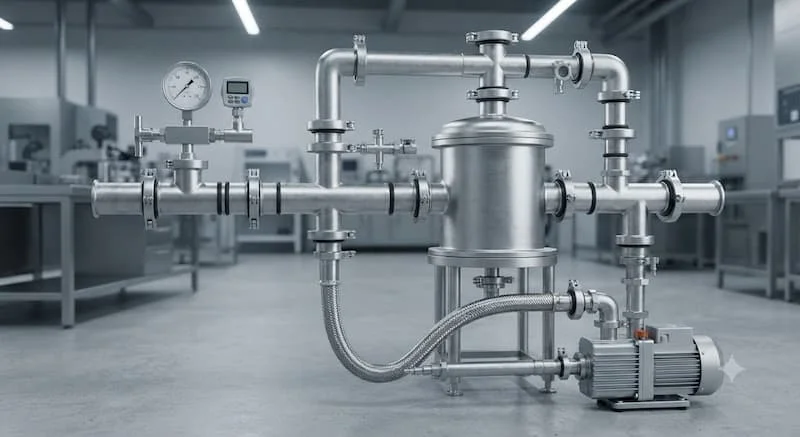

đầu nối chân không Được Sử Dụng Ở Đâu?

Sản phẩm đóng vai trò mạch máu liên kết trong hàng loạt ngành công nghiệp tiên tiến:

• Công nghiệp sản xuất bán dẫn và vi mạch: Đường dẫn khí tinh khiết và buồng xử lý wafer.

• Hệ thống phủ chân không (Vacuum Coating): Phủ màng mỏng quang học, phủ PVD trang bị cơ khí.

• Sản xuất dược phẩm và thực phẩm: Dây chuyền sấy thăng hoa (Freeze Drying) bảo quản dược chất.

• Thiết bị y tế và phân tích: Máy kính hiển vi điện tử quét (SEM), máy quang phổ khối.

• Phòng thí nghiệm và viện nghiên cứu: Hệ thống gia tốc hạt, nghiên cứu công nghệ plasma.

• Hệ thống bơm hút chân không công nghiệp: Các nhà máy đóng gói tự động, hút gắp sản phẩm.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Dùng sai loại gioăng cho dải nhiệt độ: Dùng O-ring cao su NBR ở các khớp nối cần gia nhiệt nướng ống khiến cao su bị chảy, phá hỏng độ chân không.

2. Siết kẹp clamp lệch góc: Khiến lực ép trên vòng O-ring không đều, tạo khe hở vi mô cho không khí chui qua.

3. Không làm sạch bề mặt mặt bích trước khi lắp: Để lại vệt bụi, vết mỡ hay tàn tay trên mặt bích khiến tỷ lệ rò rỉ khí tăng vọt.

4. Tái sử dụng đệm đồng CF đã bị biến dạng: Gioăng đồng ConFlat khi đã vặn siết sẽ bị gờ dao ăn sâu, nếu dùng lại sẽ không thể tạo độ kín.

5. Nhầm lẫn giữa các chuẩn ren chân không và ren thủy lực: Lắp ghép ren không đồng bộ dẫn đến cháy ren hoặc rò rỉ lưu chất.

Cách Lựa Chọn đầu nối chân không Phù Hợp

Các Bước Lựa Chọn Chuẩn Kỹ Thuật

1. Xác định mức độ chân không của hệ thống: Chân không thô (dùng NPT/KF), chân không cao (dùng KF/ISO) hay siêu chân không UHV (bắt buộc dùng CF).

2. Chọn kích thước đường ống (NW/DN): Đảm bảo đường kính trong của fitting không bị thắt hẹp so với tốc độ hút của bơm.

3. Chọn vật liệu phù hợp với môi trường làm việc: Dùng Inox 304 cho ứng dụng tiêu chuẩn, Inox 316L cho môi trường hóa chất ăn mòn, Nhôm cho ứng dụng cần giảm trọng lượng.

4. Chọn chất liệu O-ring làm kín: Chọn Viton (FKM) cho đa số ứng dụng, Silicone cho chịu nhiệt vừa, hoặc Kalrez (FFKM) cho hóa chất đặc biệt nguy hại.

5. Kiểm tra hồ sơ chất lượng: Ưu tiên linh kiện có chứng nhận CO/CQ và được kiểm tra độ kín bằng thiết bị dò Helium từ nhà máy.

Hướng Dẫn Lắp Đặt Và Bảo Trì

• Dùng cồn Isopropyl (IPA) và khăn không xơ để lau sạch hoàn toàn bề mặt mặt bích trước khi ghép nối.

• Kiểm tra bề mặt O-ring, đảm bảo không có vết nứt, vết cắt hay hạt bụi bám dính.

• Đặt vòng định tâm (Centering Ring) vào giữa hai mặt bích KF/ISO, căn chỉnh thẳng hàng trước khi kẹp clamp.

• Với mặt bích CF: Siết bu lông theo thứ tự đối chéo (hình ngôi sao) từng nấc một để đệm đồng biến dạng đều 360 độ.

• Tiến hành test rò rỉ bằng máy dò Helium sau khi hoàn tất lắp đặt hệ thống.

• Định kỳ kiểm tra độ đàn hồi của O-ring Viton và thay mới ngay khi thấy dấu hiệu chai cứng.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng tiêu chuẩn kết nối (KF, ISO-K, ISO-F, CF hay NPT).

• Đúng kích thước định danh NW/DN tương thích với đường ống.

• Vật liệu thân fitting là Inox 304 hoặc Inox 316L nguyên khối.

• Chất liệu gioăng O-ring (Viton/NBR/Đồng) đáp ứng nhiệt độ làm việc.

• Bề mặt mặt bích nhẵn mịn, không có vết xước dọc theo chiều hướng tâm.

• Cung cấp đầy đủ giấy chứng nhận xuất xứ CO và chứng nhận chất lượng CQ.

• Được hỗ trợ kỹ thuật và cam kết bảo hành từ nhà phân phối uy tín.

Các Câu Hỏi Thường Gặp (FAQ)

Đầu nối chân không là gì?

Đây là loại phụ kiện đầu nối đường ống cơ khí được gia công chính xác, chuyên dùng để liên kết kín các linh kiện trong môi trường áp suất chân không.

Vacuum fitting KF khác gì CF?

Fitting KF dùng khớp nối nhanh O-ring cao su cho mức chân không cao tháo lắp dễ dàng. Fitting CF dùng mặt bích gờ dao ép đệm đồng cho môi trường siêu chân không UHV chịu nhiệt độ cực cao.

Vacuum fitting có dùng được áp suất dương không?

Đa số khớp nối KF/ISO chỉ thiết kế cho áp suất chân không (áp suất âm). Khi đưa áp suất dương vào, lực đẩy có thể làm bung kẹp clamp hoặc thổi tốc O-ring ra ngoài.

Khi nào nên chọn vacuum fitting inox 316L?

Nên chọn Inox 316L khi hệ thống vận hành với các khí ăn mòn mạnh, làm việc trong môi trường biển, hoặc quy định khắt khe của ngành sản xuất vi mạch bán dẫn.

Bao lâu cần thay gioăng vacuum fitting?

Đối với O-ring Viton, nên thay mới sau mỗi 12 - 18 tháng vận hành hoặc mỗi khi tháo khớp nối ra bảo trì. Đối với đệm đồng CF, bắt buộc phải thay mới 100% sau mỗi lần tháo rời.

Kết Luận Và Đăng Ký Tư Vấn Báo Giá

Trang bị vacuum fitting chất lượng cao và đúng tiêu chuẩn kỹ thuật là yếu tố cốt lõi giúp hệ thống chân không đạt được hiệu suất vận hành tối đa, ổn định và không gặp sự cố rò rỉ. Việc lựa chọn chuẩn xác ngay từ khâu thiết kế sẽ tối ưu hóa ngân sách đầu tư và kéo dài tuổi thọ cho các thiết bị đắt tiền trong dây chuyền.
