Van 3 Chiều: Khái Niệm, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp phức tạp hiện đại, việc điều tiết, chia nhánh hoặc trộn các dòng lưu chất đóng vai trò vô cùng quan trọng đối với toàn bộ quy trình vận hành. Thay vì phải lắp đặt phức tạp nhiều cụm van hai cửa đắt đỏ và tốn diện tích, việc ứng dụng dòng van 3 ngã chuyên dụng mang lại giải pháp tối ưu hóa không gian và chi phí vượt trội. Thiết bị này không chỉ giúp đơn giản hóa mạng lưới đường ống mà còn đảm bảo độ chính xác cao trong việc kiểm soát lưu lượng cũng như nhiệt độ của môi chất.

Van 3 Chiều Là Gì?

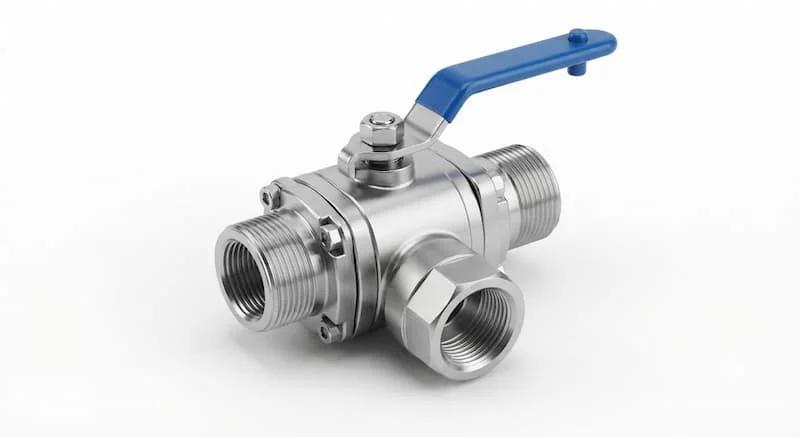

Van 3 chiều là dòng van công nghiệp được thiết kế với ba cửa lưu thông (thường ký hiệu là cửa A, cửa B và cửa AB), có chức năng trộn hai dòng lưu chất thành một hoặc chia một dòng lưu chất thành hai hướng riêng biệt, giúp điều hướng dòng chảy linh hoạt trong hệ thống đường ống.

Cấu Tạo Cơ Bản Và Các Cổng A-B-AB

Cấu trúc cơ bản của một cụm van 3 ngã bao gồm phần thân chứa ba cổng kết nối được bố trí dạng chữ T hoặc chữ L. Trong đó:

• Cổng AB: Thường đóng vai trò là cổng chung (Common Port), làm cửa vào chính khi chia dòng hoặc làm cửa ra chính khi trộn dòng.

• Cổng A và Cổng B: Đóng vai trò là hai cổng nhánh (Branch Ports), chuyển đổi luân phiên hoặc mở song song tùy thuộc vào vị trí của đĩa van hoặc bi van bên trong thân.

Nhờ thiết kế thông minh này, thiết bị có thể thay thế hoàn toàn công năng của hai đến ba chiếc van 2 cửa thông thường, giúp tiết kiệm đáng kể không gian lắp đặt và giảm chi phí vật tư đường ống.

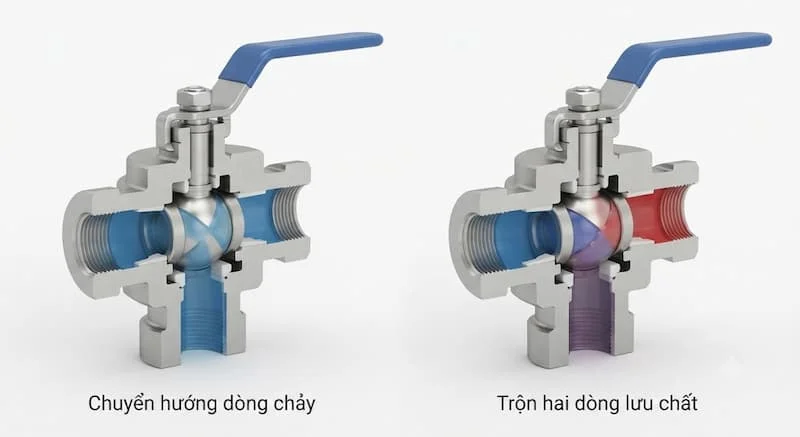

Nguyên Lý Hoạt Động Của van 3 ngã

Về mặt kỹ thuật, cơ chế vận hành của dòng van này được chia thành hai dạng nguyên lý cốt lõi tùy theo mục đích thiết kế của hệ thống:

Cơ Chế Trộn Dòng (Mixing)

Ở cơ chế này, van tiếp nhận hai dòng lưu chất đầu vào có nhiệt độ hoặc đặc tính khác nhau từ cổng A và cổng B. Hai dòng chảy hòa trộn vào nhau bên trong lòng van để tạo thành một dòng lưu chất duy nhất có thông số như mong muốn trước khi thoát ra qua cổng chung AB.

Cơ Chế Chia Dòng Hoặc Chuyển Hướng (Diverting / Bypassing)

Một dòng lưu chất duy nhất đi vào từ cổng chung AB. Tùy thuộc vào góc quay của trục van hay vị trí đĩa van, dòng chảy sẽ được phân chia lưu lượng theo tỷ lệ ra cả hai cổng A và B, hoặc được chuyển hướng 100% chảy độc lập qua cổng A hoặc cổng B (bỏ qua cổng còn lại).

Sự chênh lệch áp suất giữa các cửa van cùng lực tác động từ bộ truyền động tay gạt, động cơ điện hoặc bộ khí nén sẽ quyết định chính xác lưu lượng và vận tốc của môi chất đi qua từng cổng.

Cấu Tạo Chi Tiết Của van 3 ngã

Một sản phẩm van 3 ngã hoàn chỉnh được cấu thành từ các linh kiện cơ khí chính xác sau:

• Thân van: Phần vỏ đúc chịu lực chính, có 3 cửa kết nối, chế tạo từ inox, đồng, gang hoặc nhựa PVC.

• Bi van hoặc đĩa van: Chi tiết trực tiếp điều tiết dòng chảy, được đục lỗ xuyên tâm theo dạng chữ T hoặc chữ L để điều hướng lưu chất.

• Ty van (Trục van): Làm từ inox cường độ cao, truyền chuyển động quay hoặc di chuyển tịnh tiến từ bộ truyền động đến bi van.

• Gioăng làm kín: Sử dụng vật liệu PTFE (Teflon), Viton hoặc EPDM để ngăn chặn rò rỉ lưu chất ra ngoài thân hoặc giữa các cửa van.

• Bộ truyền động (Actuator): Có thể là tay gạt cơ truyền thống, bộ điều khiển bằng động cơ điện (Electric Actuator) hoặc bộ điều khiển bằng khí nén (Pneumatic Actuator).

Phân Loại van 3 ngã Trên Thị Trường

Phân Loại Theo Kết Cấu Và Cơ Chế Điều Khiển

• Van bi 3 chiều: Sử dụng viên bi đục lỗ chữ T hoặc chữ L để chuyển hướng, phù hợp cho tốc độ đóng mở nhanh và độ kín cao.

• Van cầu 3 chiều: Sử dụng đĩa van nâng hạ, chuyên dùng cho các hệ thống cần điều tiết lưu lượng và nhiệt độ cực kỳ chuẩn xác như Chiller hay nồi hơi.

• Van điện từ 3 chiều: Đóng mở tự động bằng lực hút điện từ từ cuộn coil, thời gian phản hồi tính bằng miligiây.

• van 3 ngã điều khiển điện: Tích hợp động cơ điện 24V/220V, nhận tín hiệu điều khiển On/Off hoặc tuyến tính 4-20mA để đóng mở theo tỷ lệ.

• van 3 ngã điều khiển khí nén: Vận hành bằng áp lực khí nén, độ an toàn chống cháy nổ cao và tốc độ đóng mở nhanh.

Phân Loại Theo Vật Liệu Chế Tạo

• Inox (304, 316): Kháng hóa chất, chịu nhiệt và áp suất cao, tối ưu cho thực phẩm, dược phẩm.

• Đồng thau: Giá thành rẻ, phổ biến trong hệ thống cấp nước sạch và HVAC cỡ nhỏ.

• Gang dẻo / Gang đúc: Dùng cho các đường ống công nghiệp đường kính lớn.

• Nhựa PVC / UPVC: Kháng axit, kiềm và môi trường nước biển ăn mòn.

Phân Loại Theo Kiểu Kết Nối

• Kết nối ren: Gọn nhẹ, dễ tháo lắp cho các đường kính nhỏ dưới DN50.

• Kết nối mặt bích: Độ chắc chắn cao, chịu áp tốt cho đường ống từ DN50 trở lên.

• Kết nối Clamp / Hàn: Đáp ứng tiêu chuẩn vi sinh khắt khe trong ngành sản xuất thực phẩm và dược phẩm.

Van 3 ngã Chữ T Và Chữ L Khác Nhau Như Thế Nào?

Việc phân biệt giữa dạng bi đục lỗ chữ T (T-port) và chữ L (L-port) là yếu tố kỹ thuật tiên quyết khi thiết kế hệ thống.

Thông Số Kỹ Thuật Quan Trọng Cần Quan Tâm

Khi lựa chọn thiết bị, các kỹ sư cần đánh giá kỹ lưỡng các thông số sau để đảm bảo độ bền tối đa:

• Kích thước danh nghĩa (DN15 - DN300): Quyết định lưu lượng tối đa đi qua van.

• Cấp áp suất làm việc (PN10, PN16, PN25, PN40): Mức áp suất tối đa van có thể chịu đựng mà không bị rò rỉ hay biến dạng.

• Dải nhiệt độ làm việc: Tùy thuộc vào vật liệu thân và gioăng làm kín (PTFE chịu đến 180 độ C, Metal seat chịu trên 300 độ C).

• Tiêu chuẩn kết nối: Chuẩn bích DIN, ANSI, JIS, BS hoặc tiêu chuẩn ren NPT, BSPT.

• Môi chất sử dụng: Nước sạch, nước thải, hơi nóng, dầu truyền nhiệt hay hóa chất ăn mòn.

Vì Sao Nên Sử Dụng van 3 ngã Trong Hệ Thống?

Sử dụng van ba cửa mang lại nhiều giá trị kinh tế và kỹ thuật vượt trội:

• Tối ưu hóa số lượng thiết bị: Thay thế từ 2 đến 3 van hai cửa, giảm chi phí đầu tư ban đầu và chi phí bảo trì.

• Tiết kiệm không gian lắp đặt: Giúp cụm đường ống gọn gàng, giảm trọng lượng dồn lên hệ thống giá đỡ.

• Điều phối linh hoạt và chính xác: Cho phép tự động hóa quy trình pha trộn hoặc phân tách dòng chảy một cách mượt mà.

• Giảm thiểu sụt áp đường ống: Thiết kế dòng chảy bo tròn giúp hạn chế tối đa hiện tượng tổn thất áp suất dư thừa.

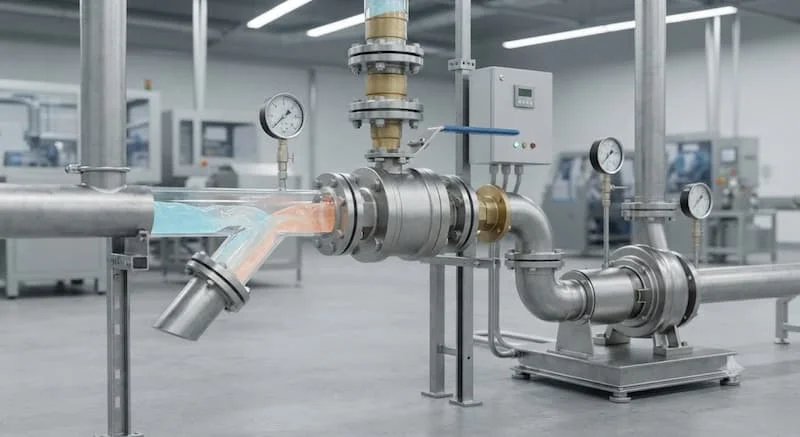

Van 3 ngã Được Sử Dụng Ở Đâu?

Sản phẩm được ứng dụng rộng rãi trong hàng loạt ngành công nghiệp trọng điểm:

• Hệ thống HVAC và Chiller: Pha trộn nước nóng/nước lạnh để điều hòa nhiệt độ không khí tòa nhà.

• Hệ thống nồi hơi và dầu nóng: Điều tiết lưu lượng dầu bypass để ổn định nhiệt độ sấy.

• Nhà máy chế biến thực phẩm, bia và nước giải khát: Phân chia nguyên liệu lỏng vào các bồn chứa tự động.

• Ngành dược phẩm và hóa chất: Trộn các dung dịch hóa chất theo tỷ lệ chính xác.

• Trạm xử lý nước sạch và nước thải: Chuyển hướng dòng nước qua các bể lọc nối tiếp.

Những Sai Lầm Thường Gặp Khi Chọn van 3 ngã

1. Chọn nhầm giữa dạng chữ T và chữ L: Dẫn đến hệ thống không thể pha trộn hoặc không thể chuyển hướng theo mục tiêu thiết kế.

2. Chọn sai vật liệu làm kín với môi chất nhiệt độ cao: Dùng gioăng NBR cho hệ thống dầu nóng khiến gioăng bị chảy nát, làm kẹt van.

3. Không tính toán sụt áp qua van: Lựa chọn van có kích thước DN quá nhỏ so với đường ống gây thắt hẹp lưu lượng nghiêm trọng.

4. Lắp đặt sai hướng cổng chung AB: Khiến lực đẩy của dòng chảy chống lại cơ cấu đóng mở, làm cháy mô tơ truyền động.

Hướng Dẫn Lựa Chọn van 3 ngã Phù Hợp

Checklist Kiểm Tra Kỹ Thuật

• Xác định môi chất là nước, khí, hơi hay hóa chất.

• Xác định nhiệt độ và áp suất vận hành tối đa của đường ống.

• Chọn dạng bi chữ T (cho pha trộn/chia dòng) hoặc chữ L (cho chuyển hướng).

• Lựa chọn phương thức điều khiển: Tay gạt cơ, mô tơ điện hay đầu khí nén.

• Chọn đúng chuẩn kết nối ren hoặc mặt bích đồng bộ với đường ống hiện hữu.

• Chọn sản phẩm từ các thương hiệu uy tín có đầy đủ chứng nhận CO/CQ.

Hướng Dẫn Lắp Đặt Và Bảo Trì

• Vệ sinh sạch sẽ mạt sắt, bavia bên trong lòng ống trước khi gắn van.

• Lắp van đúng theo sơ đồ hướng dẫn cổng A, B và AB của nhà sản xuất.

• Siết lực bu lông mặt bích đối chéo đều tay để tránh làm vặn vênh thân van.

• Bôi trơn trục van và kiểm tra độ nhạy của bộ truyền động định kỳ 6 tháng một lần.

• Thay thế gioăng làm kín ngay khi phát hiện hiện tượng rò rỉ rãnh trục.

Câu Hỏi Thường Gặp (FAQ)

Van 3 chiều khác gì van 2 chiều?

Van 2 chiều chỉ có 1 cửa vào và 1 cửa ra dùng để đóng hoặc mở dòng chảy. van 3 ngã có 3 cửa, cho phép pha trộn 2 dòng thành 1 hoặc chia 1 dòng thành 2 hướng riêng biệt.

Van 3 chiều chữ T hay chữ L tốt hơn?

Không có loại nào tốt hơn, việc lựa chọn phụ thuộc hoàn toàn vào nhu cầu: Dùng chữ T nếu cần trộn hoặc chia dòng cùng lúc, dùng chữ L nếu chỉ cần chuyển hướng dòng chảy.

Van 3 chiều có dùng cho hơi nóng được không?

Có. Tuy nhiên bắt buộc phải chọn dòng van cầu 3 chiều hoặc van bi 3 chiều bằng inox/thép chịu nhiệt sử dụng gioăng làm kín bằng kim loại hoặc Teflon gia cường.

Van 3 chiều inox có bị ăn mòn không?

van 3 ngã làm bằng inox 304 hoặc 316 có khả năng chống ăn mòn cực tốt trong hầu hết các môi trường nước, hóa chất nhẹ và thực phẩm. Tuy nhiên cần lưu ý chọn inox 316 đối với môi trường chứa nồng độ Clo cao hoặc nước biển.

Bao lâu nên bảo dưỡng van 3 ngã?

Nên kiểm tra tổng thể và bảo dưỡng định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào tần suất hoạt động và độ sạch của môi chất.

Kết Luận Và Đăng Ký Tư Vấn Báo Giá

Trang bị van 3 chiều đúng chủng loại và thông số kỹ thuật là giải pháp then chốt giúp tối ưu hóa thiết kế, nâng cao hiệu suất và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống. Việc hiểu rõ sự khác biệt giữa các dòng van sẽ giúp doanh nghiệp đưa ra quyết định đầu tư chính xác và tiết kiệm nhất.

Quý khách hàng có nhu cầu tư vấn chuyên sâu, nhận catalogue kỹ thuật và báo giá ưu đãi các dòng van 3 chiều chính hãng, vui lòng liên hệ ngay với chúng tôi hôm nay để được hỗ trợ tận tình!
